Промышленные насосы для глубоких скважин: устройство, выбор и практика эксплуатации

Насосы, работающие на больших глубинах, играют ключевую роль в добыче воды, эксплуатации нефтяных и геотермальных скважин, а также в ряде промышленных процессов. Они вынуждены выдерживать высокое давление, абразивное воздействие текучей среды и непрерывную работу в тяжёлых условиях. Правильный выбор и грамотная эксплуатация оборудования напрямую влияют на срок службы установки и себестоимость эксплуатации. В этой статье подробно рассмотрены конструкции, критерии выбора, монтаж и обслуживание таких насосов, опираясь на практический опыт и технические стандарты.

Что отличает насосы для глубоких скважин от других типов

Насосы для глубоких скважин отличаются ориентированностью на работу под повышенным давлением и на значительные глубины погружения. Конструкция таких устройств учитывает жесткие требования к герметичности, износостойкости материалов и отводу тепла от электродвигателя. Часто применяют многоступенчатые центробежные схемы или герметичные погружные электрические агрегаты. Кроме механических особенностей, важно и инженерное окружение — обсадная колонна, глушение флюидов и система управления на поверхности.

Ключевые эксплуатационные параметры включают дебит, напор, глубину погружения, содержание абразивных частиц и температуру среды. Эти параметры определяют выбор материалов, тип уплотнений и частоту обслуживания. При проектировании учитывают также возможность восстановления и ремонта непосредственно на месте. Система должна быть не только эффективной, но и удобной в обслуживании, чтобы минимизировать простой установки.

Основные типы насосов, применяемые на больших глубинах

В промышленной практике чаще всего используются погружные центробежные насосы, насосы штанговые и винтовые конструкции. Каждый тип имеет свои сильные и слабые стороны: центробежные — хороши при высоком дебите и стабильном составе воды, штанговые — эффективны при работе с газонасыщенными или вязкими флюидами. Винтовые насосы применяют в случаях, когда требуется мягкое обращение с жидкостью и устойчивость к загрязнениям. Выбор зависит от геологических условий, требуемого напора и эксплуатационных ограничений.

Различают также одно- и многокаскадные конструкции, модульные и интегрированные исполнения. Модульный подход упрощает замену повреждённых ступеней и снижает время ремонта на площадке. Для скважин с большими глубинами предпочтение нередко отдают многокаскадным погружным насосам с низкими оборотами, что снижает износ и повышает КПД. В условиях повышенного содержания песка применяют специальные крестовины и защитные втулки для снижения абразивного воздействия.

Погружные центробежные насосы

Погружные центробежные насосы состоят из набора рабочих колёс, направляющих аппарат и корпусной части, адаптированных для монтажа внутри обсадной колонны. Их преимущество в компактности, простоте монтажа и хороших гидравлических характеристиках при больших расходах. Электродвигатель размещается в едином корпусе с насосом или отдельно, в зависимости от модели. Для предотвращения попадания жидкости в электрическую часть применяют многокамерные уплотнения и масляную защиту.

При проектировании таких агрегатов важно учитывать охлаждение двигателя, особенно при малых притоках жидкости. Слишком малый поток через обмотки приводит к перегреву и сокращению ресурса. Решения включают внешние теплообменники, теплоотводящие кожухи и использование двигателей с повышенным классом изоляции. Правильный выбор режима работы обеспечивает долгий срок службы и экономичную эксплуатацию.

Штанговые насосы

Штанговые насосные установки основаны на наземном двигателе, который через насосный баланc и штанговую колонну передаёт ход поршню в глубине скважины. Они проверены временем в нефтедобыче и подходят для скважин с газосодержащими или вязкими флюидами. Главная их ценность — возможность регулировать ход и частоту, а также оперативно выполнять техобслуживание на поверхности. Однако при значительных глубинах возрастает нагрузка на штанги и растут затраты на металл и монтаж.

Конструкция штанговых комплектов адаптируется под конкретные условия: используются усиленные штанги, компенсаторы и специализированные подвесы. Необходимо учитывать динамическую нагрузку и усталостную прочность материалов. При грамотном проектировании срок службы системы может быть значительным, но эксплуатация требует внимательного мониторинга и профилактики вибраций. В ряде случаев штанговые установки остаются экономичнее погружных альтернатив.

Винтовые и винтообразные насосы

Винтовые насосы обеспечивают плавную подачу при низком пульсировании потока, что важно при транспортировке чувствительных сред или при наличии примесей. Они выдерживают умеренно абразивную среду и дают стабильный напор при переменном дебите. Устройства часто устанавливают в скважинах с мелкофракционными взвесями, где центробежные элементы быстро забиваются. Единственный недостаток — более сложная механическая часть и ограничения по глубине и напору в сравнении с многокаскадными центробежными системами.

При выборе винтовых машин оценивают также совместимость материалов с химическим составом среды и температурой. Специальные покрытия и нержавеющие сплавы продлевают ресурс при контакте с коррозионно-активными растворами. В инженерных решениях иногда комбинируют винтовые секции с предфильтрацией, чтобы снизить вероятность механических повреждений. Такое сочетание повышает общую стабильность работы установки.

Ключевые параметры при выборе насоса

Выбор оборудования начинается с анализа гидравлических показателей скважины: требуемого дебита, суммарного напора и глубины расположения рабочего уровня. Эти параметры задают минимальные требования к мощности и геометрии насосной части. Дальше следует учитывать состав жидкости, наличие газа и абразивных примесей, а также возможные колебания подачи во времени. Правильный баланс между мощностью и надежностью позволяет оптимизировать эксплуатационные расходы.

Важно также определить допустимые габариты и условия монтажа: диаметр обсадной колонны, возможность опускания агрегата, длину силового кабеля. Оценка рисков включает вероятность засорения, кавитации и гидравлических ударов. При большом содержании мелких частиц могут понадобиться фильтры и пескоотводы, а при газонасыщенности — дегазаторы и снижения числа оборотов. Комплексный подход к подбору уменьшает вероятность простоя и дорогостоящих ремонтов.

Напор, дебит и КПД

Напор и дебит — базовые характеристики, которые определяют рабочую точку насоса. Современные проекты рассчитывают рабочую кривую с запасом на возможные изменения геофизических условий и падение эффективности. КПД агрегата влияет на потребление энергии и, соответственно, на удельные эксплуатационные расходы. При выборе стремятся к оптимальному сочетанию высокой эффективности и приемлемого запаса прочности для работы в тяжёлых условиях.

Не рекомендуется выбирать насос только по наибольшему КПД на бумаге. Условия реальной скважины и вариативность подачи требуют установки с плавной регулировкой режима и возможностью частичной разгрузки. Частотные преобразователи и системы управления позволяют удерживать оборудование в оптимальном состоянии и минимизировать износ. Это особенно критично при длительной непрерывной работе.

Температура и агрессивность среды

Температура жидкости и ее химический состав определяют выбор материалов корпуса, уплотнений и электропроводящих элементов. При высокотемпературных режимах применяют специиальные сплавы и изоляцию двигателей, рассчитанные на повышенные тепловые нагрузки. Коррозионно-активные среды требуют нержавеющих сплавов, покрытий и антикоррозийной защиты крепежа. Игнорирование этих факторов приводит к ускоренному износу и внезапным отказам.

Помимо материалов, необходимо продумать систему мониторинга параметров среды и предусмотреть защиту от гидроудара и частичных блокировок. В ряде проектов устанавливают встроенные датчики температуры и давления, выводящие данные на удаленный дисплей. Это облегчает оперативную диагностику и планирование обслуживания. Такой подход снижает риск преждевременной замены дорогостоящих узлов.

Монтажные особенности и подготовка скважины

Монтаж насосного оборудования начинается с оценки геометрии скважины: диаметр, неровности обсадной трубы и состояние устья. Подготовка включает чистку ствола, промывку и проверку состояния устьевого оборудования. При опускании погружного агрегата важно обеспечить его центровку и мягкое соединение с кабелем питания. Неверный монтаж вызывает повышенную вибрацию, ускоренный износ и риск застревания.

Ключевые этапы монтажа включают проверку электрических соединений, тестирование герметичности и пробный запуск на поверхности перед опусканием. При больших глубинах используют телеметрические кабели и специальные вводы для уменьшения механических напряжений в месте подвеса. Монтаж должен выполнять квалифицированный персонал с опытом работы в специфических условиях. Планирование операций снижает вероятность критических ошибок.

Крепление и центровка

Правильная центровка обеспечивает равномерный зазор между корпусом насоса и обсадной колонной, что уменьшает вибрацию и предотвращает местное износа. На практике применяют разъемные направляющие и опорные седла, позволяющие закрепить агрегат на заданной глубине. Крепеж должен допускать компенсацию продольных температурных деформаций и динамических нагрузок. Использование универсальных адаптеров упрощает замену и манипуляции в скважине.

Также важно предусмотреть запас длины силового кабеля и гибкий ввод, чтобы избежать заломов при опускании и подъёме. Неграмотно выполненный ввод часто становится причиной коротких замыканий и отказов электродвигателя. Простая проверка на сопротивление изоляции и механическую прочность перед монтажом экономит время на последующих ремонтах. Каждая операция должна быть зафиксирована в журнале работ.

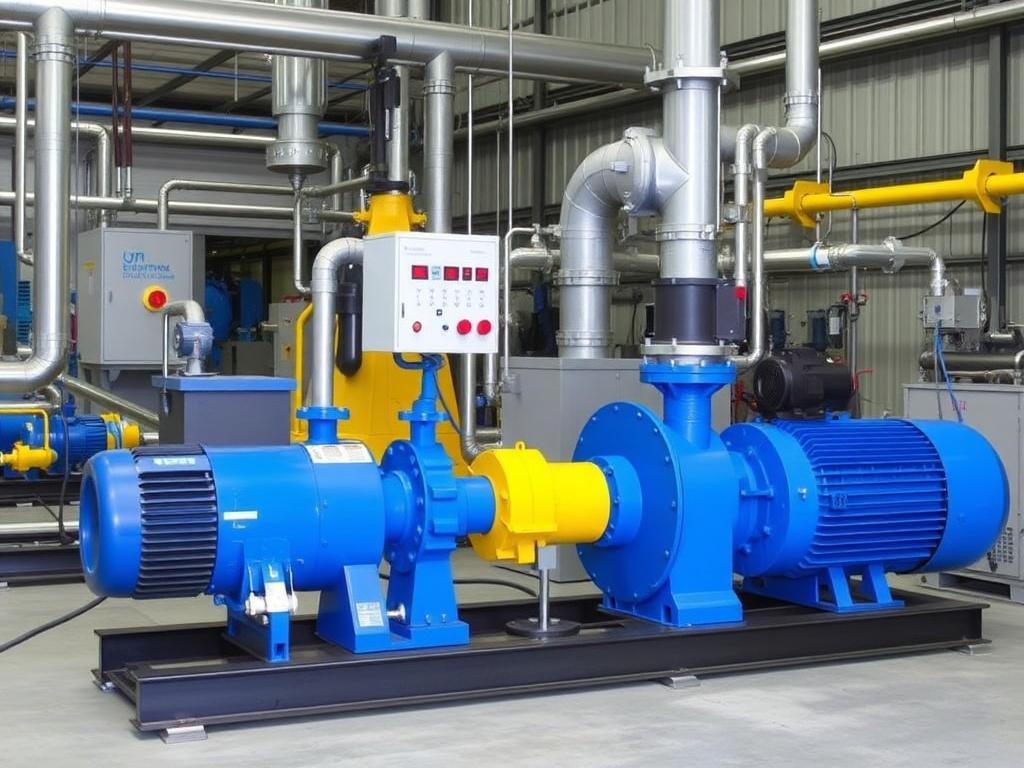

Пусконаладка и системы управления

Пусконаладка включает проверку электрооборудования, гарантированную подачу защиты и настройку системы автоматического управления. Частотные преобразователи позволяют гибко управлять скоростью и избежать гидравлических ударов при изменении дебита. Системы управления также интегрируют защиту от сухого хода, перегрузки и критического перегрева. Наличие дистанционного мониторинга даёт возможность своевременно принимать корректирующие меры и уменьшает число выездов на объект.

Правильная настройка алгоритмов пуска важна для продления ресурса оборудования. Медленный разгон и согласование скоростей с гидравликой скважины уменьшают ударные нагрузки. В тех случаях, когда возможна газонасыщенность, контроллеры программируют плавную дегазацию или временное снижение режима. Такая адаптивность обеспечивает стабильную работу в изменчивых условиях.

Защита и аварийные сценарии

Система защиты должна реагировать на ключевые отклонения: превышение тока, падение уровня жидкости и аномальные вибрации. Предусматривается автоматическое отключение с последующей постановкой на сигнал тревоги и записью параметров. Для повышения надёжности применяют резервные каналы связи и независимые датчики контроля. Это снижает риск повреждений и упрощает анализ происшествия после аварийного отключения.

Важным элементом является регулярная проверка срабатывания защит и отработка процедур на штатных тренировках персонала. Практика показывает, что даже простая тренировка по восстановлению связи и последовательности действий значительно сокращает время восстановления после аварии. Документированная последовательность действий и наличие запасных комплектующих на площадке повышают устойчивость эксплуатации. Операторы обязаны знать допустимые пределы параметров и порядок вмешательства.

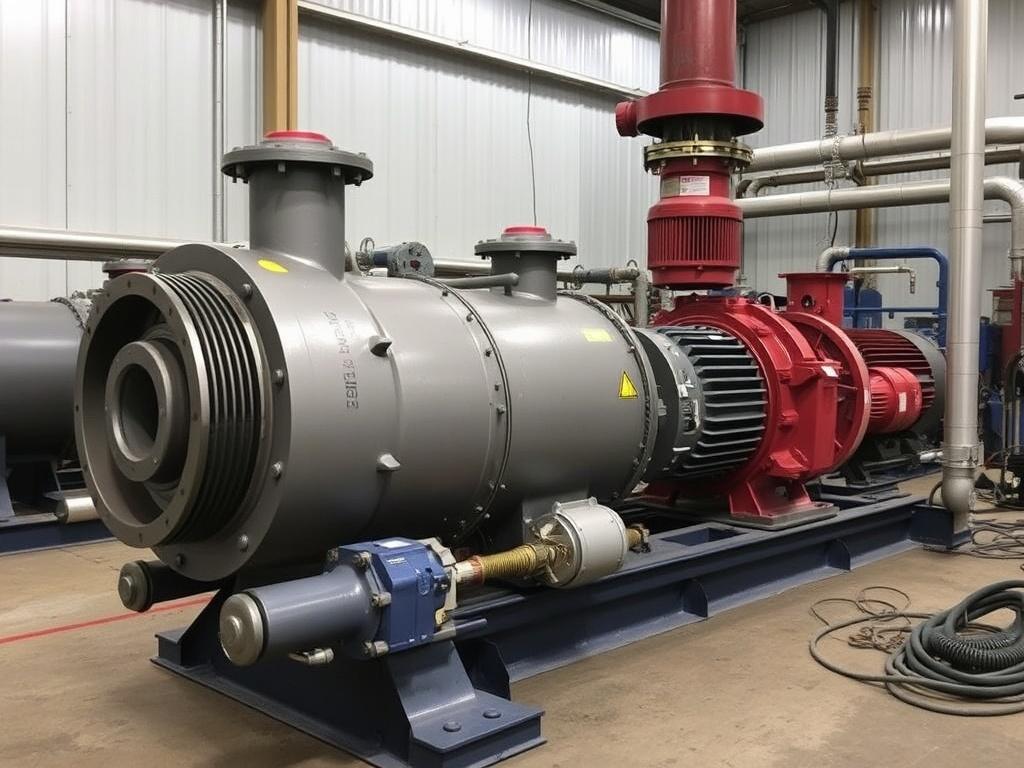

Обслуживание, диагностика и ремонт

Регулярное обслуживание включает измерение вибраций, контроль сопротивления изоляции и проверку состояния уплотнений. Профилактические замены изнашиваемых деталей — подшипников, сальников и направляющих — предотвращают внезапные остановки. Диагностика на основе трендовых данных позволяет предсказывать отказ и планировать работы в ненагруженное время. Своевременное вмешательство экономит средства и увеличивает суммарный ресурс установки.

Ремонт на месте часто ограничен возможностями подъёмного оборудования и доступностью запчастей. В моей практической работе удавалось восстановить функционирование агрегатов за счет замены нескольких модулей и промывки рабочей части, избегая полной переборки. Такой подход возможен при модульных конструкциях и наличии обученного персонала. Инвестиции в запасные узлы и инструмент окупаются при сокращении времени простоя.

Диагностические методы

Для оценки состояния применяют виброанализ, термографию, ультразвуковую дефектоскопию и анализ электрических параметров мотора. Каждая методика выявляет свой тип дефектов: виброанализ показывает дисбаланс и износ подшипников, термография — перегревы, а ультразвук — трещины в корпусе. Комплексная диагностика даёт полную картину состояния и помогает выбрать рациональную стратегию ремонта. Частота проверок зависит от интенсивности работы и агрессивности среды.

Совмещение данных с систем удаленного мониторинга позволяет выделять тренды и предсказывать ненормативные ситуации. В условиях ограниченного доступа к объекту это особенно ценно. Регулярная отчетность по показателям работоспособности также упрощает планирование закупок запасных частей и ресурсоёмкость ТО. Временные ряды данных дают возможность анализировать влияние сезонных изменений на работу насосной установки.

Типичные неисправности и способы их устранения

Частые проблемы включают износ подшипников, забивание проточных каналов песком, утечку через уплотнения и перегрев электродвигателя. Устранение начинается с локализации очага и минимизации последствий: фильтрация, промывка, замена уплотнительных колец и подшипников. В ряде случаев требуется полная замена рабочей секции. Плановый подход и заранее подготовленные ремонтные комплекты сокращают время на операцию и снижают риск дополнительных повреждений.

Для борьбы с абразивностью применяют экранно-песочные фильтры и снижают скорость потока в критических участках. При газовом факторе вводят дегазаторы и корректируют режимы вращения. Устранение перегрева часто заключается в восстановлении нормального теплообмена и проверке электрической части на наличие коротких замыканий. Комплекс действий зависит от причины и предполагает сочетание механической и электротехнической работы.

Материалы, коррозия и защита от износа

Выбор материалов определяет долговечность оборудования в агрессивной среде. Для широкого набора условий используют нержавеющие стали семейства 300 и специальные дуктильные сплавы. В некоторых случаях применяют керамические вставки в рабочих колёсах и покрытие нитридными или хромовыми слоями. Такие меры заметно уменьшают скорость износа при контакте с абразивными частицами и агрессивными химическими компонентами.

Защитные покрытия и конструктивные решения уменьшают контакт металла с агрессивной средой и позволяют проводить восстановительные операции без полной замены корпуса. Правильная комбинация металлов для крепежа и уплотнений исключает гальваническую коррозию. Проектирование антикоррозионных систем должно учитывать температурные циклы и механические нагрузки в скважине. Комплексный подход обеспечивает экономическую целесообразность защиты.

Материалы уплотнений и подшипников

Уплотнения и подшипники — самые уязвимые элементы в погружных системах. Для уплотнений предпочитают эластомеры с высокой стойкостью к температуре и химии, либо тефлоновые вставки в особо агрессивных условиях. Подшипники выбирают с учётом нагрузки, возможного загрязнения и доступности смазки. В ряде решений применяют уплотнения сухого типа и подшипники с дополнительными крышками от проникновения частиц.

Важно понимать, что дешевое уплотнение может обойтись дороже в перспективе из-за частых замен. Инвестирование в качественные элементы и модульную конструкцию, облегчающую замену, показывает свою экономическую эффективность. Производители иногда предлагают сервисные комплекты с преднамеренно заменяемыми узлами, что упрощает ремонт и снижает время простоя. Это особенно полезно при работе на удаленных площадках.

Экономика, энергоэффективность и эксплуатационные расходы

Энергопотребление занимает значительную долю эксплуатационных расходов насосных установок. Оптимизация режима работы, повышение КПД и использование частотного регулирования снижают себестоимость перекачки. Анализ жизненного цикла оборудования помогает взвешенно подходить к выбору между более дорогой, но экономичной моделью и бюджетным вариантом с большим энергопотреблением. В долгосрочной перспективе экономичнее выбирать решения с более высоким КПД и предсказуемыми затратами на ТО.

Кроме прямых затрат на электроэнергию, учитывают расходы на запасные части, силы и время сервисных бригад, логистику и простои. При удаленности объекта логистика сервисных комплектов существенно влияет на общее TCO. В моей практике оптимизация расписания профилактических работ с учетом погодных условий и доступности техники снизила суммарные затраты на 15% в течение двух лет. Планирование и мониторинг — ключевые инструменты финансовой эффективности.

Методы снижения энергозатрат

Применение частотных преобразователей и интеллектуальных контроллеров позволяет поддерживать потребление близким к оптимальному при изменении дебита. Правильная гидравлическая настройка и балансировка системы уменьшают потери на трение и кавитацию. Регулярная чистка и замена загрязнённых элементов также повышают КПД. Комбинирование технических мер с анализом данных даёт самый ощутимый эффект в снижении расходов.

Кроме этого, можно использовать накопители энергии и оптимизировать время работы в периоды с более дешёвой электроэнергией. В ряде проектов интеграция с местными генераторами и системами возобновляемой энергии делает экономику проекта более предсказуемой. Выбор зависит от локальных условий и доступности источников питания. Планирование энергетической стратегии должно быть частью проектной документации.

Таблица: сравнение основных типов насосов

Ниже приведена таблица с кратким сравнением типичных параметров для наиболее часто используемых насосных решений.

Тип	Диапазон глубин	Преимущества	Ограничения
Погружной центробежный	До 1500 м	Высокий дебит, компактность, простота монтажа	Чувствителен к абразиву, охлаждение двигателя
Штанговый	До 3000 м+	Работа с газонасыщенными и вязкими флюидами, лёгкий ремонт	Дорогие штанги, высокая динамическая нагрузка
Винтовой	Небольшие и средние глубины	Мягкая подача, устойчивость к загрязнениям	Ограниченный напор, сложное обслуживание

Запчасти, складирование и логистика

Наличие строго регламентированного запаса критичных компонентов решает вопрос оперативности ремонта. На удалённых объектах нужно держать про запас подшипники, уплотнения, направляющие и несколько рабочих колёс. Снижение времени простоя достигается согласованием поставок с графиком профилактики и поддержанием минимального MOQ у поставщиков. Неправильная логистика может привести к длительному простою и высоким затратам на срочные поставки.

Опыт показывает, что лучше иметь несколько альтернативных поставщиков для ключевых узлов, особенно если речь о специализированных материалах. Документирование сроков доставки и тестирование запасных деталей перед хранением повышают надёжность. Ведение складского учёта и ротация расходников по «первому поступил — первый вышел» уменьшает риск хранения устаревших комплектов. Компании выгодно инвестировать в автоматизацию учёта и интеграцию с системой технического обслуживания.

Нормативы, безопасность и экологические требования

Работы с глубокими скважинами регулируются стандартами по безопасности, электробезопасности и охране окружающей среды. Требуется соблюдать правила по монтажу электрооборудования в зонах с возможной утечкой газов, по обращению с токсичными средами и по утилизации отработанных материалов. Кроме нормативных актов, важны внутренние корпоративные процедуры, которые учитывают специфику конкретного месторождения. Соблюдение стандартов снижает операционные риски и финансовые претензии.

Безопасность на площадке — это не только средства защиты персонала, но и правильное проектирование устьевого оборудования, системы аварийного отключения и план по ликвидации аварийных разливов. Регулярные инспекции и аудит позволяют своевременно выявлять отклонения от нормативов. Обязательна сертификация оборудования и документация по его соответствию требованиям. Это обеспечивает не только законность работ, но и предсказуемость их результатов.

Практические советы по выбору поставщика и заключению контракта

При выборе поставщика важно оценивать не только цену, но и сервисную поддержку, сроки поставки и наличие складов запчастей. Рекомендуется требовать от производителя информацию по реальному опыту эксплуатации в условиях, сходных с вашими. Договор должен предусматривать сроки реагирования на аварии, гарантии и условия по поставке критичных комплектующих. Имея в договоре чёткие SLA, можно минимизировать коммерческие риски.

Также стоит оценить репутацию подрядчика по отзывам и по истории выполнения технически сложных заказов. Желательно проводить испытания оборудования на стенде или получать отчеты по заводским тестам перед отправкой. В моей практике сотрудничество с поставщиком, который предоставил полную телеметрию с заводских тестов, позволило заранее скорректировать конфигурацию и избежать неприятных сюрпризов при монтаже. Прозрачность информации — ключевой фактор успешного проекта.

Ключевые шаги при планировании проекта

Планирование включает обследование скважины, определение технического задания, выбор типа насоса, согласование интерфейсов и подготовку рабочих процедур. На этапе ТЗ важно максимально точно описать условия эксплуатации и ожидания по ресурсу. Далее следует детализированное согласование монтажных работ, логистики и графика обслуживания. Чёткая фазировка работ и прозрачное распределение ответственности между участниками проекта значительно упрощают реализацию.

Рекомендуется предусмотреть резервные сценарии и план управления рисками, например, прогноз задержек доставки или ухудшения качества межстадийных работ. Итоговый проект должен содержать ясную документацию по пусконаладке, тестированию и приёмке. Обучение персонала и передача знаний от поставщика к оператору должны быть частью контракта. Это снижает зависимость от внешних подрядчиков и повышает устойчивость эксплуатации.

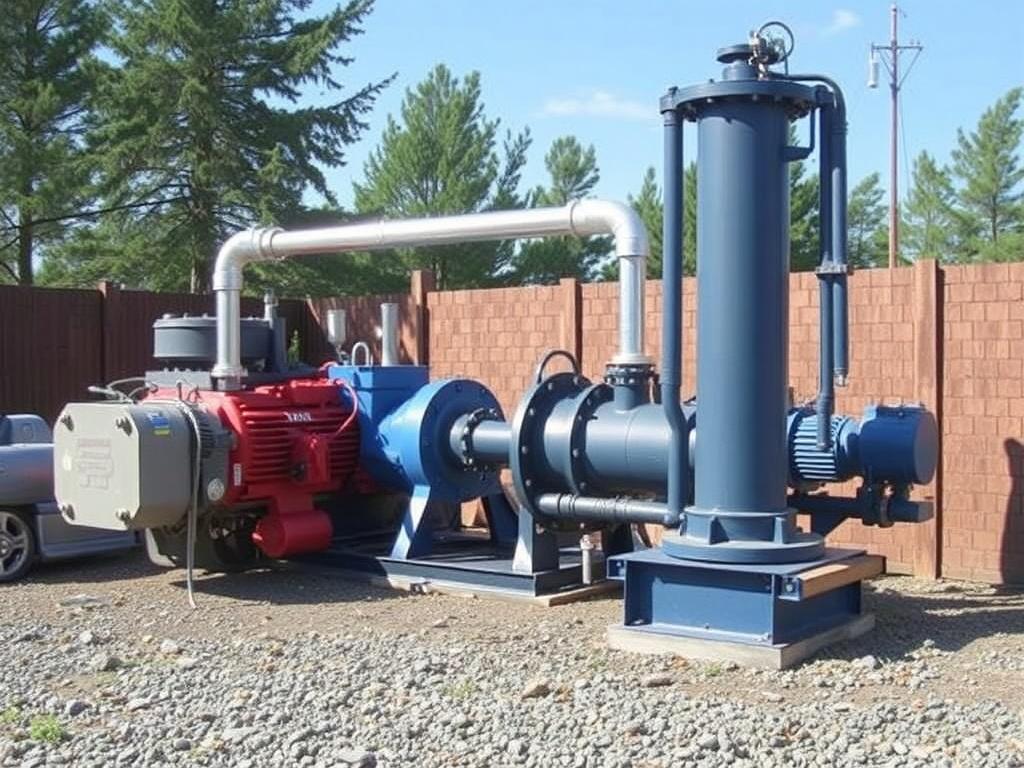

Заключительные заметки по практике эксплуатации

Промышленные насосные установки для глубоких скважин — это сочетание инженерных решений, материалов и организационных процессов. Их успешная работа требует внимания к деталям: правильный выбор, подготовка скважины, корректный монтаж, регулярная диагностика и своевременное обслуживание. В условиях повышенного риска и удалённости объектов выигрыш даёт системный подход и готовность инвестировать в надёжность. Продуманная эксплуатация сокращает непредвиденные расходы и повышает общую эффективность предприятия.

Мой опыт показывает: продуманная документация и оговорённые процедуры на этапе проектирования окупаются в эксплуатации. Малозаметные решения — материал уплотнений, способ центровки, наличие удалённого мониторинга — в сумме дают существенный эффект. Планирование, обучение персонала и контроль качества поставляемых узлов — те составляющие, которые делают систему устойчивой к неожиданностям и удобной в обслуживании.
