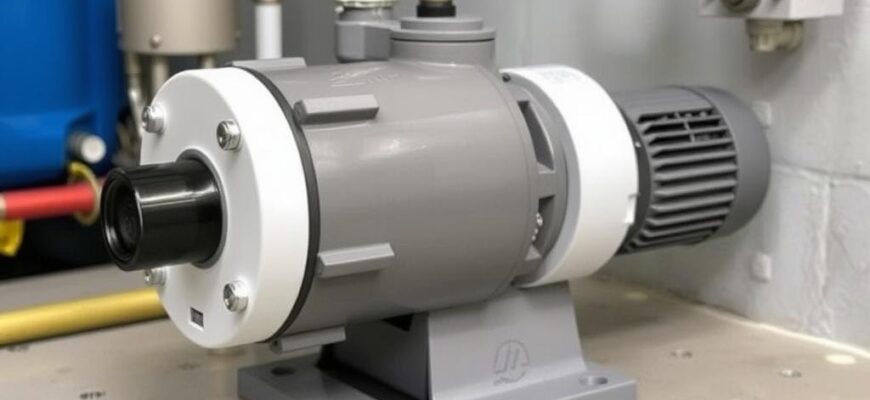

Циркуляционный насос для бойлера косвенного нагрева: как выбрать, установить и эксплуатировать без ошибок

Циркуляционный насос для бойлера косвенного нагрева — одно из ключевых звеньев системы горячего водоснабжения. От его правильно подобранных параметров зависит скорость нагрева бака, экономичность работы котла и стабильность подачи горячей воды. В этой статье разберём устройство и виды насосов, правила подбора по гидравлике и мощности, нюансы монтажа и управления, а также типичные неисправности и способы их устранения. Я поделюсь практическими приёмами, которые применял на объектах разного масштаба и которые экономят время при установке и последующем обслуживании.

Как работает насос в системе косвенного нагрева

В системе косвенного нагрева бойлер нагревается не прямым горением, а через теплообменник, по которому циркулирует теплоноситель от котла или другого источника. Насос отвечает за принудительную циркуляцию этого теплоносителя через змеевик или пластинчатую поверхность, обеспечивая передачу энергии в бак. Скорость циркуляции и напор определяют, сколько тепла будет передано за единицу времени, а значит, прямо влияют на время нагрева и стабильность температуры.

Простая аналогия помогает понять роль насоса: представьте, что тепло — это яркий свет, а насос — это вентилятор, который уносит свет вдоль змеевика; чем больше поток, тем быстрее «свет» распределяется. Неправильно выбранный насос либо будет «тянуть» систему, не обеспечивая нужной мощности, либо тратить лишнюю электроэнергию и создавать шум. Поэтому важно смотреть не только на мощность мотора, но и на рабочую точку в соответствии с гидравлической характеристикой контура.

Типы циркуляционных насосов и их особенности

Существуют несколько основных конструкций насосов, применяемых в системах косвенного нагрева: мокро-роторные центробежные, сухо-роторные, насосы с электронной автомотикой (ECM) и inline-исполнения. Мокро-роторный тип наиболее распространён в бытовых и малых коммерческих системах благодаря простой конструкции и бесшумной работе. Сухо-роторные модели обычно применяют там, где важна высокая надёжность и обслуживание движущихся частей извне.

Насосы с электронным управлением предлагают преимущества в виде адаптивной работы под реальную потребность: они автоматически меняют скорость, снижая энергопотребление в низких нагрузках. Inline-насосы удобны при ограниченном пространстве и просты в установке в трубопровод. При выборе важно оценивать не только тип, но и наличие вынутого картриджа для быстрой замены, уровень защиты от перегрева и допустимость применения в контурах с антифризом.

Мокро-роторные и сухо-роторные насосы: сравнение

Мокро-роторный насос имеет рабочее колесо, вал и ротор, погружённые в рабочую жидкость, что упрощает смазку и охлаждение, при этом снижая уровень шума. Его картридж часто заменяем, что упрощает ремонт, а сама конструкция компактна. Однако такие насосы чувствительны к загрязнению и требуют наличия грязевика и отводчика воздуха в системе.

Сухо-роторные агрегаты оснащены отдельным контуром смазки и герметичностью между ротором и теплоносителем, они удобны в промышленных условиях и при высоких рабочих давлениях. Эти насосы обычно тяжелее и дороже, но лучше работают с агрессивными теплоносителями и в условиях повышенных температур. Выбор между ними зависит от конкретной схемы и требований по обслуживанию.

Ключевые параметры: производительность, напор, рабочая точка

Основные параметры, на которые обращают внимание при подборе насоса, — это расход (в м3/ч), напор (в метрах водяного столба) и электрическая мощность. Расход показывает объём теплоносителя, проходящий через змеевик за единицу времени, напор отражает способность преодолевать сопротивление трубопровода и теплообменников. Рабочая точка насоса — пересечение его характеристической кривой с характеристикой контура; от этого зависит реальная эффективность работы.

Важно читать паспортные графики производителя: линия насоса показывает, как уменьшается расход при увеличении напора. Подбирать насос «по запасу» вдвое неверно, потому что в реальной системе рабочая точка смещается и насос может работать на неэффективном участке. Лучше ориентироваться на фактические гидравлические сопротивления и рассчитывать рабочую точку с небольшим запасом по напору.

Как измерить или оценить сопротивления контура

Сопротивление труб, теплообменника и клапанов суммируется и выражается в потерях напора. Практический путь — собрать спецификацию трубопровода, длины, диаметры, количество поворотов и фитингов, а затем воспользоваться таблицами потерь или специализированным программным обеспечением. Ещё один подход — смоделировать систему при помощи простых эмпирических формул и затем подтвердить расчёты манометром в готовой системе.

Если нет возможности точного расчёта, разумно сделать один тестовый запуск с временно установленным универсальным насосом и замерить расход и перепад давлений. Такой эмпирический метод часто экономит время и снижает риск ошибочного подбора агрегата при сложной геометрии трубопровода или нестандартных теплообменниках.

Подбор насоса: пошаговый алгоритм с примером расчёта

Процесс подбора насоса можно разбить на несколько шагов: определение требуемой тепловой мощности, выбор ΔT в контуре, расчёт массового расхода, определение гидравлического сопротивления и подбор модели по рабочей точке. Начинают с расчёта мощности, которую нужно передать бойлеру за заданное время, затем переводят это в расход теплоносителя по формуле P = m·cp·ΔT. После этого подбирают насос, сопоставляя требуемый расход с напором, обеспечивающим преодоление суммарных потерь.

Пример. Допустим, требуется обеспечить передачу 10 кВт от котла к змеевику, при выбранном перепаде температуры ΔT = 20 °C. Удельная теплоёмкость воды cp ≈ 4186 Дж/(кг·°C). Массовый расход m = P / (cp·ΔT) = 10 000 Вт / (4186·20) ≈ 0,1197 кг/с. Переводим в объёмный расход: 0,1197·3,6 ≈ 0,43 м3/ч. Это значение показывает, в каком диапазоне должен быть рабочий расход насоса при выбранном ΔT.

Таблица для быстрой ориентации: расход при разных мощностях и ΔT

Ниже — ориентировочная таблица, которая помогает быстро подобрать расход для типичных нагрузок. Значения рассчитаны по указанной формуле и дают порядок величин, необходимый при выборе насоса.

Эти числа полезны при первоначальном подборе. Конечный выбор требуется скорректировать с учётом гидравлических потерь в реальной системе и вязкости теплоносителя — для антифриза значения расхода должны быть увеличены.

Управление насосом и автоматика

Автоматизация работы насоса — ключ к экономии энергии и комфорту. Базовый набор включает термостат, реле давления (при комбинированных системах), температурный датчик на баке и таймер. Более сложные схемы используют погодозависимое управление и частотно-регулируемые приводы, которые адаптируют скорость насоса к текущей нагрузке.

Частотно-регулируемые насосы позволяют снизить потребление при непиковых нагрузках и сгладить гидравлические удары при переключениях. В системах с несколькими контурами применяют трехходовые клапаны или байпасы, чтобы избежать перетоков и обеспечить оптимальный температурный режим в бойлере. Контроллеры со встроенными алгоритмами могут автоматически управлять скоростью, основываясь на дельте температур между подачей и обраткой.

Типовые схемы управления

Существует несколько типовых схем: простая (включение по термостату бойлера), расширенная (добавление таймера и защиты от обратного хода) и «умная» с частотным регулированием. Простая схема применяется в небольших системах, где при достижении заданной температуры насос отключается; она минимальна по стоимости и сложна в настройке. «Умная» схема оправдана в больших домах или коммерческих установках, где экономия электроэнергии и стабильность температур критичны.

При проектировании автоматики важно предусмотреть защиту насоса от частых циклов включения-выключения и от работы всухую. Для этого в схему встраивают блоки задержки и датчики наличия теплоносителя. Это продлевает ресурс насоса и снижает риск отказа в пиковые моменты нагрузки.

Монтаж: практические советы по установке

Правильная установка насоса не менее важна, чем его подбор. Насос следует располагать в доступном месте для обслуживания, ориентировать согласно указаниям производителя и обеспечивать удобный доступ к запорной арматуре. Не ставьте насос «вниз головой» без подтверждения от производителя — некоторые модели чувствительны к положению ротора и системе слива конденсата.

Обязательные элементы рядом с насосом — запорные краны с муфтами для быстрой замены, обратный клапан, грязевик и кран для удаления воздуха. Если система содержит магнитный фильтр или грязевик, ставьте его перед насосом на обратной линии, чтобы ограничить попадание абразива в механизм. Также рекомендуется предусмотреть виброизолирующие прокладки между насосом и опорами для снижения шума.

Ориентация по потоку и правила подключения

При подключении обязательно соблюдайте направление потока, обозначенное стрелкой на корпусе. Подключение «напротив потока» может привести к неправильной работе и быстрому износу уплотнений. Используйте гибкие подводки для компенсации теплового расширения и минимизации передачи вибраций на трубопровод.

Если система предусматривает смесь антифриза, обратитесь к рекомендациям производителя по уплотнениям и материалам. Некоторые уплотнители требуют специальной смазки или несовместимы с этиленгликолем, поэтому наличие корректной информации заранее избавит от досадных протечек после запуска.

Шум и вибрация: как уменьшить влияние на комфорт

Насосы могут стать источником неприятного гула и вибрации. Часто проблема связана с неправильной установкой, воздушными пробками, резонансом трубопровода или работой на нехарактерной рабочей точке. Простейшие меры — установка гибких переходников, виброопор и воздушных отводчиков — значительно уменьшают уровень шума.

Если насос издаёт высокий звук при работе, сначала проверьте наличие воздуха в системе и правильно ли подобран расход. В ряде случаев помогает регулировка скорости на насосе с сохранением рабочей точки. При выраженных вибрациях стоит проверить жёсткость крепления труб и при необходимости усилить опоры или изменить схему прокладки труб, чтобы избежать резонансных частот.

Обслуживание и типичные неисправности

Регулярное обслуживание продлевает жизнь насоса и предотвращает нежелательные остановки. Рекомендуемые процедуры — периодическая проверка на герметичность, очистка грязевика, промывка теплообменника и проверка работы предохранительных клапанов. Часто встречающиеся неисправности — засор impellerа, выработка подшипников, утечка сальников и образование воздушных пробок.

Многие современные насосы имеют сменный картридж, что позволяет заменить изношенный узел без демонтажа магистрали. Для частых сезонных работ полезно иметь на складе запасной картридж — это экономит время и снижает простой системы. При возникновении посторонних шумов или падения производительности не откладывайте диагностику: небольшая проблема на ранней стадии лечится проще и дешевле.

Влияние антифриза и вязких теплоносителей

Применение антифриза изменяет рабочие параметры: плотность и вязкость увеличиваются, что приводит к росту гидравлических потерь и снижению эффективности насоса. При использовании таких жидкостей необходимо учитывать поправочные коэффициенты в расчётах расхода и подбирать насос с запасом по напору. Производители обычно указывают допустимый диапазон вязкостей и концентраций антифриза, этой информацией следует руководствоваться в первую очередь.

Если система предполагает смешение с этиленгликолем или пропиленгликолем, разумно протестировать насос и систему при низких температурах, чтобы убедиться в отсутствии проблем со смазкой подшипников и уплотнений. В ряде случаев требуется увеличить диаметр трубопровода или установить более мощный насос для компенсации повышенных потерь давления.

Экономика эксплуатации: как сократить расходы

Потребление электроэнергии насосом складывается из его номинальной мощности и времени работы. Насосы с частотным регулированием и ECM-моторы показывают значительную экономию по сравнению с классическими асинхронными моторами при переменных нагрузках. Для оценки затрат можно использовать простую формулу: годовое потребление (кВт·ч) = мощность (кВт) × режим работы (ч/год) × коэффициент загрузки.

Пример. Если насос потребляет 50 Вт и работает круглосуточно, годовое потребление составит примерно 0,05 кВт × 24 × 365 ≈ 438 кВт·ч. Снижение потребления до 20 Вт при интеллектуальном управлении уменьшит эту цифру более чем в два раза. При проектировании системы стоит закладывать экономическую модель для оценки окупаемости более дорогой, но энергоэффективной модели насоса.

Материалы, коррозия и срок службы

Материалы корпуса, вала и уплотнений определяют стойкость насоса к агрессивной среде и механическим воздействиям. Латунь, нержавеющая сталь и бронза часто используются для рабочих узлов в бытовых системах. Важно учитывать и качество теплоносителя — хлориды, кислоты и некоторые присадки ускоряют коррозию, поэтому при сомнениях следует выбирать корпуса из нержавеющей стали и проверенные материалы уплотнений.

Срок службы зависит от качества изготовления, режима эксплуатации и обслуживания. При нормальной эксплуатации и своевременном обслуживании насосы служат 8–15 лет, некоторые промышленные модели — значительно дольше. Реальные случаи из практики подтверждают: аккуратно смонтированная и очищаемая система возвращает свои затраты в виде длительного стабильного функционирования и меньших затрат на запасные части.

Типичные ошибки при выборе и установке

Чаще всего допускают следующие ошибки: выбор насоса только по мощности мотора, игнорирование гидравлической характеристики контура, отсутствие грязевика и воздуходувки, неправильно настроенная автоматика и отсутствие виброизоляции. Все эти упущения приводят к снижению эффективности, шумам и преждевременному износу. Избежать проблем помогает системный подход: расчёт, проверка, монтаж с учётом обслуживания и тестовый запуск.

Личный опыт показывает, что простая мерка — не считать, что «чем мощнее, тем лучше». Одно время на объекте была поставлена модель с избыточным напором; из-за этого возникли гидравлические удары и шум, пока не установили частотный преобразователь и байпас. После корректировки система заработала ровно и экономично. Такой пример повторяется часто: правильная настройка важнее громких цифр в паспорте.

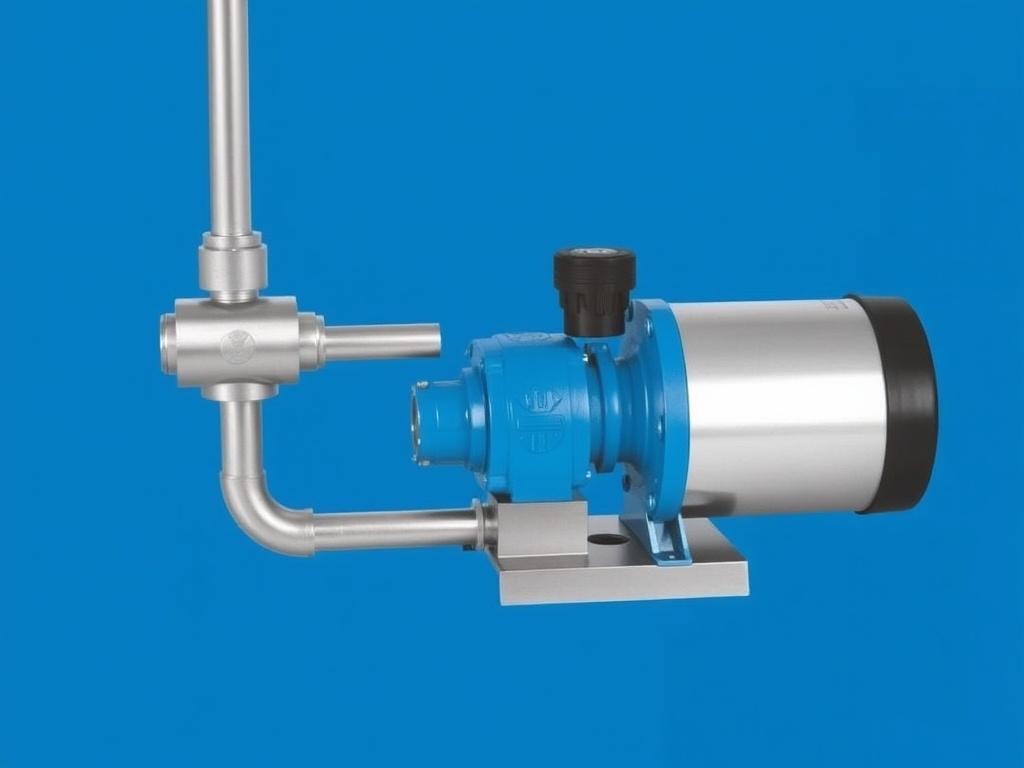

Как выбрать поставщика и на что обратить внимание при покупке

При выборе производителя и модели обращайте внимание на наличие сервисной поддержки, поставку сменных картриджей и гарантийные условия. Надёжные поставщики предоставляют технические данные, графики работы и рекомендации по монтажу. Также важно наличие документации по совместимости с антифризами и эксплуатационным ограничениям.

Запрашивайте реальные данные из эксплуатации, отзывы монтажников и наличие локального сервиса. В некоторых случаях более дорогая модель с хорошей поддержкой оказывается дешевле в течение всего срока эксплуатации по сравнению с дешёвой, но проблемной альтернативой. И помните — запасные части и возможность быстрой замены картриджа значительно сокращают простои системы.

Циркуляционный насос для бойлера косвенного нагрева — это не просто элемент схемы, а активный участник энергоэффективности и надёжности системы горячего водоснабжения. Правильный выбор по расходу и напору, качественный монтаж, грамотная автоматика и регулярное обслуживание позволят поддерживать комфорт в доме и минимизировать эксплуатационные расходы. Если подойти к делу строго по шагам и учитывать реальные условия работы, система прослужит долго и без сюрпризов.
