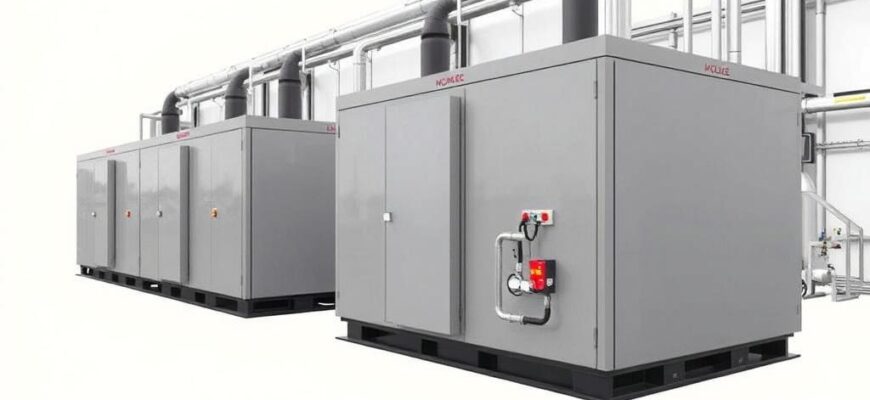

Автоматизация модульных котельных: как сделать систему надежной, экономичной и удобной в управлении

Автоматизация модульных котельных привлекает внимание не только инженеров, но и владельцев зданий, у которых растут счета за отопление. Сейчас модули котельных становятся все более распространенными благодаря гибкости конфигурации и ускоренной сборке на площадке. Управление такими системами требует не только надежной электроники, но и продуманной архитектуры, способной выдержать пиковые нагрузки и обеспечивать безопасность. В этой статье я подробно расскажу о составляющих, схемах управления, практических подходах к оптимизации и типичных ошибках, которых стоит избегать.

Материал рассчитан на инженеров, руководителей проектов и технических специалистов, которые принимают решения о модернизации или проектировании котельной. Я постарался собрать реальные рекомендации, опираясь на практический опыт и типовые решения отрасли. Вы найдете тут и описания устройств, и алгоритмы управления, и примеры внедрений с результатами. Текст не является учебником по автоматике, но даст четкое представление о том, как действовать при проектировании и вводе в эксплуатацию.

Почему автоматизация модульных котельных важна

Модульные котельные выигрывают за счет стандартизации и скорости монтажа, но без автоматизации эти преимущества быстро теряют смысл. Ручное управление приводит к перекоммутации модулей без учета реального теплопотребления и погодных условий, что увеличивает расход топлива и износ оборудования. Автоматизация решает задачу согласованной работы нескольких котлов, обеспечивает плавный старт и остановку, а также корректное распределение нагрузок между модулями. Кроме того, грамотный контроль позволяет своевременно выявлять отклонения и предотвращать аварии.

Еще один мотив для внедрения автоматизации — экономия эксплуатационных затрат. Система управления умеет поддерживать эффективность горения, балансировать гидравлику и минимизировать холостые включения котлов. Это особенно важно при работе на газе или жидком топливе, где стоимость энергоносителя заметно влияет на бюджет. Кроме того, автоматизация упрощает обслуживание: диспетчеру доступна история событий, измерений и сообщений об ошибках, что ускоряет диагностику.

Наконец, автоматизация делает возможной интеграцию котельной в общий энергоаудит объекта и системы диспетчеризации здания. Это позволяет учитывать поведение котельной в зависимости от графиков потребления, внешней температуры и работы других источников тепла. В результате владелец получает инструмент для долгосрочного планирования и оценки окупаемости модернизации. Такой подход уменьшает риски и повышает предсказуемость затрат на отопление.

Архитектура системы управления: от датчиков до облака

Архитектура управления включает уровни: полевая аппаратная часть, контроллеры, система визуализации и удаленный мониторинг. В полевой части устанавливают датчики температуры, давления, расхода, контроля пламени и уровней воды. Контроллеры, чаще всего программируемые логические контроллеры (ПЛК), собирают данные с датчиков и реализуют алгоритмы управления. Над ПЛК располагается SCADA или система диспетчеризации, которая обеспечивает интерфейс оператора и хранение журналов событий.

Современные решения часто дополнены шлюзами для связи с облаком и мобильными приложениями. Это дает возможности для удаленного мониторинга, обновления конфигураций и аналитики по потреблению топлива. При этом важно продумать архитектуру по отказоустойчивости: резервные каналы связи, дублирование критичных входов и резервный локальный интерфейс. Такая структура помогает поддерживать работоспособность котельной даже при проблемах с сетью или удаленной частью системы.

Особое внимание стоит уделить физической компоновке систем в модуле: все контроллеры и коммутационные шкафы должны размещаться с удобным доступом для обслуживания. Кабельные трассы и разъемы следует располагать так, чтобы исключить путаницу при замене модулей или при переносе оборудования. Питание систем управления желательно организовать через источники бесперебойного питания, чтобы предотвращать ложные остановы при кратковременных провалах сетевого напряжения. В итоге архитектура должна быть понятной, модульной и надежной.

Полевые устройства и датчики: что устанавливать и почему

Датчики — глаза и уши системы. Без правильных измерений корректное управление невозможно. К базовому набору относятся датчики наружной температуры, температуры обратной и подающей линии, давления в котле, перепада давления фильтра и расходомеры. Для контроля безопасности устанавливают датчики уровня воды, датчики пламени и газоанализаторы при необходимости.

Выбор типа датчика зависит от требуемой точности и условий эксплуатации. Например, Pt100 или термопары применяются для измерения температур в критичных точках; ультразвуковые расходомеры подходят для бесконтактного измерения расхода теплоносителя. Важно учитывать температурные и вибрационные нагрузки, а также требования к огнестойкости и защите от коррозии. Качество датчиков напрямую влияет на стабильность регулирования и долговечность оборудования.

Полезно организовать резервирование ключевых параметров. Дублирование датчиков уровня и пламени снижает вероятность ложных аварий и предотвращает остановы по ошибочным сигналам. Также стоит предусмотреть возможность быстрой замены датчика без остановки котла — например, через отводные отсекающие узлы. Практический опыт показывает, что заранее продуманное дублирование экономит часы простоя и материальные затраты при эксплуатации.

Контроллеры и реализация логики управления

Контроллеры — сердце автоматизации. Для модульных котельных чаще всего используют промышленные ПЛК с функциональным набором I/O, поддержкой аналоговых и цифровых сигналов, а также возможностью подключения модулей расширения. Контроллеры реализуют логику управления запуском и остановом котлов, управляющими сигналами на насосы и заслонки, а также алгоритмы регулирования температуры. Выбор контроллера зависит от числа входов-выходов, требований к надежности и наличия протоколов связи.

Алгоритмы могут быть простыми и эффективными: приоритетное включение модулей, предотвращение частых циклов включения-выключения, управление по погодной задаче. В более сложных системах применяют каскадное регулирование: внешний контур формирует задачу по температуре, внутренний — управляет горением и подачей топлива. В любом случае стоит реализовывать сглаживание сигналов, антизацустановочные фильтры и проверку на выход за допустимые границы.

Код и конфигурация должны быть документированы и версионированы. Это облегчает обслуживание и передачу проекта другому подрядчику. При вводе в эксплуатацию важны процедуры тестирования логики: имитация отказов датчиков, проверки безопасности и тесты на устойчивость при переходных процессах. Постоянное расширение функционала требует предварительных тестов, чтобы не вводить регрессии в работу котельной.

Стратегии управления: от простого до адаптивного

Стратегия управления определяет, насколько экономично и надежно будет работать котельная. Базовый подход — включение/выключение модулей по заданной температуре, но он не оптимален для систем с переменной нагрузкой. Более продвинутые схемы используют модуляцию мощности котлов, управление по погоде и прогноз потребления. При правильной стратегии можно сократить количество циклов включения и повысить КПД за счет работы котлов в оптимальном диапазоне.

Погодное регулирование корректирует подачу теплоносителя в зависимости от наружной температуры и часто дает быструю экономию топлива. Система подстраивает температуру подающей линии так, чтобы удовлетворять теплопотери здания без лишнего перегрева. Адаптивные алгоритмы могут корректировать параметры на основе исторических данных и текущих трендов потребления. Однако такие алгоритмы требуют качественных входных данных и продуманной валидации гипотез.

Еще один подход — балансировка модулей по ресурсу и эффективности. При равной нагрузке лучше распределять часы работы между котлами, чтобы выровнять износ и обслуживание. Также возможна схема с резервированием: один модуль остается в режиме ожидания, включается только при повышении нагрузки или при выводе другого модуля в ремонт. Такая гибридная логика сочетает экономию и готовность к отказу.

PID-регулирование и его нюансы

ПИД-регуляторы широко применяются для поддержания заданной температуры в контуре. Основная задача — минимизировать отклонение от заданного значения при минимуме колебаний. Профессиональная настройка коэффициентов пропорциональной, интегральной и дифференциальной составляющих требует времени и тестов в реальных условиях. Неправильные коэффициенты приводят к перерегулированию, частым переключениям и повышенному расходу топлива.

Практика показывает, что для котельных полезно реализовать самонастраивающийся ПИД или алгоритмы, корректирующие параметры в зависимости от сезонных условий. Ввод в эксплуатацию включает проведение шаговых тестов и анализ переходных процессов после изменения нагрузки. Иногда имеет смысл комбинировать ПИД с логикой ограничения частоты включений для защиты котлов. В любом случае важно вести журнал результатов настройки и изменять параметры итеративно на основе наблюдений.

При мультикотловой схеме полезно организовать иерархическое регулирование: управляющий ПИД формирует требуемую суммарную мощность, а локальные регуляторы распределяют нагрузку по котлам. Такой подход упрощает балансировку и снижает взаимные влияния при резких изменениях. Логика распределения может учитывать КПД каждого котла, время работы и текущую температуру пламени. Это ведет к более рациональному использованию ресурсов и снижению общих затрат.

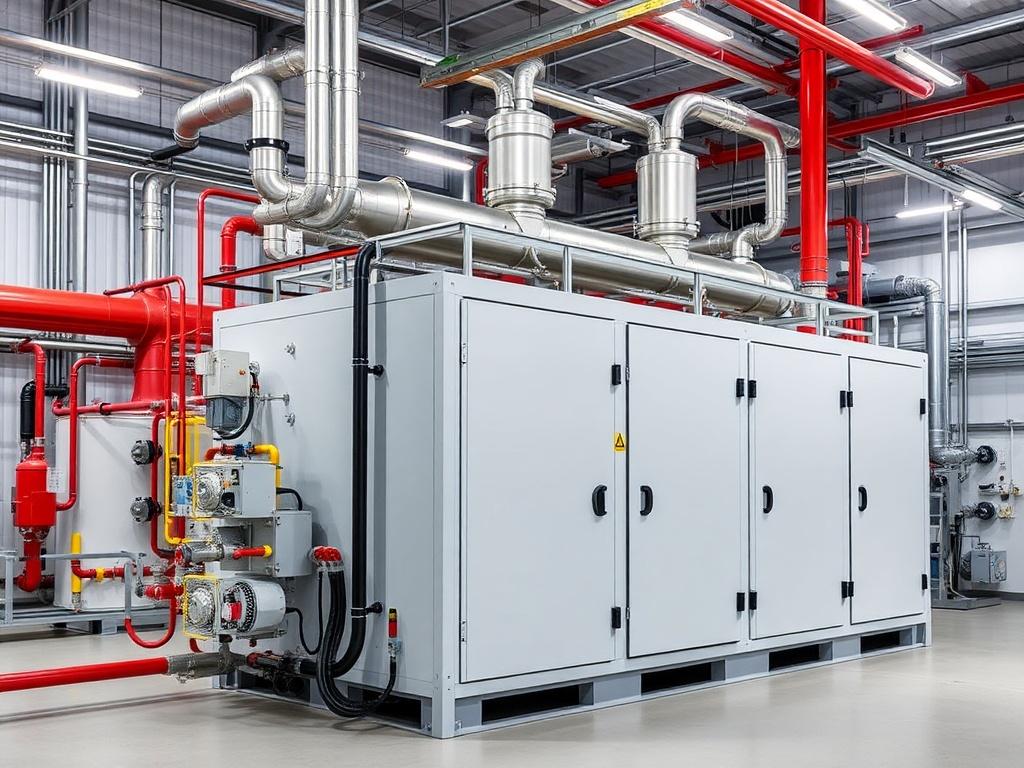

Коммуникационные протоколы и интеграция

Для обмена данными между устройствами в котельной используют промышленные протоколы: Modbus, BACnet, OPC и современные MQTT для облака. Выбор протокола определяется совместимостью с оборудованием и требуемым уровнем телеметрии. Modbus широко распространен и прост в реализации, BACnet удобен для интеграции с системами автоматизации здания, а MQTT дает гибкие возможности для облачного мониторинга. Часто используют шлюзы, которые переводят протоколы между собой.

При проработке интеграции важно озаботиться структурой тегов и единиц измерений, чтобы данные не потеряли смысл при передаче в SCADA или облако. Кроме того, стоит предусмотреть возможность масштабирования: добавление новых модулей и датчиков не должно требовать полной переработки системы. Документирование структуры данных ускоряет ввод в эксплуатацию и упрощает сопровождение проекта. Также заранее прописывают алгоритмы обработки ошибок при потере связи.

Безопасность каналов связи — отдельная тема. Шифрование, VPN и механизмы аутентификации нужны для защиты от несанкционированного доступа. При подключении к интернету следует ограничить доступ к управляющим функциям и разграничить права пользователей. Регламентные процедуры обновления ПО контроллеров и шлюзов помогают закрыть уязвимости. Важно, чтобы меры безопасности не мешали быстрому восстановлению работы в аварийной ситуации.

Кибербезопасность и защита данных

Котельная как часть инфраструктуры объекта — потенциальная точка входа для кибератак. Атаки могут вызвать ложные команды на отключение модулей, изменить параметры регулирования или приостановить сбор данных. Для минимизации рисков применяют сегментацию сети, двухфакторную аутентификацию для доступа к SCADA и шифрование каналов связи. Также важно вести аудит доступа и журналировать изменения конфигураций.

Еще одна простая, но эффективная мера — закрыть доступ к панели управления из публичного интернета. Для удаленного обслуживания используют защищенные каналы и временные учетные записи с ограниченным временем действия. Регулярные бэкапы конфигураций и резервные копии ПО обеспечивают быстрый откат при подозрительных изменениях. Наконец, обучение персонала и понимание основных принципов защиты помогают снизить человеческий фактор, который часто является слабым звеном.

Важно также контролировать сторонние интеграции: мобильные приложения, облачные сервисы и поставщики аналитики должны соответствовать требованиям безопасности. Перед подключением сторонних модулей проводят аудит и тестирование на уязвимости. Часто имеет смысл заключить соглашения о конфиденциальности и ответственности с подрядчиками. Такой подход обеспечивает устойчивость системы и защиту данных потребления.

Опыт проектирования: типичные ошибки и как их избежать

На практике я видел повторяющиеся ошибки, которые ухудшают работу котельной и увеличивают затраты. Одна из них — недостаточный акцент на гидравлической схеме: отсутствие байпасов, неправильное расположение насосов и неподходящие обменные узлы приводят к неправильному распределению тепла. Часто автоматизация строится на некорректных допущениях о скорости реакции котлов и тепловой инерции здания. Это вызывает постоянные корректировки и неудовлетворительный результат.

Еще ошибкой бывает экономия на датчиках и компонентах: установка дешевых датчиков, которые быстро теряют точность, приводит к частым остановам и неверным решениям контроллера. Не стоит экономить на интерфейсах обслуживания: неудобные шкафы и слабая маркировка кабелей затрудняют сервис и создают риск ошибок при ремонте. Также нередки случаи, когда автоматизация внедряется без учета планов по расширению, что делает систему малопригодной при добавлении модулей.

Чтобы избежать проблем, следует включать в проект этапы моделирования и полевых испытаний, а не только расчетных схем. Настройка алгоритмов должна проходить на реальной нагрузке и с полной обвязкой. Документирование всех решений и обучение персонала эксплуатирующей организации существенно повышают надежность. И наконец, обязательно предусмотреть запас по оборудованию и простые ручные режимы на случай внештатной ситуации.

Примеры практических решений, которые работают

В одном проекте мы внедряли погодозависимое регулирование на объекте среднего размера и добились заметного снижения расхода топлива. Это было достигнуто не только за счет корректировки температуры подающей линии, но и благодаря изменению логики включения котлов с учетом времени суток и графика нагрузки. Простая функция учета суммарных часов работы позволила перераспределить нагрузку между котлами и снизить пиковые включения. Результат — более ровная работа системы и уменьшение числа внеплановых сервисных работ.

Другой случай касался модернизации старой котельной: мы заменили центральное управление на модульную систему с ПЛК и организовали удаленный мониторинг. В процессе внедрения выявились точки перегрева в гидравлике, которые до автоматизации были незаметны. Исправив разводку и добавив регулирование по перепаду давления, мы вернули стабильность и повысили КПД. Этот опыт подтвердил, что автоматизация должна идти в связке с корректной проектной гидравликой.

Маленькие решения иногда дают большой эффект: установка измерителя расхода на ключевой ветке помогла обнаружить скрытые утечки и неправильно настроенные вентильные группы. Вовремя устраненная проблема снизила теплопотери и сократила расходы на обслуживание. Такие простые шаги часто оказываются более эффективными, чем дорогостоящие модули аналитики, если изначально не обеспечена правильная система измерений.

Ввод в эксплуатацию и наладка

Ввод в эксплуатацию — критический этап, где подтверждается работоспособность всей системы. Он включает проверку датчиков, тесты логики управления, испытание защитных функций и проверку интерфейсов связи. Часто на этом этапе проводят имитацию аварийных ситуаций, чтобы увидеть реакцию системы и скорректировать алгоритмы. Важно иметь чек-листы и протоколы испытаний, чтобы ничего не упустить.

Наладка алгоритмов требует времени и итераций. Стартовые параметры задаются на основе расчетов, затем проводят серию тестов при реальной нагрузке и наблюдают переходные процессы. Параметры ПИД-регуляторов подбирают постепенно, фиксируя изменения и результаты. Также выполняют тесты на отказ датчиков и проверяют логику перехода в безопасный режим.

После ввода полезно организовать период сопровождения проекта от поставщика автоматизации. Это позволит оперативно устранять недочеты, которые проявляются в работе при смене сезонов. Важно также обучить персонал действовать при аварийных ситуациях: самостоятельное восстановление работы в пределах регламента снижает время простоя. Все действия фиксируются в эксплуатационной документации для последующего анализа.

Тесты безопасности и требования к защите оборудования

Тестирование защит включает проверку блокировок на включение при отсутствии пламени, работу клапанов предохранения давления, а также срабатывание по низкому уровню воды. Эти функции минимизируют риск повреждения котлов и обеспечивают безопасность людей вокруг. Регламентные испытания выполняют с контролируемыми условиями и с участием ответственных специалистов. После каждого обновления ПО или изменения конфигурации тесты повторяют, чтобы подтвердить корректность всех защит.

Помимо автоматических защит важны и механические элементы: предохранительные клапаны, манометры и ручные байпасы. Они служат последней линией защиты при отказе автоматических систем. В процессе обслуживания проверяют состояние уплотнений, герметичность трубопроводов и работоспособность арматуры. Документированная программа технического обслуживания снижает вероятность отказов и продлевает срок службы оборудования.

Еще одна важная практика — проведение анализов пост-фактум при происшествиях. Журналы тревог, снимки трендов и видео с камер помогают восстановить последовательность событий и выявить причины. Эти выводы используются для корректировки логики управления и процедур обслуживания. Такой цикл анализа и улучшений делает систему устойчивее и безопаснее.

Экономика внедрения: расчет окупаемости

Любое внедрение автоматизации сопровождается вопросом окупаемости. В расчет обычно берут стоимость оборудования, монтаж, пусконаладочные работы и последующее сопровождение. Противопоставляются эти затраты с ожидаемой экономией топлива, сокращением затрат на сервис и снижением простоев. Часто срок окупаемости для модернизации котельной варьируется от нескольких месяцев до нескольких лет, в зависимости от начального состояния оборудования и интенсивности эксплуатации.

Важно правильно оценить все компоненты экономии: уменьшение расхода топлива, снижение аварий и простоев, оптимизация графиков закупки топлива и сокращение затрат на ручное управление. Иногда добавляются дополнительные источники прибыли, например, участие в программах энергосбережения или снижение тарифов за пиковую нагрузку. Полезно строить несколько сценариев — консервативный, базовый и оптимистичный — чтобы видеть диапазон возможных результатов.

При подготовке бизнес-кейса учитывают также нематериальные эффекты: повышение надежности, улучшение безопасности и удобство эксплуатации. Эти факторы сложно напрямую измерить, но они влияют на выбор заказчика и на уменьшение рисков. Зачастую именно совокупность экономии и операционных преимуществ делает автоматизацию разумной инвестицией.

Пример расчета экономии

Для иллюстрации можно рассмотреть упрощенный пример: модернизация котельной с системой погодного регулирования и управлением по времени суток. Допустим, начальное годовое потребление топлива составляет X, и накопленная экономия после внедрения оценивается в 8-12 процентов. При цене топлива Y это дает экономическую выгоду, которая складывается за год и сравнивается с суммой инвестиций. Такой расчет помогает оценить срок окупаемости и принять решение о финансировании.

При составлении более точной оценки учитывают также сезонность и возможные изменения в тарифах на энергию. Важно не забывать расходы на обслуживание системы автоматизации и амортизацию оборудования. Часто выгодно привлекать независимых экспертов для проведения энергоаудита до и после внедрения, чтобы объективно оценить результаты. На основании таких данных легче принимать стратегические решения по дальнейшему развитию энергохозяйства.

Обслуживание и удаленный мониторинг

Правильная эксплуатация начинается с плана обслуживания. Он включает графики проверки датчиков, очистки теплообменников, контроля насосов и замены расходных частей. Автоматизация помогает отслеживать состояние узлов и формировать уведомления о необходимости планового обслуживания. Это снижает количество экстренных ремонтов и продлевает срок службы модулей.

Удаленный мониторинг дает значительное преимущество: инженер может получить данные о работе котельной в реальном времени и при необходимости скорректировать алгоритмы. Для крупных объектов это экономит выезды и ускоряет реакцию на критические события. Однако следует настроить фильтры уведомлений, чтобы диспетчер не перегружался ложными тревогами. Важно также иметь четкий план действий при получении аварийного уведомления.

Хорошая практика — вести базу знаний по типичным проблемам и методам их устранения. Это помогает сервисным бригадам быстрее реагировать и делает процедуру обучения новых сотрудников более эффективной. Регулярные ревизии системы автоматизации и проверка резервных каналов связи также должны входить в план обслуживания. Тогда котельная сохраняет высокую готовность и стабильность работы.

Список типичных проверок операторов

• Ежедневно: контроль трендов температуры и давления, проверка наличия сигналов аварий.
• Еженедельно: визуальный осмотр шкафов управления и состояние кабельных вводов.
• Ежемесячно: тестирование защитных блокировок и проверка целостности датчиков.
• Раз в полгода: калибровка ключевых датчиков и ревизия насосов.
• Ежегодно: комплексное техобслуживание котлов и проверка гидравлической схемы.

Таблица: типичные элементы автоматизации и их назначение

Элемент	Назначение
Датчик температуры подающей линии	Формирование задающей температуры для регулирования котлов
Датчик уровня воды	Предотвращение сухого хода и аварийных ситуаций
Расходомер теплоносителя	Контроль распределения мощности и обнаружение утечек
ПЛК	Реализация логики управления и сбор данных
SCADA	Визуализация, журналирование и интерфейс оператора

Будущее и тренды, которые стоит учитывать

Технологии развиваются, и модульные котельные не останутся в стороне. Уже сейчас наблюдается тенденция к интеграции с системами управления зданием и с платформами умного дома. Далее появится больше аналитики на основе машинного обучения, которая позволит предсказывать потребление и оптимизировать графики запуска модулей. При этом рост числа подключенных устройств увеличивает требования к безопасности и управлению доступом.

Энергоэффективные решения будут включать использование комбинированных источников тепла, например, тепловых насосов в связке с котлами в холодный период. Такой гибридный подход дает возможность снизить выбросы и уменьшить зависимость от одного вида топлива. Также ожидается более широкое применение цифровых двойников для моделирования работы котельной и прогноза эффективности предлагаемых изменений. Эти инструменты помогут принимать решения на основе точных симуляций.

Еще один тренд — расширение возможностей для обслуживания через дополненную реальность и мобильные приложения. Техник сможет видеть подсказки и схемы прямо на месте с помощью очков или планшета, что ускорит ремонт и снизит число ошибок. Важно учитывать, что внедрение таких технологий требует тщательной подготовки персонала и инвестиций в инфраструктуру. Но при правильном подходе это повысит доступность информации и качество обслуживания.

Практический чек-лист перед запуском проекта

Перед стартом внедрения автоматизации полезно пройти короткий чек-лист, чтобы снизить риски и сэкономить время. Этот список охватывает ключевые аспекты проектирования, закупки и монтажа. Прохождение всех пунктов помогает избежать типичных ошибок и ускорить ввод в эксплуатацию.

• Провести энергоаудит и определить реальные точки экономии.
• Согласовать гидравлическую схему и предусмотреть байпасы.
• Выбрать датчики с запасом по точности и устойчивости к условиям.
• Определить архитектуру ПЛК/SCADA и протоколы связи.
• Запланировать тестирование логики и обучение персонала.
• Подготовить регламент обслуживания и план аварийных процедур.

Личные наблюдения и советы из практики

Работая над несколькими проектами по автоматизации, я заметил, что успешные внедрения всегда начинаются с тщательного анализа текущего состояния. Котельная с историей «ручной» эксплуатации часто скрывает проблемы, которые проявятся только после внедрения автоматики. Поэтому важно не торопиться с монтажом и провести диагностику гидравлики и теплообмена заранее. Это экономит время и бюджет в дальнейшем.

Еще один вывод: коммуникация между подрядчиком, поставщиком оборудования и эксплуатационной командой критична. Часто проблемы возникают из-за несовпадения ожиданий: кто-то рассчитывал на «включил и забыл», а система требует регулярного внимания. Понятные инструкции и обучение персонала дают больше эффекта, чем самые навороченные автоматические функции. Я советую включать представителей эксплуатационной команды в приемочные испытания и отдать им часть контроля над параметрами.

Наконец, не стоит избегать простых решений в пользу громоздкой автоматизации. Иногда добавление одного контрольного датчика и корректировка логики запуска дает большую отдачу, чем комплексные аналитические модули. Опирайтесь на реальную экономику и практическую пользу, а не на модные технологии ради технологий. Такой прагматичный подход обычно приносит лучшие результаты.

Как начать: пошаговый план действий

Для упорядоченного старта проекта рекомендую следующий план действий. Сначала проводят обследование котельной и энергоаудит, затем формируют техническое задание и выбирают оборудование. После этого идут монтажные работы, настройка и наладка алгоритмов, а затем ввод в эксплуатацию с тестированием и обучением персонала. Завершающий этап — сопровождение и оптимизация по результатам первых месяцев работы.

На этапе выбора оборудования обращайте внимание на гарантийные обязательства и наличие локальной поддержки. Поставщик должен быть готов сопровождать проект не только на этапе установки, но и в течение гарантийного периода. Важно также предусмотреть запасные части и быстрый доступ к ним. Такой подготовленный план снижает риски и делает проект предсказуемым.

При реализации не забывайте фиксировать промежуточные результаты: протоколы испытаний, скриншоты трендов и акты приемки. Эти документы пригодятся при анализе работы системы и при обсуждении изменений. Последовательный, документированный подход обеспечивает чистую историю проекта и облегчает последующее масштабирование. Он же помогает убедить руководство в эффективности вложений.

Автоматизация модульных котельных — это сочетание инженерной тщательности и практических решений, направленных на безопасность, экономию и удобство эксплуатации. При грамотном подходе система управления возвращает вложения за счет оптимизации работы, уменьшения простоев и повышения предсказуемости затрат. Мой опыт показывает, что успех обеспечивают простые, проверенные методы, хорошая документация и тесное взаимодействие всех участников проекта. Следуя проверенным шагам, можно получить устойчивую, управляемую и экономичную котельную, готовую к современным вызовам.
