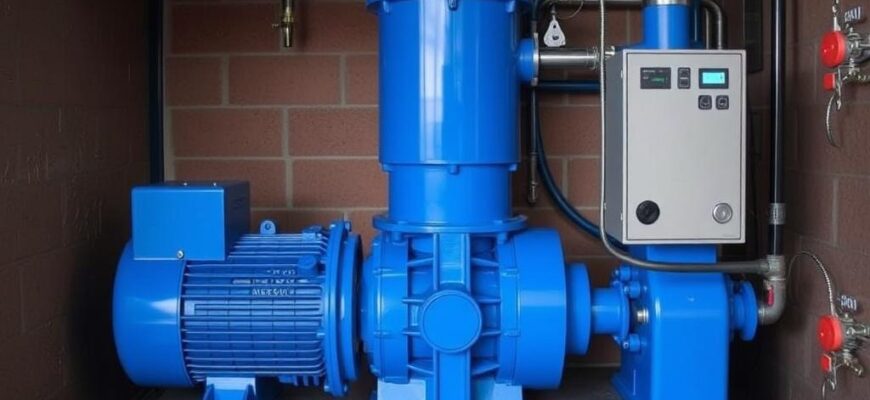

Как выбрать насос в насосной группе: практическое руководство для инженерных решений

Выбор насоса в насосной группе — не просто галочка в спецификации. От него зависят стабильность системы, энергопотребление, частота обслуживания и долговечность оборудования. В этой статье я собрал последовательный подход, который поможет оценить требования системы, сравнить варианты и принять осознанное решение. Текст написан с практической точки зрения: без воды, с понятными критериями и примерами из реальной работы.

Почему правильный выбор насоса важен

Неправильно подобранный насос быстро проявит себя через повышенный расход электроэнергии, частые поломки или нестабильное давление в системе. Ошибки при выборе приводят к работе аппарата в неподходящей точке кривой, что сокращает ресурс механических уплотнений и подшипников. Экономические последствия включают не только стоимость замены детали, но и простои, перерасход тепла или воды, перерасход электроэнергии. Поэтому выбор стоит рассматривать как инвестицию: немного больше усилий на стадии проектирования окупается снижением эксплуатационных затрат.

Качественный подбор уменьшает риск кавитации, разгрузок и колебаний давления, которые сказываются на общей стабильности системы. Правильно выбранная схему управления снижает пиковые нагрузки и выравнивает режимы работы насосов в группе. Это важно в системах с периодическими и непредсказуемыми расходами, например в жилых комплексах, больницах или промышленных линиях. Внимание к деталям на стадии выбора облегчает дальнейшее обслуживание и повышает предсказуемость эксплуатации.

Что такое насосная группа и какие роли в ней бывают

Насосная группа — это комплект насосов, арматуры и автоматики, собранных для выполнения общей функции: подача воды, теплоносителя или технологической жидкости. В простейшем случае группа состоит из двух насосов по схеме «дежурный-резервный», но чаще применяются сложные схемы с несколькими насосами в параллели и системой регулирования. Кроме самих насосов, в состав группы входят обратные клапаны, запорная арматура, измерительные приборы и элементы защиты. Правильная интеграция всех элементов определяет работоспособность всей установки.

Роли насосов в группе могут меняться: один или несколько выполняют основную функцию, другие служат резервом, а третьи включаются при пиковых нагрузках. Это распределение обеспечивает надежность и гибкость: при выходе из строя одного насоса система продолжает работать. Также в группе часто применяют насосы с частотным регулированием для плавного подстраивания под требуемый расход и снижение энергозатрат. Помните, что схема должна быть согласована с автомatikой для корректного переключения и защиты.

Исходные данные для выбора: что нужно знать в первую очередь

Первое, с чего начинается выбор, — это требования к расходу и напору. Поток (Q) указывается в кубических метрах в час или литрах в секунду, напор (H) — в метрах водяного столба. Эти параметры определяют точку на гидравлической характеристике насоса, где он должен работать. Без точных данных о расходе и потерях напора любые расчеты будут приблизительными и риск ошибки возрастет.

Кроме Q и H важно понимать режим работы: постоянный или переменный, время работы в сутках и частоту пусков. Нужны данные о характеристиках среды: температура, плотность, химическая активность, наличие абразивных частиц или газов. Нельзя забывать про требования к монтажному пространству, уровню шума и к энергетическим характеристикам. Все эти вводные формируют требования к типу насоса, материалам, уплотнениям и системе управления.

Гидравлическая кривая системы и рабочая точка насоса

Система имеет собственную гидравлическую кривую потерь, которая выражает зависимость напора от расхода. Насос имеет свою кривую напора, которая обычно снижается с ростом расхода. Рабочая точка определяется пересечением кривых насоса и системы. Именно туда должен быть нацелен выбор, с учетом запаса по напору и корректировкой на режимы пикового потребления.

Ключевой параметр при выборе — ближайшая к рабочей точке зона на кривой насоса, называемая точкой наилучшей эффективности (BEP). Работа слишком далеко от BEP снижает КПД, повышает вибрации и ускоряет износ. При проектировании следует смещать рабочую точку в область, где насос наиболее стабилен. Корректировка возможна подбором другого насоса, изменением частоты вращения или перерасчетом трубопроводной сети.

Понятие BEP, диапазон устойчивой работы и безопасность

BEP — точка на кривой, где достигается максимальный КПД и минимальные гидравлические потери. Производители указывают диапазон допустимой работы вокруг BEP, обычно в процентах от номинального расхода. Работать внутри этого диапазона предпочтительнее для сохранения ресурсных характеристик и экономии энергии. Важно учитывать, что для насосной группы рабочие точки отдельных насосов могут смещаться в зависимости от числа включенных агрегатов.

При выборе стоит планировать так, чтобы при типичных режимах несколько насосов работали ближе к BEP, а не один постоянно эксплуатировался на пределе. Это достигается правильной схемой автоматического чередования и изменением частоты при необходимости. Проектировщик должен предусмотреть резерв для технологических изменений и экстремальных нагрузок. Такой подход повышает надежность и снижает риски преждевременного износа.

NPSH и риск кавитации: что обязательно проверить

Кавитация — смертельный враг центробежных насосов: она приводит к эрозии рабочих колес, шумам и потерям эффективности. Для оценки риска используют понятие NPSH: требуемый насосом NPSHr и доступный в системе NPSHa. Принцип простой: NPSHa должна быть больше NPSHr с допустимым запасом. Если этот условие не выполняется, при пуске и в работе будет образовываться паровой промежуток, разрушающий поверхность колеса.

При расчете NPSHa учитывают высоту всасывания, давление в резервуаре, скорость потока и потерю напора в всасывающей линии. Для холодных и густых сред условия отличаются, поэтому расчёты обязательны при температурных режимах выше нормы. Часто ошибки случаются из-за невнимательности к сопротивлениям на всасывании: сетки, длинные гибы, маленькие сечения и невыполненная разгрузка создают дополнительные потери. Решения включают уменьшение длины всасывающей линии, увеличение диаметра, применение более низкого положения насоса относительно уровня жидкости или использование насосов с меньшим NPSHr.

Типы насосов и их применимость в насосных группах

Для насосных групп чаще всего применяют центробежные насосы разных конструкций: однофазные и многоступенчатые решения, горизонтальные и вертикальные исполнения. End-suction — распространённый вариант для небольших установок, он компактен и прост в обслуживании. Split-case и горизонтальные многоступенчатые насосы более подходят для больших расходов и высоких напоров, где важна стабильность и высокая эффективность. Вертикальные погружные и винтовые установки применяют в скважинных или специально ограниченных условиях.

Выбор типа зависит от нескольких факторов: требуемого напора, пространства для установки, доступности обслуживания и условий среды. Для систем отопления и ГВС зачастую выбирают циркуляционные и многоступенчатые насосы с частотным управлением. Для подпиточных и дренажных схем — погружные насосы с хорошей проходимостью твердых включений. Важно подбирать конструкцию, учитывая ремонтопригодность и наличие сертифицированных сервисных точек.

Тип насоса	Преимущества	Ограничения
End-suction	Компактность, простота обслуживания, невысокая цена	Ограничен по расходу и напору, чувствителен к кавитации
Split-case	Высокая надежность, легкий доступ к колесам, большие расходы	Крупные габариты, выше стоимость установки
Многоступенчатый	Высокий напор при компактных размерах, хорошая эффективность	Сложнее обслуживание, чувствителен к загрязнению среды
Погружной	Не требует примпинга, хорош для грязной воды и скважин	Доступ к агрегату сложен, требования по материалам и защите

Материалы и конструкция: из чего должен быть насос

Материалы корпуса, рабочего колеса и уплотнений выбирают исходя из агрессивности среды, температуры и наличия абразивных частиц. Для питьевой воды и теплоносителей обычно применяют чугун, бронзу или нержавеющую сталь. Для агрессивных сред или пищевых продуктов нужны специальные марки нержавеющей стали и покрытия, соответствующие стандартам гигиены. Корректный выбор материалов предотвращает коррозию, снижение пропускной способности и сокращение срока службы.

Уделите внимание механическим уплотнениям и уплотнительным материалам: от них часто зависит герметичность и время между плановыми ремонтами. Для абразивных сред предпочтительны торцевые уплотнения с подходящими вставками, иногда применяют двойные уплотнения с барьерной системой. Подшипники и система смазки должны быть рассчитаны на ожидаемую нагрузку и режим эксплуатации. Хорошая конструкция предусматривает доступность этих элементов для быстрой замены и диагностики.

Электродвигатель, класс энергоэффективности и управление

Электродвигатель — сердце насоса: от его характеристик зависит эффективность всего агрегата. Обратите внимание на класс энергоэффективности IE (IE3, IE4 и выше) и на соответствие мощности рабочему режиму насоса. Слишком большой мотор провоцирует включение на холостом ходу и повышенные пусковые токи, слишком маленький — перегрузки и частые перенапряжения. Современная практика почти всегда включает частотные преобразователи для оптимизации расхода и снижения энергопотребления.

Частотный привод позволяет поддерживать нужное давление или расход при переменных нагрузках и уменьшает число пусков в насосной группе. Управление может быть по давлению, по расходу или по температуре в зависимости от задачи. Автоматика должна обеспечивать плавное чередование насосов, защиту по току, контроль вибрации и сигнализацию о неисправностях. При проектировании важно предусмотреть интеграцию с верхним уровнем управления здания или технологического процесса.

Насосы в параллели и в серии: как это работает

Соединение насосов в параллель увеличивает суммарный расход при сохранении напора, в серии — повышает напор при том же расходе. В параллельной работе важно, чтобы кривые насосов были совместимы: разница в характеристиках приведет к неравномерному распределению потоков между насосами. Часто используют насосы одинаковой модели и регулирование частоты для уравнивания работы. Неправильная комбинация может привести к тому, что один насос будет работать преимущественно, а остальные — минимально, что снизит ресурс и эффективность.

При последовательном соединении внимание уделяют допустимым давлениям на корпус и уплотнения. Серийное соединение применяют, когда отдельные ступени не могут обеспечить нужный напор по конструкции. Чередование насосов и использование частотного регулирования позволяют достигать требуемых характеристик плавно, без резких переходов. Важно также предусмотреть меры защиты от обратного тока и неправильно направленных потоков при отключении одного из насосов.

Монтаж и трубопроводная арматура: чего не упустить

Качество монтажа определяет поведение насосной группы больше, чем многие детали в спецификации. Неправильная опора, нарушение горизонтальности оси и некачественное соединение труб приводят к дополнительным вибрациям и ускоренному износу. Не менее важно правильно подобрать обратные клапаны, запорную арматуру и фильтры перед насосом для защиты от загрязнений. Предусмотрите также систему отбора давления и датчики для автоматики рядом с патрубками, чтобы получать корректные сигналы.

Всасывающая линия должна быть максимально короткой и с плавными переходами сечения, уменьшением количества колен. Прямой входной участок позволяет выровнять поток на входе в насос и снизить риск кавитации. На всасывании устанавливают фильтры или корзинчатые фильтры, а на нагнетании — байпас с регулировочным клапаном для теплосистем и стабилизации. Рекомендую обратить внимание на демпферы шума и компенсаторы для снижения воздействия гидроударов и терморасширений.

Автоматика насосной группы: схемы управления и алгоритмы

Схемы управления варьируются от простого релейного переключения до полного ПЛК-управления с удаленным мониторингом. Базовый алгоритм — дежурный/резервный с ручной или автоматической подменой часов работы для выравнивания наработки. Для энергосбережения и плавного поддержания давления применяется частотное регулирование, где насос поддерживает заданное давление на выходе. Более сложные схемы используют прогнозирование потребления и оптимизацию по стоимости электроэнергии, переключая насосы в ночь и пиковые часы.

Автоматика должна обеспечивать защиту по току, сухому ходу, перегреву двигателя и контролю давления. Логи ошибок, графики работы и удаленный доступ повышают удобство эксплуатации и сокращают время реагирования на аварии. В проектах с несколькими насосами полезно внедрять алгоритмы чередования и балансировки наработки. Продуманная система управления повышает срок службы оборудования и уменьшает эксплуатационные расходы.

Обслуживание и диагностика: как обеспечить долгую службу

Плановое обслуживание — ключ к долгой и предсказуемой работе насосной группы. Рекомендуется регулярно проверять состояние уплотнений, подшипников, люфтов и состояния смазки. Ведите журнал технического обслуживания с записью времени работы, числа пусков и замен деталей. Современные датчики вибрации и теплового контроля позволяют переходить на состояние-ориентированную технику и экономить на ненужных заменах.

Диагностика включает измерение тока, давления и вибрации в разных режимах работы. Резкий рост потребляемого тока или вибраций сигнализирует о проблемах с рабочим колесом или подшипниками. Экономически целесообразно иметь в запасе основные расходные детали: уплотнения, манжеты, фильтрующие элементы и быстрые ремонтные комплекты. Наличие сервисного плана и договоров с квалифицированным сервисом сокращает время простоя и снижает общую стоимость эксплуатации.

Частые ошибки при выборе и как их избежать

Самая распространенная ошибка — прямое копирование параметров из аналогичного проекта без учета конкретных условий: другого трубопровода, иного теплоносителя или режима работы. Вторая по частоте — игнорирование NPSH и выбор насоса, который не способен работать при реальном положительном напоре всасывания. Третья ошибка — недостаточный запас по мощности и отсутствие возможности регулирования при переменных нагрузках. Эти промахи приводят к частым поломкам и перерасходу энергии.

Избежать проблем помогает строгое следование процедуре: собрать реальные данные системы, построить кривую потерь, проверить NPSHa, выбрать насос с подходящей кривой и предусмотреть автоматику. Не экономьте на документации и консультации производителя в случае сомнений в типе уплотнений или материалах. Наконец, планируйте обслуживание и учтите цену владения, а не только цену оборудования при покупке.

Практические примеры из моей практики

Один из реальных случаев: при проектировании насосной группы для жилого комплекса заказчик хотел дешевый однонасосный вариант. После расчета стало ясно, что режимы пикового расхода приведут к работе насоса далеко от BEP и частым остановкам. Мы предложили схему из трех насосов в параллели с частотным регулированием и чередованием, что на практике снизило расход электроэнергии и увеличило срок службы до ожидаемых 15 лет. Показательный урок: первоначальная экономия обернулась бы повышенными затратами на замену и перерасход энергии.

Другой пример касается небольшой котельной, где игнорировали NPSH: насос неоднократно терял производительность из-за кавитации, около 20 процентов ресурса рабочих колес были утеряны за первые полгода. Решение включило понижение насоса в ствол, увеличение диаметра всасывающей линии и установку компенсатора давления в системе. После этих мер кавитация исчезла и эксплуатационные расходы снизились, что подтвердило правильность привода к детальному анализу всасывающей линии.

Контрольный чек-лист при выборе насоса

Ниже приведен сжатый чек-лист, который удобно использовать как памятку на стадии проектирования и закупки оборудования. Чек-лист упрощает последовательные проверки и снижает вероятность упущений в документации и инженерных расчетах. Его удобно распечатать и держать рядом при составлении спецификации на насосную группу. Такой системный подход экономит время и снижает риски при вводе объекта в эксплуатацию.

• Определить требуемый расход и напор, построить системуную кривую.
• Проверить NPSHa и сравнить с NPSHr насосов.
• Выбрать тип насоса, учитывая среду и доступность обслуживания.
• Проверить соответствие рабочего режима BEP и диапазона регулирования.
• Определить материал корпуса и уплотнений по агрессивности среды.
• Выбрать двигатель с подходящим классом эффективности и типом управления.
• Спланировать монтажную схему, арматуру и систему защиты.
• Согласовать систему автоматики и алгоритмы чередования.
• Подготовить план обслуживания и набор запасных частей.
• Проанализировать стоимость владения, а не только цену покупки.

Оценка стоимости владения и экономии энергии

Выбор насоса по минимальной цене редко оказывается экономически выгодным в долгосрочной перспективе. Стоимость владения включает цену покупки, монтаж, энергию, обслуживание и стоимость простоев. Частотные преобразователи, более дорогие, чем простые пускатели, зачастую окупаются за счёт снижения энергопотребления и уменьшения числа пусков. При расчёте окупаемости важно учитывать тарифы на электроэнергию, продолжительность работы и режимы пиковых нагрузок.

Для наглядности можно сравнить два варианта: дешевый насос с постоянной скоростью и более дорогой с частотным регулированием. В системах с переменным потреблением второй вариант обычно показывает существенную экономию в энергозатратах и меньшие затраты на ремонт. При этом инвестиции в автоматику и качественный мотор оправдывают себя быстрее, если система работает большую часть суток или имеет выраженные колебания нагрузок. Поэтому оценка должна быть комплексной и включать прогноз потребления.

Документы, стандарты и сертификация

При выборе и закупке насоса обращайте внимание на соответствие национальным и международным стандартам: EN, ISO, API в зависимости от области применения. Для питьевой воды актуальны сертификаты санитарной службы, а для нефтехимии — соответствие требованиям по взрывозащите и материалам. Сертификаты подтверждают качество изготовления и пригодность насоса для конкретных условий, а также упрощают взаимодействие с контролирующими органами. Наличие заводских протоколов испытаний и паспортов упрощает ввод в эксплуатацию и гарантийное обслуживание.

Запрашивайте у поставщика рабочие характеристики, протоколы гидравлических испытаний и данные по NPSHr. Профессиональные производители предоставляют кривые эффективности, допускаемые диапазоны работы и рекомендации по монтажу. Это важно не только для подбора, но и для будущей диагностики неисправностей. Документы также помогают сравнить реальные параметры нескольких моделей при выборе оптимального решения.

Как подойти к выбору на практике: пошаговый алгоритм

Начните с точного сбора исходных данных: расход, требуемый напор, профиль нагрузки по времени и характеристики среды. Постройте гидравлическую кривую системы с учётом реальных потер массива труб, фитингов и арматуры. Затем подберите несколько подходящих насосов по кривым, сравните их BEP, NPSHr и энергоэффективность. Оцените монтажные требования, материалы и доступность сервисной поддержки для выбранных моделей.

Далее проработайте схему насосной группы: количество насосов, способ соединения, тип управления и алгоритмы чередования. Рассчитайте стоимость владения для каждого варианта и учтите сроки поставки и гарантийные обязательства. Убедитесь, что автоматика интегрируема с системой управления объекта и предусматривает необходимые средства защиты. Наконец, оформите спецификацию с запасными частями и планом технического обслуживания, чтобы минимизировать время простоя после ввода в эксплуатацию.

Короткий практический пример выбора для средней насосной группы

Предположим, вам нужен комплект для подачи теплоносителя в жилой дом: требуемый расход 30 м3/ч, напор 20 м. Сначала строим кривую потерь системы, добавляем температурные поправки и рассчитываем NPSHa. Подбираем насосы, подходящие по Q-H, выбираем три насоса по 10 м3/ч в параллели с частотным регулированием для плавного изменения и резервом. Такая схема позволит работать вблизи BEP при типичных нагрузках и обеспечит резерв при пиковых притоках.

Далее проверяем материалы, выбираем чугунный корпус с рабочим колесом из нержавеющей стали, устанавливаем механические уплотнения с запасом по температуре, и монтируем обратные клапаны и фильтр на всасывании. Настраиваем автоматику на поддержание давления и чередование насосов по часам работы. Такой практический пример показывает, как последовательность шагов от расчётов до монтажа приводит к надёжному решению.

Что взять на заметку перед окончательным заказом

Перед подписанием договора убедитесь, что в спецификации указаны все важные параметры: кривая насоса, NPSHr, материалы, документация по испытаниям и условия гарантийного обслуживания. Проверьте, предусмотрены ли стенды для заводской проверки и условия транспортировки. Обратите внимание на сроки поставки и наличие сервисных центров в вашем регионе, это важно для оперативного ремонта. Наконец, согласуйте со строителями и электриками место установки и требования к фундаменту и электропитанию.

Также полезно запросить у производителя рекомендации по пуско-наладке и настройке автоматики. Наличие подробной инструкции ускорит ввод в эксплуатацию и снизит риск ошибок при первом запуске. Рекомендуется согласовать план обучения персонала по обслуживанию и диагностике, особенно в крупных объектах. Эти дополнительные шаги часто оказываются решающими для долгосрочной надежности насосной группы.

Последние советы и практическая мысль

Выбор насоса в насосной группе — это баланс между гидравликой, экономикой и эксплуатационной логистикой. Работайте системно: точные расчеты, проверенные поставщики, продуманная автоматика и план обслуживания. В моем опыте самые дорогостоящие ошибки происходили из-за игнорирования мелочей: неправильного сечения всасывающего коллектора или отсутствия фильтра перед насосом. Небольшие вложения в проектирование окупаются через годы стабильной работы и снижения внеплановых ремонтов.

Если подойти к задаче пошагово и не экономить на корректных исходных данных, вы получите систему, которая будет работать долго и предсказуемо. Программируйте автоматику так, чтобы насосы чередовались и работали в диапазоне максимальной эффективности. И не забывайте про документацию и обслуживание: хороший насос в плохо обслуживаемой насосной группе долго не проживет. Такой практический подход сэкономит ресурсы и сократит риски при эксплуатации.
