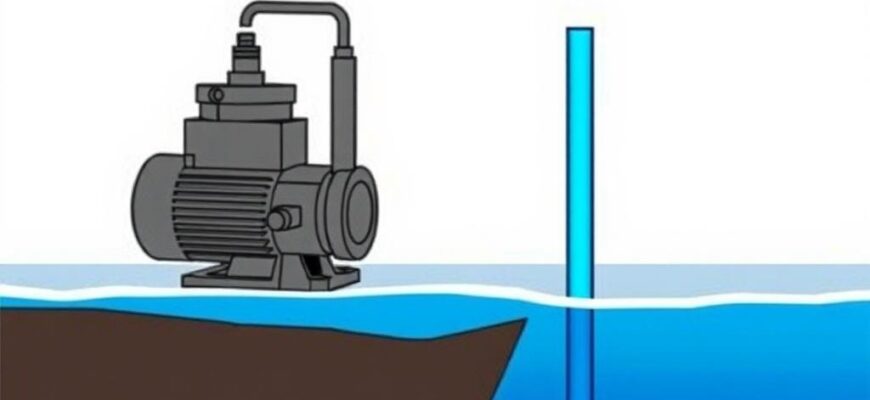

Как увеличить глубину всасывания насоса: практическое руководство для мастеров и инженеров

Глубина всасывания — тема, которая вызывает больше вопросов, чем кажется на первый взгляд. В этой статье я собираюсь пройтись по всем важным аспектам: от физических ограничений до конкретных инженерных приемов, которые действительно работают в поле. Я опираюсь на реальные случаи из практики и проверенные технические принципы, поэтому вы получите не абстрактные советы, а рабочие решения. Читайте внимательно, ведь тонкие детали — именно они решают, будет насос качать или нет.

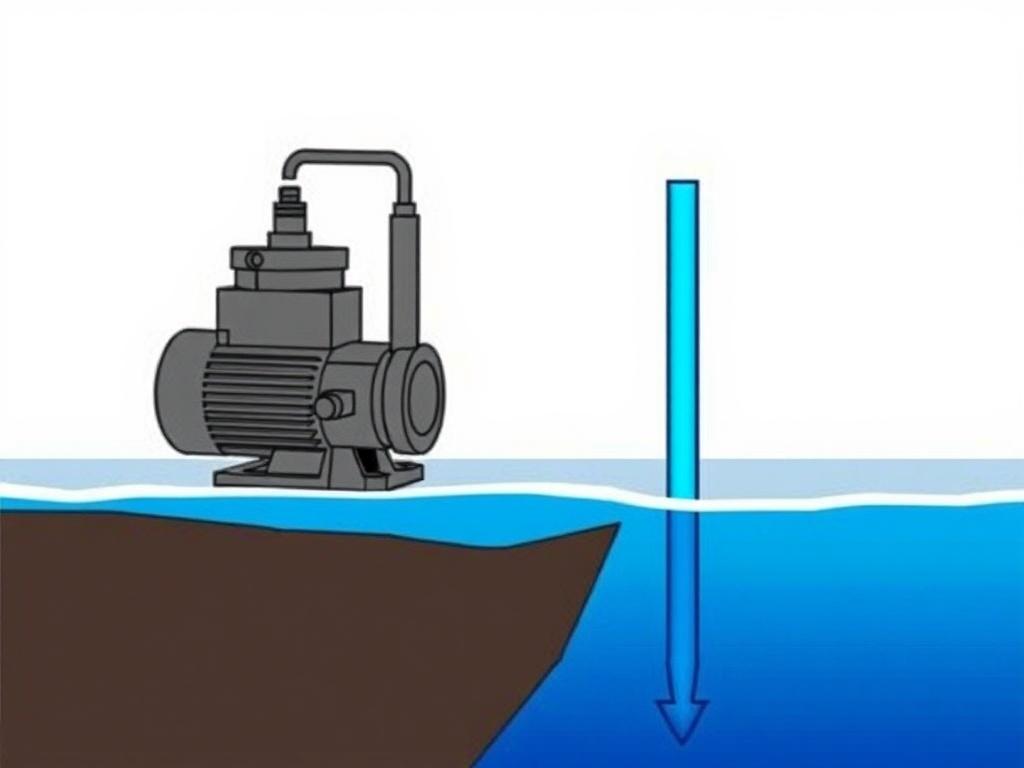

Что такое глубина всасывания и почему она ограничена

Глубина всасывания — вертикальное расстояние от уровня жидкости до входа в нагнетательный корпус насоса, когда насос расположен выше источника. Понимание этой величины начинается с атмосферного давления: воздух давит на поверхность воды, и именно это давление «подталкивает» воду в создаваемую вакуумную зону на входе насоса. Теоретический максимум определяется величиной атмосферного давления и эквивалентен примерно 10,33 метра для пресной воды на уровне моря. Практическая глубина всегда меньше этой величины из‑за потерь в трубопроводе, наличия растворенных газов, паров жидкости и утечек воздуха через уплотнения.

Атмосферное давление и его роль

Атмосферное давление указывает, насколько высоко поднимается столб воды в вакууме при нулевом давлении в верхней точке. На уровне моря давление примерно 101,3 кПа, и оно теоретически способно поднять столб воды на 10,33 метра. Однако реальная система никогда не является идеальной: всегда есть потери на трение, входные потери и парообразование. При увеличении высоты над уровнем моря или при нагреве воды этот предел заметно снижается. Поэтому при проектировании необходимо учитывать местные климатические и высотные условия.

Парование жидкости и его влияние

Важный момент: если давление в насосе падает ниже давления насыщенного пара жидкости, начнется кипение и образование паровых пробок. Для воды при 20 °C давление насыщения около 2,34 кПа, что существенно снижает допустимую глубину всасывания. Наличие паров приводит к кавитации — резким колебаниям потока и повреждению крыльчатки. Избежать этого можно, сохранив запас давления на входе насоса, называемый NPSH available. Неправильные расчеты по этой части — частая причина неработающего всасывания.

Практические пределы: теоретическая цифра и реальные значения

Теоретическая граница в 10,33 метра часто используется как отправная точка, но на практике комфортная глубина для центробежных насосов обычно 6–7 метров. Это связано с потерями в трубопроводе, уплотнениях, и требуемым запасом по NPSH. Для чистых систем при идеальной герметичности можно добиться большего, однако риск кавитации и попадания воздуха возрастает. Важно понимать: если нужно всасывать с глубины свыше 7–8 метров, центрробежный насос на поверхности — не лучший выбор. В таких случаях разумнее поставить погружной насос или применить вспомогательные методы, о которых будет сказано дальше.

Когда стоит отказаться от поверхностного насоса

Если расстояние до воды больше практической границы, установка поверхностного насоса приведет к постоянным проблемам с примингом и снижению ресурса оборудования. К тому же потребуются более мощные насосы и толстые трубы, что увеличит стоимость. Если колодец глубокий, а объемы перекачки невелики, разумно рассмотреть погружной вариант либо систему с положительным подпором. Также есть комбинированные решения: эжекторные установки или вакуумные помощники. Каждый из этих вариантов имеет свои плюсы и минусы, которые нужно сопоставить с задачей.

Основные пути повышения глубины всасывания

Существует несколько инженерных приемов, которые реально увеличивают рабочую глубину всасывания. Они разделяются на две группы: методы, снижающие потери (улучшение гидравлики) и методы, повышающие давление на входе насоса (помощь примингу). К первой группе относятся оптимизация диаметра труб, сокращение длины и уменьшение количества фитингов. Ко второй — применение вакуум-примперов, эжекторов, использование подкачивающих насосов или установка насоса ниже уровня воды. Комбинация этих подходов часто дает лучший результат, чем попытка решить проблему одним методом.

Улучшение гидравлики всасывающей линии

Каждая деталь всасывающей линии добавляет потерю напора: клапаны, колена, переходники и даже грубая внутренняя поверхность трубы. Увеличение диаметра трубы снижает скорость и потери трения, особенно при значительных расстояниях. При проектировании руководствуйтесь формулами Дарси — Вейсбаха или используйте таблицы потерь, чтобы выбрать оптимальный диаметр. Немаловажно правильно выполнить соединения, применяя уплотнения, которые не пропускают воздух. Плавные переходы и минимальное количество поворотов продляют время безотказной работы и повышают реальную глубину всасывания.

Выбор материала труб также влияет: гладкие стенки снижают коэффициент трения по сравнению с ржавой или шероховатой поверхностью. Для временных установок иногда экономически оправдано использовать ПВХ, а для постоянных систем — сталь или полиэтилен высокого давления. Учтите температурный режим: при высоких температурах увеличивается вязкость и парообразование, что ухудшает всасывание. Наконец, не забывайте о правильном уклоне линии и возможности удаления воздуха из высоких точек — это часто решает проблемы с «закисанием» системы.

Герметичность и качество уплотнений

Даже незначительная подсос воздуха через сальники или фланцы делает всасывание невозможным. Практика показывает, что большинство неисправностей связано именно с утечками воздуха. Проверьте все соединения на пузырьки в воде или используйте пену для поиска мест подсоса. Использование уплотнительных материалов высокого качества и правильный момент затяжки болтов — простой, но эффективный шаг. В случае старых насосов замените сальники и прокладки заранее: экономия на мелочах часто оборачивается простоями.

Типы насосов и их поведение при глубоком всасывании

Тип насоса определяет, насколько эффективно он сможет справиться с большой глубиной всасывания. Центробежные насосы требуют заполненной всасывающей линии и склонны к потере эффективности при появлении воздуха. Вакуумные и самовсасывающие конструкции позволяют работать с более высокой глубиной, так как они либо создают вакуумную камеру внутри, либо имеют механизмы для удаления воздуха. Погружные насосы полностью исключают проблему всасывания, поскольку рабочее колесо находится в жидкости. Каждое из решений имеет свою ценовую и эксплуатационную логику, и выбор зависит от конкретных условий задачи.

Центробежные насосы: ограничения и улучшения

Центробежный насос подходит для большинства бытовых и промышленных применений, но он не любит воздух на всасывании. Для повышения возможности работы на глубине применяют самовсасывающие агрегаты, модифицируют входную камеру или ставят внутренние эжекторы. Иногда помогает установка приямка или создание постоянного гидравлического подпора. Но если глубина велика, эти меры лишь частично решают проблему, и проще выбрать другое решение. При любом улучшении важно контролировать NPSH и не допускать приближения к режимам кавитации.

Самовсасывающие и вакуумные решения

Самовсасывающие насосы проектируются так, чтобы удалять воздух из всасывающей линии, что облегчает подъем воды с глубины. Вакуумные насосы и вакуум-примперы позволяют предварительно снизить давление в линии и снизить потребность в положительном подпоре. Эти устройства особенно полезны при периодическом перерыве подачи воды или при старте систем. Однако они увеличивают стоимость и требуют обслуживания, включая контроль герметичности и работоспособности вакуумных уплотнений. В ряде случаев использование вакуумного оборудования — единственный способ добиться стабильной работы агрегата на заданной глубине.

Погружные насосы: когда нет компромиссов

Погружные насосы снимают проблему всасывания полностью, так как работают в жидкости и не зависят от атмосферного давления. Они часто используются в колодцах и скважинах большой глубины и демонстрируют высокую надежность при правильной установке. Минусы — необходимость защиты от абразивных частиц и сложность доступа для ремонта. Тем не менее в большинстве случаев, когда глубина превышает практическую границу для поверхностного насоса, погружной вариант оказывается экономичнее и технологичнее. Правильный подбор габаритов и частоты вращения позволяет достичь желаемой производительности без кавитации.

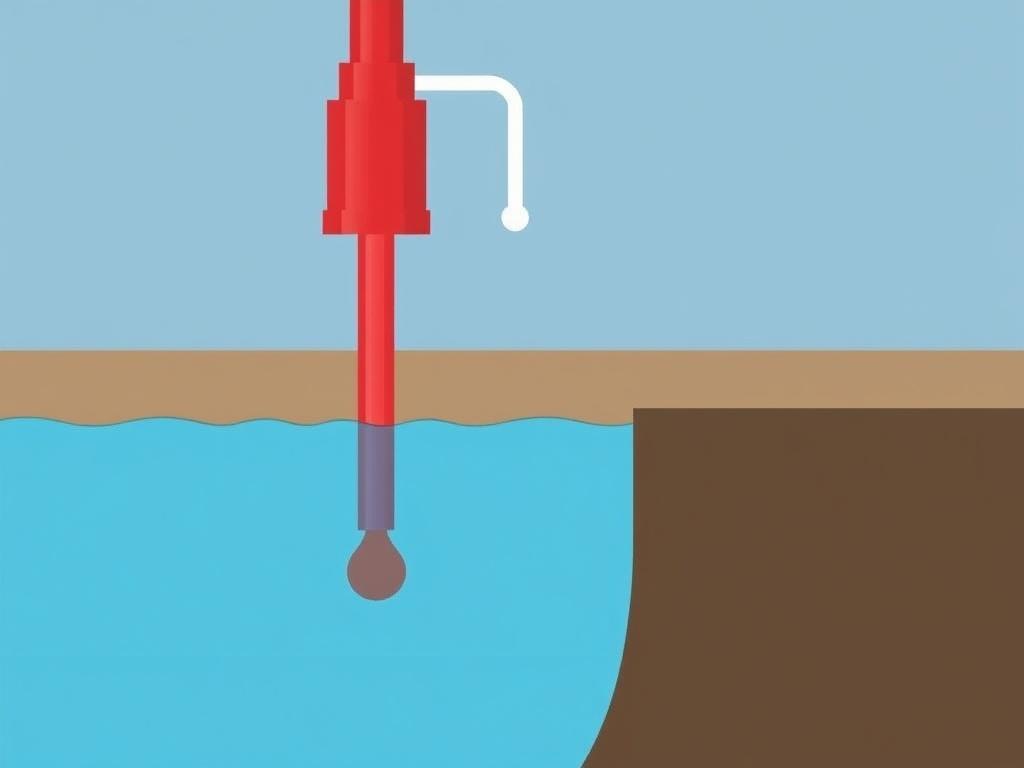

Примеры способов приминга и их применение

Приминг — процесс удаления воздуха и заполнения всасывающей линии жидкостью. В полевых условиях применяют несколько техник: ручную заливку, вакуумную откачку, использование эжектора, подключение вспомогательного насосa и монтаж обратного клапана у входа. Каждый метод имеет свои преимущества в зависимости от объема линии, наличия доступа и срочности работ. Я расскажу о каждом варианте и отмечу, где лучше применять тот или иной прием.

Ручная заливка и простые приемы

Самый простой способ — залить воду в корпус насоса и всасывающую линию через заливное отверстие. Для коротких линий и чистых систем этот метод зачастую эффективен и надежен. Нужно только следить, чтобы при запуске не произошло втягивания воздуха из-за неплотностей. Ручной метод удобен при обслуживании хозяйственных насосов и в аварийных ситуациях. Однако при длинных или сложных линиях ручная заливка становится малоэффективной и трудоемкой.

Вакуумная откачка: быстро и надежно

Использование вакуумного насоса для удаления воздуха из всасывающей линии позволяет существенно увеличить скорость приминга и уменьшить риск подсоса в плохих соединениях. Подключается вакуум-насос к линии, откачивает воздух до нужного давления, затем закрывают систему и запускают основной насос. Этот способ хорош для систем средней и большой протяженности, особенно там, где ручная заливка невозможна. Требует наличия вакуумного агрегата, но окупается при частых перезапусках или при обслуживании нескольких насосных точек.

Эжекторные установки и водоструйные примеры

Эжектор применяет принцип Вентури: поток воды под давлением создает разрежение, которое втягивает воду из источника в напорную линию. Этот метод эффективен, когда есть источник давления, например, сеть высокого давления или вспомогательный насос. Эжекторы не имеют подвижных частей, что уменьшает требования к обслуживанию, но требуют постоянного источника давления. Они хорошо работают в комплексе с поверхностными насосами, когда нужно преодолеть большую глубину без использования вакуумного оборудования. Минус в потере части напора — часть энергии уходит на создание разрежения.

Обратный клапан и удержание воды в линии

Установка обратного клапана или клапана с поплавком у входа насоса помогает удерживать воду в всасывающей линии между запусками. Это снижает необходимость в повторном приминге и делает работу системы понятнее эксплуататору. Однако обратный клапан должен быть подобран по размеру и скорости потока, иначе он станет местом крупных потерь. Важно также обеспечить защиту клапана от механических частиц и замерзания в холодном климате. В целом это простая и эффективная мера при правильном монтаже.

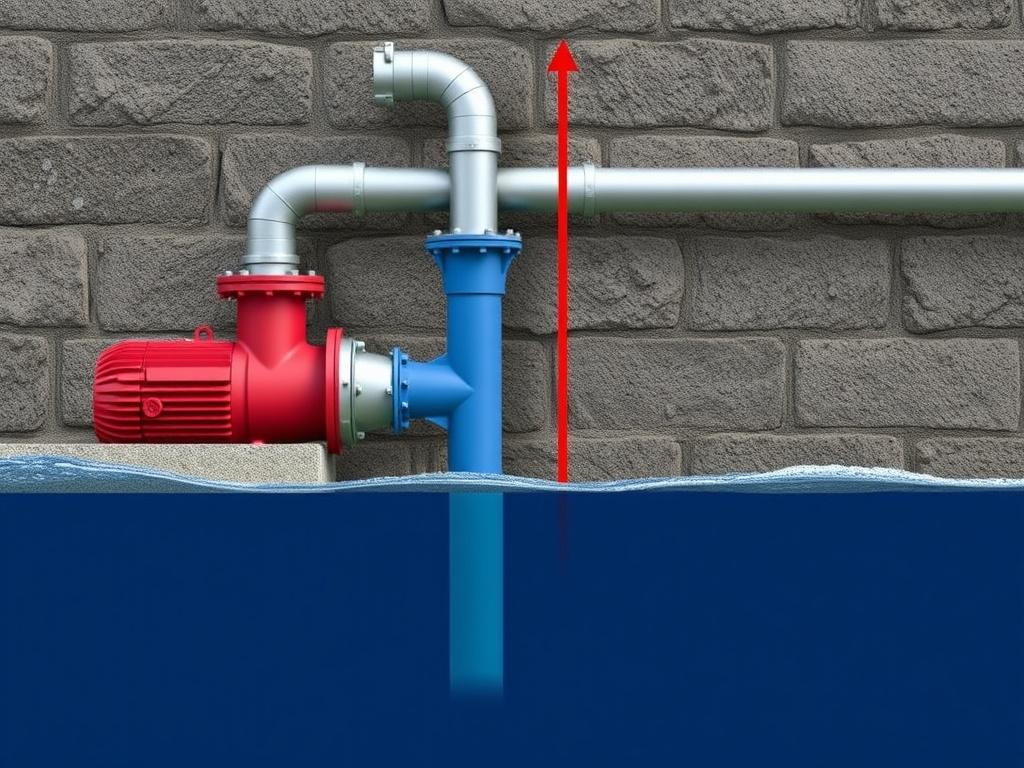

Трубопроводы, диаметр и укладки: как оптимизировать всасывающую магистраль

Выбор диаметра трубы — ключевой момент при проектировании всасывающей линии: слишком тонкая труба увеличит потери, слишком толстая будет дорога и тяжела в монтаже. Для расчета используют зависимости между скоростью потока, реологией жидкости и потерями на трение. Для воды на малых дистанциях оптимальна скорость 1–1,5 м/с, на больших — 0,7–1 м/с. Придерживаясь этих ориентиров, вы минимизируете потери и повысите реальную глубину всасывания. При изменении диаметра учитывайте также изменения в динамике кавитации и необходимых резервах NPSH.

Горизонтальные участки и их влияние

Горизонтальные участки создают дополнительные потери на трение, особенно при длинных прокладках. Каждое колено и каждый фитинг увеличивают суммарные потери, поэтому старайтесь избегать лишних изгибов. Если горизонтальной части не избежать, увеличьте диаметр или добавьте компенсаторы потерь. Практика показывает, что сокращение горизонтальной длины даже на несколько метров может значительно улучшить всасывание. Это простое правило экономит деньги и уменьшает проблемы в будущем.

Фильтры и корзины на всасывании

Установка фильтров или корзин на всасывании защищает насос от крупных включений, но увеличивает сопротивление потоку. Выбор правильной сетки и периодичность очистки напрямую влияют на эффективность всасывания. По возможности ставьте фильтр с легким доступом и возможностью обратной промывки. В полевых условиях часто используют крупноячеистые корзины, а тонкую фильтрацию переносят в напорную часть. Правильный баланс между защитой и потерями — залог стабильной работы.

Параметры, которые необходимо проверить перед модернизацией

Перед тем как что‑то менять, стоит четко измерить параметры существующей системы: уровень воды, высоту всасывания, длину и диаметр труб, наличие утечек и состояние клапанов. Также важно измерить температуру воды и приблизительное содержание газов, если оно известно. Определите значение NPSH required для вашего насоса из паспортных данных и сопоставьте его с NPSH available в текущей системе. Эти данные позволят адекватно оценить шансы на успех тех или иных мер. Незнание исходной картины — частая причина неудачных модернизаций.

Как измерить утечки воздуха и потери

Поиск утечек можно проводить несколькими способами: визуально проверять стыки на наличие пузырьков, использовать мыльный раствор или вакуумный манометр для фиксирования падения давления. Также полезно измерить скорость потока и перепад давления до и после участка, который вызывает подозрение. Если доступны лабораторные условия, можно провести хлорную или красительную пробу для оценки подсоса из окружающей среды. Регулярная диагностика упрощает обслуживание и предотвращает неожиданные остановки. Чем раньше обнаружите проблему, тем проще и дешевле ее исправить.

Расчеты и практические примеры

Рассмотрим практический пример: насос стоит на 5 м выше уровня воды, длина всасывающей линии 15 метров с двумя коленами, диаметр 50 мм. Для расчета потерь используем стандартную формулу Дарси — Вейсбаха и коэффициенты локальных потерь для фитингов. После подсчета трение и местные потери могут составить несколько метров напора, что уменьшит доступный запас NPSH. На основе этих данных принимаем решение: увеличить диаметр до 65 мм или сократить длину, либо добавить вакуум-примпинг. Такой подход применим к любому реальному случаю и экономит время и деньги.

Еще один пример из практики: на дачном участке пытались поднять воду с глубины 8 метров обычным поверхностным насосом. Насос постоянно терял всасывание, пока не установили вакуумный насос для первоначального приминга и не заменили все старые резиновые прокладки. После доработки система работала стабильно несколько сезонов без дополнительных вмешательств. Этот случай показывает, что иногда простые меры в комплексе дают ощутимый результат. Напрямую отказываться от поверхностного насоса не всегда нужно, но стоит трезво оценивать затраты на доработку.

Таблица: сравнительная характеристика методов увеличения глубины всасывания

Монтаж и эксплуатационные советы

Правильная установка — залог долгой и безаварийной работы насоса. Начинайте с простого: корректный уклон, отсутствие лишних изгибов и надежная опора. Используйте качественную арматуру и соблюдайте рекомендации производителя по моменту затяжки фланцев. Перед запуском обязательно заполните корпус водой и убедитесь в герметичности всасывающей линии. После пуска следите за показателями: вибрация, шум и температурные характеристики подскажут о возможных проблемах.

Профилактика и сервис

Регулярное обслуживание позволяет избежать большинства проблем с всасыванием: проверяйте сальники, заменяйте уплотнения и очищайте фильтры. Проводите периодические тесты на герметичность и сохраняйте журнал работ для будущих ремонтов. В холодный сезон предохраняйте систему от замерзания, сливая воду или устанавливая теплоизоляцию. Обучите персонал простым действиям по примингу и диагностике — это сократит время простоя. Своевременная профилактика всегда дешевле ремонта.

Безопасность при работе с насосным оборудованием

При любых работах с насосами соблюдайте базовые правила безопасности: отключайте питание перед вмешательством, используйте защитные средства и следите за состоянием электропроводки. При использовании вакуумного оборудования избегайте резких перепадов давления, которые могут привести к обрушению тонких стенок труб или попаданию воздуха в систему. При работе с химическими жидкостями применяйте соответствующие материалы и защиту. Правильная эксплуатация снижает риски для людей и техники.

Личный опыт: пара реальных кейсов

В одном небольшом поселке нам пришлось восстанавливать водоснабжение, где жители пытались всасывать воду с глубины 7,5 метра обычным поверхностным насосом. Проблема решилась комплексно: заменили изношенные соединения, увеличили диаметр трубы на участках с наиболее сильными потерями и установили вакуумный насос для первоначального приминга. Работа заняла пару дней, и система проработала бесперебойно несколько лет. Этот случай показал: иногда достаточно нескольких правильных мер, чтобы не менять всю систему.

В другом случае заказчик выбрал погружной насос для колодца глубиной 18 метров. На этапе проектирования мы подобрали модель с защитой от сухого хода и фильтром от механических примесей. Такой подход исключил долгую борьбу с примингом, но потребовал более тщательного обслуживания и наличия доступа к устройству для ремонта. Решение оказалось оправданным: эксплуатационные расходы и надежность в итоге были лучше, чем при попытках использовать поверхностный насос.

Когда стоит обратиться к специалисту

Если после базовой диагностики и применения простых мер всасывание не восстанавливается, имеет смысл пригласить инженера. Основные причины — неверный выбор насоса, сложная гидравлика сети или скрытые утечки. Профессионал проведет расчеты NPSH, оценит реальную потерю напора и предложит оптимальное решение. Часто поиск причины занимает меньше времени и средств, чем многократные неудачные доработки своими силами. При серьезных проектах консультация экономит и время, и деньги.

Краткая памятка: что проверять в первую очередь

Перед любыми изменениями пройдитесь по этому списку: проверьте герметичность соединений, наличие воздуха в линии, размер и состояние фильтра, адекватность диаметра трубы, состояние клапанов и уплотнений. Измерьте уровень воды и перепад давления на входе насоса, сверяясь с паспортными данными оборудования. Подумайте о применении вакуум-примпинга или замене насоса на погружной, если глубина превышает практическую границу. Эти простые шаги часто помогают понять, с чего начать модернизацию. Системный подход убережет от ненужных затрат.

Последние рекомендации и практические замечания

Работая с системами всасывания, всегда держите в голове физические пределы: атмосферное давление, давление насыщенных паров и потери в линии. Комбинация мер — чаще всего лучший путь: гидравлическая оптимизация и грамотный выбор оборудования дополняют друг друга. При планировании новых установок заложите запас по NPSH и возможный переход на погружной вариант в будущем. Внимание к деталям в монтаже и регулярное обслуживание позволят существенно увеличить срок службы насоса и стабилизировать работу системы.

Если вы сталкиваетесь с редкими запуском и долгими перерывами, организуйте систему с удержанием воды в линии и подумайте о вакуумном приминге для быстрого старта. Для постоянных и глубоких источников лучше рассмотреть погружной насос с защитой от абразива и автоматикой. Помните: каждая система уникальна, поэтому универсальных рецептов нет, но логика и базовые принципы применимы всегда. Я надеюсь, что изложенные здесь подходы и примеры помогут вам принять взвешенное решение и реально улучшить работу вашей насосной установки.
