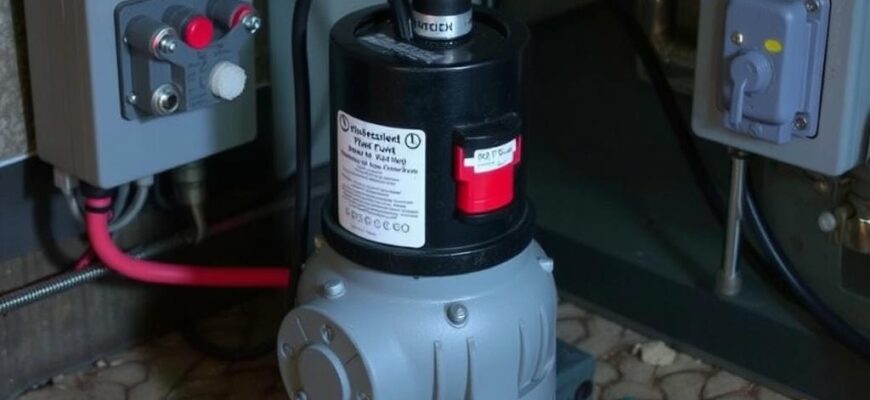

Почему скважинный насос выбивает автомат: причины, диагностика и решения

Когда в доме внезапно пропадает вода и автомат в щитке регулярно «вырубается», это раздражает и пугает одновременно. В этой статье подробно разбираем, почему скважинный насос выбивает автомат, какие факторы обычно приводят к таким отключениям и как последовательно подойти к поиску и устранению неисправности. Материал ориентирован на тех, кто хочет понять проблему глубже и принять обоснованное решение: чинить самому или вызывать специалиста.

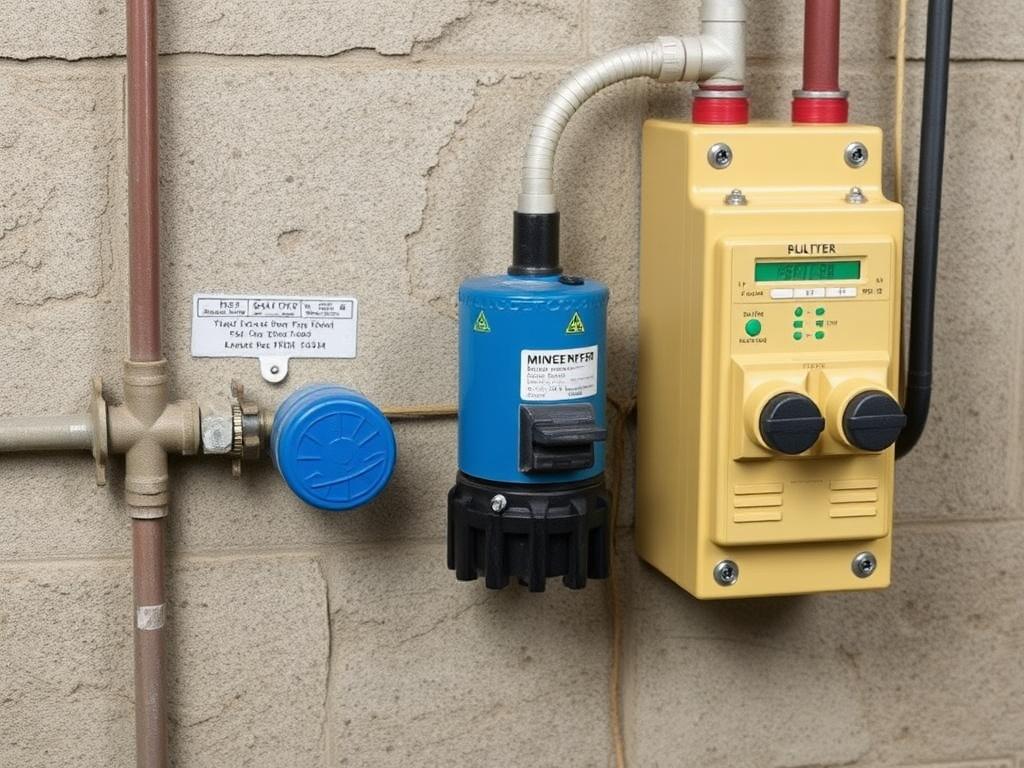

Как устроены защита и почему она должна срабатывать

Автоматический выключатель (автомат) предназначен для защиты проводки и оборудования от коротких замыканий и перегрузок. В бытовой практике часто используются автоматы с тепловой и магнитной защитой, а также устройства дифференциальной защиты — УЗО или УЗО/ВА. Понимание типа защиты помогает понять, почему происходит отключение: короткое замыкание вызывает мгновенную срабатываемость магнитной части, а перегрузка — медленный тепловой отклик.

Кроме автомата, на линию насосов могут ставить дополнительные элементы: тепловые реле, контакторы, предохранители и реле скорости. Они добавляют уровни защиты и иногда сами оказываются причиной отключений, если настроены неправильно. Для подземных насосов часто применяют РН-автоматику и пускозащитные блоки; такая периферия реагирует не только на ток, но и на условия работы — сухой ход, переворот фазы, длительные пуски.

Важно помнить: автомат в щитке реагирует на электрические параметры, а не на гидравлику напрямую. Однако гидравлические проблемы приводят к электрическим аномалиям — перегрузке двигателя или повышенным токам при заклинивании, и именно это становится непосредственной причиной срабатывания. Поэтому анализ надо вести в двух плоскостях одновременно — электрической и механической.

Электрические причины отключений

На первом месте среди электрических причин чаще всего стоят короткие замыкания и утечки на землю. Короткое замыкание возникает при повреждении изоляции кабеля, при попадании воды в соединительные коробки, при контакте фаз с корпусом двигателя. Утечка на землю фиксируют УЗО или автомат с устройством защитного отключения; она опасна тем, что может означать, что ток идёт через воду или влажный корпус — это риск для людей и оборудования.

Другой частый источник срабатывания — превышение пускового или рабочего тока. Электрический мотор при запуске потребляет ток, существенно превышающий номинальный. Если автомат неправильно подобран или оборвана фаза в трёхфазной сети, пуск вызывает перегрев и срабатыванию тепловой части. Особенно актуально для длинных кабельных линий и домов с нестабильным напряжением.

Проблема может крыться и в самом автомате. Старые или неправильно подобранные автоматы чувствительны к кратковременным пиковым токам, а защитные характеристики не соответствуют типу двигателя. Наконец, частые отключения могут быть следствием коррозии контактов в коробках или на клеммах автомата; повышенное сопротивление в соединениях приводит к локальному нагреву и изменениям рабочих параметров.

Короткое замыкание в кабеле или двигателе

Короткое замыкание в линии питания насоса чаще всего возникает из-за повреждения изоляции кабеля при прокладке, замыканий в местах соединения или проникновения воды в муфту. Такое замыкание вызывает мгновенное срабатывание магнитной части автомата, и при сильном замыкании можно услышать характерный хлопок. Проверить это можно визуально и затем измерениями мегомметром и многометром.

Если короткое внутри самого электродвигателя, то владельцу будет сложно диагностировать проблему без демонтажа оборудования. Признаки такого дефекта — мгновенные выключения при попытке запуска, запах горелой изоляции и нулевая или очень низкая сопротивляемость обмоток при измерении. В ряде случаев ремонт ограничивается намоткой повреждённых обмоток, но чаще требуется полная переборка у специалиста.

Утечка тока на землю и срабатывание УЗО

УЗО реагирует на разницу между током в фазе и нуле, то есть фиксирует утечку. В случае скважинного насоса влагозащищённость кабеля нарушается, и со временем в местах заводских или полевых соединений скапливается вода. Это проявляется как постепенное снижение сопротивления изоляции, что и приводит к дифференциальному току. УЗО отключит цепь, даже если автомат при этом не видит короткого замыкания.

Типичный случай — муфта у оголовка скважины была герметична внешне, но внутрь попала вода через микротрещину в гофре кабеля. Это вызывает утечку, особенно при повышенных уровнях влажности и резких перепадах температуры. Для диагностики применяют мегомер и специальные тестеры УЗО — они показывают наличие токов утечки без вскрытия скважины.

Пусковой ток и неправильная селективность защиты

Электродвигатели, особенно однофазные с пусковыми конденсаторами, потребляют в момент запуска токы, многократно превышающие номинальные. При плохом подборе автомата или при использовании чувствительных УЗО/автоматов, срабатывание может происходить именно из-за пускового импульса. Производители рекомендуют для моторов выбирать автоматы с соответствующими характеристиками и временем выдержки.

Селективность защиты означает, что должны срабатывать только ближайшие к месту неисправности устройства, а не основной щит. Если автомат в щитке имеет слишком жёсткую характеристику, он будет отключать линию при каждом запуске. Решение — замена автомата на тип, выдерживающий кратковременные пиковые токи, или установка моторного защитного реле, которое учитывает длительность и величину тока.

Неправильное подключение или фазы

В трёхфазных системах ошибочное чередование фаз, обрыв одной из фаз или значительная разница напряжений между ними вызывает несимметричную нагрузку на мотор. Это проявляется повышенным током в оставшихся фазах и, как следствие, срабатыванием автомата или теплового реле. Проверка полярности и фазности при установке насоса — обязательный пункт, особенно если в доме недавно проводились работы на щитке.

Ещё одна распространённая ошибка — подключение трёхфазного насоса к однофазной или использование неподходящего конденсатора у однофазных моторов. Такие некорректные схемы не только приводят к срабатыванию защиты, но и быстро выводят агрегат из строя из-за повышенных токов и вибраций.

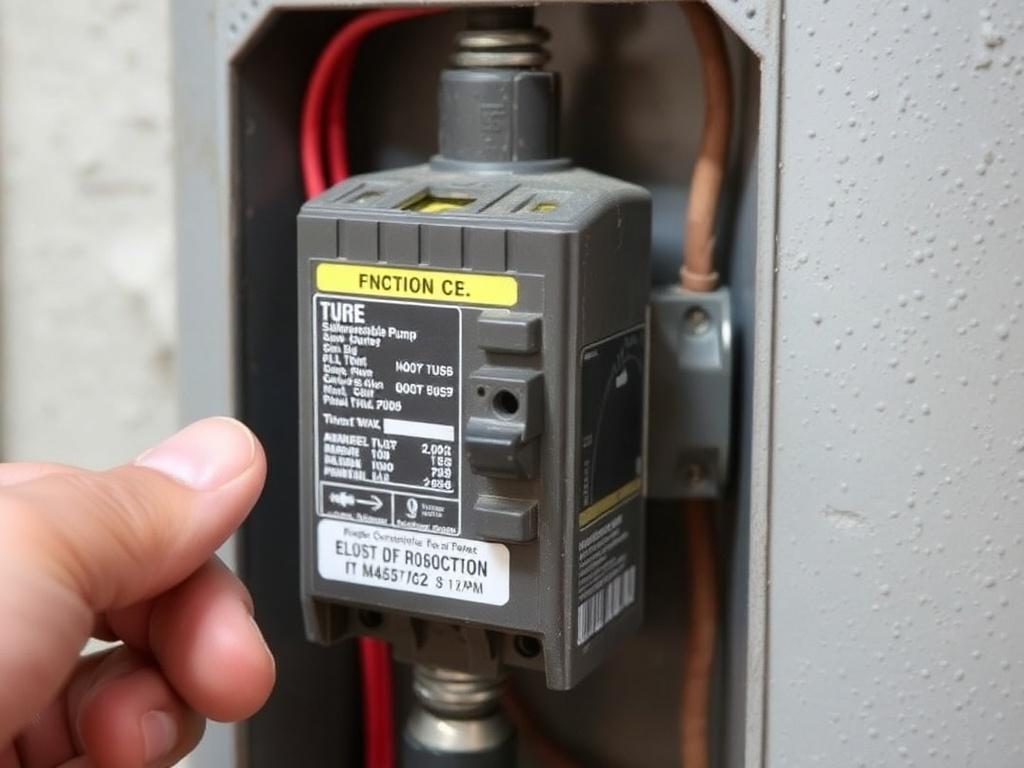

Механические и гидравлические причины, провоцирующие электрические аномалии

Электрический ток — лишь следствие физических процессов в насосе. Механические неисправности, такие как заклинивание рабочего колеса, попадание крупных частиц, выработка подшипников или забитый фильтр, вызывают рост механической нагрузки, что отражается в повышенном токе на двигателе. Такой рост может вызвать срабатывание автомата по тепловому параметру.

Сухой ход — отдельная и опасная проблема. При отсутствии воды в скважине ротор и подшипники не охлаждаются, скользящие части нагреваются, и сопротивление изоляции падает. Автомат может и не отключить устройство вовремя, поэтому владельцу рекомендуется использовать датчики уровня или защитные реле, отключающие питание при отсутствии воды.

Другой сценарий — гидравлический удар или резкое изменение режима из-за закрытия или открытия запорной арматуры. Такие скачки давления могут привести к вибрации, заклиниванию или ударным нагрузкам на вал и рабочее колесо, после чего мотор начинает потреблять нестандартный ток и автомат реагирует на аномалию.

Заклинивание или износ подшипников

Подшипники в погружном насосе испытывают серьёзную нагрузку. С течением времени они изнашиваются, появляется люфт или заклинивание, что сразу отражается в механике и в токе потребления. Часто владельцы замечают посторонние шумы в работе насоса перед тем, как автоматика начнёт аварийно отключать питание.

Проверить состояние подшипников можно только после подъёма насоса, однако косвенные признаки есть: повышенные пульсации давления, увеличение вибраций на оголовке, изменение потребляемого тока под нагрузкой. В большинстве случаев восстановление предполагает переборку узла и замену изношенных подшипников.

Попадание посторонних предметов и загрязнение рабочего колеса

На вибрационных и центробежных насосах рабочее колесо восприимчиво к крупным частицам. Песок, камни, большие завязшие волокна — всё это может застрять между крыльчаткой и корпусом, вызвать дисбаланс и заклинивание. Результат — резкий рост токового потребления и отключение автомата.

Песок в скважине — отдельная тема. Даже при правильной установке фильтра или сетки количество абразива постепенно накапливает износ, портит уплотнения и подшипники. Для скважин в песчаных слоях рекомендуют регулярную проверку и чистку, а при необходимости замену фильтрующих элементов и использование насосов с пескозащитой.

Проблемы с обратным клапаном и гидроаккумулятором

Иногда причина отключений лежит вне самого насоса. Неправильно установленный или неисправный обратный клапан приводит к постоянным пускам и остановкам из-за стравливания воды назад в скважину. Частые пуски увеличивают суммарную нагрузку на агрегат и могут привести к срабатыванию автомата из-за многократных стартовых токов.

Аналогично, проблемы с гидроаккумулятором и настройкой давления ведут к «коротким» циклам работы насоса. Если мембрана бака пробита или давление в нём упало, насос будет включаться чаще, что повышает вероятность перегрева и преждевременного износа электрокомпонентов.

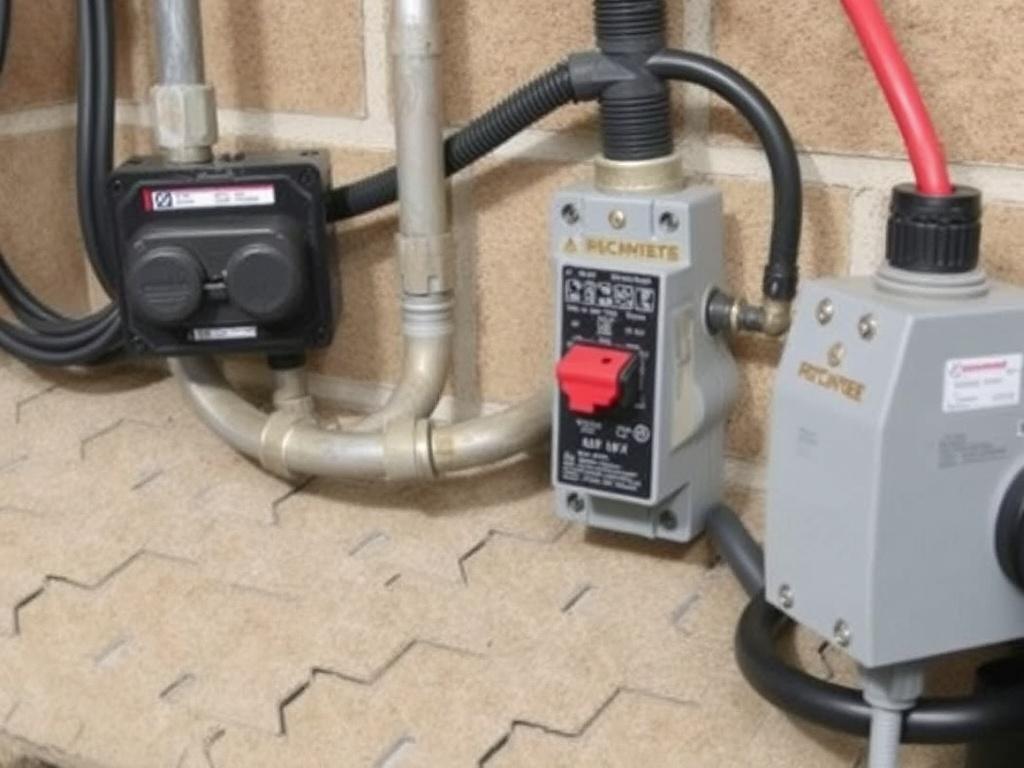

Как правильно выбирать защиту и пусковое оборудование

Выбор защитного автомата для линии питания скважинного насоса — не простая формальность. Нужно учитывать тип двигателя (одно- или трёхфазный), его номинальный ток, пусковой ток, длину кабеля и условия эксплуатации. Многое зависит от конкретной электросети: напряжение, стабильность и наличие других потребителей на той же линии.

Решение часто состоит в комбинировании устройств: автомат в щитке для линий, тепловое реле в пусковом блоке и УЗО для защиты от токов утечки. Для крупных насосов целесообразна установка пускателя с тепловым реле и контактором, а для особо тяжёлых пусков — применение мягкого пускающего оборудования: автотрансформатора, пускового резистора, или частотно-регулируемого привода (частотник).

Особое внимание к характеристике автомата — B, C, D. Для двигателей с высоким пусковым током рекомендуют автоматы с более пологой магнитной характеристикой, чтобы избежать ложных срабатываний на пуске. В то же время автоматика не должна быть слишком «мягкой» — при реальном коротком замыкании важно быстро отключать цепь.

Мягкий пуск и частотные приводы

Soft-starter и преобразователь частоты позволяют снизить пусковой ток и продлить срок службы механических узлов. Soft-starter даёт плавный набор оборотов, снижая величину и резкость стартового тока, а частотник позволяет точно регулировать скорость и адаптировать насос к нагрузке. Оба варианта особенно полезны в системах с длинными кабелями и чувствительной сетью.

Частотник также помогает избежать гидроударов при пуске и остановке, управлять давлением и снижать количество пусков за счёт более гибких режимов. Однако установка частотного привода требует правильного подбора по мощности и защиты от перегрузок, а также фильтрации, если сеть чувствительна к гармоникам.

Пошаговая диагностика: как искать неполадку

Начинайте с простого и постепенно переходите к более сложным проверкам. Самый безопасный порядок действий: визуальный осмотр, проверка напряжения в щитке, измерение тока при запуске, измерение сопротивления изоляции кабеля и обмоток, затем вскрытие соединительных коробок и осмотр оголовка скважины. Такой подход экономит время и помогает исключить банальные причины.

Перед началом обязательно отключите питание и используйте средства индивидуальной защиты. Работы на оголовке и щитке требуют аккуратности: плохой контакт на клеммах легко приводит к искрению и разогреву. Если у вас нет опыта работы с электроприборами — стоит пригласить электрика для первых шагов диагностики.

Ниже приведён упрощённый алгоритм проверки, который поможет локализовать проблему и принять решение о ремонте или замене компонентов.

• Визуальный осмотр: проверьте автомат, состояние кабеля, оголовок и клеммы.
• Проверка напряжения: измерьте напряжение в щитке и на вводах насоса при включении.
• Измерение тока: при запуске замерьте пусковой и рабочий ток с помощью токоизмерительных клещей.
• Изоляция: измерьте сопротивление изоляции кабеля и обмоток мегомметром.
• Механика: оцените гидравлические параметры, проверьте наличие воды и состояние фильтров.
• Пусковая аппаратура: проверьте конденсатор, контактор и тепловое реле в пусковом блоке.

Инструменты и измерения

Набор минимальных инструментов включает мультиметр, мегомметр, токоизмерительные клещи и испытатель УЗО. Для проверки пускового тока нужны клещи с достаточным диапазоном. Мегомер необходим для проверки изоляции: значения ниже 1 МОм считаются критическими для большинства бытовых установок и требуют внимания.

При измерениях обращайте внимание на разницу между фазами и на стабильность показаний. Если при запуске токи кратковременно достигают больших значений, это нормальное явление, но если ток остаётся повышенным после набора оборотов — это признак механической нагрузки или проблем с обмотками. Записывайте показания для сравнения и передачи мастеру при необходимости.

Типичные измерения и их интерпретация

Знание ориентировочных параметров помогает быстро определить характер неисправности. Если пусковой ток значительно выше ожидаемого и автомат срабатывает мгновенно — подумайте о коротком замыкании. Если ток нормализуется после старта, но позже растёт — вероятны механические проблемы или перегрузка при работе. Низкие показания при запуске могут указывать на обрыв фазы или неисправность подключений.

Ниже приведена примерная таблица ориентировочных пусковых и номинальных токов для типичных бытовых насосов. Эти цифры усреднённые и зависят от конкретной модели и напряжения, но дают представление о соотношениях.

Мощность насоса, кВт	Номинальный ток, A (220 В)	Пусковой ток, кратность от номинала	Номинальный ток, A (380 В)
0.75	4.5 — 6	3 — 7	1.5 — 2.5
1.5	8 — 10	3 — 6	3 — 4.5
2.2	12 — 14	3 — 6	4.5 — 6
4.0	20 — 24	3 — 5	7 — 9

Важно: таблица даёт усреднённые ориентиры. Для точного подбора защиты и диагностики следует ориентироваться на паспортные данные конкретного двигателя и рекомендации производителя.

Что можно сделать самостоятельно, а что требует специалиста

Некоторые действия по диагностике и мелкому ремонту вполне выполнимы самостоятельно, если вы уверенно обращаетесь с инструментами и соблюдаете технику безопасности. Это: проверка автомата и его замена на подходящий, измерение напряжения в щитке, проверка состояния внешнего кабеля, визуальный осмотр оголовка скважины и замена обратного клапана или фильтра.

Работы, связанные с демонтажем погружного насоса, ремонтом обмоток электродвигателя, устранением дефектов внутри скважины или пересечением и повторной герметизацией кабеля лучше доверить специалистам. Демонтаж требует подъёмного механизма, а ошибки при соединении и герметизации могут привести к новым и более серьёзным поломкам.

Если вы обнаружили сильное падение сопротивления изоляции, запах гари, сильные шумы или явные механические повреждения, не пытайтесь включать насос в сеть. Отключите питание и вызовите сервисный центр — продолжительная работа в таких условиях быстро выведет из строя дорогостоящий агрегат.

Примеры из практики: мои случаи и выводы

Один из типичных случаев, с которыми мне приходилось сталкиваться, начался с регулярных отключений автомата через несколько секунд после запуска. На месте оказалось, что кабель, проложенный в гофре, был перегрызён грызуном и влага постоянно подтекала в муфту. Визуально проблема почти не проявлялась, но при проверке мегометром сопротивление изоляции быстро падало, и УЗО срабатывало.

В другом эпизоде хозяин хозпостройки сам устанавливал насос и подключил трёхфазный мотор к однофазной сети через старый конденсатор. Это приводило к асимметрии токов и перегреву двигателя. После корректного подключения и установки пускового устройства проблема решилась, но мотор уже имел признаки раннего износа.

Эти истории подкрепляют главное правило: многие неисправности можно предотвратить регулярным обслуживанием и внимательной установкой. Небрежная прокладка кабеля, экономия на защите и спешка при монтаже часто обходятся дороже, чем профессиональная работа с самого начала.

Профилактика: как снизить риск отключений

Регулярное обслуживание и правильный подбор оборудования снижают вероятность неожиданных отключений. Рекомендуется раз в год проверять состояние кабеля, герметичность муфт и оголовка, состояние обратного клапана и фильтров, а также параметры давления в гидроаккумуляторе. Профилактика особенно важна при сезонных изменениях уровня грунтовых вод.

При проектировании системы учитывайте будущие условия эксплуатации: длину кабеля, качество воды, наличие песка и других частиц, возможные перепады напряжения в сети. Для участков с нестабильным напряжением имеет смысл установить стабилизатор или частотный привод, который защитит не только насос, но и всю систему водоснабжения.

Не экономьте на клеммных и герметизирующих соединениях. Коррозия контактов и некачественная герметизация — одни из наиболее частых причин появления токов утечки и коротких замыканий. Правильно выполненная муфта и качественный кабель окупят себя долгими годами без аварий.

Рекомендации по подбору автомата и дополнительных устройств

Для небольших однофазных насосов мощностью до 1.5 кВт чаще всего подходят автоматы с характеристикой C и номиналом на 25-40% выше рабочего тока двигателя. Для трёхфазных моторов выбор зависит от напряжения и пусковых характеристик, иногда целесообразно применять автоматику с временной выдержкой. УЗО устанавливают при наличии риска утечек, особенно у владельцев, где скважина расположена близко к дому.

Тепловое реле в пусковом блоке должно быть настроено на рабочий ток двигателя, а контактор — иметь запас по коммутируемому току. При сомнениях лучше проконсультироваться с электриком: неправильная настройка теплового реле может приводить как к ложным отключениям, так и к недостаточной защите мотора.

Если в доме часто возникают скачки напряжения или к сети подключено много энергоёмких приборов, рассмотрите установку стабилизатора или резервного источника питания. Для сложных систем полагаются на специализированные решения: частотные приводы, устройства плавного пуска и селективные защиты, которые подбирает инженер с учётом всех факторов.

Понимание взаимосвязи электрических и механических причин отключений помогает быстро локализовать проблему и выбрать адекватное решение. Сначала исключают простые неисправности — состояние кабеля, автомат, давление в баке — затем переходят к измерениям и замерам. В сложных ситуациях не стоит рисковать: качественный ремонт и правильный подбор защиты вернут системе надёжность на долгие годы.
