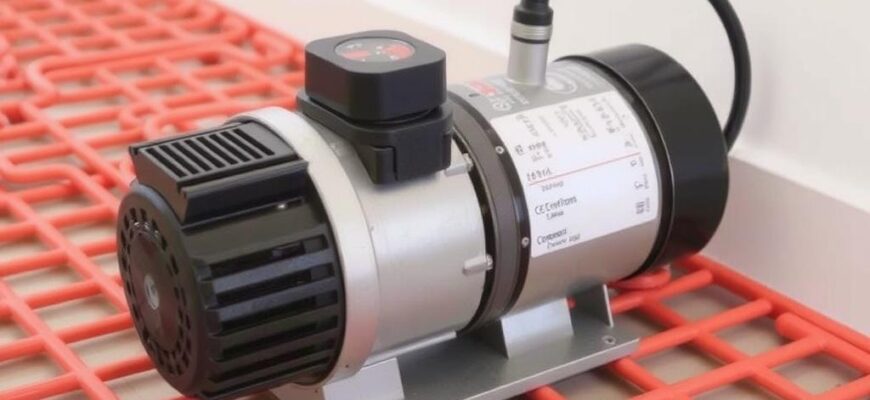

Частотный насос для тёплого пола: как он работает, зачем нужен и как выбрать правильно

Тёплый пол перестал быть роскошью и стал широко распространённым решением в квартирах и частных домах. В этой статье я подробно расскажу о частотном насосе для тёплого пола: от принципа работы до практических советов по выбору, монтажу и наладке. Материал опирается на технические принципы, собственный опыт и реальные наблюдения при установке систем отопления. Читатель получит конкретные рекомендации и сможет оценить, стоит ли внедрять регулируемый насос в своём проекте.

Что такое регулируемый насос и чем он отличается от обычного

Регулируемый насос — это циркуляционный насос с возможностью плавного изменения скорости вращения ротора при помощи частотного регулирования. В системах тёплого пола он заменяет традиционные насосы с постоянной скоростью, обеспечивая точное соответствие подачи теплоносителя фактической потребности. Ключевое преимущество — управление расходом и давлением без механических переключений, что снижает потери энергии и улучшает комфорт.

В основе лежит преобразователь частоты или встроенная электронная плата, которые изменяют напряжение и частоту питающей сети, управляя скоростью двигателя. За счёт этого насос может работать на минимально необходимой мощности большую часть времени, а не постоянно «перекачивать» избыточный объём воды. Как результат — меньше шума, меньше износа компонентов и более ровная температура по контурам.

Отличие от насосов с несколькими скоростями очевидно: у них есть фиксированные ступени, тогда как регулируемый насос плавно меняет обороты. Это важно в системах с несколькими контурами и различными гидравлическими сопротивлениями, где точное совпадение расхода с нагрузкой критично для равномерного прогрева поверхности.

Принцип работы и управление

Работа частотного насоса основана на изменении частоты питающего напряжения, что приводит к изменению частоты вращения электродвигателя. Управление может быть простым — ручная регулировка скорости, а может быть автоматическим — по сигналам датчиков давления, температуры или по кривой «Δp-s» (разница давления в зависимости от скорости). Автоматические режимы удобнее, так как насос сам подстраивается под условия эксплуатации.

Часто используются три основных режима контроля: постоянный напор, напор, пропорциональный расходу, и режим по заданной температурной кривой. В системах тёплого пола наиболее востребован режим, поддерживающий минимально необходимое давление в контуре, что предотвращает переток и шум. Благодаря этому можно избежать перекоса температуры между комнатами и снизить потребление электроэнергии.

Современные модели оснащены интерфейсами для связи с внешними контроллерами — Modbus, аналоговые входы, реле. Это даёт возможность интегрировать насос в систему умного дома или в котёл с погодозависимым управлением. При правильной настройке насос и контроллер работают согласованно, поддерживая комфорт и экономию.

Преимущества использования в системах тёплого пола

Главный плюс — экономия электроэнергии. В типичном частном доме насос с частотным регулированием может потреблять существенно меньше электроэнергии, чем насос постоянной мощности, особенно в межсезонье и ночью. Это не абстрактный аргумент: когда нагрузка мала, насос переходит в экономичный режим и работает с минимальными оборотами.

Ещё один важный эффект — улучшение гидравлического баланса. Тёплый пол состоит из множества контуров с различной длиной и сопротивлением. Регулируемый насос мягко подстраивает подачу так, чтобы длинные и короткие контуры получали оптимальный расход без необходимости частых балансировочных клапанов. Это уменьшает вероятность «холодных пятен» и повышает стабильность системы.

Кроме того, снижается уровень шума и вибрации. При работе на низких оборотах насос почти не слышен, а вибрационные нагрузки на трубопровод минимальны. Это особенно важно в спальнях и детских комнатах, где шум от оборудования нежелателен.

Типичные сценарии применения

Частотное регулирование актуально в частных домах, где система тёплого пола комбинируется с радиаторами или с котлом на твердом топливе. В таких конструкциях нагрузка меняется по времени и по зонам, а плавная подстройка насоса облегчает управление. В многоквартирных многоконтурных системах также заметна выгода — экономия и комфорт распространяются на все этажи.

Ещё один сценарий — наладка системы с низкотемпературным источником тепла: тепловые насосы, конденсационные котлы, солнечные коллекторы. Они чувствительны к гидравлическим условиям, и частотный насос помогает оптимизировать выходную температуру и снизить энергорасход источника. В результате система работает эффективнее и дольше сохраняет стабильные параметры.

Наконец, частотные насосы полезны при модернизации старых систем: заменив обычный насос на регулируемый, можно без значительных переделок улучшить гидравлику и снизить затраты на электроэнергию. Часто это один из первых шагов при реконструкции отопления в многоквартирном доме или при переоборудовании котельной.

Как подобрать насос: алгоритм и расчёты

Выбор начинается с расчёта тепловой нагрузки каждого контура и требуемого расхода. Нельзя опираться только на мощность котла: необходимо знать перепад температуры и длину труб. Типичное требование для тёплого пола — малый перепад температуры (5–7 °C), поэтому важен точный подбор расхода, чтобы обеспечить нужную теплопередачу от поверхности.

Далее нужно определить необходимый напор, учитывая суммарное гидравлическое сопротивление контура и местные потери в коллекторе, кранах и фитингах. Для системы с несколькими контурами напор обычно рассчитывают по самому длинному и сложному маршруту. К полученным данным выбирают насос по рабочей точке на кривой расход-напор.

При выборе регулируемого насоса стоит учитывать диапазон регулирования по частоте: чем шире, тем более экономически выгодна эксплуатация. Также обратите внимание на минимум оборотов, при котором насос сохраняет стабильную подачу без кавитации. Если информация недоступна, разумно обратиться к технической документации производителя или к сервисному инженеру.

Практические параметры для расчёта

Для упрощения представлю набор параметров, которые обычно используются при подборе: теплопотери помещения, ΔT системы, необходимый расход в л/мин и суммарный напор в метрах водяного столба. Эти параметры задают рабочую точку для насоса и помогают выбрать подходящую модель с учётом запаса по мощности.

Кроме этого учитывают характеристики источника тепла: минимальная и максимальная температура на подаче, возможные требования к реверсу и защитам от низкой температуры. В некоторых системах нужно предусмотреть байпас или обводной клапан для защиты котла при низком расходе, так что это тоже входит в расчёт.

Рекомендую фиксировать все данные в таблице при проектировании. В ней удобно сопоставлять несколько моделей насосов по кривой и выбирать ту, которая лучше всего ложится на требуемую рабочую точку. Такой подход минимизирует риск покупки «слишком большого» или «слишком слабого» оборудования.

Параметр	Типичная величина	Примечание
ΔT	5–7 °C	Для стяжки и тёплой поверхности
Расход на контур	2–8 л/мин	Зависит от длины и мощности
Напор	0.5–5 м	Чаще всего для тёплого пола достаточно малого напора
Диапазон регулирования	30–100% оборотов	Широкий диапазон улучшает экономию

Совместимость с источниками тепла и контроллерами

Частотные насосы нормально уживаются с любыми низкотемпературными источниками: конденсационными котлами, воздушными и геотермальными тепловыми насосами, солнечными системами. Важнее правильно согласовать температурные и гидравлические параметры. Например, при подключении к твердотопливному котлу нужна особая логика для защиты котла от низких температур и для обеспечения цепочки запуска.

Современные насосы имеют интерфейсы для связи с внешними контроллерами, что позволяет реализовать сложные схемы управления: погодозависимая коррекция, температурная балансировка по комнатам, приоритет горячего водоснабжения. Интеграция облегчает управление и повышает общую эффективность системы.

Если в схеме используется контроллер котла, важно убедиться, что сигналы и алгоритмы не конфликтуют между собой. Иногда требуется настройка приоритета или реализация отдельных управляющих алгоритмов, чтобы насос не работал постоянно на максимуме при некорректных командах от контроллера.

Монтажные нюансы: что важно учесть при установке

При монтаже частотного насоса обратите внимание на горизонтальность и жёсткость крепления: вибрации передаются на трубопровод. Рекомендуется использовать гибкие подводки и антивибрационные крепления, особенно если оборудование расположено в жилой зоне. Неправильное крепление повышает шум и ускоряет усталость соединений.

Не забывайте о правильной ориентации потока — маркировка на насосе показывает направление. Нарушение направления приведёт к неэффективной работе и может повредить устройство. Также соблюдайте требования к минимальному количеству оборотов и наличию обратного клапана, если это необходимо по проекту.

Электромонтаж и кабели питания нужно выполнять согласно требованиям производителя и нормам электробезопасности. Частотный преобразователь и насос чувствительны к качеству электропитания, поэтому хорошая защита от перенапряжений и аккуратная разводка избавят от многих проблем в будущем.

Гидравлические советы при монтаже

Рекомендую установить отсекающие клапаны до и после насоса для удобства обслуживания. Это позволит быстро снять насос без слива всей системы. Также полезно предусмотреть поддон или место для слива на случай протечки, особенно при монтаже в техническом помещении.

Установка подпиточного клапана, манометра и термометра возле насоса облегчает первичную наладку и диагностику. Такие простые инструменты помогают в первые недели эксплуатации отслеживать правильность параметров и быстро устранить отклонения. Подпитка тоже должна быть организована с возможностью регулировки и контроля качества воды.

Наконец, продумайте доступ для обслуживания и возможности замены. Частотный насос — это рабочий компонент системы, прослужит долго при корректной эксплуатации, но рано или поздно потребует вмешательства. Удобный доступ экономит время и деньги при ремонте.

Пусконаладка и настройка

Первичная наладка включает проверку гидравлических соединений, удаление воздуха из системы и установку рабочих параметров частоты. Удаление воздуха особенно важно для тёплых полов, так как воздух снижает теплоотдачу и может вызывать шум. Процедура прокачки выполняется через выпускные клапаны коллекторов и через воздушные сепараторы.

Далее настраивается рабочая кривая насоса. Для комфортной работы лучше выбирать режимы с поддержанием заданного давления или с адаптивной коррекцией. При этом стоит учитывать инерционность тёплого пола — резкие изменения подачи не должны приводить к колебаниям температуры. Гладкая регулировка обеспечивает равномерное распределение тепла.

Не пренебрегайте проверкой автоматик безопасности: датчиков минимальной температуры, ограничителей по току и защит от сухого хода. При наладке важно установить допустимые пределы частоты, ниже которых насос не должен опускаться, чтобы избежать кавитации и чрезмерного износа.

Экономика: во сколько окупается инвестиция

Экономический эффект зависит от множества факторов: структуры системы, сезонности работы, тарифов на электроэнергию и степени автоматизации. В реальных проектах замена обычного насоса на частотный часто окупается в пределах 2–5 лет благодаря снижению потребления электроэнергии и уменьшению износа оборудования. Чем больше режимов низкой нагрузки — тем быстрее окупаемость.

Нельзя забывать и о косвенных выгодах: уменьшение шума повышает комфорт, сокращение перегрева поверхности уменьшает количество жалоб жильцов, а плавная гидравлика продлевает срок службы коллектора и отопительных секций. Все эти факторы тоже можно перевести в условную экономию при длительной эксплуатации.

Чтобы оценить окупаемость, сравните годовое потребление электроэнергии насосом до и после модернизации. Уменьшение потребления на 20–40% — типичный диапазон при грамотной настройке, но конкретные числа зависят от конкретной схемы и климатических условий.

Типичные проблемы и способы их решения

Наиболее частая проблема — шум и вибрации. Они возникают из-за слишком высоких оборотов, воздушных пробок или неправильного крепления. Первое, что нужно сделать — снизить обороты и проверить наличие воздуха в системе. Часто этого достаточно, чтобы устранить неприятный звук.

Другой распространённый дефект — кавитация, проявляющаяся гулом и падением производительности. Причины — недостаточный напор на всасывании, грязь в насосе или неправильная ориентация. Решения: обеспечить правильный напор всасывания, установить фильтры и прочистить систему. В некоторых случаях помогает установка расширительного бака или изменение схемы подпитки.

Если насос не выходит на рабочую точку, причиной может быть некорректная настройка преобразователя частоты или конфликт управляющих сигналов от контроллера. В этом случае проверяют логические сигналы, проводку и параметры регулятора. Иногда достаточно сменить режим управления на более подходящий для данной конфигурации системы.

Техническое обслуживание и срок службы

Регулярное обслуживание включает проверку уплотнений, очистку фильтров и мониторинг работы подшипников. Для насосов в домашних системах этого обычно достаточно раз в год — перед началом отопительного сезона. Важно наблюдать за током мотора и уровнем шума: их изменение сигнализирует о потенциальных проблемах.

Типичный срок службы качественного циркуляционного насоса при правильной эксплуатации — 10–15 лет. Использование частотного регулирования может продлить срок благодаря мягкому запуску и снижению пусковых токов. Однако на срок влияет качество монтажа, жёсткость воды и частота перегрузок.

При замене материалов обращайте внимание на оригинальные уплотнители и комплектующие. Неоригинальные запчасти дешевле, но иногда приводят к снижению надёжности. Если есть возможность, лучше поддерживать контакты с сервисной службой производителя или авторизованным центром.

Интеграция с умным домом и удалённый контроль

Подключение к системам умного дома открывает дополнительные возможности: дистанционная диагностика, управление по расписанию, адаптация к тарифам на электроэнергию. При интеграции насос может понижать обороты в пиковые тарифы и повышать их при снижении тарифа, что уменьшает затраты на электроэнергию.

Также полезны сценарии типа «режим отпуска» и «защитный прогрев», которые поддерживают минимальную температуру в помещениях при длительном отсутствии жильцов. Управление по данным погодного прогноза позволяет оптимизировать работу источника тепла и насоса, обеспечивая экономичную работу.

Для интеграции выбирайте модели с открытыми протоколами связи или с адаптируемыми интерфейсами. Это упрощает настройку и предотвращает блокировку оборудования в случае смены оборудования умного дома в будущем.

Выбор производителя: на что обращать внимание

При выборе производителя учитывайте репутацию, наличие сервисной поддержки и доступность запчастей. На рынке есть проверенные бренды с широким ассортиментом регулируемых насосов и преобразователей частоты. Хорошо зарекомендовавшие себя компании предлагают подробную документацию и поддержку по выбору и наладке.

Не менее важна гарантия и сеть сервисных центров в вашем регионе. Даже качественный насос потребует профилактики или замены деталей, и удобство сервиса влияет на общий опыт эксплуатации. При покупке уточняйте условия гарантии и перечень сервисных вмешательств, покрываемых ею.

Кроме того, посмотрите на энергопотребление в номинальном и минимальном режимах, уровень шума и степень защиты корпуса. Эти показатели помогут оценить, насколько устройство соответствует условиям вашего помещения и требованиям к уровню комфорта.

Личный опыт: примеры из практики

В одном из моих проектов, когда дом был оборудован несколькими зонами тёплого пола, мы заменили старый насос на регулируемый и добились заметного выравнивания температур по комнатам. Долгие контуры перестали «перетягивать» тепло на себя, и баланс стал проще поддерживать вручную. Этот эффект воплотился без изменений в разводке — только замена оборудования.

В другом случае, при модернизации котельной в дачном доме, насос с частотным регулированием помог снизить потребление электроэнергии в межсезонье почти вдвое по сравнению с прежней схемой. Это был очевидный экономический эффект: владелец заметил снижение счетов уже в течение первого отопительного сезона.

Такие примеры показывают, что правильно подобранный и настроенный насос реально улучшает работу системы. Главное — учитывать все факторы при проектировании и не экономить на настройке и монтаже, иначе потенциал устройства останется неиспользованным.

Сравнение: частотный насос и другие решения

Альтернатива — насос с несколькими скоростями или система с гидрострелкой и фиксированным циркулятором. Многоскоростные насосы дешевле по цене, но уступают в гибкости и эффективности. Гидрострелка помогает развязать контуры, но сама по себе не решает проблему оптимизации расхода при переменной нагрузке.

Частотный насос выгоден там, где меняется нагрузка — в домах с ежедневной зональной регулировкой и при использовании источников, чувствительных к расходу. Если же система простая и работает почти всегда в одном и том же режиме, выгода от регулирования будет минимальной и выбор можно основывать на цене и надёжности.

В сложных интегрированных проектах комбинация методов даёт лучший результат: гидрострелка для разделения контуров и частотный насос для точного управления подачей. Такой подход минимизирует компромиссы и обеспечивает стабильную работу в любых эксплуатационных условиях.

Экологические и нормативные аспекты

С точки зрения экологии, снижение энергопотребления — прямой вклад в уменьшение углеродного следа. Переход на более эффективные насосы особенно важен при масштабных реконструкциях многоквартирных домов, где суммарная экономия оказывается значительной. Энергосбережение — это не только экономия денег, но и уменьшение нагрузки на электросети.

Нормативы по энергоэффективности и безопасности требуют соблюдения ряда правил при монтаже электрического оборудования и при подключении к системам отопления. Следуйте документам, действующим в вашей стране, и используйте сертифицированное оборудование. Это убережёт от штрафов и позволит эксплуатировать систему без ограничений.

Помимо нормативов, стоит учесть требования по шуму в жилых зданиях. Если насос устанавливается в жилой зоне, выбирайте модели с низким уровнем шума и обеспечьте правильную виброизоляцию. Это улучшит комфорт и поддержит отношения с соседями при установке в многоквартирных домах.

Частые ошибки при проектировании и эксплуатации

Одна из распространённых ошибок — игнорирование реального рабочего режима и выбор насоса «с запасом». Слишком мощный насос приводит к постоянному перерасходу энергии и гидравлическим проблемам. Лучше выбирать устройство, соответствующее реальному рабочему графику, с возможностью плавной коррекции.

Ещё одна ошибка — неправильная настройка преобразователя частоты: установка слишком агрессивных параметров ускорения или торможения, что приводит к гидроударам и снижению ресурса. Настройку лучше проводить постепенно, отслеживая реакции системы и корректируя значения по показаниям приборов.

Неорганизованный воздуховыпуск и отсутствие фильтрации приводят к ускоренному износу и появлению шумов. Простая мера — установка воздухосборников и магнитных фильтров на возврате, что значительно повышает стабильность работы и уменьшает число обращений в сервис.

Рекомендации для разных типов объектов

Для частного дома с несколькими зонами тёплого пола оптимально выбирать насосы с интерфейсами для интеграции и с широким диапазоном регулирования. Это даст гибкость при расширении системы и при подключении новых сценариев управления. Также полезно предусмотреть резервный режим работы на случай отказа контроллера.

В многоквартирных домах при реконструкции целесообразно выбирать решения, которые обеспечивают простоту наладки и автоматику балансировки. Здесь важна централизация управления и наличие сервисной поддержки для быстрой реакции на жалобы жильцов. Хорошая документация и простые настройки ускоряют ввод в эксплуатацию.

Для коммерческих объектов, где важна долговременная эксплуатация и энергоэффективность, стоит рассматривать промышленные серии насосов с расширенными возможностями мониторинга и удалённого контроля. Такие модели дороже, но дают дополнительные инструменты для оптимизации и управления эксплуатационными затратами.

Короткий чек-лист перед покупкой

• Определите реальную тепловую нагрузку и требуемый расход.
• Рассчитайте суммарный напор и оцените гидравлическое сопротивление.
• Выберите насос с подходящим диапазоном регулирования и минимальными оборотами.
• Проверьте интерфейсы для интеграции с контроллерами и протоколами связи.
• Удостоверьтесь в наличии сервисной поддержки и запчастей.
• Запланируйте место установки с удобным доступом и виброизоляцией.

Что ожидать в ближайшие годы: тренды в технологиях

Развитие электроники и коммуникаций делает частотные насосы всё более интеллектуальными. Уже сейчас появляются модели с встроенной аналитикой, возможностью удалённого обновления прошивки и предиктивной диагностикой. Это упрощает обслуживание и повышает надёжность, так как многие проблемы можно предсказать до выхода из строя.

Также усиливается тенденция к интеграции с возобновляемыми источниками: насосы учатся подстраиваться под профиль работы тепловых насосов и солнечных коллекторов, эффективно распределяя поток теплоносителя. В сочетании с накопителями тепла это даёт новые возможности по оптимизации расходов и снижению зависимости от внешних тарифов.

В ближайшие годы можно ожидать также усиления требований по энергоэффективности и расширения регуляторных мер, которые будут стимулировать обмен старых насосов на более экономичные модели. Это откроет дополнительные возможности для владельцев домов и компаний по сервису оборудования.

Полезные выводы и практическая последовательность действий

Если вы рассматриваете внедрение частотного насоса в систему тёплого пола, действуйте поэтапно: проведите расчёты, подберите модель, обеспечьте грамотный монтаж и настройку, проведите испытания и введите систему в эксплуатацию. Такой порядок минимизирует риски и обеспечит эффективную работу оборудования.

Не стоит экономить на проектировании и наладке — это те этапы, которые определяют результат. Хорошо настроенная система компенсирует затраты уже за несколько сезонов, повысит комфорт и уменьшит количество обращений в сервис. При грамотном подходе модернизация приносит ощутимые и долговременные выгоды.

И напоследок: при выборе учитывайте не только цену, но и удобство эксплуатации, наличие сервиса и возможности интеграции с другими элементами системы. Это сбережёт вам много времени и нервов в дальнейшей эксплуатации.
