Как установить коллектор отопления: подробный практический гид

Коллектор — это сердце системы распределения тепла, и от его правильного монтажа зависит удобство эксплуатации и эффективность обогрева. В этой статье я подробно расскажу, как выбрать место для коллектора, какие инструменты и материалы понадобятся, как выполнять крепление, разводку контуров и подключение к котлу. Текст рассчитан на тех, кто делает работу своими руками, но также будет полезен тем, кто контролирует монтаж бригады. Каждый шаг сопровождается конкретными советами и типичными ошибками, которые встречаются в реальных проектах.

Зачем нужен коллектор и какие задачи он решает

Коллектор распределяет теплоноситель по отдельным контурам, обеспечивая равномерный прогрев разных помещений. Вместо пересечения множества труб в узле коллектора вы получаете аккуратную панель с запорной и регулирующей арматурой, что упрощает монтаж и обслуживание. Благодаря коллекторам можно легко отключать или балансировать отдельные петли — это удобно при ремонте или наладке системы.

Еще одно важное свойство коллектора — возможность централизованной установки расходомеров и термостатических клапанов, что даёт точную регулировку и экономию топлива. Правильно спроектированный коллектор снижает гидравлические потери в сети и уменьшает шум в трубах. Если у вас теплый пол и радиаторы в одном доме, коллектор позволяет удобно сочетать эти контуры и подстроить параметры каждого из них.

Типы коллекторов и их особенности

По конструкции коллектора различают однорядные и двухрядные блоки, а также модели с интегрированной гидрострелкой и без нее. Однорядные коллексы удобны для компактных решений и когда нужно небольшое число контуров. Двухрядные конструкции позволяют разместить обратку и подачу плотнее, что сокращает длину подводящих труб и упрощает монтаж.

Материал коллектора бывает из латуни, нержавеющей стали или из композитов и пластика с металлизированными вставками. Латунные и стальные конструкции более долговечны и подходят для систем с повышенным давлением или температурой. Пластиковые коллектора легче и дешевле, но требуют осторожного применения в системах с высокими температурными нагрузками.

Подготовка проекта: что рассчитать и спланировать

Перед покупкой коллектора и началом монтажа сделайте план разводки: отметьте места радиаторов, теплых полов и длину каждой трассы. По каждому контуру рассчитайте длину труб, теплопотери помещения и требуемый расход теплоносителя. Эти данные помогут определить диаметр контуров, требуемую пропускную способность коллектора и необходимость установки циркуляционного насоса с прецизионным подбором производительности.

Также учтите доступ для обслуживания коллектора и расположение приборов контроля — расходомеров, манометров и термометров. Продумайте траектории подводок так, чтобы они не пересекали дверные или коммуникационные каналы и не мешали мебели. Наконец, составьте список расходных материалов и запчастей с запасом — при монтаже часто требуется пара лишних фитингов и прокладок.

Расчет гидравлики и подбор насоса

Для каждой петли определите расход в литрах в минуту, исходя из теплопотребления и разницы температур подачи и обратки. Зная длину трубы и номинальный диаметр, можно оценить потери давления и суммарное сопротивление контура. Суммируя потери всех контуров и учитывая сопротивление коллектора, подберите насос, обеспечивающий необходимую подачу при требуемом напоре.

Если в доме несколько зон с разными режимами работы, стоит рассмотреть насос с регулируемой частотой или установить отдельные насосы для больших петель. Не забывайте о возможности установки частотного регулятора — он позволит экономить электроэнергию и точнее контролировать циркуляцию. При сомнениях проконсультируйтесь с инженером или используйте специальные онлайн-калькуляторы для первичного расчета.

Инструменты и материалы: подробный список

Ниже приведен список основных инструментов, которые потребуются для монтажа: перфоратор или дрель с коронкой для крепежа, набор ключей, газовый или электрический паяльник для полипропиленовых труб, обжимной инструмент для металлопластика, рулетка и уровень. Также полезны изолента, маркеры и набор запасных прокладок. Непосредственно для коллектора приготовьте кронштейны, медную или пластиковую подводку, шаровые вентили и расходомеры.

С материалами проще всего: выберите коллекционный блок по числу контуров с запасом в 1-2 выхода. Для обвязки — трубы соответствующего диаметра, запорная арматура, обратные клапаны и воздухоотводчики. Не забудьте о фреоновой или битумной изоляции, если коллектор будет в холодном помещении, и о прокладках из паронита или фторопластовой ленты для резьбовых соединений.

Где ставить коллектор: выбор места и правила доступа

Оптимальное место для коллектора — техническая зона рядом с котельной или распределительным узлом, где есть доступ к электропитанию и коммуникациям. Высота установки выбирается так, чтобы верхняя точка коллектора была на уровне удобном для считывания расходомеров и обслуживания — обычно на высоте 1,0-1,3 метра от пола. Убедитесь, что перед коллектором есть свободное пространство для открытия кранов и снятия деталей коллектора.

Если коллектор размещается в шкафу или нише, позаботьтесь о вентиляции и доступе к концевым соединениям. Нельзя размещать его в закрытом проходном помещении без возможности эвакуации воды при ремонте. Также учитывайте направление труб и минимизируйте изгибы — это уменьшит потери давления и упростит работу.

Крепление коллектора: подготовка кронштейнов и монтаж на стену

Перед монтажом соберите коллекционный блок на ровной поверхности и проверьте комплектность по паспорту. Разметьте на стене линии крепления, используя уровень и отвес, чтобы блок стоял строго вертикально. Закрепите кронштейны на надежный бетонный или кирпичный основание при помощи дюбелей и анкерных болтов, соблюдая рекомендованный шаг между креплениями.

При креплении избегайте чрезмерного натяга труб — коллектор должен находиться на подложке, но без дополнительного напряжения от подводящих магистралей. Если стена гипсокартонная, усилите нишу несущей рамой или используйте монтажную панель. После фиксации еще раз проверьте вертикальность и горизонтальность, чтобы расходомеры и краны располагались корректно.

Подключение контуров: последовательность работ

Сначала подключают подачу и обратку коллектора к магистрали котла, затем поочередно присоединяют контуры подачи и обратки к каждому выходу. Для пластиковых или металлопластиковых труб используйте обжимные фитинги или пресс-фитинги с уплотнительными кольцами. При работе с резьбовыми соединениями обязательно применяйте льняную уплотнительную нить или фум-ленту, но не передавливайте резьбу слишком сильно, чтобы не повредить уплотнения.

Следите за полярностью подключения: вход подачи должен идти в верхнюю коллекцию, а обратка — в нижнюю, если коллектор двухрядный. Для уменьшения воздуха в системе обязательна установка автоматического или механического воздухоотводчика на верхней части коллектора. Через каждый контур лучше поставить запорно-регулирующую арматуру и шаровые краны для быстрого перекрытия.

Порядок подключения контуров по шагам

Подготовьте подписи для каждого выхода коллектора, чтобы не перепутать помещения при прокладке труб. Подведите подающие трубы к ближайшему выходу и временно закрутите фитинги от руки, затем окончательно закрепите ключом. На обратку ставьте обратный клапан, если планируются параллельные насосы или есть риск обратного тока при отключении одного контура.

После завершения всех подсоединений выполните визуальную проверку герметичности и правильности уклона труб в сторону коллектора. Если используется пол с подогревом, отмечайте контуры по площади или номерам для удобства балансировки. Наконец, аккуратно уложите трубы и зафиксируйте их хомутами, чтобы вибрация и температурные расширения не повредили соединения.

Подключение к котлу и системе отопления

Подключение коллектора к котлу требует учета температурного режима и давления в сети. Между котлом и коллектором часто ставят гидравлическую стрелку или теплообменник, чтобы разделить циркуляционные контуры и уменьшить гидравлические перетоки. Это особенно важно в системах с несколькими отопительными контурами и с разной элеваторной нагрузкой.

Не пренебрегайте фильтрами грубой очистки на подаче котла — они предохраняют насос и коллекторную арматуру от попадания мусора. На подаче можно также установить байпас с термостатическим клапаном для защиты котла от перегрева при малом расходе. При подключении котла к коллектору проверяйте направление потока, герметичность всех фитингов и надежное крепление трубопроводов.

Запорная арматура, расходомеры и балансировка

На каждом контуре установите шаровые краны на подаче и обратке, чтобы иметь возможность быстро перекрыть отдельную петлю. Для регулировки потока используйте балансировочные вентили или встроенные расходомеры с регулировочным штоком. Расходомеры удобны тем, что показывают реальный объём теплоносителя в контуре и облегчают настройку системы.

Балансировка выполняется путем поочередной настройки сопротивлений в каждом контуре до получения требуемого расхода, измеряемого либо расходомером, либо расчетным путем. Важно делать балансировку при рабочих условиях системы — с включенными насосами и прогретым теплоносителем. Неправильная балансировка приводит к перегреву одних помещений и недогреву других, а также к лишним расходам энергии.

Проверка герметичности и продувка системы

После завершения всех соединений систему необходимо протестировать под давлением, рекомендованным к котлу и коллекторам. Используйте манометр и создайте тестовое давление на 1,5-2 раза выше рабочей величины, но не превышайте допустимых показателей деталей. Смотрите на соединения, особенно на резьбовые переходники и обжимные фитинги, и устраняйте подтекания немедленно.

Продувку выполняют с целью удаления воздуха из системы — сначала открывают воздухоотводчики на коллекторах, затем последовательно спускают из контуров воздух через маевские или автоматические клапаны. Если в системе есть циркуляционные насосы с встроенным воздухосборником, используйте их, но контролируйте показания манометра и температуру. После продувки обязательно перепроверьте герметичность при рабочем давлении.

Пуск системы и первичная наладка

Первый запуск делают при небольшом контрасте температур, чтобы избежать термических шоков для труб и приборов. Постепенно поднимайте температуру подачи и отслеживайте поведение насосов и коллектора. При первых признаках вибрации или громкого шума проверьте крепления труб и положение насосов, а также наличие воздуха в контуре.

Проводите настройку термостатов в помещениях, а затем корректируйте балансировочные вентили по показаниям расходомеров. Если в системе используются погодозависимое регулирование или комнатные термостаты, синхронизируйте их работу с насосом и котлом. Записывайте параметры пуска и замеров — это пригодится в будущем для сервисного обслуживания и выявления отклонений.

Обслуживание коллектора и типичные неисправности

Регулярное обслуживание коллектора включает проверку герметичности, состояние фильтров и исправность воздушных клапанов. Раз в сезон стоит промывать фильтр котла и осматривать расходомеры на предмет загрязнений. Пыль и мусор на корпусе коллектора не опасны, но механические повреждения и коррозия элементов требуют немедленного вмешательства.

Типичные проблемы — подтекание в фитингах, забитые фильтры, некорректная работа расходомеров и износ шаровых кранов. Большая часть таких неисправностей решается заменой уплотнений или чисткой фильтров. Если вы обнаружили постоянный недогрев в одной части дома, проверьте балансировку и работу электрических термостатов — они часто становятся причиной неправильной циркуляции.

Советы по безопасности и нормативы

При проведении работ соблюдайте правила безопасного обращения с электроинструментами и газовым оборудованием. Если ваш котел газовый, отключайте подачу газа при выполнении монтажных работ в непосредственной близости. При работе с горячими трубами используйте термостойкие перчатки и защитные очки.

Также учитывайте местные нормы и правила монтажа отопительных систем — они могут требовать обязательной сертификации материалов и подключения системы зарегистрированными специалистами. Документы на монтаж и последующие испытания потребуются при вводе дома в эксплуатацию или при проверке управляющими органами.

Ориентировочные затраты и временные рамки

Стоимость коллектора и комплектующих сильно варьируется в зависимости от материала и количества контуров. Простейший латунный коллектор на 4-6 контуров с нужной арматурой обойдется дешевле, чем промышленные блоки с интегрированной гидрострелкой и циркуляцией. Цены зависят также от региона и бренда, поэтому полезно сравнить несколько предложений перед покупкой.

Временные рамки монтажа зависят от сложности разводки и опыта исполнителя. Для типового частного дома работа по установке коллектора, его обвязке и первичной наладке займет от одного до трех рабочих дней. Если требуется штробление стен, прокладка скрытых трасс или установка дополнительных насосов и тепловых регуляторов, сроки могут увеличиться на несколько дней.

Практические советы и личный опыт

Из личной практики: всегда берите коллектор с запасом по числу выходов на 1-2 контура. Это избавит от необходимости переделывать узел при добавлении систем, например, бойлера косвенного нагрева или дополнительного теплого пола. Когда впервые монтировал систему в своем доме, один лишний выход на коллекторе стал очень кстати для подключения увлажнителя воздуха с подогревом.

Еще одна вещь — маркируйте трубы при прокладке. Несколько раз видел ситуации, когда рабочие путали подачу и обратку, и на отладку уходило лишнее время. Простая цветовая маркировка, надписи или номера контуров сокращают время пусконаладочных работ и делают обслуживание понятным даже через годы.

Чек-лист перед началом работ

Перед тем как начать, пройдитесь по чек-листу: убедитесь в наличии всех фитингов и кронштейнов, проверьте инструменты и запасные части. Убедитесь, что доступ к котлу свободен, есть возможность перекрыть подачу воды и газа. Проверьте документацию на коллектор и соблюдение рекомендованных давлений и температур.

Если вы не уверены в каком-то пункте, лучше приостановить работу и получить консультацию. Ошибки на этапе проектирования часто приводят к затратам в ходе эксплуатации, и их исправление обходится дороже начального монтажа. При планировании бюджета закладывайте небольшой резерв на непредвиденные детали и инструменты.

Таблица: основные элементы коллектора и их назначение

Ниже приведена таблица с ключевыми элементами коллектора, кратким описанием и ориентировочной ролью в системе.

Элемент	Назначение	Примечание
Коллекторный блок	Распределение подачи и обратки по контурам	Выбор по числу выходов и материалу
Шаровые краны	Перекрытие контуров для обслуживания	Устанавливаются на подаче и обратке
Расходомеры	Измерение и регулировка расхода	Помогают балансировать систему
Автоматические воздухоотводчики	Удаление воздуха из системы	На верхних точках коллектора
Фильтры сетчатые	Защита от механических примесей	На подаче котла и перед коллектором

Частые ошибки и как их избежать

Одна из самых распространенных ошибок — неправильная последовательность подключения, когда контур подключают без учета гидравлического уклона или без обратного клапана. Это приводит к образованию засоров, ухудшению циркуляции и необходимости переделывать участки трассы. Другой типичная ошибка — использование неподходящих фитингов и уплотнений, что вызывает подтекания и требует остановки системы для ремонта.

Также часто упускают момент с правильной фиксацией труб: недостаточное крепление ведет к усталостным трещинам и шуму в системе при пусках насосов. Чтобы избежать подобных проблем, следуйте рекомендациям производителей труб и арматуры, используйте качественные материалы и выделяйте время на аккуратную укладку и маркировку. Немного внимания на этапе монтажа сэкономит вам время и деньги в будущем.

Когда стоит обратиться к специалисту

Если вы сомневаетесь в расчетах гидравлики, не уверены в выборе насоса или планируете сложную многозонную систему, разумно привлечь инженера. Профессионал поможет точно подобрать оборудование, провести расчеты потерь и настроить систему по паспорту. Особенно важно привлекать специалистов при работе с газовыми котлами, теплообменниками и системами большого давления.

Даже при самостоятельном монтаже полезна проверка проекта сторонним специалистом: это может выявить упущенные моменты и уберечь от ошибок. В моем опыте одна консультация инженера предотвратила установку неподходящего по мощности насоса, что сэкономило значительную сумму на электроэнергии в первые годы эксплуатации.

Полезные мелочи, которые упрощают жизнь

Приобретите специальные гильзы и демпферы для мест ввода труб в стены и пол — они уменьшат передачу шума и компенсируют тепловое расширение. Установите на коллекторе манометры и термометры в удобных для чтения точках, это упростит диагностику в будущем. Запасные прокладки и пара дополнительных фитингов в ящике с инструментами спасут при ремонте.

Маркировка контуров и составление небольшого паспорта системы помогут при передаче дома новым владельцам или при обращении в сервис. В нём можно зафиксировать даты пуско-наладочных работ, параметры насоса и список используемых материалов — такая мелочь сэкономит время в долгосрочной перспективе.

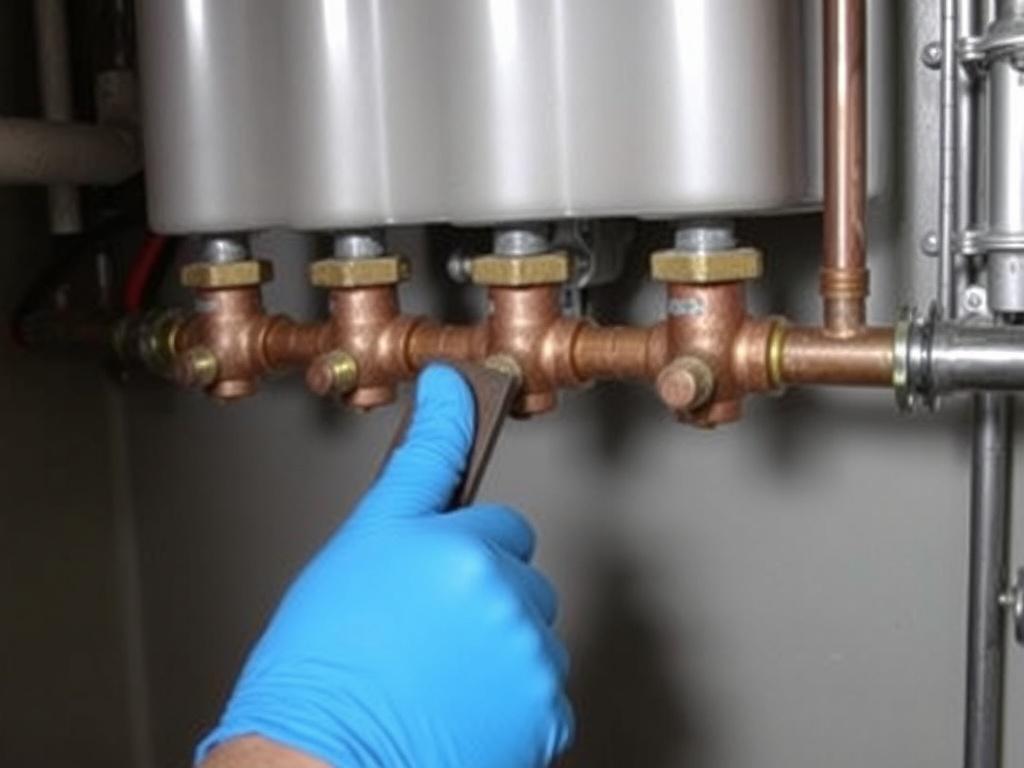

Последние советы перед началом работы

Подойдите к работе спокойно и методично — торопливость в монтаже всегда приводит к ошибкам. Проверьте ещё раз список инструментов и материалов, подготовьте место для работы и уберите строительный мусор, чтобы ничего не мешало. Если делаете скрытую проводку труб, обязательно пометьте трассы на чертежах для последующего обслуживания.

Наконец, сохраняйте документацию и чеки на оборудование: это пригодится при гарантийных обращениях и дальнейших модернизациях. Удачный монтаж коллектора не только обеспечивает комфорт, но и делает систему отопления более экономичной и надёжной.

Готово к работе: что дальше

После установки и настройки коллектора система требует наблюдения в первые месяцы эксплуатации — обращайте внимание на шумы, перепады температуры и устойчивость давления. При появлении нестандартных симптомов действуйте по алгоритму: отключение проблемного контура, проверка фильтров, продувка и повторная балансировка. Большинство неисправностей устранимы простыми средствами, если вовремя заметить проблему.

Постепенно вы выработаете свой режим обслуживания и поймете, какие моменты в доме требуют особого внимания. Коллектор выгодно отличается тем, что он делает обслуживание местным и предсказуемым, а это большая экономия времени и нервов в будущем.
