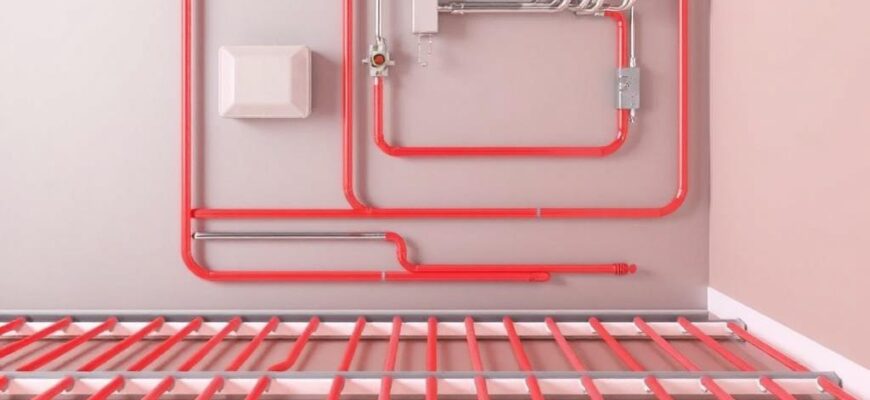

Лучевая разводка отопления — тема, которая на слуху у тех, кто планирует делать тёплый пол или модернизировать систему в доме. В этой статье разберёмся, почему этот вариант набирает популярность, из каких элементов состоит и как при грамотном проектировании он экономит энергию и упрощает эксплуатацию. Я объясню технические принципы простым языком, приведу расчёты, расскажу о типичных ошибках при монтаже и дам практические советы для мастеров и собственников. Материал написан с опорой на проверенные инженерные подходы и личный опыт проектирования и запуска нескольких частных систем.

Что такое лучевая разводка и чем она отличается от традиционной

Под лучевой разводкой понимают схему, при которой от коллектора идут индивидуальные подводки к каждому прибору или контурy отопления. Коллектор выступает центром, от которого исходят «лучи» из гибкой трубы — отсюда и название. В отличие от классической тупиковой или попутной системы, где теплоноситель проходит по одной магистрали через несколько радиаторов, в лучевой системе каждый контур подключён напрямую и управляется независимо. Это даёт преимущество в балансировке, простоте регулировки и снижении вероятности неравномерного прогрева помещений.

Сравнение принципов работы показывает, что лучевая разводка уменьшает гидравлические помехи между приборами. Традиционные схемы часто страдают от разницы в длинах труб и сопротивлениях, что требует сложной балансировки. В лучевом варианте такие проблемы минимальны, поскольку каждый контур получает свой расход и его проще отрегулировать через коллектор. Для систем тёплого пола лучевая разводка фактически стала стандартом благодаря удобству монтажа и возможности точной регулировки температуры по зонам.

Основные компоненты системы

Как работает лучевая разводка отопления. Основные компоненты системы

Коллектор — ключевой элемент оборудования. На коллекторе располагаются выходы для подачи и обратки, каждому из которых соответствует запорная арматура, расходомеры и при необходимости электроприводы. Наличие расходомеров упрощает балансировку, а запорные краны дают возможность обслуживать отдельные контуры без остановки всей системы. Коллектор может быть изготовлен из стали, латуни или нержавейки и комплектоваться изоляцией и фланцами для удобства монтажа.

Трубы для лучевой разводки обычно выбирают гибкие: PEX, PERT, многослойные с алюминиевым слоем и реже — медные. Гибкие материалы удобнее при прокладке и имеют меньшую вероятность протечек встыках при правильном монтаже. Для скрытой проводки чаще используют трубы 16 или 20 мм в зависимости от требуемого расхода контура. Для магистрали коллектор-подвал иногда применяют трубы большего сечения, чтобы снизить потери давления и обеспечить запас по пропускной способности.

Гидравлика и теплотехника: базовые принципы расчёта

В основе проектирования лежит расчёт расхода теплоносителя для каждого контура. Для перевода тепловой мощности в объёмный расход используется формула Q (м3/ч) = P (кВт) / (1,163 × ΔT), где 1,163 — коэффициент, учитывающий теплоёмкость воды и перевод единиц. Эта формула даёт практическое представление о том, сколько воды нужно прокачать через контур при заданном перепаде температур. Выбор ΔT (обычно 10–20 °C для систем с радиаторами и 5–8 °C для тёплых полов) существенно влияет на требуемый расход и размеры труб.

После определения расходов складывают суммарную потребность коллектора, от которой рассчитывается сечение магистрали и подбирается циркуляционный насос. Давление, создаваемое насосом, должно покрывать суммарное сопротивление самого длинного контура и дополнительные потери в коллекторе и арматуре. Для оценки сопротивления используют таблицы потерь для конкретного сечения трубы и скорости потока, а также опытные коэффициенты трения. На практике проектировщики оставляют запас по напору в 10–20 %, чтобы компенсировать загрязнение труб и возможные изменения условий эксплуатации.

Пример расчёта расхода для радиатора

Допустим, радиатор нужен для обогрева помещения мощностью 2,5 кВт. При выбранном ΔT = 20 °C по формуле получаем Q = 2,5 / (1,163 × 20) ≈ 0,107 м3/ч, что эквивалентно приблизительно 107 литрам в час или 1,78 литра в минуту. Зная такой расход, можно выбрать диаметр подводки — для потока около 1,5–2 л/мин обычно достаточно трубы 16 мм, если длина контура умеренная. Если же контур длинный или включает несколько приборов, целесообразно переходить на 20 мм или на разветвлённую магистраль с понижением сопротивления.

Аналогичные расчёты делают для каждого контура и затем суммируют для выбора насоса и магистралей. При проектировании тёплого пола берут меньший ΔT, поэтому объемные расходы и диаметры труб часто оказываются выше при той же тепловой нагрузке. Важно учитывать, что реальные условия эксплуатации могут отличаться от расчётных, поэтому после монтажа проводят контрольные измерения и при необходимости корректируют настройки на коллекторе и насосе.

Подбор материалов труб и фитингов

Выбор материала труб зависит от условий укладки, бюджета и предпочтений по надёжности. PEX-трубы ценятся за гибкость и простоту монтажа, они устойчивы к коррозии и хорошо работают при цикличных нагревах. Многослойные трубы с алюминиевым слоем сохраняют форму при изгибе и имеют меньшую тепловую деформацию, что удобно при прокладке в штробах и под полом. Медные трубы надёжны и долговечны, но дороже и сложнее в монтаже из-за необходимости пайки.

Фитинги и соединения требуют внимания: компрессионные муфты, пресс-фитинги и цанговые соединения имеют разные требования к инструменту и подготовке. Для скрытой проводки лучше использовать пресс-системы или цельные контуры с минимальным количеством соединений. При выборе материалов также учитывают требования к температуре и давлению системы, совместимость с теплоносителем и сертификаты производителя. Неправильный выбор фитингов — частая причина протечек, поэтому экономить на них не стоит.

Коллектор и балансировка контуров

Коллекторная группа — сердце лучевой разводки. На выдаче коллектора устанавливают расходомеры для визуального контроля потока и запорные вентили для отключения. На обратной линии ставят запорные краны, балансировочные клапаны и, при необходимости, термостатические или серво-приводы для автоматизации. Распределение потоков через коллектор облегчает точную настройку системы: можно задать требуемую температуру в каждой комнате и ограничить перегрев.

Балансировка выполняется двумя способами: гидравлической — через настройку расходомеров и балансировочных клапанов, и автоматической — с помощью сервоприводов и термостатов. В жилых домах оптимально сочетать оба подхода: установить базовую гидравлическую балансировку для равномерного распределения и затем подключить термостаты для автоматической подстройки. Это снижает расход топлива и повышает комфорт, поскольку каждый контур работает в нужном режиме независимо от соседних.

Электроприводы и автоматика

Сервоприводы на коллекторе управляются термостатическими головками или погодозависимой системой управления. В простых решениях достаточно комнатных термостатов, которые посылают команды на приводы коллектора. В более сложных установках используют контроллеры, связывающие работу котла, насоса и приводов по погоде и внутренним потребностям. Автоматика позволяет оптимизировать работу котла, уменьшить цикличность и добиться равномерной температуры по дому.

При выборе автоматики важно обратить внимание на совместимость с котлом и циркуляционным насосом, а также на возможность ручной разблокировки приводов при необходимости. Наличие интерфейсов для удалённого мониторинга и управления повышает удобство эксплуатации, особенно если дом используется нерегулярно. При разумной конфигурации автоматизация не усложняет систему, а, наоборот, делает её более прогнозируемой и экономичной.

Подключение к котлу и выбор насоса

Правильная интеграция со сторонним оборудованием начинается с расчёта суммарного потребления коллектора. По суммарному расходу подбирают циркуляционный насос, ориентируясь на требуемый напор и расход. Насос должен обеспечивать необходимое давление для самого длинного и наиболее сопротивляющегося контура, плюс небольшую добавку на потери в коллекторе и арматуре. Частотный преобразователь на насосе даёт дополнительный эффект экономии — позволяет подстраивать скорость под реальную нагрузку и снижать потребление электричества.

Подключение к котлу предусматривает разделение контуров подачи и обратки, установку предохранительных и контрольных элементов: манометров, термометров, фильтров и обратных клапанов. Если котёл газовый или твердотопливный, учитывают минимальную температуру обратки для предотвращения коррозии и образования конденсата. В некоторых решениях используют гидравлический разделитель между котлом и коллектором для снижения взаимодействий и обеспечения стабильной работы котла.

Монтажные нюансы и практические приёмы

Прокладка труб от коллектора лучше предварительно спланировать на бумаге с указанием длин, подъёмов и мест прохода через стены и перекрытия. Трубы укладывают максимально прямолинейно, избегая лишних изгибов и зажимов, которые увеличивают сопротивление и усложняют промывку. В местах ввода в комнаты стоит предусмотреть гофротрубы или короба для удобства обслуживания и замены. При скрытой прокладке важно изоляция труб от конденсата и механических повреждений.

Уплотнение проходов через стены и днища делают специальными манжетами или мягкой герметизирующей лентой, чтобы при сезонных деформациях не появлялись трещины. Теплоизоляция труб в неотапливаемых помещениях обязательна — она предотвращает холодные пятна и снижает потери энергии. Помещение, где установлен коллектор, должно быть доступным и удобным для контроля и ремонта: коллектор располагают на высоте до 1,5 метра для удобства чтения расходомеров и управления приводами.

Промывка и заполнение системы

Перед запуском выполняют промывку системы для удаления грязи, монтажных остатков и воздуха. Промывка проводится по этапам: сначала магистрали, затем каждый контур через коллектор. Вода при промывке должна быть чистой, а в случае обнаружения большого количества загрязнений целесообразно установить грязевик и магнитный фильтр перед коллектором. После промывки систему заполняют, удаляют воздух через автоматические или ручные воздухоотводчики и доводят давление до проектного значения.

Контрольные этапы включают проверку герметичности всех соединений под рабочим давлением, измерение расходов на расходомерах и проверку корректной работы приводов. При обнаружении постороннего шума или стуков в трубах проверяют наличие воздуха и правильность крепления труб. Плавная регулировка насоса и проверка ΔT на подаче и обратке помогут окончательно настроить систему под реальные условия дома.

Теплые полы и радиаторы в одной системе

Как работает лучевая разводка отопления. Теплые полы и радиаторы в одной системе

Лучевая разводка хорошо совмещается с комбинированными системами, где в одной системе присутствуют радиаторы и тёплые полы. Для тёплых полов обычно выбирают меньший перепад температур и большие сечения контуров, поэтому под коллектором выделяют отдельные подачные и обратные ветви. Подключение через смесительный узел позволяет снизить температуру теплоносителя для полов и при этом сохранить высокую температуру для радиаторов. Такой подход требует грамотной автоматики и термостатов, чтобы контуры не мешали друг другу.

При комбинировании важно учитывать инерционность тёплого пола: он медленнее реагирует на изменения, поэтому управление должно предусматривать предвосхищение и антициклическую логику. Радиаторы быстрее выходят на заданную температуру и хорошо подходят для быстрой подстройки микроклимата. Правильная схема гидравлических включений и грамотная автоматика позволяют использовать преимущества обоих способов обогрева без потери эффективности.

Обслуживание и возможные неисправности

Ежегодное техническое обслуживание включает проверку герметичности, очистку фильтров, проверку состояния расширительного бака и автоматики. Особое внимание уделяют проверке расходомеров и состоянию сервоприводов, так как они напрямую влияют на балансировку. Если система начинает шуметь, это чаще всего связано с наличием воздуха или неправильной скоростью насоса. В таких случаях выполняют повторную продувку и проверяют настройки насоса на пониженную скорость.

Другие частые проблемы — загрязнение теплообменника котла и образование накипи при использовании жёсткой воды. Для защиты используют химические ингибиторы и магнитные фильтры, а также предусматривают точки для выгрузки системы и частичной промывки. Регулярный контроль параметров и быстрая реакция на отклонения сохранят ресурс оборудования и снизят риск серьёзных поломок.

Типичные ошибки при проектировании и монтаж

Как работает лучевая разводка отопления. Типичные ошибки при проектировании и монтаж

Одна из частых ошибок — недостаточный диаметр магистрали от котла к коллектору, что создаёт узкое место и мешает нормальной циркуляции по всем контурам. Ещё одна ошибка — чрезмерная экономия на расходомерах и запорной арматуре, что усложняет последующую балансировку. Неправильная схема развязки тёплого пола и радиаторов часто приводит к конфликтам регуляции и некомфортному микроклимату. Заливка труб в бетон без температурных швов и компенсаций приводит к трещинам и нарушению теплоотдачи.

Ошибки при выборе насоса — частая причина повышенного энергопотребления и шума. Насосы без возможности регулировки оборотов не всегда подходят для малых частных систем. Также не редкость некорректный монтаж манометров и термометров: если датчики расположены неправильно, это мешает точной настройке автоматики. Избежать таких ошибок помогает тщательное проектирование и привлечение специалистов на ключевые этапы монтажа.

Экономическая сторона: затраты и окупаемость

Первоначальная стоимость лучевой разводки часто выше, чем у простых однотрубных схем, за счёт коллектора, дополнительных труб и автоматики. Однако эксплуатационные расходы обычно ниже благодаря точной балансировке и возможности индивидуального управления контурами. Энергосбережение достигается снижением избыточного прогрева помещений и уменьшением цикличности котла. Для частных домов с несколькими зонами отопления инвестиции в коллектор и автоматику оправдываются за счёт удобства и снижения расходов на топливо.

Расчёт окупаемости зависит от цены топлива, климата, энергопотребления и уровня автоматизации. В умеренном климате при грамотной настройке выигрыш по расходу топлива может составлять 10–20 % по сравнению с плохо сбалансированной традиционной разводкой. Важно учитывать не только прямую экономию, но и удобство управления, меньшую потребность в ремонте и более высокий комфорт, особенно в домах с разделением на зоны и разным использованием помещений.

Таблица: ориентиры по выбору диаметра трубы

Ниже приведена упрощённая таблица для ориентировки при выборе диаметра контуров по расходу. Значения носят рекомендательный характер и требуют подтверждения точным расчётом. При более длинных трассах или большой локальной потере давления следует увеличить диаметр.

Расход (л/мин) Диаметр трубы (мм) Примечание
до 1,5 16 Короткие контуры радиаторов, тёплый пол небольшого помещения
1,5–3,0 20 Стандартные контуры радиаторов, длиннее трассы
3,0–6,0 25 Группы радиаторов, магистрали от коллектора
более 6,0 32 и более Основные магистрали, подача от котельной

Чек-лист при планировании и приёмке работ

Планирование проекта начинается с теплотехнического расчёта помещений и составления спецификации оборудования. Необходимо указать длины контуров, требуемые потери давления, тип и модель коллектора, тип труб и фитингов, а также параметры насоса и автоматики. После монтажа важно проверить герметичность, выполнить промывку, настроить расходомеры и провести тестовый прогрев всех зон. В чек-лист также входит проверка работы автоматики в различных сценариях и проверка возможности локального обслуживания без отключения всей системы.

  • Теплотехнический расчёт помещений и выбор ΔT
  • Подбор коллектора и расходомеров
  • Определение длин контуров и материалов труб
  • Проверка совместимости котла и автоматики
  • Промывка, заполнение и балансировка
  • Функциональные испытания и обучение владельца

Личный опыт: реальные ситуации и решения

В одном из моих проектов для загородного дома площадью 180 м² использовали коллекторную разводку с комбинированными контурами: радиаторы в жилых зонах и тёплые полы в ванной и на кухне. Сначала столкнулись с проблемой шума — оказалось, насос работал на слишком высокой скорости. После установки частотного преобразователя и повторной балансировки шум исчез, а расход электроэнергии на насос снизился приблизительно на 30 %. Такой простой шаг улучшил комфорт и продлил срок службы оборудования.

В другом случае при скрытой укладке тёплого пола подрядчик не оставил доступ к коллектору для проведения обслуживания, что создало серьёзные неудобства при замене сервоприводов. Вывод из этого опыта простой: при проектировании следует заранее предусмотреть удобное место для коллектора и оставить свободный доступ для всех операций. Небольшая организационная ошибка в монтаже может вылиться в значительные дополнительные расходы при эксплуатации.

Заключительные практические рекомендации

При планировании отдайте приоритет грамотному проектированию: точные расчёты расходов и правильный подбор диаметров труб и насоса уменьшат количество правок в будущем. Используйте коллектора с прозрачными расходомерами — это значительно упрощает диагностику и балансировку. Инвестируйте в автоматику, особенно если дом отапливается периодически или в нём существуют зоны с разным режимом использования.

Проведение промывки и установка фильтров перед коллектором увеличит срок службы котла и коллектора. Оставляйте доступ к коллекторному шкафу и документируйте все изменения и настройки системы: это поможет при обслуживании и при передаче дома новому владельцу. Правильный монтаж и регулярное обслуживание превратят лучевую разводку в надёжный и экономичный способ обогрева жилья.
