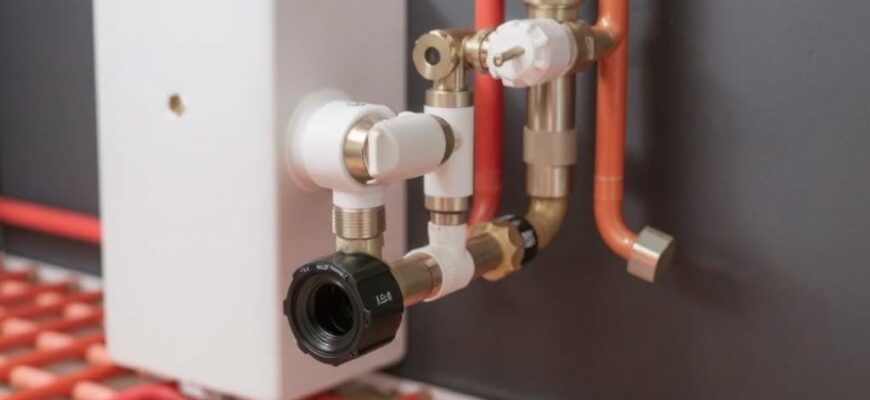

Коллектор отопления для тёплых полов и радиаторов: выбор, расчёт и грамотная установка

Коллектор отопления для тёплых полов и радиаторов играет роль центрального распределителя тепла в современной системе. В этой статье разберём, как он устроен, какие бывают варианты и как правильно подойти к проектированию, монтажу и наладке. Я постараюсь дать практические рекомендации, основанные на технических принципах и личном опыте работы с разными системами отопления. Читатель получит чёткие критерии выбора и последовательность действий, которые помогут избежать типичных ошибок.

Что такое коллектор и зачем он нужен

Коллектор — это устройство, которое принимает теплоноситель от источника и распределяет его по контурам отопления. Он обеспечивает равномерное распределение потока, даёт возможность регулировать подачу по отдельным контурам и упрощает обслуживание системы. Для тёплых полов и радиаторов обычно применяют комбинированные решения, где один корпус обслуживает и напольные контуры, и радиаторную ветвь. Без грамотной коллекторной схемы система теряет гибкость, а балансировка становится труднее осуществима.

Распределительный узел позволяет устанавливать расходомеры, термодатчики, запорную арматуру и нормировать гидравлические потоки. Это важно при больших площадях тёплого пола, когда длина труб сильно варьируется и отдельные контуры требуют разной мощности. Кроме того, коллектор упрощает подключение термостатов и автоматических смесительных модулей, которые поддерживают комфортную температуру пола. Правильно выбранный и смонтированный коллектор снижает теплопотери и уменьшает шум в системе.

Основные типы коллекторов и их отличия

Существует несколько типовых исполнений: простые коллектора без регулировки, коллектора с интегрированными расходомерами и термостатической регулировкой, а также модульные блоки с насосным группами и смесителями. Простейший вариант годится для небольших систем, где длины контуров примерно равны. Для сложных систем с несколькими зонами предпочитают более полный комплект, позволяющий тонко настроить расход и температуру по каждому контуру.

Коллекторы выпускают из латуни, нержавеющей стали и никелированной латуни, бывают с пластиковыми коллекторными планками. Материал влияет на долговечность и коррозионную стойкость, а также на цену. В системах с агрессивным теплоносителем или повышенным содержанием кислорода лучше выбирать нержавейку или высококачественную никелевую обработку. При выборе важно учитывать не только материал, но и расположение штуцеров, места для установки расходомеров и возможность монтажа термостатических приводов.

Компоненты коллектора: что обязательное, а что опционально

В минимальном составе коллектора присутствуют распределительная и сборная трубы, запорные краны для каждого контура и соединительные штуцеры для подачи и обратки. Это даст возможность перекрыть любой контур и провести его обслуживание без слива всей системы. Обязательными также являются кран Маевского или автоматические воздухоотводчики для удаления воздуха из стояков, поскольку наличие воздуха снижает эффективность теплообмена и вызывает шум.

Опционально устанавливают расходомеры, регуляторы ручного или автоматического типа, термостатические приводы, смесительные узлы, обратные клапаны и фильтры сетчатого типа. Расходомеры показывают объем и позволяют балансировать систему, а термоприводы дают зональное управление по температуре в помещениях. В насосных группах удобны интегрированные реле давления и защитные фильтры, которые продлевают срок службы циркуляционного насоса и всей гидросети.

Гидравлическая балансировка: почему это важно

Балансировка системы — это искусство и наука одновременно: без неё одни контуры будут перегреваться, а другие недополучать тепло. Проблема особенно заметна в домах с тёплыми полами, где длина полотен и труб сильно отличается, и где радиаторы подключены отдельно. Балансировка достигается подбором сечений, установкой расходомеров и регулировочными вентилями на коллекторе, а также грамотным подбором циркуляционного насоса по характеристике напора.

При проектировании рассчитывают потери давления в каждом контуре и устанавливают регулировку таким образом, чтобы при заданном напоре насоса все контуры получили требуемую подачу. Важно помнить, что изменение одного контура влияет на остальные, поэтому балансировку проводят пошагово и повторно проверяют после прогрева системы. Регулярная проверка и корректировка баланса пригодится в системах, где часто меняется конфигурация или добавляются новые контуры.

Как рассчитать количество контуров и диаметр труб

При проектировании сначала определяют тепловую нагрузку каждого помещения и исходные параметры теплоносителя. От этих данных зависят длина и диаметр каждого контура тёплого пола, а также мощность радиаторов. Для пола обычно считают допустимую длину одного контура в зависимости от диаметра трубы: например, для 16 мм трубы рекомендованная длина 70-120 метров, а для 20 мм — 120-160 метров в зависимости от допустимых потерь давления.

Расчёт выполняют по тепловым сопротивлениям и по гидравлике одновременно, учитывая, что увеличение диаметра снижает потери давления, но повышает инерционность системы. Для радиаторов применяют отдельные линии с большим сечением, чтобы обеспечить быстрый отклик конвекторов. Если проект включает смешанные зоны — пол и радиаторы — лучше делить циркуляцию через отдельные насосные группы или использовать смесительный узел с термостатическим регулированием.

Пример расчёта: как подобрать расходомеры и насос

Предположим, у вас дом с пятью контурами тёплого пола и одной радиаторной веткой. Для каждого контура нужно определить требуемый расход в л/мин исходя из мощностей и используемого перепада температуры. Обычно для пола принимают дельту 5-7 °C, а для радиаторов 20 °C; от этого и рассчитывается необходимая масса теплоносителя. Затем суммируют все расходы — это даёт минимальные параметры насоса по подаче и напору.

Например, при общей потребности 25 л/мин и суммарных потерях 4 метра водяного столба подбирают насос с запасом по напору и рабочей точкой вблизи требуемой подачи. На коллекторе устанавливают расходомеры с диапазоном чуть выше максимального расхода конкретного контура, чтобы обеспечить точную регулировку. Я часто вижу ошибки, когда хозяева ставят насос с завышенной подачей без возможности плавной регулировки, это приводит к шуму и быстрому износу компонентов.

Смесительные узлы и их роль в комбинированных системах

Смесительный узел нужен там, где к системе подключены источники с разными температурами или когда требуется пониженная температура для тёплого пола. Узел смешивает горячую воду котла с обраткой системы, обеспечивая заданную температуру на подаче в контуры пола. Это особенно важно в системах с котлами на твердом топливе, где регулировать температуру в широких пределах сложнее.

Смесители бывают механическими с термостатическими клапанами и автоматическими с приводом и датчиками. В современных решениях применяют трехходовые или смесительные насосные группы, которые автоматически поддерживают стабильную температуру. Для удобства обслуживания рекомендуется предусмотреть байпас и шаровые краны, чтобы можно было отключить узел без слива всей системы.

Управление и автоматика: что нужно знать

Автоматика делает систему удобнее и экономичнее, но требует правильного подбора компонентов и грамотной наладки. Для каждого контура можно предусмотреть термодатчик пола и термостат, связанный с сервоприводом на коллекторе. Это позволяет регулировать температуру в помещении отдельно и избежать перегрева или излишнего расхода топлива. Варианты управления разнообразны: от простых механических термостатов до сложных многозонных контроллеров с погодозависимыми алгоритмами.

Важно учитывать совместимость приводов и коллектора, а также место для установки кабелей и коммутации. При использовании беспроводных решений стоит заранее продумать электропитание приводов и резервное управление. Я советую начинать с простого управления, а затем, при необходимости, расширять функционал; это экономически разумнее, чем сразу брать дорогостоящую центральную автоматику, которая может оказаться избыточной.

Подключение радиаторов к коллекторной системе

Радиаторы обычно подключают по отдельной группе, чтобы обеспечить быстрый отклик и возможность регулировки по комнатам. Варианты подключения включают прямое подключение радиаторов к магистрали и подключение через отдельный коллектор с вентилями. Второй подход удобен для объектов с большим количеством радиаторов, поскольку упрощает балансировку и обслуживание.

При смешанном подключении пола и радиаторов важно учитывать разницу требуемых температур: полы работают при 35-45 °C, радиаторы — при 60-75 °C. Поэтому на одном коллекторе редко комбинируют радиаторы и полы без использования смесительных групп и байпасов. Неправильное сочетание может привести к дискомфорту и лишней нагрузке на источник тепла.

Монтаж коллектора: правила и практические советы

Монтаж коллектора начинается с выбора места: он должен быть доступен для обслуживания, защищён от замерзания и удобно расположен относительно насосного оборудования. Часто коллектор устанавливают в техническом шкафу, в нише стены или в отдельном котельном помещении. Важно обеспечить горизонтальность установки и достаточное пространство для манипуляций с расходомерами и приводами.

При установке следуют последовательности: закрепляют планку, подводят подающую и обратную магистрали, подключают контуры, устанавливают запорную арматуру и воздухоотводчики. Все резьбовые соединения обрабатывают уплотнителями, а пластиковые элементы соединяют с учётом допустимого крутящего момента. После монтажа проводят опрессовку и гидравлические испытания перед подключением теплоносителя и запуском отопления.

Пайка, фитинги и герметичность: на что обратить внимание

Подключение коллектора к металлопластиковым или полипропиленовым трубам выполняется через пресс-фитинги, компрессионные фитинги или пайку в зависимости от материала. Для медных и стальных узлов чаще используются пайка и резьбовые соединения с уплотнениями. Качество соединений напрямую влияет на герметичность и долговечность — экономия на фитингах часто оборачивается течами и дорогостоящим ремонтом позже.

Рекомендуется использовать уплотнительные материалы, совместимые с типом труб и температурой теплоносителя. При монтаже пластиковых коллекторов обращайте внимание на допустимую температуру и давление, чтобы не превысить характеристики. Перед окончательным закрытием ниши лучше провести тестовый прогон и ещё раз убедиться в отсутствии протечек.

Материалы теплоносителя и их влияние на выбор коллектора

В системах с традиционным водяным теплоносителем обычно применяют воду или незамерзающие смеси на основе этиленгликоля/пропиленгликоля. Смешанные антифризы изменяют плотность и вязкость жидкости, что влияет на гидравлические потери и характеристики насоса. Поэтому при выборе коллектора и его компонентов важно учитывать совместимость материалов с антифризом и с температурным режимом.

Некоторые материалы, например, алюминий, плохо сочетаются с определёнными ингибиторами коррозии и антифризами, что может вызвать ускоренное разрушение. Латунные и нержавеющие коллектора более универсальны, но дороже. При использовании незамерзающих жидкостей стоит выбирать уплотнения и прокладки, рассчитанные на работу с этими химическими составами.

Нормативы и стандарты: что нужно соблюдать

При проектировании и монтаже следует опираться на действующие строительные и технологические нормы, которые регламентируют параметры системы, материалы и требования к безопасности. В разных регионах нормативы могут отличаться, но общие принципы — расчёт теплопотерь, защита от обратной тяги и обеспечение доступности для обслуживания — едины. Соблюдение стандартов важно не только для надёжности, но и для того, чтобы система соответствовала требованиям страхования и инспекций.

Некоторые сертификаты и маркировки указывают на испытанные и проверенные решения, особенно в части материалов и арматуры. При покупке коллектора лучше выбирать изделия с указанием рабочего давления, температуры и стандартов, которым они соответствуют. Такие данные позволяют избежать проблем в эксплуатации и облегчают подбор компонентов при ремонте.

Обслуживание коллектора: план работ и частота

Регулярное обслуживание коллектора включает проверку на протечки, очистку сетчатых фильтров, проверку работы расходомеров и приводов, а также контроль на наличие воздуха в системе. Первую проверку и балансировку делают после опрессовки и прогрева, затем повторяют через год и при любой перестановке или ремонте. Небольшая профилактика экономит значительные средства, ведь основная масса проблем возникает из-за отсроченных или пропущенных процедур.

В период эксплуатации важно наблюдать за показаниями термодатчиков и расходомеров, заметные отклонения могут указывать на засорение or образование воздушных пробок. При обнаружении шума в трубах или падения эффективности отдельной зоны следует немедленно проверить шаровые краны и вентильные узлы. Замена изношенных прокладок и своевременная чистка фильтров продлевают срок работы коллектора и сопутствующего оборудования.

Типичные неисправности и способы их устранения

Среди частых проблем — протечки в соединениях, некорректная работа расходомеров, заклинившие серводвигатели и засорение фильтров. Протечки обычно локализуются в местах резьбовых соединений или пресс-фитингов; их устраняют подтяжкой, заменой уплотнителей или сменой фитинга. Засоры устраняются промывкой контура и чисткой сетчатых фильтров, а в тяжёлых случаях — разборкой коллектора для механической очистки.

Если один контур не греет, первым делом проверяют наличие воздуха и правильность открывания шарового крана. При отсутствии видимых причин следует замерить перепад давления и проверить работу циркуляционного насоса. Иногда проблема оказывается в неправильно установленном термостатическом приводе, который не подаёт сигнал на открытие, и его замена или перенастройка решает ситуацию.

Экономические аспекты: вложения и окупаемость

Стоимость коллектора и его комплектации варьируется широко: от бюджетных базовых моделей до модульных систем с автоматикой и насосными группами. При выборе важно оценивать не только первоначальную цену, но и затраты на эксплуатацию: энергоэффективность насоса, возможность экономии топлива за счёт зонального управления и расходы на обслуживание. Иногда выигрыш в удобстве и экономии оправдывает дополнительные вложения в качественную автоматику.

Окупаемость вложений зависит от масштабов системы и режима эксплуатации. В небольшом доме простая коллекторная группа с ручной регулировкой может быть оптимальна экономически, тогда как в крупном объекте инвестиции в автоматику и балансировку окупаются быстрее за счёт снижения потребления топлива и повышения комфорта. Важно делать расчёт, опираясь на реальные эксплуатационные часы и стоимость энергоносителя в регионе.

Сравнительная таблица: базовые характеристики популярных решений

Ниже приведена таблица для быстрого сравнения основных типов коллекторных систем по ключевым параметрам. Она поможет понять, какие опции критичны именно для вашего проекта и на чем можно сэкономить без потери качества.

Тип коллектора	Материал	Регулировка	Подходит для	Примерная цена
Базовый без расходомеров	Латунь/пластик	Ручная перекладка кранов	Малые системы, ровные контуры	Низкая
С расходомерами и термодатчиками	Никелированная латунь	Точная балансировка	Средние дома, многозонные	Средняя
Модульный с насосной группой	Нержавейка / латунь	Автоматика, смеситель	Большие системы, комбинированные	Высокая

Чек-лист перед покупкой и установкой

Перед покупкой коллектора рекомендую пройтись по этому чек-листу, чтобы ничего важного не упустить при планировании проекта. Хорошая подготовка экономит время и деньги на стадии монтажа и в будущем сокращает количество внеплановых ремонтов. Я сам пользовался подобным списком при установке нескольких систем и это помогало избежать типичных промахов.

• Определите тепловую нагрузку по каждому помещению.
• Рассчитайте расход по контурам и суммарную потребность насоса.
• Выберите материалы коллектора, совместимые с теплоносителем.
• Планируйте место установки с учётом доступа для обслуживания.
• Подумайте о необходимости автоматики и смесительных узлов.
• Проверьте наличие мест для расходомеров и сервоприводов.
• Учтите стандарты и требования региона.

Практические примеры из жизни: мои наблюдения

В одном из проектов мне пришлось переделывать коллекторную группу, потому что изначально установили дешевую пластиковую планку без расходомеров. Хозяин жаловался, что в дальних комнатах полы не прогреваются. После замены на модуль с расходомерами и перенастройки баланса проблема исчезла. Этот опыт показал, что экономия на начальном этапе может обернуться дополнительными расходами и неудобствами.

В другом случае заказчик настоял на установке отдельной насосной группы для тёплых полов при смешанном отоплении. Это добавило стоимости, но позволило точно регулировать температуру пола независимо от работы радиаторов. В результате потребление топлива снизилось, а комфорт возрос — комбинация экономии и удобства оказалась оправданной.

Типичные ошибки при проектировании и монтаже

Частые ошибки — неправильный подбор насоса, отсутствие гидравлической развязки, отсутствие расходомеров и малое внимание к местам установки воздухоотводчиков. Нередко экономят на местах обслуживания, пряча коллектор в труднодоступной нише, что усложняет ремонт. Ещё одна распространённая оплошность — монтаж коллекторов без учёта термической инерции системы, что приводит к долгому прогреву или к резким колебаниям температуры.

Чтобы избежать проблем, следует продумать перспективное развитие системы: оставьте запас по соединениям и месту для дополнительных модулей. Планируйте насос с возможностью регулировки частоты, это даёт гибкость в эксплуатации. И не пренебрегайте тестовыми пусками и финальной балансировкой — они решают большую часть проблем ещё до появления первых жалоб.

Как обновлять систему: модернизация старого коллектора

Модернизация часто состоит в добавлении расходомеров, переходе на электронную автоматику и установке смесительного узла при необходимости. Иногда достаточно заменить циркуляционный насос на более экономичный с частотным регулированием и скорректировать баланс. В других случаях требуется полная замена коллектора на модульную конструкцию, особенно если старый узел не позволяет установить приводы или расходомеры.

Перед модернизацией делайте гидравлический расчёт и проверяйте состояние трубопроводов; старые металлопластиковые соединения могут не выдержать новых условий эксплуатации. При модернизации полезно предусмотреть возможность интеграции в будущую систему «умного дома» — это даст преимущества в управлении и аналитике потребления энергии.

Выбор производителя и гарантии качества

При выборе поставщика обращайте внимание на отзывы, наличие сервисной сети и длительность гарантии. Надёжные производители дают подробные техпаспортные данные и сертификаты на материалы. Меня всегда выручал подход, когда продавец предоставлял проектную документацию и мог рекомендовать комплектующие, которые уже проверены на практике в аналогичных условиях.

Гарантия важна не только для самого коллектора, но и для комплектующих: расходомеров, приводов и насосов. Наличие сервиса в регионе сокращает сроки ремонта и облегчает поиск запасных частей. Если для вас важна долгосрочная безаварийная эксплуатация, выбирайте комплектные решения от известных брендов и проверяйте совместимость ранее установленных компонентов.

Советы по хранению и подготовке к установке

Коллектор и его элементы следует хранить в сухом тёплом помещении, защищёнными от механических повреждений и прямого солнечного света. Пластиковые детали боятся морозов, а металлические узлы лучше хранить в анти-коррозийной среде. Перед установкой убедитесь, что все резьбы чистые и сопутствующие уплотнения в комплекте целы.

При транспортировке избегайте ударов и скручивания труб, так как это может привести к повреждению внутренней поверхности и последующей течи. Перед монтажом раскройте упаковку, проверьте комплектацию по спецификации и при необходимости замените недостающие элементы. Это экономит время и защищает от сюрпризов на этапе монтажа.

Экологические и энергосберегающие решения

Современные проекты всё чаще включают энергоэффективные насосы с переменной частотой, погодозависимую автоматику и зональное регулирование для снижения потребления топлива. Такие подходы уменьшают выбросы и эксплуатационные расходы, особенно в больших зданиях. Интеграция тёплого пола с накопителями тепла, солнечными коллекторами или тепловыми насосами даёт дополнительные преимущества и уменьшает зависимость от ископаемого топлива.

Кроме того, правильный подбор материалов и регулярное обслуживание продлевают срок службы системы и сокращают потребность в замене частей, что тоже имеет экологический эффект. Важно не только ставить энергоэффективные компоненты, но и правильно их эксплуатировать — например, избегать постоянного поддержания чрезмерно высокой температуры.

Как оценить эффективность работы после запуска

Измеряйте потребление топлива или электроэнергии до и после ввода системы в эксплуатацию, фиксируйте температуру подающей и обратной линий, а также показатели расходомеров на коллекторе. Это даст объективное представление о том, работают ли контуры так, как задумано. Важно также собирать обратную связь от пользователей помещений о температурном комфорте и возможных проблемах.

Первые недели работы особенно важны: в этот период выполняют финальную балансировку и корректируют работу автоматики. Если расход топлива выше ожидаемого, проверьте гидравлические потери, работу насосов и правильность настройки смесителей. Порой достаточно небольшой перенастройки, чтобы система начала работать значительно эффективнее.

Заключительные мысли и практическая последовательность действий

При проектировании и монтаже коллектора важно думать о системе как о едином организме: каждый компонент влияет на остальные, поэтому решения должны быть взаимосвязанными. Начинать нужно с расчёта теплопотерь и расхода, затем выбрать схему коллектора, материалы и уровни автоматики. Монтаж следует выполнять аккуратно, проверять герметичность и проводить глубокую гидравлическую балансировку перед окончательным вводом в эксплуатацию.

Если вы планируете систему сами, действуйте по шагам: расчёт — выбор компонентов — монтаж — опрессовка — пусконаладка — регулярное обслуживание. При сомнениях обращайтесь к профильным специалистам, чтобы избежать дорогостоящих ошибок. Компетентный подход и внимательное отношение к деталям вернутся в виде стабильной работы, комфорта в доме и оптимальных эксплуатационных расходов.
