Гидрострелка для двух котлов: как обеспечить стабильную и экономичную работу системы отопления

Когда в доме или на объекте стоят сразу два котла, задача сделать систему отопления надежной и эффективной превращается в инженерную головоломку. Вариант решения — гидравлическая стрелка, которая упрощает гидравлику, снижает конфликты насосов и улучшает распределение тепла. Эта статья подробно разбирает, что такое гидрострелка для двух котлов, как она работает, как правильно подобрать размеры, какие элементы нужны при монтаже и на какие подводные камни стоит обратить внимание при эксплуатации.

Зачем нужна гидравлическая развязка в системе с двумя котлами

Два котла в одной системе дают явные преимущества: резервирование, возможность подбора мощностей под сезонные нагрузки и экономия при комбинированном использовании. Однако совместная работа агрегатов приводит к гидравлическим конфликтам, когда насосы и кольца отопления «тянут» воду в разные стороны. Без развязки это проявляется скачками температуры, шумом в трубах и частыми включениями котлов.

Гидрострелка ведет себя как буфер и гидравлический разделитель одновременно. Она позволяет каждому котлу и каждому контуру работать в собственном оптимальном режиме по расходу и температуре, не вмешиваясь в работу других потребителей. Благодаря этому снижаются циклы включения-выключения, уменьшается износ оборудования и появляется возможность точной регулировки по контурам.

Кроме того, правильно организованная развязка защищает котлы от возвратного конденсата и температурного шока. Возврат холодной воды в корпус горячего агрегата сокращает ресурс работы котла и может вызвать некорректную работу горелки. Гидрострелка помогает выравнивать температуры и снижать подобные риски.

Основные функции гидрострелки

Главная роль устройства — разделять первичную и вторичную стороны системы по потоку, сохраняя при этом тепловой обмен. Это позволяет каждому контурному насосу прокачивать необходимый расход без прямой зависимости от работы котлов. Такой подход упрощает расчет и настройку насосов, снижает необходимость сложных автоматики и компенсирует ошибки в гидравлическом балансе.

Ещё одна важная функция — роль накопителя тепла и стабилизатора температур. Внутренний объем стрелки аккумулирует часть тепловой энергии и смягчает резкие изменения. Особенно это заметно при коротких циклах горелки, когда котёл включается на малое время, что обычно вредно для оборудования.

Наконец, гидрострелка выступает как пространство для обезвоздушивания и осаждения крупного шлама. При грамотной компоновке в системе с фильтрами и магнитными уловителями экономия на аварийных ремонтах становится ощутимой. Отвод воздуха и сливы также проще реализовать, если имеется удобная полость для установки соответствующих устройств.

Принцип работы: как гидрострелка решает гидравлические задачи

Идея очень простая: в полости стрелки первичный и вторичный потоки частично смешиваются, но при этом не зависят по расходу. Если насос в первичном контуре подаёт воду с одной скоростью, а насос вторичной стороны — другой, стрелка обеспечивает буферное пространство, где избыточный или недостающий поток уравновешивается. В результате каждый насос «видит» свою часть гидравлики.

Важно понимать, что гидрострелка сама по себе не является теплообменником в полном смысле слова. Она лишь упрощает циркуляцию. Тепло всё равно передаётся через котёл и контуры радиаторов или конвекторов. Стрелка необходима, когда расход и температурные режимы на первичной и вторичной сторонах существенно различаются.

Для оптимальной работы следят за тем, чтобы скорость движения воды внутри устройства была умеренной. Очень быстрый поток не позволит шламу осесть, а слишком медленный — приведёт к местным остываниям и зашламыванию. Отсюда вытекают требования по диаметру и объёму корпуса, а также по расположению входов и выходов.

Конфигурации систем с двумя котлами

Вариантов компоновки два. Первый — параллельное подключение котлов к единой стрелке. Оба агрегата дают тепло в общий коллектор, где происходит гидравлическая развязка. Второй — последовательное подключение, когда один котёл служит поддержкой другому, например при использовании твердотопливного агрегата и газового котла в связке. Каждый способ имеет свои плюсы и минусы.

Параллельное подключение удобно для резервирования и равномерного распределения нагрузки. В таком случае управление по режимам проще: котлы могут включаться по очереди или одновременно в зависимости от потребления. Последовательная схема чаще применяется при комбинированных источниках, когда один котёл работает на высокой температуре, другой — на низкой. Здесь важно корректно настроить смешение и защиту от обратного потока.

При выборе схемы решающее значение имеют профиль теплопотребления, параметры котлов и доступная автоматика. Иногда целесообразно добавить буферный бак в систему для накопления тепла, особенно если один из котлов имеет нерегулярный режим работы. Схему подбирают так, чтобы минимизировать гидравлические потери и упростить обслуживание.

Подбор размеров и объёма: как рассчитать стрелку и буфер

Точный расчёт начинается с определения максимального расхода воды системы и мощности котлов. Для гидрострелки ключевой параметр — объём внутренней полости, который обеспечивает необходимую развязку и аккумулирующую способность. Общий подход: вычислить энергию, которую нужно аккумулировать за минимальный рабочий цикл котла, и перевести её в объём воды.

Для перевода энергии в объём удобно использовать теплоёмкость воды: примерно 4,186 кДж/(кг·°C), плотность около 1000 кг/м3. Если требуется аккумулировать энергию, соответствующую мощности P (в кВт) за время t (в секундах) при допустимом перепаде температур ΔT, объём V в кубометрах можно оценить по формуле V = (P * t) / (ρ * c * ΔT), где ρ и c — плотность и удельная теплоёмкость. Эта формула даёт рабочую отправную точку для расчёта буфера.

На практике часто используют эмпирические правила. Для буферных баков иногда ориентируются на 10–20 литров на киловатт котельной мощности, но это зависит от допустимого перепада температур и требуемого времени работы без включения горелки. Для стрелки объём может быть меньше, главное — обеспечить достаточную способность к гидравлической развязке и осаждению шлама.

Пример расчёта объёма для краткого рабочего цикла

Представим котёл 30 кВт, минимальный полезный цикл 90 секунд до выключения и допустимый перепад температур 10 градусов. Подставим значения в формулу: V = (30 * 90) / (1000 * 4,186 * 10). После сокращений получим значение порядка 0,0645 м3, то есть примерно 64 литра. Это количество воды позволит снизить число циклов и смягчить температурные скачки.

Важно помнить, что это оценка для буферного эффекта, а не обязательный объём гидрострелки. Часто практикуют комбинацию: сама стрелка меньшего объёма плюс отдельный буферный бак, если требуется более длительное аккумулирование тепла. Такой подход гибче и позволяет экономить металл и пространство.

При расчёте также учитывают минимальный рабочий расход котла, конструкцию горелки и требования производителя к условиям возврата воды. Некоторые современные котлы чувствительны к температуре возврата — для них объём развязки и температурные границы особенно критичны.

Конструкция и элементы гидрострелки

Стандартная гидрострелка представляет собой цилиндрический или прямоугольный сосуд с патрубками для входов и выходов котлов и контуров отопления. На корпусе предусматривают места для установки датчиков температуры, воздухоотводчиков, сливных кранов и грязевиков. Материал изготовления — сталь с антикоррозионным покрытием или нержавеющая сталь для агрессивных сред.

Обязательные элементы: входы-выходы первичной и вторичной сторон, точки для установки фильтра и магнитного уловителя, воздухоотводчик сверху и слив внизу. Дополнительно рекомендуют предусмотреть смотровые и чистящие люки для удаления накопившегося шлака в крупных системах. Правильная компоновка упрощает сервисное обслуживание.

Нередко стрелку комбинируют с гидравлическим ресивером и теплообменником в модульной конструкции. Это удобно для котельных, где требуется компактность и высокая функциональность. Важно продумать расположение патрубков так, чтобы внутренние потоки способствовали естественному осаждению и не создавали зон застоя.

Материалы и покрытие

Сталь — самый распространённый материал благодаря прочности и стоимости. Для домовой системы с нормальной жёсткостью воды вполне пригодна котельная сталь с качественным внутренним покрытием. В агрессивных условиях или при требовании длительной коррозионной стойкости имеет смысл смотреть в сторону нержавеющей стали.

Внутренние антикоррозионные покрытия уменьшают вероятность появления ржавчины и отложений. Важно выбирать проверенные материалы и сертифицированные покрытия, ведь от качества поверхности зависит и срок службы, и чистота теплоносителя. Для минимизации электрохимической коррозии полезно предусмотреть систему катодной защиты, если это обосновано проектом.

При выборе покрытия учитывайте сочетание материалов в системе: сталь и медные элементы могут вызвать электрохимические реакции без изоляции. Монтажники зачастую используют изолирующие фланцы или прокладки для предотвращения таких эффектов.

Монтаж и расположение: практические советы

Размещение гидрострелки в котельной влияет на эффективность и удобство обслуживания. Желательно ставить её как можно ближе к котлам, чтобы минимизировать длину первичного контура. Это уменьшает потери и обеспечивает быстрый обмен при изменении режимов работы. При этом остаётся место для установки приборов контроля и обслуживания.

Патрубки делают прямыми и короткими, избегая лишних изгибов. Входы и выходы маркируют и снабжают шаровыми кранами для изоляции при ремонте. Также важно предусмотреть возможность полного слива воды из стрелки для профилактических работ без остановки всей системы.

Расположение воздухоотводчиков сверху и сливов внизу строго обязательно. Нарушение этой логики часто становится причиной плохого обезвоздушивания и накопления шлама. При высоких уровнях шума в трубах стоит проверить направление потоков и наличие гидравлических пробок, которые устраняются корректировкой расположения патрубков.

Соединение котлов и контуров

Каждый котёл подводится к своей паре патрубков первичной стороны стрелки. Насосы котлов устанавливаются в первичных кольцах, а контурные насосы — в вторичных. Это классическая схема первичная-вторичная, которая позволяет легко регулировать и балансировать систему без сложной автоматики.

Для предотвращения обратных токов ставят обратные клапаны на входах котлов. Без них возможны нежелательные циркуляции, когда один котёл «втягивает» поток из другого. Также на линиях ставят трёхходовые смесительные клапаны, если нужны отдельные температурные режимы для разных контуров.

Удобная практика — маркировать все элементы и подключать их так, чтобы при обслуживании можно было отключить один котёл и продолжать работу системы от второго. Это даёт запас по надёжности и экономит время при ремонтах.

Автоматика и управление в двухкотловой системе

Автоматика решает задачи по управлению очередностью котлов, поддержанию температур и согласованию насосов. Часто используют логики «ведущий-ведомый», при которой один котёл запускается первым, а второй добавляется, когда нагрузка превышает порог. Это позволяет равномерно распределять износ и экономить газ или другое топливо.

Современные контроллеры умеют учитывать температуру подачи и возврата, температуру во стрелке и параметры контуров. На основе этих данных они корректируют работу насосов и смешивающих клапанов. При грамотной настройке автоматика снижает количество переходов котлов и уменьшает расход топлива.

Важно предусмотреть аварийные алгоритмы: отключение одного из котлов при перегреве, блокировка насоса при отсутствии давления и переход на резерв в случае отказа управляющей электроники. Надёжная автоматика — не роскошь, а существенное улучшение безопасности и экономии.

Фильтрация, грязевики и обезвоздушивание

Шлам и магнитные частицы в системе уменьшают КПД и ускоряют износ насосов и теплообменников. Наличие грязевика и магнитного уловителя на линиях до стрелки обязательны для долгосрочной стабильной работы. Они собирают крупные частицы и предотвращают их попадание в узкие проходы котлов и клапанов.

Воздух в системе вызывает шумы и снижение теплоотдачи. Поэтому на верхней части стрелки нужно предусмотреть автоматический воздухоотводчик и ручной спускной кран для полной продувки. Регулярная промывка фильтров и проверка состояния магнитных уловителей входит в плановую профилактику.

Периодичность обслуживания зависит от качества теплоносителя и конструкции системы. В домовых условиях проверять фильтры и очищать магнитные улавливатели стоит минимум раз в год, а при признаках шума или плохого прогрева — немедленно.

Защита котлов и температурные режимы

Котёл требует определённого режима возвратной температуры. Часто производители указывают минимально допустимую величину для предотвращения коррозии и образования конденсата в теплообменнике. Гидрострелка помогает поддерживать этот режим, смешивая возвратные воды и выравнивая температуру, но не заменяет смесители и защитные термостаты.

Трёхходовые клапаны и байпасы помогают поддерживать минимальную температуру возврата. Комбинация стрелки и термостатического клапана даёт гибкость — котёл защищен от охлаждения, а вторичные контуры получают нужный температурный режим. При отказе автоматики такой байпас выполняет роль «аварийной защиты».

Особенно важна защита для маломощных котлов и агрегатов с низкотемпературной горелкой. Там перепады температуры и частые включения особенно вредны, поэтому наличие стрелки и грамотной автоматики — серьёзный вклад в долговечность оборудования.

Экономика и энергосбережение

Правильная гидравлическая развязка снижает потери тепла и уменьшает цикличность котлов, что напрямую влияет на расход топлива. Меньшее число пусков-остановок экономит горелку и электроэнергию на зажигание и управление. Со временем это окупает дополнительные расходы на стрелку и автоматизацию.

Кроме того, возможность точной групповой регулировки позволяет оптимизировать режимы при сезонных колебаниях нагрузки: летом можно выводить один котёл в простое, зимой — включать оба по очереди. Это сокращает непроизводительные потери и повышает общую энергоэффективность комплекса.

Экономический эффект стоит оценивать комплексно: учитывать стоимость топлива, энергоносителей для насосов, износ оборудования и стоимость обслуживания. В ряде случаев инвестирование в качественную гидравлику и автоматику окупается уже в первые пару лет эксплуатации.

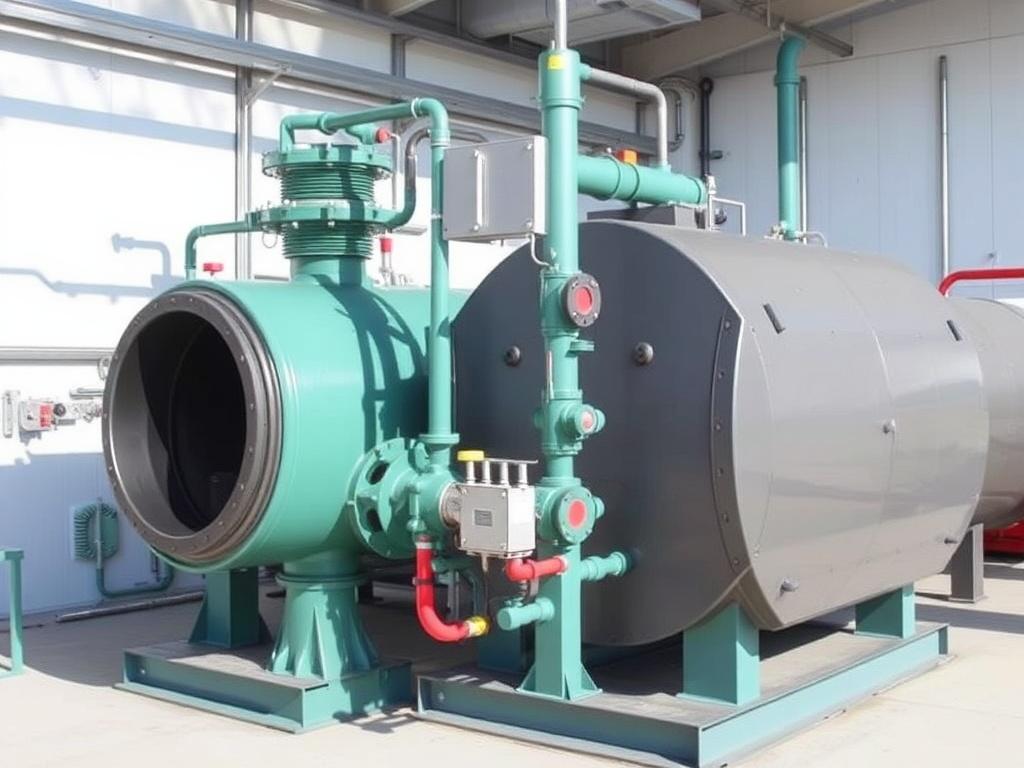

Типичные ошибки при проектировании и монтаже

Одна из самых частых ошибок — недооценка объёма стрелки или её неправильная компоновка. Малый внутренний объём не даёт развязки, а неправильное расположение патрубков мешает осаждению шлама. В результате появляются шумы и нестабильность температур.

Ещё одна распространённая проблема — отсутствие грязевиков и магнитных фильтров. Без них теплообменники котлов быстро загрязняются, снижают КПД и увеличивают риск аварий. Иногда монтажники экономят на этих элементах, не осознавая последствий для стоимости ремонта.

Недостаточное внимание к воздухоотводам и сливам также приводит к осложнениям. Люди часто забывают про необходимость качественного обезвоздушивания, что приводит к шумам и неравномерному прогреву. Правильная схема с местами для простого обслуживания решает эти проблемы заранее.

Обслуживание: что и как проверять

Регулярная проверка состояния фильтров и магнитных улавливателей — первоочередная задача. Загрязнённые фильтры снижают расход и повышают энергозатраты насосов. Планово очищать их стоит минимум раз в год, а при плохом качестве теплоносителя — чаще.

Следует проверять герметичность патрубков, состояние уплотнений и работу автоматических воздухоотводчиков. Падение давления в системе или изменение рабочих температур может быть признаком утечки или образования воздушных пробок. Ранняя диагностика позволяет избежать дорогостоящего ремонта.

Также важно контролировать состояние внутреннего покрытия стрелки и общий уровень коррозии. При появлении признаков ржавчины лучше провести промывку системы и восстановить защитное покрытие. Эти меры продлевают срок службы всего котельного узла.

Периодические работы обслуживания

Рекомендуемый набор действий для профилактики: очистка грязевиков и магнитных фильтров, проверка и при необходимости продувка воздухоотводчиков, проверка работоспособности датчиков и автоматики, визуальный осмотр корпуса стрелки и патрубков. Такой список занимает немного времени, но позволяет избежать крупных поломок.

При подготовке к отопительному сезону стоит провести промывку всей системы и убедиться в отсутствии утечек. После зимы полезно проверить состояние изоляции и целостность всех креплений. Эти мероприятия увеличивают надёжность и снижают риск внеплановых остановок.

Если система работает в агрессивной среде, план обслуживания ужесточают: фильтры проверяют чаще, используют дополнительные меры защиты от коррозии и контролируют состояние теплообменников в котлах внимательнее.

Диагностика типичных неисправностей

Симптом: шум в трубах и нестабильный прогрев. Возможные причины: воздушные пробки, неправильное расположение патрубков или недостаточная развязка по объёму. Решение: проверить и удалить воздух, убедиться в правильности монтажа, при необходимости увеличить объём стрелки или добавить буфер.

Симптом: частые пуски-остановы котла. Возможные причины: недостаточный объём аккумулирования, некорректная работа автоматики или слишком большой перепуск воздуха через байпас. Решение: настроить автоматику, рассмотреть увеличение буфера и оптимизировать последовательность включений котлов.

Симптом: засорение и снижение теплопередачи. Возможные причины: забитые грязевики, магнитные частицы в теплообменнике, коррозия. Решение: промыть систему, очистить фильтры и магнитные уловители, при необходимости провести химическую промывку и восстановление покрытия.

Примеры из практики

В одном из частных домов, где я участвовал в проекте, стояли два котла — газовый и твердотопливный. Первоначальная схема была простая, без гидрострелки, и хозяева жаловались на частые отключения газового агрегата и шумы. Мы предложили установить металлическую стрелку и магнитные фильтры, а также добавить небольшой буфер в 80 литров.

Результат оказался заметен быстро: время работы твердотопливного котла стало более предсказуемым, газовый агрегат перестал включаться по мелким скачкам нагрузки, а в доме исчезли характерные шумы в трубах. Обслуживание упростилось, и владельцы смогли планировать отопление более экономно и без стресса.

В другом случае на объекте с коммерческой котельной было важно обеспечить резервирование и поддерживать высокую надёжность. Там мы выбрали параллельное подключение двух котлов через крупную стрелку с объёмом около 200 литров и установили программируемый контроллер для чередования работы. Это дало необходимую гибкость и обеспечило бесперебойную подачу тепла в пиковые периоды.

Краткая шпаргалка по выбору и монтажу

Выбирать стрелку нужно, опираясь на расчётный расход и требуемую теплоёмкость. Учитывайте минимально допустимую температуру возврата котлов и задавайте допустимый перепад температур. Патрубки монтируйте прямо и максимально коротко для уменьшения гидравлических потерь.

Обязательно устанавливайте грязевики и магнитные фильтры, а также автоматические воздухоотводчики. Маркируйте линии и делайте доступ к основным элементам для удобства обслуживания. При возможности оставляйте пространство для установки дополнительного буферного бака.

Автоматика должна поддерживать режимы работы: приоритет котлов, минимальные температуры возврата и аварийные сценарии. Проверяйте настройки после запуска и проводите отладку в реальных условиях, а не «по бумаге». Это позволит избежать типичных ошибок и получить стабильную систему.

Таблица: основные элементы и их назначение

Элемент	Назначение
Гидрострелка	Гидравлическая развязка, часть аккумулирования, обезвоздушивание
Грязевик	Удаление крупного шлама и механических частиц
Магнитный уловитель	Захват феромагнитной взвеси для защиты котла
Авто воздухоотводчик	Удаление воздуха из системы в автоматическом режиме
Трёхходовой смеситель	Поддержание заданной температуры возврата/подачи
Контроллер	Управление очередностью котлов, насосами и аварийными блокировками

Выбор поставщика и сборка

От качества исполнения стрелки и комплектующих зависит надёжность всей котельной. При выборе поставщика обращайте внимание на отзывы, гарантийные обязательства и наличие сервисной поддержки. Дешёвые решения без сертификации могут показаться привлекательными по цене, но оборачиваются проблемами через пару сезонов.

Лучше выбирать проверенных производителей или локальных изготовителей с опытом и нормальными отзывами. Наличие рекомендаций по монтажу и возможность приобретения запчастей и расходников существенно упрощают эксплуатацию. Также полезно, когда поставщик предоставляет монтажные чертежи и схемы подключения.

При сборке отдавайте предпочтение сборке на фланцах и с шаровыми кранами для быстрого демонтажа. Профессиональная сварка и качественные уплотнения снижают риск течей. На этапе пусконаладки проводите испытания под давлением и проверяйте работу датчиков и автоматики в разных режимах.

Когда гидрострелка не нужна

Не во всех системах её наличие критично. В простых системах с одним котлом и сбалансированной гидравликой стрелка может не дать ощутимого преимущества. Если у системы низкая сложность и нет конфликтов по расходам, излишняя гидравлика только увеличит стоимость и усложнит обслуживание.

Также при очень малых расстояниях между оборудованием и низкой вероятности образования возвратных температур стрелка может оказаться избыточной. Решение принимать, опираясь на анализ схемы и реальные требования по надёжности и экономии.

Тем не менее при появлении второго котла или смешанных источников тепла стоит рассмотреть развязку, так как риски гидравлических конфликтов и отказов увеличиваются с ростом сложности системы.

Планирование модернизации существующей системы

Если в уже работающую котельную вставляют второй котёл, начинается самое интересное: нужно аккуратно внедрить гидравлическую развязку с минимальными остановками работы. Планируют работы так, чтобы обеспечить временное резервирование и поэтапную замену элементов. Хорошая подготовка и предварительные испытания помогают избежать простоев.

Сначала выполняют гидравлическую расчётную схему и выбирают место для установки стрелки. Затем готовят монтажные элементы, краны и фитинги, чтобы на этапе демонтажа минимально затронуть работу системы. Часто полезно предусмотреть временные байпасы, позволяющие поддерживать отопление на время работ.

После установки проводят промывку системы и отладку автоматики. Пусконаладочные работы включают проверку температур, давления и корректности срабатывания аварийных алгоритмов. Эти шаги критичны для обеспечения безопасной и эффективной эксплуатации.

Последние советы и рекомендации

Не экономьте на фильтрах и автоматике — их роль в долговечности системы недооценить трудно. Подбирайте элементы под конкретные требования котлов и контуров, а не «по универсальной формуле». Точный расчёт и внимательный монтаж с маркировкой значительно упрощают дальнейшее обслуживание.

Тестируйте систему в разные периоды: при минимальной и максимальной нагрузке, при переходных режимах. Это помогает выявить проблемы, которые не видны в статической проверке. Регулярное обслуживание и протоколирование работ помогут быстро реагировать на отклонения от нормы.

Если нужно, привлекайте специалистов для пусконаладки и настройки автоматики. Хорошо настроенная система с правильно подобранной гидрострелкой работает тихо, экономно и долго, а хозяину остаётся только контролировать её состояние по плану.

Правильная гидравлическая развязка между котлами — это не только про техническую изящность, но и про комфорт, экономию и спокойную эксплуатацию. Инвестиция в грамотный расчёт, качественные материалы и профессиональный монтаж часто возвращается экономией топлива и меньшими затратами на ремонт. В конечном счёте выигрывают и оборудование, и люди, которые им пользуются.
