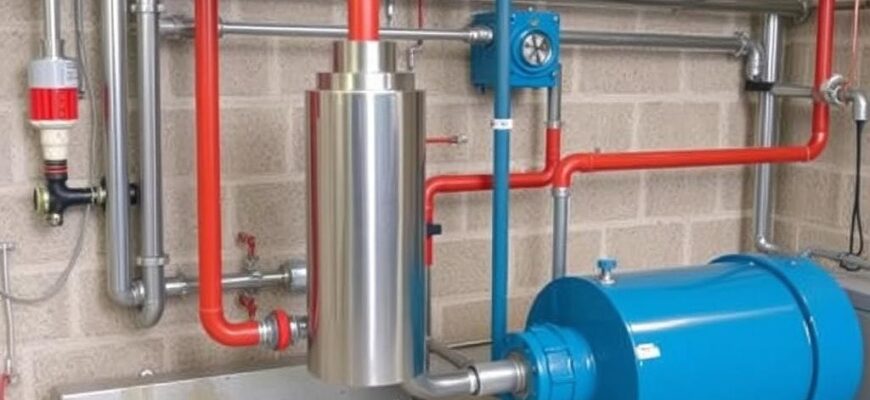

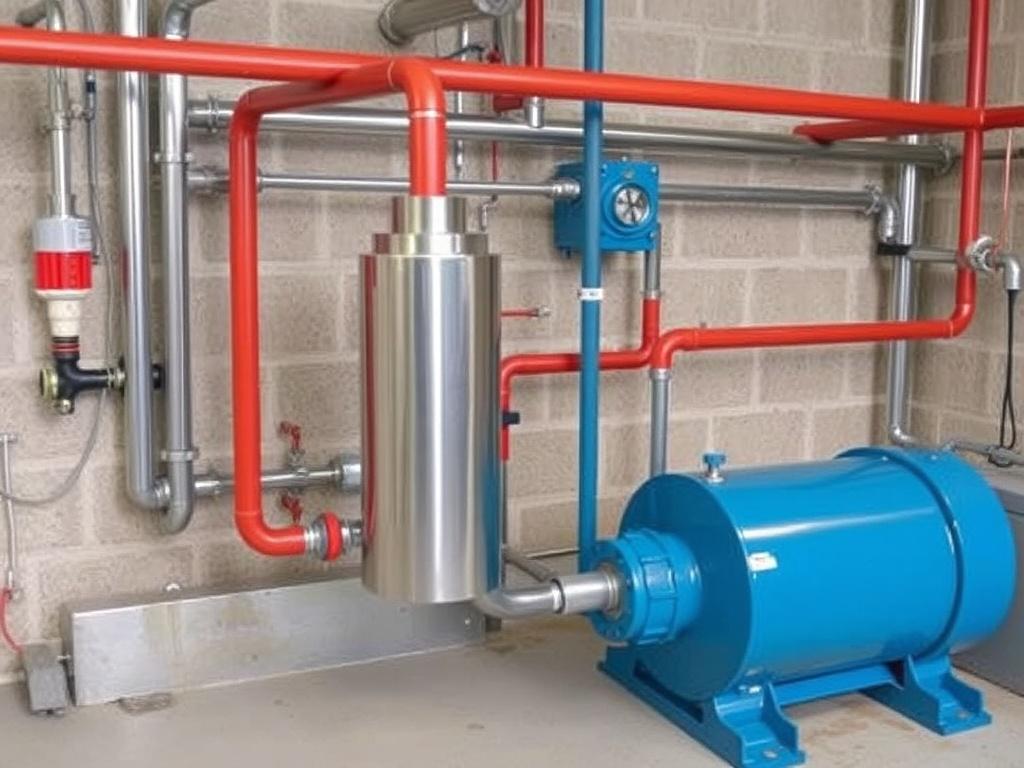

Как работает гидрострелка в системе отопления: простая деталь, которая решает сложные задачи

Гидрострелка — не самая заметная часть котельной, но именно она часто определяет, насколько эффективно и стабильно будет работать отопительная система. Вводный смысл этого устройства кажется простым: разделять потоки, уравнивать циркуляцию и облегчать жизнь насосам. Однако механизмы, по которым всё это достигается, заслуживают подробного разбора. В этой статье я подробно объясню, зачем нужен этот элемент, как он устроен, какие схемы подключения бывают и на что обращать внимание при выборе и обслуживании.

Я опишу реальные сценарии из практики монтажа и эксплуатации, отмечу типичные ошибки и дам понятные рекомендации по выбору и проверке работы. Текст рассчитан на инженера, монтажника и владельца дома, который хочет разобраться глубже, но без лишней теории. По ходу дела постараюсь избежать сухих клише и излишней академичности, чтобы материал был живым и полезным.

Зачем нужна гидрострелка

Основная роль гидрострелки — гидравлическое разделение первичной и вторичных цепей системы отопления. Это значит, что насос в котле и насосы на контуры отопления не должны мешать друг другу, а поток воды может стабильно проходить по каждому из участков в заданном объеме. Без такого разделителя возникающие гидравлические конфликты приводят к шуму, неправильному распределению теплоносителя и ухудшению регулировки по температуре.

Кроме того, гидравлический разделитель служит своеобразным буфером и камерой выравнивания температур. В момент, когда котёл резко повышает температуру или вторичный контур временно перестаёт забирать тепло, в объёме гидрострелки часть воды накапливает избыток тепла и предотвращает короткие скачки в системе. Это важно для котлов с модуляцией и для многозональных систем с различными рабочими температурами.

Ещё одно практическое назначение — упрощение схем регулирования. Когда системы нормально разделены, исчезает необходимость в сложных специальных насосных группах с большим количеством обратных клапанов и балансировочных устройств. Это экономит деньги на начальном этапе и снижает вероятность ошибок при монтаже.

Принцип работы: что происходит внутри

Внутри гидрострелки поток от котла и потоки от контуров проходят через общую камеру, где происходит их гидравлическое и температурное взаимодействие. Если суммарный расход во вторичных контурах меньше, чем в первичной ветви, часть воды возвращается в котёл через внутреннюю зону перемешивания, не вызывая турбулентных помех. Если расход равен или превышает — устройство обеспечивает стабильное распределение с минимальными гидравлическими потерями.

Ключевая идея — создание зоны с низкой скоростью потока, где кинетическая энергия снижается, а вода может менять направление и температуру без резких перепадов давления. Именно эта спокойная зона позволяет насосам работать «независимо» друг от друга: первичный насос формирует свой поток, вторичные насосы — свои, а гидрострелка аккуратно согласует объёмы и температуры.

Некоторые гидрострелки дополнительно оснащают дефлектором или перегородкой, которая направляет потоки и минимизирует перемешивание горячей и холодной воды. Варианты исполнения различаются, но суть остается: создание зоны выравнивания, где происходят обмен и возврат излишков теплоносителя без прямого гидравлического конфликта.

Типы гидрострелок и их конструктивные различия

Существует несколько основных типов гидрострелок, отличающихся по конструкции и набору дополнительных функций. Самый простой вариант — это цилиндрическая ёмкость без внутренних устройств, которая обеспечивает минимальное гидравлическое разделение за счёт объёма. Более сложные модели включают дефлекторы, внутренние перегородки, встроенные сепараторы воздуха и улавливатели механических примесей.

Современные решения часто объединяют гидрострелку с грязевым фильтром и воздухоотводчиком в одном корпусе. Такие комбинированные устройства экономят место и упрощают монтаж, так как уменьшают количество отдельных элементов в контуре. Магнитные улавливатели частиц тоже встречаются в составе — особенно актуально при системах, где возможен коррозионный мусор.

Отдельно выделяют гидрострелки с теплообменной функцией — например, модели с рубашкой или встроенным теплообменником, которые могут служить и как накопительный бак, и как гидравлический разделитель. Они подходят в системах с множеством источников тепла, но требуют более тщательного расчёта и контроля, поскольку смешение температур здесь происходит целенаправленно.

Преимущества и недостатки разных вариантов

Простой цилиндрический разделитель дешевле и надёжнее в смысле отказов: в нём попросту нечему ломаться. Он хорошо работает для типичных частных домов с несколькими контурами, где нет экстремальных требований по очистке теплоносителя. Однако отсутствие встроенных сепараторов повышает потребность в отдельном обслуживании и дополнительных фильтрах в системе.

Комбинированные модели выигрывают удобством: встроенный воздухо- и грязеотделитель сокращают практические операции по обслуживанию и уменьшают вероятность попадания воздуха в радиаторы. Но за это приходится платить — цена устройства и стоиомость замены встроенных элементов выше. Кроме того, такие гидрострелки более сложны по монтажу, и ошибки при установке приводят к снижению эффективности.

Модели с теплообменником полезны там, где требуется аккумулировать тепло или обеспечивать взаимодействие нескольких источников. Они добавляют гибкости в проекте, но плохо подходят в системах, где важна простота и независимость обслуживания отдельных контуров. Решение всегда зависит от специфики объекта и бюджета хозяина.

Гидравлические схемы с гидрострелкой: типовые примеры

Самая распространённая схема — котёл в первичной ветке, гидрострелка и несколько вторичных контуров с собственными насосами и термостатическими клапанами. В такой схеме гидрострелка располагается между котлом и распределительной группой, обеспечивая разделение по потокам и выравнивание температур. Каждый вторичный контур забирает тепло в нужном объёме, а регулировка температуры осуществляется локальными клапанами и термостатами.

В более сложных системах присутствуют дополнительные источники тепла: тепловой насос, солнечные коллекторы, твердотопливный котёл. Здесь гидрострелка становится узлом интеграции, через который синхронизируются различные источники и аккумулируются потоки с разной температурой. Нередко используют две гидрострелки: одну для первичных источников, другую для распределительной сети, чтобы упростить управление.

Ещё один распространённый вариант — подключение системы тёплого пола вместе с радиаторами. Полы требуют более низкой температуры, и гидрострелка помогает удерживать их расход и температуру стабильными, несмотря на быстрые переключения нагрузки в радиаторных контурах. Это сглаживает работу клапанов и предотвращает перетекание излишне горячего теплоносителя в низкотемпературные секции.

Схемы с разделением температур

Иногда нужно поддерживать в системе две явственно разные температуры — например, 80 °C для бойлера и 40 °C для полов. Гидрострелка упрощает организацию таких зон: в первичной ветви циркулирует горячая вода, а во вторичных — вода с пониженной температурой, смешиваемая через байпасные линии и смесительные узлы. В этом случае важно грамотное размещение термостатов и регулирующих клапанов, чтобы исключить «перетекание» горячего потока в низкотемпературную ветвь.

Практика показывает, что при соединении зон с существенно разными температурами полезно применять гидрострелки с внутренними перегородками. Они минимизируют перемешивание и повышают устойчивость работы всей системы при резких переключениях нагрузки. Поэтому при проектировании таких схем стоит закладывать небольшой запас объёма гидрострелки.

Как выбрать размер и объём гидрострелки

Размер гидрострелки напрямую влияет на эффективность её работы: слишком маленькая ёмкость не даст требуемого гидравлического разделения, а излишне большая увеличит габариты и стоимость. Общая рекомендация — учитывать суммарные расходы первичной и вторичных ветвей, характер изменения нагрузки и требуемую инертность системы. При расчёте важен не только объём, но и форма камеры, наличие перегородок и внутреннего дефлектора.

Практические правила выбора часто базируются на требуемой задержке потока и площади поперечного сечения. Чем больше площадь и объём, тем ниже скорость в камере, и тем лучше выполняется роль разделителя. Для типичных частных домов с котлом средней мощности специалисты выбирают устройства с объёмом, который обеспечивает низкую скорость потока при номинальных расходах, но при этом не создаёт большого лишнего инерционного резерва.

Важно помнить, что объём гидрострелки — лишь один из параметров. Вопросы подключения, высоты стенок, расположения патрубков и наличия встроенных сепараторов оказывают не меньшее влияние на поведение устройства. По этой причине при выборе лучше опираться на конкретные гидравлические расчёты системы, а не только на «типовую» рекомендацию по литражу.

Практический подход к расчёту

При проектировании я обычно сначала рассчитываю требуемые расход и тепловую мощность каждого контура, затем суммирую возможные максимальные и минимальные значения. После этого оцениваю скорость потока в потенциальной гидрострелке и выбираю объём, который обеспечит снижение турбулентности в камере при номинальных расходах. Такой метод позволяет избежать типичных ошибок — например, выбора слишком узкой ёмкости с высокой скоростью потока.

Если система предусматривает частые резкие изменения нагрузки — например, при наличии твердотопливного котла с ручной загрузкой — полезно закладывать больший объём для сглаживания пиков. В моём опыте это многократно уменьшало количество перегревов и циклических включений, которые пагубно влияют на ресурс котельного оборудования.

Монтаж: правила и рекомендации

Правильная установка — залог того, что гидрострелка будет работать как задумано. Первое правило — располагать устройство вертикально и на месте с возможностью доступа для обслуживания. Патрубки подключения должны быть ориентированы так, чтобы минимизировать лишние изгибы трубопровода и обеспечить корректные направления потоков.

Следует внимательно относиться к порядку подключения: подача котла обычно через верхний патрубок, обратка — через нижний, но точная схема зависит от конструкции гидрострелки и производителя. Неправильное подключение может привести к тому, что устройство не будет выполнять функции сепарации воздуха и грязи, а поток будет образовывать короткие замыкания.

Не менее важна установка запорной арматуры и средств контроля: балансировочных клапанов, манометров и термометров. Это нужно не для «красоты», а для возможности быстро выявлять отклонения в работе и корректировать насосы. В реальных объектах доступ к этим элементам упрощает диагностику и сокращает время обслуживания.

Точки контроля при пусконаладке

После монтажа рекомендую провести простую проверку: измерить температуры на входе и выходе гидрострелки при разных режимах работы и сравнить их с расчетными значениями. Также следует проверить наличие постоянной циркуляции в каждом контуре при разных комбинациях насоса. При совпадении фактических и ожидаемых распределений потоков можно считать, что монтаж выполнен корректно.

Если наблюдается шум, вибрация или нестабильность температур, это сигнал к дополнительной проверке схемы и, возможно, перенастройке насосов. Часто проблема решается пересмотром скоростей насосов или балансировкой расхода между контурами.

Управление и регулирование в связке с гидрострелкой

Гидрострелка сама по себе не регулирует температуру, но делает возможным эффективную работу термостатов и насосов. В идеальной схеме каждый контур оснащён собственным насосом и регулятором, а гидрострелка служит пространством, где эти контуры «не мешают» друг другу. Это упрощает настройку погодозависимого управления и использование модуляции мощности котла.

При применении частотных преобразователей на насосах можно добиться ещё более тонкой балансировки потоков. Плавная регулировка скорости позволяет подстраивать расход под текущую потребность, что снижает энергопотребление и повышает комфорт. Однако следует учитывать, что частотные преобразователи требуют грамотной наладки и контроля, иначе можно получить неожиданные гидравлические эффекты.

Ещё один важный аспект — взаимодействие со смесительными узлами для тёплого пола. Гидрострелка облегчает управление такими узлами, поскольку вторичная ветвь получает стабильный запас теплоносителя и реагирует предсказуемо на команды смесителя. Это особенно важно при больших площадях теплого пола с несколькими зонами.

Воздух и грязь: роль гидрострелки в очистке системы

В системах отопления воздух и механические примеси — частая беда. Они уменьшают теплоотдачу, шумят и вызывают коррозию. Многие современные гидрострелки имеют встроенные камеры для отвода воздуха и накопления частиц, что упрощает обслуживание: достаточно периодически сливать скопившийся шлам и открывать автоматические воздухоотводчики.

Без встроенных сепараторов нужно ставить отдельные грязевики и воздухоотводчики. Однако интегрированный подход удобнее в бытовых условиях и позволяет снизить риск установки лишних соединений, которые могут стать местами утечек. Опять же, выбор зависит от конкретной задачи и предпочтений проектировщика.

Важно также предусмотреть удобный доступ к магнитной ловушке, если она есть. Снятие и очистка магнита — простая процедура, которая в большинстве случаев решает проблемы с микрочастицами и продлевает службу дорогостоящей автоматики и теплообменников.

Типичные ошибки при проектировании и монтаже

Чаще всего встречается недооценка объёма гидрострелки и неверное расположение патрубков, из-за чего устройство теряет свою основную функцию. Другая распространённая ошибка — отсутствие или неправильная настройка балансировочных клапанов на вторичных контурах, что приводит к вытеснению потоков и перераспределению тепла не в пользу комфорта.

Некоторые монтажники устанавливают гидрострелку горизонтально, чтобы «сэкономить место», однако это ухудшает работу воздухоотводчиков и снижает эффективность сепарации шлама. Ещё один промах — полное отсутствие воздухо- и грязеотводящих элементов в проекте; экономия на этих деталях возвращается в виде проблем уже в первые сезоны эксплуатации.

Также встречается ошибка в управлении насосами: установка насосов с избыточной мощностью или без возможности настройки скорости приводит к шуму и быстрому износу оборудования. В сумме эти ошибки делают систему сложной для стабильной эксплуатации и увеличивают стоимость владения в долгосрочной перспективе.

Список проверок при приемке системы

• Правильность подключения патрубков гидрострелки по схеме;
• Вертикальная установка и удобный доступ к сервисным органам;
• Наличие и работоспособность воздухоотводчиков и грязевиков;
• Настройка насосов и балансировка расхода по контурам;
• Проверка на герметичность и отсутствие вибраций при работе.

Обслуживание: что и когда проверять

Регулярное техническое обслуживание минимизирует простои и продлевает срок эксплуатации системы. Рекомендую осматривать гидрострелку не реже одного раза в год: проверять состояние уплотнений, работу автоматических воздухоотводчиков и чистоту магнитных ловушек. В сезонных точках эксплуатации это можно совмещать с общим обслуживанием котла и циркуляционных насосов.

Если в системе замечены шумы или ухудшение теплоотдачи радиаторов, одним из первых шагов должна быть проверка на наличие шлама и воздуха в гидрострелке. Чистка магнитных фильтров и механических осадков часто возвращает систему к нормальной работе без необходимости серьёзных вмешательств. При наличии встроенных фильтров стоит заранее узнать у производителя порядок их обслуживания и испытательный интервал.

Плановое техническое обслуживание также включает проверку изоляции теплообменников и корпуса гидрострелки, чтобы избежать теплопотерь и конденсата в подвальных помещениях. Хорошая теплоизоляция улучшает КПД системы и снижает нагрузку на котёл, особенно в холодный период.

Диагностика неисправностей: на что обращать внимание

Если система работает нестабильно, первым делом нужно измерить температуры и сравнить их с ожидаемыми. Резкие отличия на входе и выходе гидрострелки укажут на неправильную циркуляцию или на короткие замыкания потоков. Также полезно послушать оборудование: характерные гудения и вибрации часто связаны с завоздушиванием или завоздушенным насосом.

Другой признак проблем — неравномерный прогрев радиаторов и зон. Если одни секции горячие, а другие едва тёплые при открытых клапанах, это повод для проверки балансировки и наличия засора в рампе распределения. Наличие металлической стружки и других частиц в фильтрах указывает на коррозию в системе и требует оперативного вмешательства.

В сложных случаях полезно провести трассировку потоков с помощью временных датчиков расхода и температуры. Такая проверка показывает реальные соотношения расхода между ветвями и позволяет корректно настроить насосы и балансировочные клапаны.

Личный опыт: типичный случай из практики

Однажды я участвовал в наладке системы для старого двухэтажного дома, где хозяин жаловался на постоянный шум и неравномерный прогрев. Оказалось, прежний монтажник установил слишком маленький гидравлический разделитель и не подключил магнитный фильтр. После замены на более объёмную гидрострелку с интегрированным грязевиком шум исчез, а регулировка температуры по зонам стала предсказуемой.

В другом проекте мы решили объединить гидрострелку с бойлером косвенного нагрева в одном котельном шкафу. Это решение упростило разводку и сэкономило место, но требовало аккуратного расчёта объёма и наличия грамотной автоматики. Опыт показал: при верном подходе такие комбинированные решения работают долго и надёжно, но требуют внимания на этапе проектирования.

Из практики скажу: экономия на гидрострелке и сопутствующих элементах почти всегда возвращается с запасом — в виде переделок, протечек и частых сервисных визитов. Лучше закладывать продуманные узлы с небольшим запасом по объёму и возможностью обслуживания.

Экономика и влияние на эффективность системы

Правильно подобранная и установленная гидрострелка повышает энергоэффективность системы в целом. Она снижает число циклов модуляции котла, уменьшает электропотребление насосов за счёт более стабильной работы и сокращает потери при ненужных циркуляциях. В долгосрочной перспективе это отражается в экономии топлива и меньших расходах на сервиса.

Инвестиции в качественное устройство и грамотный монтаж окупаются за счёт уменьшения неисправностей и увеличения срока службы оборудования. Особенно заметна экономия в системах с несколькими источниками тепла или с участием низкотемпературных контуров, где гидравлическое согласование критично для правильной работы.

Однако важно учитывать и стоимость обслуживания: сложные комбинированные гидрострелки дороже в ремонте, и при выборе следует сбалансировать первоначальные вложения и будущие эксплуатационные расходы. Часто оптимальным решением оказывается модульный подход, когда гидрострелка выбирается с учётом возможности добавления аксессуаров по мере необходимости.

Короткая таблица для сравнения вариантов

Тип	Преимущества	Недостатки	Рекомендации по применению
Простой цилиндр	Простота, надёжность, низкая цена	Требует внешних сепараторов	Небольшие и стандартные системы
Комбинированный (с сепаратором/магнитом)	Удобство обслуживания, меньше внешних узлов	Стоимость, сложность монтажа	Частные дома, системы с жесткими требованиями по чистоте
С теплообменником или накопителем	Функциональность, интеграция источников тепла	Требует расчёта, высокий ценник	Сложные проекты с несколькими источниками

Частые вопросы и короткие ответы

Нужно ли ставить гидрострелку в небольшом доме с одним котлом и парой радиаторов? В большинстве случаев да: она упрощает балансировку и снижает вероятность шумов. Цена устройства невысока по сравнению с удобством настройки и эксплуатационной стабильностью.

Можно ли заменить гидрострелку другой гидравлической схемой? Порой используются малые теплоаккумуляторы или буферные баки, но они решают немного отличные задачи. Гидрострелка специализируется именно на гидравлическом разделении и не всегда может быть полноценно заменена баками без потери функциональности.

Как часто нужно чистить встроенные фильтры? Это зависит от качества теплоносителя и состояния системы, но в большинстве случаев ежегодная проверка и очистка оказывается достаточной. В системах с высокой коррозией или большим количеством шлама интервал сокращается.

Финальные рекомендации при выборе и проектировании

При проектировании системы руководствуйтесь здравым смыслом и реалиями эксплуатации. Оценивайте реальные нагрузки, возможные пиковые режимы и необходимость интеграции дополнительных источников. Не стоит экономить на объёме и качестве герметичности — это те параметры, на которых экономия быстро превращается в дополнительные расходы.

Выбирайте устройства проверенных производителей и уделяйте внимание наличию сервисной документации и запасных частей. При монтаже строго следуйте инструкции производителя и не пренебрегайте проверками и пуско-наладочными работами — это сокращает число проблем в первые сезоны эксплуатации.

И, наконец, помните: гидрострелка — это не магия, а инженерный инструмент. С её помощью можно сделать отопление более стабильным и энергоэффективным, но для этого нужно вкладываться не только в устройство, но и в грамотный проект и квалифицированный монтаж.
