Дренажные насосы для откачки шлама: выбор, устройство и практика без сюрпризов

Дренажные насосы для откачки шлама — тема, которая звучит технически, но на деле касается миллионов практических задач: от очистки котлованов до откачки производственных отстойников. В этой статье я разберу, как работают такие агрегаты, чем они отличаются друг от друга и какие нюансы важно учитывать при подборе и эксплуатации. Текст опирается на реальные наблюдения, стандарты и многолетний опыт работы с оборудованием на строительных и промышленных объектах. Читатель получит не только теорию, но и практические рекомендации, которые помогут избежать типичных ошибок при установке и обслуживании.

Что такое шлам и почему от него нужно избавляться

Шлам — это смесь воды и взвешенных частиц различной природы: глины, песка, органики, металлической стружки и реагентов. Его состав и плотность сильно меняются в зависимости от источника, а от этого зависят требования к оборудованию для откачки. Накопление шлама в котлованах, резервуарах и каналах приводит к потере полезного объема, коррозии конструкций и ухудшению фильтрационных свойств почвы. Понимание свойств шлама — первый шаг к выбору правильного насоса и технологии его удаления.

Кроме механических проблем, шлам может нести экологическую угрозу: растворённые токсичные вещества, нефтепродукты или биологически активные компоненты требуют особого подхода к перекачке и утилизации. Неправильный выбор оборудования часто приводит к частым поломкам, простоям и дополнительным расходам на восстановление. Поэтому важно оценивать не только видимые фракции, но и вязкость, абразивность и содержание твёрдых включений. Это влияет на материал рабочего колеса, зазоры в корпусе и систему уплотнений.

Принцип работы насосов для шлама и ключевые характеристики

Большинство насосов для перекачки густых суспензий опираются на преобразование механической энергии в кинетическую и далее в давление, которое перемещает смесь по трубопроводу. Устройства отличаются конструкцией рабочего органа: центробежные насосы используют крыльчатку для создания потока, а шнековые и диафрагменные — перемещают шлам объёмным способом. При выборе важны четыре параметра: расход, напор, максимальный размер твёрдых частиц и плотность среды. Эти характеристики формируют требования к двигателю, материалам и системе уплотнений.

Кроме базовых параметров, на работоспособность влияют условия эксплуатации: температура среды, наличие волокнистых примесей и склонность к осаждению. Например, шлам с высокой вязкостью требует более мощного привода и специальных систем промывки, а волокнистые включения склонны к наматыванию на вал. Важно проверить паспортные данные насоса и соотнести их с реальными условиями на объекте. Ошибочный расчёт подачи или недооценка абразивности ведут к ускоренному износу и авариям.

Ключевые параметры: подача, напор, плотность и размер частиц

Подача измеряется в кубометрах в час и отвечает за скорость удаления шлама из котлована или резервуара. Напор, выражаемый в метрах водяного столба, определяет возможность доставить суспензию на требуемую высоту и преодолеть гидравлические потери в трубопроводе. Плотность и размер твёрдых частиц важны для определения механизма работы насоса: крупные и тяжёлые частицы требуют насосов с увеличенным диаметром прохода или специальных конструкций рабочего колеса. При небольшом запасе по напору и неверной оценке плотности насос быстро теряет производительность.

Практика показывает: лучше закладывать небольшой запас по мощности и диаметру прохода, чем эксплуатировать агрегат в режиме постоянной перегрузки. Для крупнофракционных шламов используют насосы с проходными каналами или крупноячеистыми импеллерами, а для пастообразных сред — шнековые или прогрессивные полые винты. В технической документации всегда ищите графики зависимости подачи от напора для конкретной жидкости и сравнивайте их с реальной системой. Это убережёт от покупки неподходящего оборудования.

Типы насосов, применяемых для перекачки шлама

На рынке представлены разные конструкции, каждая из которых заточена под определённые задачи. Самые распространённые — погружные центробежные, горизонтальные центробежные с мокрой камерой и шнековые насосы. Для особо абразивных и волокнистых сред используются роторно-лопастные и прогрессивные цилиндрические насосы. Выбор зависит от состава шлама, глубины забора, частоты работы и требуемых затрат на обслуживание.

Ниже перечислены типы чаще всего встречающиеся на объектах и кратко описаны их сильные стороны. Для наглядности приведённая таблица поможет сравнить основные характеристики и области применения. Это упростит первичную сортировку вариантов перед детальной проверкой технических паспортов.

Тип насоса	Проход частиц	Области применения	Плюсы	Минусы
Погружной центробежный	До 50–80 мм	Котлованы, ливнёвки, отстойники	Компактность, простая установка	Износ при абразиве, проблемы с волокнами
Горизонтальный центробежный	До 100 мм	Станции перекачки, промзоны	Легче ремонтировать, большие мощности	Требует сухой установки, габаритнее
Шнековый / прогрессивный	Мелкие частицы, пастообразные среды	Тонкие осадочные массы, иловые отстойники	Стабильная подача, справляется с вязкостью	Ограничен в проходе крупных включений
Диафрагменный / мембранный	До 30 мм	Химически активные и вязкие среды	Хорош при химии, без контакта с валом	Невысокая производительность, частая замена мембран

Погружные центробежные насосы: преимущества и ограничения

Погружные агрегаты устанавливают прямо в шлам, что исключает проблемы с засосом и позволяет комфортно обслуживать оборудование на мобильных объектах. Они удобны для временных работ: откачки луж, котлованов и ливнёвок, поскольку не требуют сложной разводки трубопроводов на поверхности. Однако при высокой абразивности и содержании волокон такие насосы изнашиваются быстрее, особенно рабочее колесо и защитные поверхности корпуса. Для увеличения ресурса используют износостойкие сплавы и специальные покрытия.

Ещё один нюанс — охлаждение двигателя: в погружных моделях его обеспечивает окружающая среда, поэтому плохой контакт с шламом или наличие воздушных включений может привести к перегреву. Важно также правильное крепление и защита кабеля от механических повреждений. Простота монтажа компенсируется требованиями к регулярной проверке и чистке отсеков, где скапливаются волокна и крупные включения. На объектах с частой подачей абразива лучше предусмотреть запасные рабочие колёса и защитные пластины.

Горизонтальные и напорные центробежные насосы

Горизонтальные насосные агрегаты устанавливают в сухой камере на фундамент и подключают всасывающий трубопровод к шахте или приёму. Они подходят для постоянных станций перекачки с высокой производительностью и большими напорами, где требуется удобный доступ для обслуживания. В отличие от погружных, эти устройства легче ремонтируются: можно быстро заменить уплотнение или рабочее колесо без подъёма оборудования со дна. Но установка требует подготовленных фундаментов, базовых ограждений и систем распределения нагрузок.

Горизонтальные насосы более чувствительны к засорению при недостаточной фильтрации всасывающей магистрали, поэтому на входе часто ставят решётки или камеры с грубой очисткой. Для густых шламов применяют крупнопроходные исполнения и импеллеры специальной формы. Обслуживание можно планировать заранее: снятие корпуса и ревизия занимает меньше времени, чем демонтаж погружного мотора. На крупных объектах такой подход окупается экономией времени и снижением простоев.

Шнековые и прогрессивные насосы: когда они выигрывают

Шнековые или винтовые насосы работают объёмным способом и переносят шлам внутри витка шнека, что даёт стабильную подачу при высокой вязкости. Они хорошо справляются с пастообразными и густыми суспензиями, где центробежные устройства быстро теряют эффективность. Такие насосы чувствительны к крупным твёрдым включениям, но при правильном подборе зазоров и материалов способны работать долго и надёжно. Плюс — плавная подача без кавитации, что приятно для систем дозирования и подачи на фильтрацию.

На практике применяют комбинированный подход: центробежные агрегаты перекачивают свободноводные смеси, а шнеки берут на себя густые участки и подачу на прессование. Это снижает нагрузку на каждое устройство и уменьшает частоту поломок. Важно учесть, что шнековые насосы требуют более тщательной настройки и увеличенного внимания к смазке подшипников. Их слабое место — стыки и уплотнения, которые следует периодически проверять и при необходимости менять превентивно.

Материалы, устойчивые к износу и коррозии

Выбор материалов критичен для длительной работы насосов со шламом. Абразивные частицы быстро стирают поверхности из обычной стали, поэтому используют хромистые и нержавеющие сплавы, а также керамические и твердосплавные наплавки. Для экранов и рабочих колёс популярны износостойкие чугуны с высоким содержанием хрома и специальных легирующих элементов. В отдельных узлах применяют защитные вкладыши и изнашиваемые пластины, которые легко заменяются при ремонте.

Коррозионно-активные среды диктуют выбор нержавеющих сталей и специальных полимеров. При работе с агрессивными химикатами целесообразно рассмотреть насосы с полиуретановыми или нитриловыми вкладышами, а также с внутренними покрытиями на основе тефлона. Общая рекомендация — оценивать не только текущее состояние среды, но и возможность изменения состава в процессе эксплуатации. План на случай перехода от нейтральной к агрессивной среде поможет избежать срочных переустановок и дорогостоящих доработок.

Уплотнения и защита вала: механические, магнитные и другие решения

Уплотнения — слабое место любых насосов для шлама, особенно при наличии абразива и волокон. Классическое механическое уплотнение выдерживает определенный ресурс, но требует частой проверки и замены, особенно если в среде присутствуют крупные твёрдые частицы. Для тяжёлых условий применяют двойные механические уплотнения с системой промывки или герметичные магнитные муфты, которые исключают контакт среды с валом. Последние особенно хороши при перекачке агрессивных химикатов и в средах, где критична герметичность.

Промывка уплотнений пресной или фильтрованной водой продлевает срок их службы и уменьшает риск попадания абразива в контактные поверхности. Важен правильный выбор схемы промывки и качество воды, иначе промывка станет дополнительным источником загрязнения. Для мобильных работ и временных установок чаще применяют простые решения с быстрым доступом к уплотнениям. На стационарных станциях обустраивают системы мониторинга параметров уплотнения и давления в картере.

Электродвигатели, система охлаждения и защита от перегрузок

Выбор электродвигателя зависит от мощности, режима работы и условий охлаждения. Для погружных агрегатов используют двигатели с возможностью внешнего охлаждения через шлам или с собственным масляным охлаждением, рассчитанные на работу в агрессивной среде. На суше устанавливают асинхронные двигатели с частотными преобразователями для плавного пуска и регулировки оборотов. Защита от перегрузки, как правило, реализуется через тепловые реле и электронные системы контроля тока.

Использование частотного преобразователя даёт не только плавный запуск, но и возможность адаптировать подачу к реальным условиям, снижая расход энергии при неполной нагрузке. Включение мягкого пуска уменьшает ударные нагрузки на вал и уплотнения, что продлевает ресурс. Не забывайте про систему заземления и кабели с защитой от механических и химических воздействий. Неправильная электропроводка и отсутствие защитных устройств — частая причина выхода оборудования из строя.

Монтаж и подключение: практические рекомендации

Монтаж — не место для экспериментов. Для погружных насосов важно обеспечить устойчивое положение на дне, защиту кабеля от перетирания и удобный способ подъёма для обслуживания. Для напорных станций требуется грамотная гидравлическая разводка, правильный выбор запорной арматуры и установка обратного клапана, чтобы исключить гидравлические удары при отключении насоса. Учитывайте уклоны и длины трубопроводов, так как они существенно влияют на требуемый напор.

При монтаже обязательно проверяйте состояние уплотнений и отсутствие люфтов в валу. Перед вводом в эксплуатацию насосы и трубопроводы промывают чистой водой, чтобы удалить строительный мусор и остатки упаковки. Для временных работ практично предусматривать съемные фланцы и быстроразъёмные соединения — это экономит время при демонтаже и ремонте. Наконец, помните про доступ к месту установки: удобный подход ускоряет обслуживание и уменьшает риск ошибок при ремонте.

Автоматика, дистанционное управление и защита по уровню

Автоматизация процесса откачки помогает избежать ручных ошибок и сохранить оборудование от работы всухую. На практике ставят датчики уровня, датчики давления на напоре и системы защиты по току двигателя. Комбинация из уровневого контроля и частотного преобразователя позволяет поддерживать заданную подачу при изменении уровня в приёмной ёмкости. Для удалённых объектов пригодны системы дистанционного контроля по GSM или через промышленные протоколы SCADA.

Интересный момент — использование импульсных режимов работы для снижения осаждения твёрдых частиц в трубопроводе: короткие циклы с увеличенной скоростью помогают промывать магистраль и уменьшать риск засоров. Это удачная практика на участках с переменным содержанием твёрдых фаз. Автоматика также упрощает интеграцию в общую систему водоотведения и позволяет гибко реагировать на аварийные ситуации. Но автоматические решения требуют надёжного электропитания и регулярной проверки датчиков.

Техническое обслуживание: периодичность и ключевые операции

Регулярное обслуживание продлевает срок службы и предотвращает внезапные поломки. Базовый набор работ включает визуальную проверку, очистку фильтров и решёток, проверку состояния уплотнений, измерение вибрации и температуры подшипников. Интервалы зависят от режима работы: при постоянной нагрузке осмотр должен быть ежедневным, плановые ремонты — ежемесячными и ежегодными. Замена изнашиваемых деталей проводится по запасам из расчёта минимизации простоев.

В моём опыте на одной из стройплощадок регулярная чистка входного фильтра и замена рабочего колеса сэкономили недели простоя и снизили затраты на капитальный ремонт. Проще и дешевле менять вкладыши и ремкомплекты, чем восстанавливать корпус или двигатель. Ведение журнала обслуживания помогает отслеживать тенденции износа и планировать закупки запасных частей заранее. Это особенно важно для сезонных работ, когда доступ к запчастям ограничен.

Типичные неисправности и их устранение

Наиболее частые проблемы — снижение подачи, перегрев двигателя, утечки через уплотнения и резкое повышение вибрации. Снижение подачи часто связано с забиванием всасывающей магистрали или износом рабочего колеса, перегрев — с плохим охлаждением или превышением допустимой нагрузки. Утечки указывают на износ механического уплотнения или некорректную сборку, а вибрация — на дисбаланс или люфт в подшипниках. Для каждой неисправности существуют стандартные шаги диагностики и устранения.

Если насос теряет подачу, первым делом проверяют всасывающий путь и обратный клапан, затем состояние рабочего колеса. При перегреве нужно убедиться в целостности обмоток двигателя и нормальном охлаждении — иногда достаточно восстановить контакт с окружающей средой или устранить воздушную пробку. Утечки решают заменой уплотнения и проверкой посадочных мест, а вибрацию устраняют балансировкой ротора и заменой подшипников. Документируйте ремонтные операции, чтобы выявлять повторяющиеся причины поломок.

Пошаговый алгоритм выбора насоса

Выбор начинается с оценки объёма работ: определите требуемую подачу и максимальную высоту подъёма вместе с потерями в трубопроводе. Далее оцените состав шлама — фракции, абразивность, вязкость и возможные изменения во времени. Затем подберите тип насоса, который формально соответствует параметрам, и сравните доступные модели по материалам, размерам прохода и возможностям монтажа. Наконец, проверьте наличие сервисной сети производителя и стоимость запчастей — это критично для долгосрочной эксплуатации.

Пример расчёта: если нужно откачать 20 м3/ч на расстояние с напором 25 м, учитываем потери в трубопроводе — допустим дополнительные 5 м; итого требуемый напор 30 м. Далее выбираем насос, график которого при 30 м показывает подачу не менее 20 м3/ч при учёте падения производительности на 10% при абразивной среде. Запас по мощности в 10-15% защитит систему от перегрузок. Такой порядок действий уменьшает риск приобретения неподходящего агрегата.

Экономика владения: не только цена покупки

При оценке бюджета учитывайте не только цену самого насоса, но и стоимость монтажа, расходы на электроэнергию, частоту замены расходников и ожидание запчастей. Иногда дороже первоначально оборудование окупается меньшими эксплуатационными расходами и редкими простоями, что важно для непрерывных производственных процессов. На сроки окупаемости влияют и потребности в сервисной поддержке: локальный сервис сокращает время простоя и снижает накладные расходы. Составьте таблицу Total Cost of Ownership на 3–5 лет, чтобы принять обоснованное решение.

В моём опыте разница между дешёвым и чуть дороже изделием с более устойчивыми к износу поверхностями составила всего год простой работы, но привела к значительной экономии на расходниках и времени. При крупных объёмах перекачки экономический эффект особенно заметен. Иногда стоит инвестировать в дополнительную автоматику или систему мониторинга — она снижает риск аварий и позволяет перейти от реактивного к плановому обслуживанию. Это уменьшает общую стоимость владения.

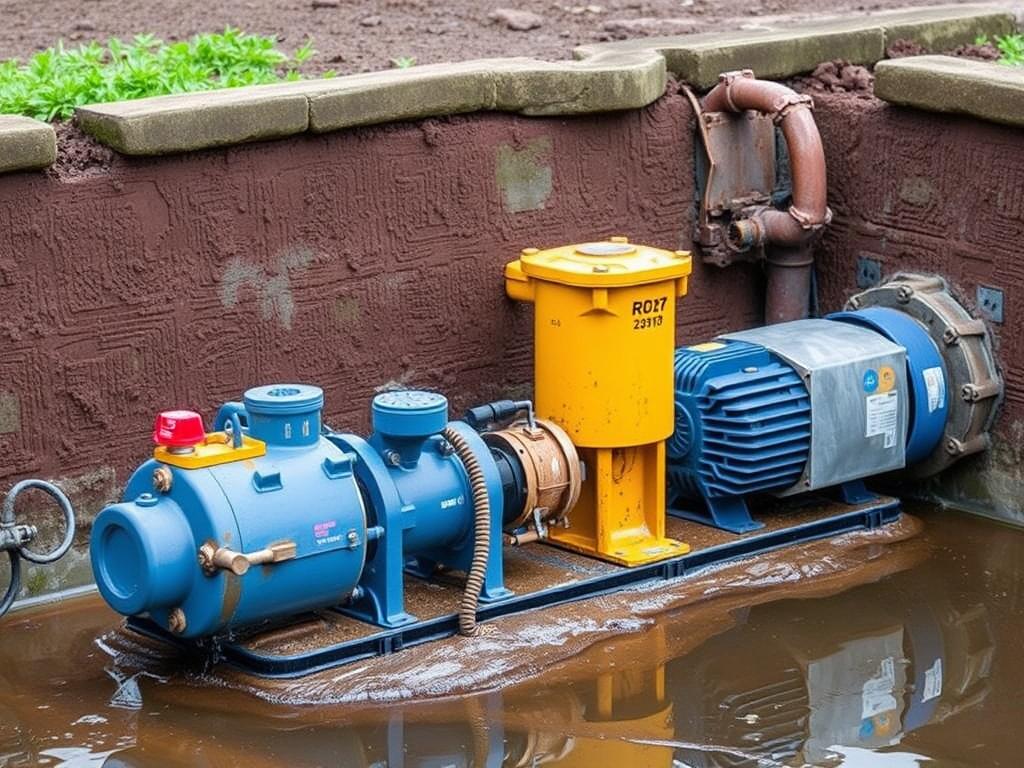

Требования безопасности и экологические аспекты

При работе с шламом соблюдение техники безопасности обязательно: защита операторов, контроль запахов и предотвращение разлива. На многих объектах действуют строгие нормативы по допустимым выбросам и утилизации осадков, поэтому заранее продумайте место хранения и метод обезвоживания. Для токсичных или химически активных шламов требуются герметичные системы и спецразрешения на транспортировку. Нарушение правил экологической безопасности грозит штрафами и репутационными потерями.

Практический совет: организуйте площадку с дренажной системой для перехвата возможных разливов и отдельной ёмкостью для промывных вод. Это упрощает очистку и снижает риск загрязнения окружающей среды. Кроме того, ведите журнал химических анализов перекачиваемых сред — это пригодится при проверках и поможет корректировать выбор материалов и режимов работы. Экологический подход экономит средства и убирает риски для бизнеса.

Запасные части и комплектующие: что держать в наличии

Минимальный набор запасных частей для станции перекачки включает уплотнения, рабочие колёса, вкладыши, фильтры и ремкомплекты подшипников. Для погружных насосов полезно иметь запасной кабель и стопорные элементы для крепления. Количество запасов зависит от частоты работы и времени доставки запчастей от поставщика. Важно периодически пересматривать список и корректировать его по данным журнала обслуживания.

Рекомендую держать комплект для экстренного ремонта, который позволит восстановить работоспособность в течение смены: это уменьшит простои и сократит расходы на срочные поставки. Для критичных участков стоит иметь дублирующий насос или мобильную установку, которую можно быстро поставить на замену. Опыт показывает: затраты на запасные части и дублирование оборудования часто окупаются за счёт сокращения простоев и потерь производства.

Практический кейс из реальной жизни

Однажды на строительной площадке, где я работал, требуется было откачать иловой шлам из временного отстойника перед началом повторной засыпки. Мы сначала установили погружной насос компактного исполнения, но через неделю наблюдали падение подачи из-за наматывания волокон и изношенного рабочего колеса. Переключившись на шнековый насос с большей устойчивостью к волокнистым включениям и организовав регулярную промывку магистрали, мы вернули производительность и снизили объём внеплановых ремонтов.

Этот опыт подчёркивает два момента: сначала важно правильно оценивать состав среды, а во-вторых — иметь гибкость в выборе технологий. Замена подхода позволила сократить время работ и снизить расходы на запчасти. Такие практические истории учат смотреть глубже, чем паспортные данные, и учитывать поведение шлама в реальных условиях. Планирование и тестирование на мелком объёме дают существенное преимущество.

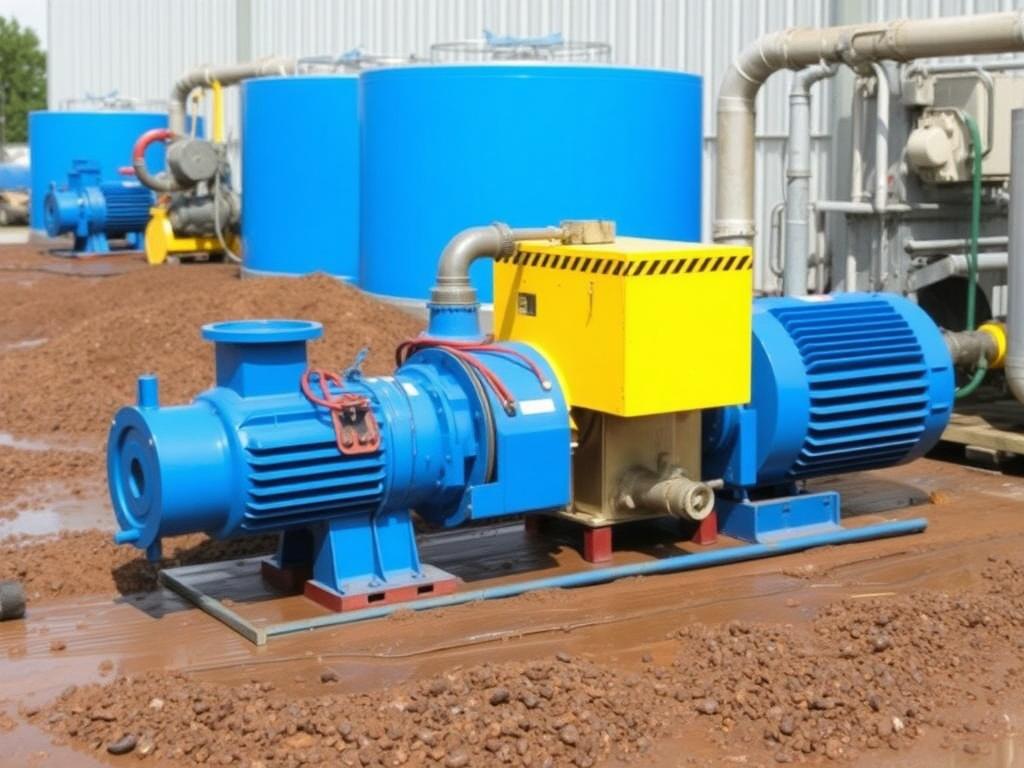

Краткий чек-лист перед покупкой и пуском

Простой чек-лист помогает не забыть важные моменты перед покупкой и запуском оборудования. Проверьте паспортные характеристики на соответствие требуемой подаче и напору, уточните максимальный диаметр твёрдых частиц, оцените состав среды и её абразивность. Убедитесь в наличии сервисной сети и запасных частей, а также в том, что выбранный насос имеет резервы по мощности. Нельзя пренебрегать вопросами электропитания и защитных устройств.

Перед пуском проверьте герметичность всех фланцев, отсутствие посторонних предметов в корпусе и правильность монтажа уплотнений. Промойте систему водой и выполните короткий тестовый прогон на холостом ходу с постепенным увеличением нагрузки. Засекайте параметры: ток, температуру и вибрацию, чтобы зафиксировать базовый уровень и вовремя заметить отклонения. Такой регламент снижает риск аварий и помогает быстро настроить систему.

Где искать поставщиков и как общаться с ними

Выбирая поставщика, обращайте внимание не только на цену, но и на наличие технической поддержки, рекомендации из реальных проектов и готовность адаптировать решения под ваши условия. Запрашивайте реальные испытания и протоколы испытаний материала на абразивность и коррозию. Полезно посетить объекты, где уже установлено похожее оборудование, и пообщаться с операторами. Живая обратная связь часто вскрывает важные мелочи, которые не видны в спецификациях.

Старайтесь выбирать поставщиков с локальным сервисом и короткими сроками поставки запчастей. При больших проектах имеет смысл заключить договор на сервисное обслуживание и обучение персонала. Это уменьшает риски и повышает надёжность работы. Хороший поставщик не только продаёт насос, но и помогает интегрировать его в систему, подбирает уплотнения и режимы эксплуатации.

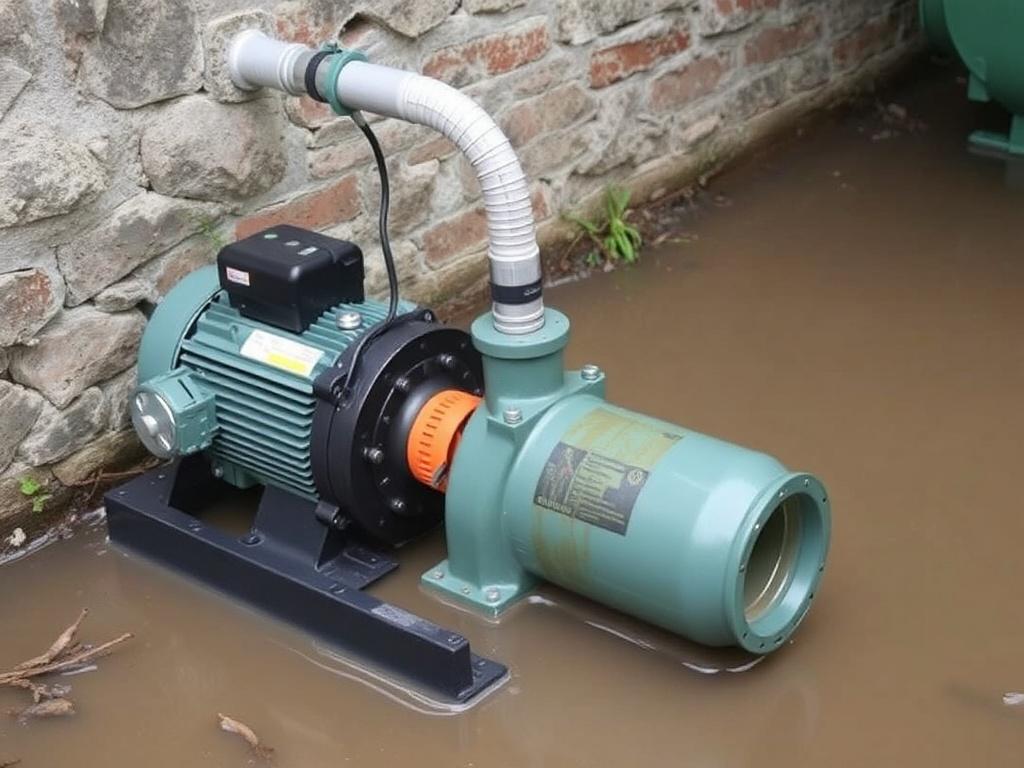

Практические рекомендации и что важно запомнить

При выборе и эксплуатации насосов для шлама ключевое — точная оценка состава перекачиваемой среды и реальных условий работы. Инвестируйте в материалы и конструкцию, соответствующие абразивности и концентрации твёрдых частиц, и планируйте обслуживание заранее. Автоматизация и правильный подбор электропривода повышают надёжность и экономичность системы. Не забывайте про экологические требования и подготовку площадки для предотвращения разливов.

Наконец, помните о целесообразности комбинированных решений: иногда оптимальную работу обеспечивает не один универсальный насос, а набор устройств, каждый из которых решает свою задачу. Тестирование на месте и ведение учёта работ по обслуживанию помогут выявить узкие места и снизить эксплуатационные расходы. Такой подход обеспечивает предсказуемую работу, минимизирует простои и делает систему перекачки шлама управляемой и экономичной.
