Как выбрать промышленный дренажный насос: полное практическое руководство

Выбор дренажного насоса для промышленного применения — задача одновременно простая и хитрая. На первый взгляд кажется, что достаточно подобрать мощность и материал корпуса, но нюансов гораздо больше: от характера жидкости до требований к надежности и безопасности. В этой статье я пошагово разберу ключевые критерии, расскажу о типах насосов, о возможных ошибках и дам рабочие рекомендации, которые помогут сделать осознанный выбор. Текст ориентирован на инженеров, руководителей и всех, кто принимает решение о покупке оборудования для отвода воды, стоков или сточных смесей.

Почему выбор дренажного насоса имеет значение

Неправильно подобранный насос приводит к частым простоям, повышенному энергопотреблению и затратам на ремонт. Это не только неудобство, но и прямые финансовые потери и риски для производственного процесса. Правильный насос уменьшит эксплуатационные расходы и продлит срок службы системы отвода. Кроме того, грамотный выбор минимизирует влияние на окружающую среду за счёт оптимального مصرفа электроэнергии и снижения утечек.

Важность выбора ощущается особенно остро в условиях агрессивных сред, большого содержания твердых частиц и при необходимости круглосуточной работы. Здесь критичны устойчивость к износу, герметичность и простота обслуживания. От того, насколько внимательно изучили условия эксплуатации, зависит, насколько предсказуемо будет работать насос в реальной эксплуатации. Ошибки на этапе подбора часто дорого обходятся позже.

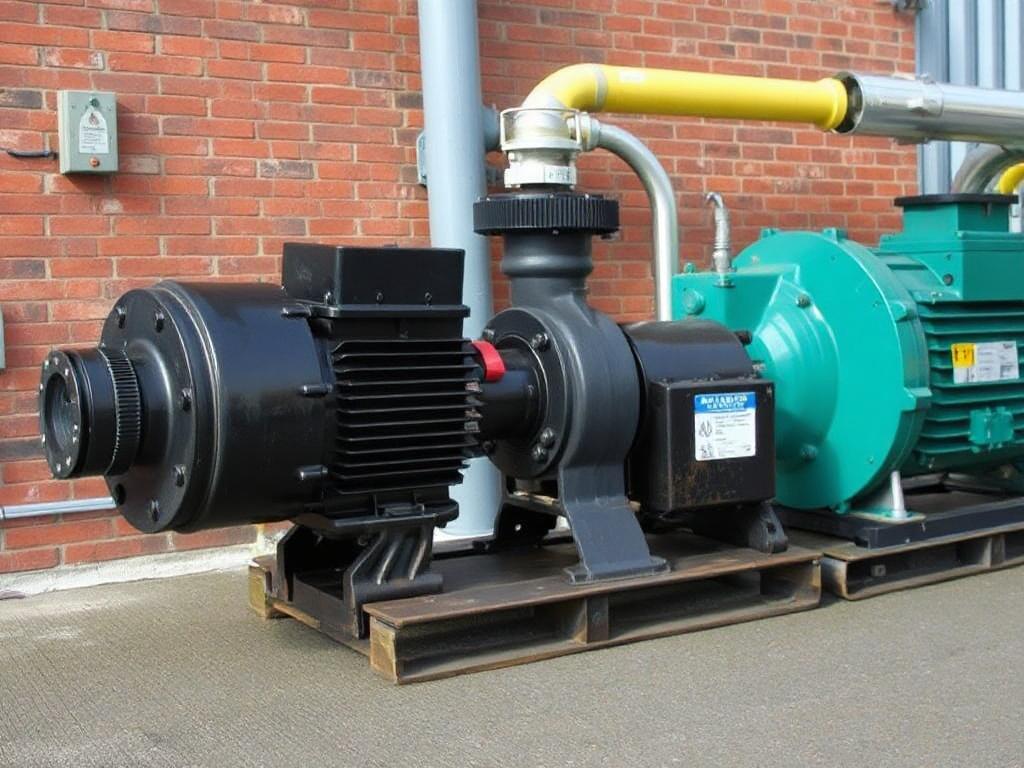

Основные типы промышленных дренажных насосов

Рационально начать с классификации — она упрощает понимание, какие решения подходят для конкретной задачи. Существуют несколько ключевых групп: центробежные погружные, поверхностные центробежные, вихревые (vortex), грязевые (trash/slurry) и диафрагменные/поршневые агрегаты. Каждая группа имеет свои сильные и слабые стороны в отношении пропускной способности твердых включений, поднимаемого напора и пригодности для агрессивных жидкостей.

Выбор типа часто определяется не только параметрами жидкости, но и условиями монтажа: требуется ли портативность, возможна ли погружная установка, есть ли доступ для периодического обслуживания. Например, погружные центробежные насосы экономичны по месту и обычно проще в установке, но требуют учёта отвода тепла от мотора и герметичности. Поверхностные варианты легче ремонтировать без демонтажа из резервуара, но могут потребовать более сложной системы всасывания.

Центробежные погружные насосы

Эти машины просты по конструкции и применяются очень широко в дренажных задачах. Рабочее колесо создаёт поток, который эффективно отводит воду и мелкие включения. Для промышленных условий выпускают исполнение с износостойкими материалами и крупными проходами для твёрдой фракции. Погружные решения экономят место и сокращают количество трубопроводов над уровнем жидкости.

Однако к выбору такого насоса нужно подойти вдумчиво: важна защита электродвигателя, конструкция уплотнений и доступность сервисных комплектов. При наличии абразивных частиц или химически активной среды имеет смысл выбирать модели с дополнительными износоустойчивыми покрытиями или сменными втулками. Зачастую полезно предусмотреть систему мониторинга температуры и вибрации, чтобы вовремя обнаружить деградацию. Опыт показывает, что экономия на материалах корпуса чаще всего выливается в быстрый износ и внеплановые простои.

Вихревые насосы (vortex)

Вихревые насосы интересны тем, что рабочее колесо не контактирует прямо с твердыми включениями, а образует завихрение, которое выносит частицы вместе с потоком. Это делает их хорошим выбором для жидкостей со взвешенными волокнами, мелким мусором или липкими субстанциями. Конструкция уменьшает риск заклинивания, и они часто применимы в канализационных и дренажных задачах с повышенной вероятностью засорений.

При этом у вихревых насосов обычно ниже КПД, чем у центробежных с открытым/полузакрытым рабочим колесом, поэтому их выбирают там, где приоритет — бесперебойность, а не экономия энергии. Для промышленных систем важно правильно определить ожидаемую величину взвешенных веществ: если фракция крупная — лучше грязевой насос с крупным проходом. Вихревые агрегаты удобны для монотонных стоков с волокнами и осадком средней фракции.

Грязевые (trash/slurry) насосы

Эти насосы созданы для работы с взвесью крупных частиц и абразивных сред. Они имеют увеличенные проходы, более прочные рабочие колеса и часто используют специальную геометрию корпуса для минимизации износа. В горнодобывающей и бетонной промышленности такие агрегаты незаменимы, когда требуется отводить шлам или вода с крупными твердыми включениями.

При выборе грязевого насоса важно смотреть на материал рабочего колеса и защиту подшипников. Часто применяют хитиновые, хромированные или карбидные покрытия, а также отдельные сменные изнашиваемые элементы. Стоимость таких решений выше, но при правильной эксплуатации они окупаются редкими заменами и минимальными простоевыми работами. Для агрессивных химических сред нужны дополнительные меры по коррозионной защите.

Диафрагменные и поршневые насосы

Диафрагменные и поршневые машины реже используются для дренажа больших объёмов воды, но отлично подходят там, где требуется перекачка вязких субстанций, паст или агрессивных химикатов с наличием абразивных частиц. Они работают периодически и хорошо выдерживают перепады давления. Такие насосы часто применяют в качестве дозирующих или для перекачки шламов с высокой плотностью.

Главное достоинство — способность сохранять работоспособность при низком содержании жидкости и при наличии крупной фракции, которая может застрять в центробежном агрегате. Минус — сложность в обслуживании и более высокая цена за единицу пропускной способности. В промышленных системах диафрагменные решения находят своё место в составе комплексов, где важна точность подачи и устойчивость к агрессивной среде.

Производительность и напор: как правильно считать

Два параметра, с которых начинается любой выбор: требуемая производительность и необходимый напор. Производительность определяет объём жидкости в единицу времени, напор — энергию, которую насос должен сообщить потоку, чтобы преодолеть геометрические и гидравлические сопротивления. Оба показателя зависят от конфигурации трубопровода, высоты подъёма и требуемого давления на выходе.

Чтобы рассчитать эти параметры, начните с замеров: длина и диаметр труб, количество и тип фитингов, разница по высоте между точкой забора и точкой сброса. К полученным потерям добавляют дополнительные запасы на будущие изменения и на сопротивление в фильтрах, клапанах и др. Современные производители дают кривые расход-напор; именно по ним подбирают модель, подгоняя рабочую точку насоса к реальной системе.

Важно помнить о запасе прочности: насос, постоянно работающий точно на краю своей кривой, быстрее изнашивается. Лучше выбирать машину с рабочей точкой в зоне оптимального КПД или чуть левее от неё, чтобы учесть изменения в условиях эксплуатации. При этом избегайте чрезмерного «переразмера», когда избыточная мощность ведёт к кавитации и неэффективной работе.

Обработка твердых включений и размер прохода

Если в стоках присутствуют твердые частицы, ключевой характеристикой становится максимальный размер прохода рабочей части насоса. Производители указывают этот параметр как максимальный диаметр твёрдых частей, безопасно пропускаемых через рабочее колесо или корпус. При выборе ориентируйтесь на максимальную фракцию, встречающуюся в реальном стоке, а не на среднюю.

Для волокнистых материалов важно, как насос справляется с наматыванием на рабочее колесо. В таких задачах выигрывают вихревые и специальные грязевые насосы с увеличенным зазором и уникальной формой лопаток. Важно также предусмотреть систему предварительной очистки — решётку, пескоуловитель или сепаратор — чтобы снизить нагрузку на насос и увеличить интервал между ТО.

Иногда экономически выгоднее сочетать более дешёвый насос с качественной системой предварительной обработки, чем покупать суперпрочную модель, рассчитанную на экстремальные условия. Это решение уменьшает затраты на энергию и упрощает обслуживание. В любом случае требуется тестирование на реальном составе сточных вод перед финальным выбором.

Материалы корпуса и уплотнений: от коррозии до абразива

Выбор материала корпуса и уплотнений напрямую влияет на срок службы и частоту ремонтов. Для агрессивных кислот и щелочей используют нержавеющую сталь или специальные химически стойкие сплавы, для абразивных сред — хромированные поверхности и твердые сплавы. Полимерные и композиционные материалы применимы там, где важна коррозионная стойкость при относительно небольшом давлении.

Уплотнения — это отдельная боль. Механические сальники бывают одно- и двухсторонними, с разными материалами уплотнительных поверхностей. Важно, чтобы уплотнение соответствовало температуре и химии среды; иначе — быстрый износ и протечки. В ряде промышленных случаев разумно выбирать насосы с двойным уплотнением и системой мониторинга утечек.

Не забывайте о подшипниковых узлах: закрытые системы с циркуляцией чистой жидкости продлевают ресурс, но сложны в ремонте. Простая конструкция подшипников облегчает обслуживание, но требует частой замены в агрессивной среде. При планировании закупки стоит оценить поставки сменных комплектующих и сроки их доставки — иногда дешёвый насос становится проблемой из-за дефицита запчастей.

Электродвигатель, питание и энергоэффективность

Мощность двигателя должна соответствовать требуемой гидравлической мощности с учётом КПД насоса и запаса на непредвиденные потери. Важно учитывать тип питания: однофазные решения пригодны для небольших переносных насосов, в промышленности почти всегда используют трифазные двигатели. Кроме того, при работе в сетях с нестабильным напряжением понадобится защита и стабилизация, иначе мотор быстро выйдет из строя.

Современные инверторные приводы позволяют регулировать скорость и адаптировать производительность под текущую нагрузку, что существенно снижает потребление энергии и уменьшает износ. Частотные преобразователи также дают гибкость в управлении и возможность задавать мягкий пуск. При выборе учтите возможность интеграции в систему автоматизации предприятия и наличие мест для установки преобразователя.

КПД и энергопотребление — важные экономические параметры. Насосы с высокими энергоэффективными показателями стоят дороже, но их эксплуатационные затраты значительно ниже. Рассчитайте стоимость владения на весь ожидаемый срок эксплуатации, учитывая электроэнергию, ремонт и простои — это поможет принять обоснованное решение между первоначальной ценой и долгосрочными расходами.

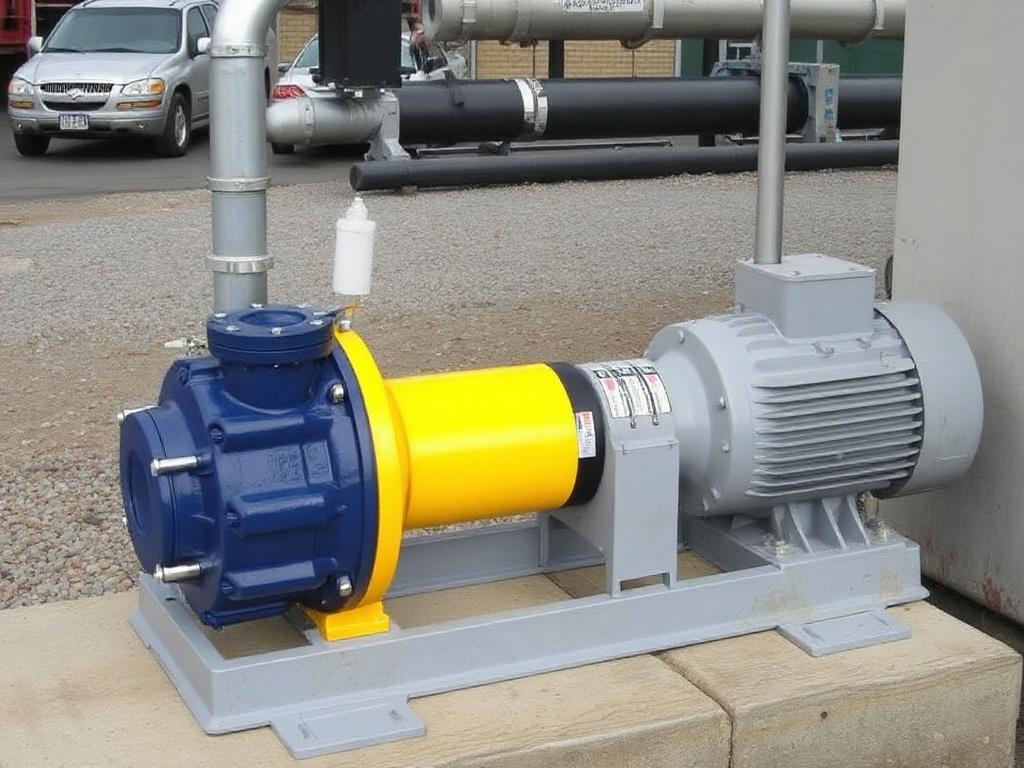

Системы управления, защита и автоматика

Наличие автоматики повышает надёжность и снижает риск аварий. Стандартный набор защиты включает защиту от сухого хода, перегрузки, антифризную защиту в холодных условиях и контроль вибрации. Более продвинутые решения оснащают датчиками температуры подшипников, уровнемерами и системами удалённого мониторинга, что полезно при удалённых или небезопасных площадках.

Интеграция с системами PLC и SCADA позволяет выстроить централизованный контроль и прогнозирование отказов. Это важно для предприятий с непрерывным циклом производства, где простой даже нескольких часов недопустим. При проектировании системы управления учитывайте сетевые протоколы, стандарты обмена данными и требования к безопасности сети, чтобы избежать проблем с совместимостью.

Не пренебрегайте и элементарной защитой: автоматические выключатели, УЗО и тепловые реле. Это снижает риск повреждения электрического оборудования и повышает безопасность персонала. Простая схема защиты часто предотвращает дорогостоящие отказы и обеспечивает длительную и предсказуемую работу агрегата.

Монтаж, подключение и гидравлические потери

Планирование монтажа начинается с оценки доступности к месту установки: погружной насос требует удобного подъёма и возможности извлечения, поверхностный — свободной платформы и правильной всасывающей магистрали. Несоблюдение рекомендаций по монтажу — частая причина плохой работы и кавитации. Уделите внимание всасывающей линии: короткий прямой участок перед насосом и минимальное количество углов снижают потери.

Гидравлические потери в трубопроводе могут существенно увеличить требуемый напор. Правильный расчёт включает длину труб, шероховатость материала, местные сопротивления — клапаны, колена, сетки и фильтры. Иногда выгоднее увеличить диаметр трубопровода, чем брать более мощный насос: меньшая скорость потока снижает потери и износ. Для длинных подающих трасс анализ экономичности изменения диаметра оправдан.

При монтаже обязательно предусмотреть дренаж и отвод конденсата, систему заземления и удобные точки для обслуживания. Наличие быстросъёмных фланцев и компенсаторов уменьшает время на замену агрегата. При организации стационарной установки лучше предусмотреть монтаж на антивибрационных опорах и доступ к электрическому шкафу для безопасных операций.

Техническое обслуживание и ремонтопригодность

Насос будет служить максимально долго, если к нему предусмотрен удобный доступ для обслуживания и регулярное ТО. Это значит наличие съемных крышек, стандартных размеров подшипников и доступных ремкомплектов. Чем быстрее можно произвести замену расходников, тем меньше простоев и затрат на работу специалистов.

Простой график техобслуживания включает осмотр уплотнений, проверку подшипников, смазку и чистку фильтров. В промышленной эксплуатации полезно вести журнал работы насоса с записями по времени наработки, замеченным отклонениям и проведённым мероприятиям. Такой подход позволяет прогнозировать замену деталей до катастрофических поломок и оптимизировать запасы запчастей.

При выборе обращайте внимание на доступность сервисных центров и наличие оригинальных комплектующих. Иногда локальный дилер важнее, чем на первый взгляд более дешёвый импортный агрегат: скорость доставки запчастей и квалификация сервисников реально влияют на экономику эксплуатации. Личный опыт показывает: поставщик с отзывчивым сервисом экономит больше денег, чем экономия при покупке самого дешёвого насоса.

Пошаговый алгоритм выбора

Начните с описания задачи: объём, состав жидкости, максимальный размер частиц, высота подъёма и условия монтажа. Соберите реальные данные, а не приблизительные оценки; часто реальные измерения существенно отличаются от проектных допущений. На основании этого вычислите требуемую производительность и напор, учтите гидравлические потери в трубопроводе и возможные изменения в будущем.

Дальше сузьте выбор по типу насоса и материалам, опираясь на состав жидкости и наличие абразива или агрессивных веществ. Затем определите требования к мотору и системе управления, подумайте о необходимости инвертора и уровня автоматизации. После этого оцените варианты по критериям ремонтопригодности, стоимости владения и доступности сервисной поддержки.

Перед окончательной покупкой запросите у нескольких поставщиков кривые расход-напор для выбранных моделей и, по возможности, проведите испытание на реальной среде или её аналоге. При подписании договора уточните гарантийные обязательства, сроки поставки запчастей и условия обслуживания. Такой системный подход уменьшит риск ошибки и позволит выбрать решение, оптимальное по цене и эксплуатационным характеристикам.

Частые ошибки при выборе и как их избежать

Одна из типичных ошибок — выбор насоса по избыточной мощности «про запас», без учёта реальной гидравлики. Избыточная мощность часто приводит к тому, что насос работает в неэффективной зоне, перегревается и быстрее изнашивается. Другой промах — недооценка твёрдых включений и отсутствие предварительной очистки, что приводит к засорам и поломкам.

Также часто пренебрегают условиями монтажа: недостаточный диаметр всасывающей линии, отсутствие дренажного клапана или неудобный доступ для технического обслуживания. Нельзя выбирать агрегат, не уточнив сроков поставки запчастей и объём сервисной поддержки. Планирование на этапе проекта с учётом реальных условий эксплуатации минимизирует эти риски.

Избежать большинства ошибок помогает простая последовательность: измерить, рассчитать, протестировать и только затем покупать. Запросите у производителя данные по ожидаемому износу в конкретных условиях и уточните реальные кейсы использования у других клиентов. Это даёт более надёжную картину, чем сухие паспортные данные.

Экономическая оценка: стоимость владения

При расчёте экономичности учитывайте не только цену покупки, но и стоимость энергии, частоту и цену ремонтов, запчастей, а также потери от простоев. Иногда более дорогой насос с высоким КПД и меньшей потребностью в ремонте оказывается значительно выгоднее дешёвого аналога. Для долгосрочных проектов оценка TCO (total cost of ownership) критична.

Пример простой формулы оценки: суммируйте амортизационные расходы, затраты на энергию при среднем режиме работы, плановые и внеплановые ремонты, а также дополнительные издержки на обслуживание и обучение персонала. Сопоставьте это с периодом окупаемости — чаще всего инвестция в более качественный агрегат окупается в пределах 2–5 лет. При выборе учитывайте и возможность модернизации системы управления для дальнейшего снижения расходов.

При реальном сравнении предложений не бойтесь просить у поставщика расчёт TCO и подтверждающие документы по реальным кейсам. Производители часто готовы предоставить данные испытаний и отзывы клиентов, которые помогут объективно оценить экономику владения. Это важнее, чем слепое следование минимальной цене.

Нормативы, сертификация и безопасность

Промышленные насосы должны соответствовать местным и международным стандартам по электробезопасности, взрывозащите и экологическим требованиям. Для взрывоопасных зон важна сертификация по ATEX или эквивалентам, для пищевой и фармацевтической промышленности — соответствующие санитарные и материалопоставочные стандарты. Уточняйте эти требования на этапе проектирования и покупки.

Безопасность персонала — ключевой критерий: наличие защитных кожухов, автоматического отключения при перегрузке и надёжного заземления. При работе с агрессивными средами необходима защита трубопроводов и аварийные планы на случай утечки. Включите в проект меры по локализации и нейтрализации аварийного пролива, чтобы снизить экологические и финансовые риски.

При выборе поставщика обращайте внимание на наличие сертификатов качества, подтверждения испытаний и отзывы крупных заказчиков. Наличие собственных лабораторий испытаний у производителя — плюс, поскольку это даёт больше гарантий соответствия заявленным характеристикам. Документальное подтверждение ухудшений или ограничений в условиях эксплуатации помогает избежать спорных ситуаций в будущем.

Практические примеры и опыт автора

В одном из проектов на перерабатывающем предприятии нам пришлось заменить ряд погружных насосов, которые регулярно выходили из строя из-за абразивного песка в стоке. Анализ показал, что первоначально выбрали насосы с недостаточной толщиной покрытия и без сменных изнашиваемых втулок. Мы перепроектировали систему: увеличили фильтрацию, заменили насосы на модели с хромированными рабочими колёсами и ввели плановое ТО с заменой втулок раз в сезон.

Результат оказался нагляден: частота простоев снизилась почти в шесть раз, а суммарные расходы на ремонт и простои упали вдвое уже за первый год. Этот кейс показал, что инвестиции в правильные материалы и организацию обслуживания окупаются быстро. Личный урок — иногда решение проблемы лежит не в более дорогом насосе, а в сочетании адекватной подготовки стока и выбора подходящего исполнения агрегата.

В другом случае мы внедряли инверторное управление для насосной станции дождевого стока, что позволило сократить пиковые нагрузки на сеть и оптимизировать работу в зависимости от интенсивности осадков. Экономия на электроэнергии и улучшение управления потоком сделали систему гибкой и менее зависимой от человеческого фактора. Эти практические примеры подчёркивают: универсального решения не существует, важна системность в подходе.

Контрольный список при покупке

Перед оформлением заказа пройдитесь по этому списку, чтобы не упустить критичные моменты и снизить риск ошибки. Составлен он на основе типичных проблем и моего практического опыта внедрений.

• Точные параметры среды: состав, температура, наличие абразива и химических реагентов.
• Требуемая производительность (м³/ч) и напор (м), с учётом гидравлических потерь.
• Максимальный размер твёрдых включений и требования к проходной способности.
• Материал корпуса и изнашиваемых элементов, совместимость с химией среды.
• Тип двигателя и требования к питанию, необходимость инвертора.
• Наличие автоматики, систем защиты и мониторинга состояния.
• Условия монтажа, доступ для ТО и требования к снятию/установке.
• Сроки поставки запчастей, наличие официального сервиса и обучающей документации.
• Расчёт TCO и сравнение реальных кейсов у производителя.
• Наличие сертификатов, соответствие нормативам безопасности и экологии.

Последние советы перед покупкой

Не торопитесь принимать решение на основании одного предложения; запросите данные от нескольких производителей и сравните реальные графики расход-напор при близких условиях. Попросите провести испытание на аналогичной жидкости или предоставить образцы работы в похожих условиях. Такой практический тест часто раскрывает естественные ограничения модели лучше любых расчётов.

Держите в контракте пункты о гарантии на критичные узлы и о сроках поставки сервисных комплектов. Уточняйте условия обучения персонала по обслуживанию и наличию дистанционной поддержки. И наконец, помните: правильный выбор — это компромисс между техническими параметрами, стоимостью владения и реальной организацией обслуживания на вашем предприятии.

Если нужно, я могу подготовить шаблон опросного листа для поставщиков или помочь с расчётом производительности и потерь по вашей конкретной трассе. Практический подход и аккуратные расчёты с реальными измерениями экономят деньги и нервы в долгосрочной перспективе.
