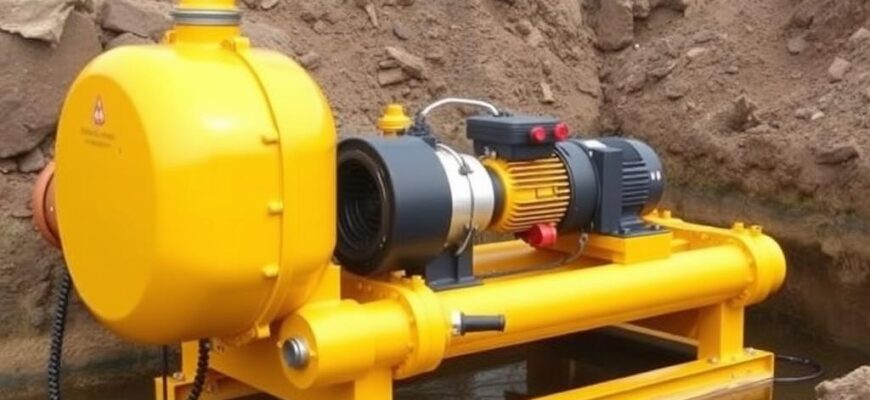

Насосы для осушения котлованов: как выбрать, установить и эксплуатировать правильно

Осушение котлована — задача, от которой зависит ход всего строительного проекта. Неправильно подобранное оборудование задержит работы, увеличит затраты и создаст риски для безопасности. В этой статье я подробно разберу виды насосов, принцип их работы, методы организации осушения и практические нюансы монтажа и обслуживания. Материал опирается на технические нормы, опыт строительных бригад и личную практику, чтобы дать понятные и применимые рекомендации.

Почему грамотное осушение котлована важно

Вода в котловане не просто мешает — она меняет свойства грунта, нарушает геометрию откосов и усложняет установку конструкций. Неполное осушение может привести к всплытию подложки при бетонной заливке или к деформации опалубки. Отсутствие должного плана осушения часто приводит к простоям техники и перерасходу материалов. Поэтому выбор методов и оборудования следует делать заранее на стадии проектирования.

Помимо чисто технических последствий, есть экономическое измерение: простой из‑за воды стоит в разы дороже покупки и эксплуатации качественного насоса. Своевременное осушение позволяет сократить сроки и уменьшить риски возврата к переделкам. Проектировщики учитывают сезонные колебания уровня грунтовых вод и прогноз осадков при расчёте объёма перекачки. Это уменьшает вероятность вынужденной замены оборудования в разгар работ.

Наконец, от уровня и качества осушения зависит безопасность рабочих и устойчивость временных сооружений. Влажный грунт сложнее удерживает техники и людей, увеличивая вероятность несчастных случаев. Кроме того, вода может корродировать металлические конструкции и повредить электрооборудование. Вот почему осушение — не просто задача подрядчика, а часть комплексной стратегии управления площадкой.

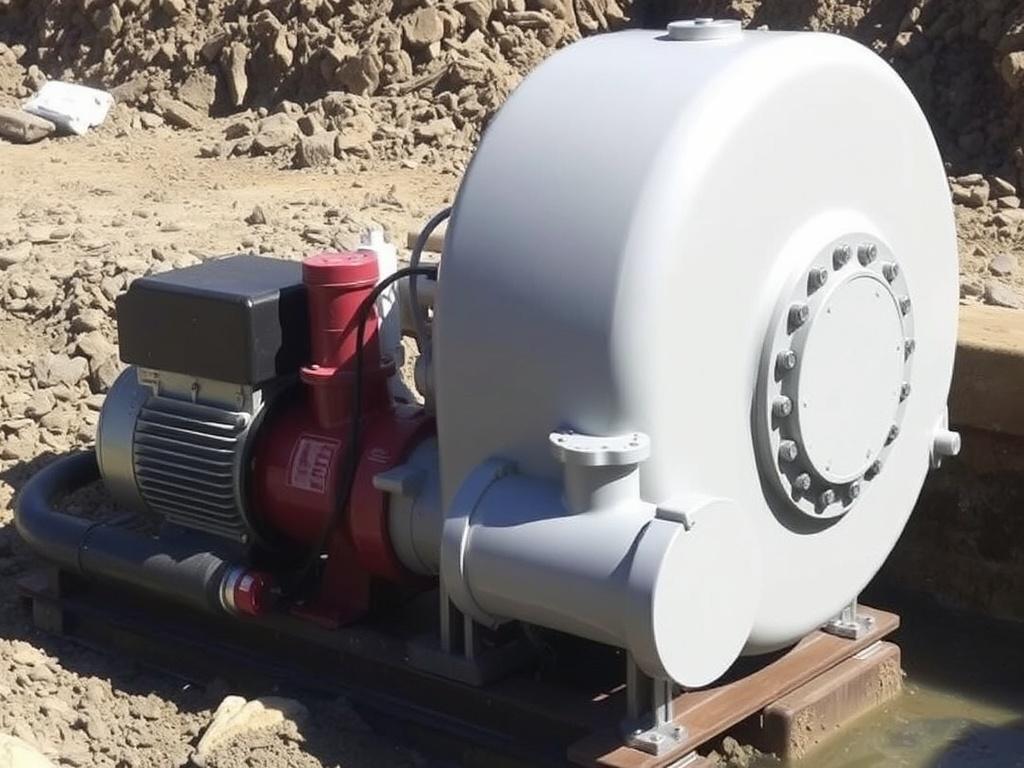

Какие насосы применяются для осушения котлованов

В строительной практике используются разные типы насосов, каждый из которых решает определённый набор задач. Выбор зависит от объёма воды, наличия взвешенных включений, требуемого напора и источника питания. Я опишу основные группы: погружные центробежные, поверхностные центробежные, шламовые и вакуумно‑диафрагменные насосы. Для удобства далее привожу сравнительную таблицу с ключевыми характеристиками.

Тип насоса	Принцип работы	Типич. производительность	Макс. размер частиц	Плюсы	Минусы
Погружной центробежный	Рабочее колесо в корпусе, полностью погружается в воду	50–2000 м³/ч	до 10–20 мм	Тихая работа, простота монтажа, высокая коррозионная стойкость	Чувствителен к крупным абразивам, сложнее ремонтировать на месте
Поверхностный центробежный	Сухой корпус, требуется предварительное заполнение/всасывание	10–500 м³/ч	до 5–10 мм	Легче обслуживать, можно ставить в помещении	Ограничена высота всасывания, нужна защита от примесей
Шламовый (мм)	Специальное рабочее колесо для подачи воды с твердой взвесью	10–1500 м³/ч	20–100 мм	Перекачивает крупные включения, стойкость к абразиву	Тяжёлые, шумные, требовательны к установке
Вакуумно‑диафрагменный	Создает вакуум, перекачивает воду и грунтовые массы	1–200 м³/ч	взвеси и густая суспензия	Отличны для небольших котлованов и загрязнённых стоков	Низкая производительность при больших объёмах

Погружные центробежные насосы

Это наиболее распространённый выбор для котлованов с относительно чистой водой. Их корпус полностью погружается в воду, что упрощает шумоподавление и сокращает потери всасывания. Главный критерий при выборе — материал корпуса и рабочего колеса: чугун, нержавеющая сталь или износостойкие сплавы. Важно учитывать расположение входного отверстия и диаметр каналов для предотвращения засоров.

Погружные агрегаты хорошо работают на длительных сменах, когда требуется стабильная подача воды с одинаковой характеристикой потока. Простота монтажа позволяет быстро переставлять насос по мере снижения уровня воды. Тем не менее при высоком содержании абразивных частиц их износ ускоряется, поэтому для таких условий лучше выбирать шламовые варианты. При проектировании подключения учитывайте длину кабеля и способы защиты от механических повреждений.

Шламовые и абразивоустойчивые насосы

Когда котлован содержит ил, песок или крупные фракции, стандартный центробежный насос быстро выйдет из строя. Шламовые насосы сконструированы для пропуска крупных частиц и имеют усиленные рабочие колеса и камеры. Они могут перекачивать смеси с высоким содержанием твёрдых включений без блокировок. Однако такие насосы тяжелее и требуют более прочной опоры и правильной установки для предотвращения кавитации.

Кроме того, при работе со шламом важно правильно организовать выпускной трубопровод: резкие перегибы, слишком узкие участки и длинные всасывающие линии увеличивают риск засоров и падения КПД. Часто используют усиленные фланцевые соединения и гладкие трубы большого диаметра. Я видел стройплощадки, где экономия на диаметре шланга приводила к регулярным остановкам и ремонту — это ложная экономия, которой лучше избежать.

Поверхностные насосы и героторные варианты

Поверхностные насосы полезны, когда есть возможность разместить оборудование на сухой площадке рядом с котлованом. Они легче доступны для обслуживания и ремонта. Однако их способность всасывать ограничена высотой и требуется тщательное заполнение рабочей части водой или установка самовсасывающих моделей. Героторные и шестерёнчатые насосы подходят для густых суспензий и имеют стабильную подачу при относительно невысоком напоре.

Эти насосы часто применяют там, где необходимо перекачивать взвесь с высокой вязкостью или выполнять периодическую очистку лотков и траншей. Их достоинство — равномерная подача без пульсаций, что удобно для дозирующих операций. Но для больших объёмов и при необходимости высоких напоров они уступают центробежным и шламовым агрегатам. Подбор конкретной модели стоит вести с учётом реальных данных о составе перекачиваемой смеси.

Вакуумно‑диафрагменные и поршневые насосы

Вакуумные и диафрагменные насосы применяют при необходимости откачки густых и вязких сред, а также при необходимости полного опорожнения небольших котлованов. Их преимущество — способность создавать высокий вакуум и всасывать суспензии с мелкими частицами. В условиях с частицами, способными закупоривать центробежные узлы, диафрагменные насосы демонстрируют стабильную работу и простоту очистки.

Но у них есть ограничения по производительности и по длительности непрерывной работы. На больших площадях их используют как вспомогательное решение, например, для откачки осадков после основной откачки центробежным насосом. При выборе обратите внимание на материалы диафрагм и частоту технического обслуживания: от качества этих деталей зависит срок эксплуатации оборудования.

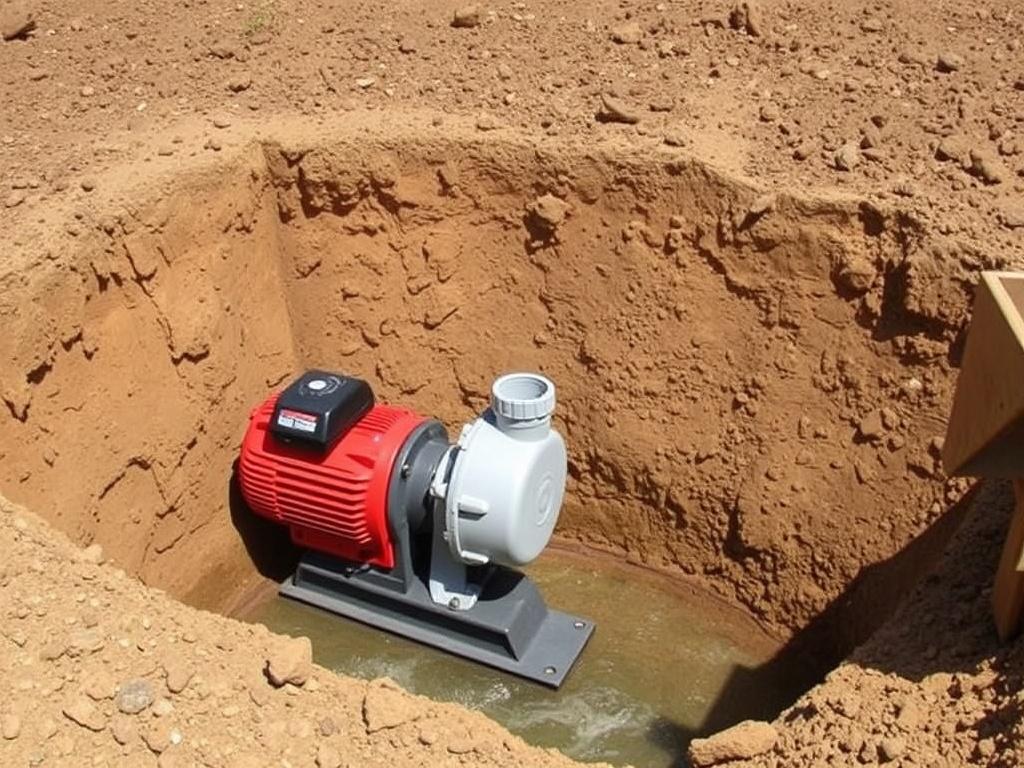

Критерии выбора насоса

Главные параметры, которые необходимо учитывать при выборе: требуемая производительность (м³/ч), напор (м), наличие и размер твёрдых включений, глубина и расположение источника питания. Производительность определяет, насколько быстро будет опорожнён котлован; напор нужен, чтобы обеспечить подачу на требуемое расстояние и высоту. Учтите потери напора в трубопроводе и возможные перепады уровня воды в течение смены.

Материал корпуса и уплотнений имеет решающее значение при агрессивной среде или высокой абразивности. Для сред с повышенной коррозионной активностью выбирайте нержавеющую сталь или защитные покрытия. Обратите внимание на систему уплотнений вала: механические уплотнения более надёжны в длительной эксплуатации, но требуют качественной воды для охлаждения и смазки. В некоторых случаях стоит предусмотреть гидравлическую защиту от перегрева и сухого хода.

Также важна конфигурация линии всасывания и нагнетания: диаметр шлангов, длина и количество фитингов определяют суммарные потери. Неправильный расчёт трубопровода приведёт к снижению фактической производительности даже при правильно выбранном насосе. Если требуется перемещать воду на значительные расстояния или высоты, лучше взять насос с запасом по напору. Это обеспечит запас мощности на случай засоров или ухудшения условий работы.

Методы осушения котлованов: от простого к сложному

Существует несколько распространённых методов осушения: перекачка из временных приямков (ям), установка системы водоотлива с использованием шламовых насосов, применение метода вэлл‑поинт (wellpoint) и глубокого дренажа на основе насосных колодцев. Каждый метод имеет свои ограничения по глубине котлована, характеру грунтов и уровню грунтовых вод. Выбор зависит от геологических условий и требуемой степени осушения.

Простейший подход — организовать один или несколько приямков на дне котлована и установить в них погружные насосы. Это работает при небольших объёмах и низком притоке воды. Для участков с сильным притоком и высоким уровнем грунтовых вод применяют поэтапные системы с кольцевым дренажом и вэлл‑поинтами. Вэлл‑поинт позволяет снизить уровень грунтовых вод вокруг котлована на значительную глубину при меньшем энергопотреблении на единицу перекаченной воды.

Глубокие дренажные системы с насосными колодцами используют на сложных объектах и при необходимости длительного осушения. Они предполагают бурение скважин или устройство колодцев с насосами в них для откачки подземных стоков. Это инвестиционно дороже, но обеспечивает стабильный контроль уровня воды при длительных стройках. Такой подход часто применяется при возведении подземных паркингов или оснований монолитных зданий.

Приямки и последовательная откачка

Организация приямков — самый быстрый вариант, когда надо быстро освободить площадку. Приямок делают в самой низкой точке котлована, туда стекает вода, и ставят один или несколько погружных насосов. Важно соблюсти уклоны и обеспечить защиту насосов от крупных камней и мусора. Для уменьшения проникновения грязи в насос часто ставят защитные кожухи и сетки.

Однако при значительных притоках и в условиях песчаных грунтов приямки часто не справляются: вода поступает быстрее, чем перекачивается. В таких случаях используют комбинацию приямков и вэлл‑поинтов, создавая градиент понижения уровня вокруг котлована. Также эффективна последовательная откачка: сначала снижают уровень на периферии, затем работают внутри котлована. Такой подход требует координации оборудования и контроля за состоянием грунта.

Системы wellpoint

Вэлл‑поинт — это сеть мелких обсадных труб с фильтрами, соединённых коллектором и насосом. Такая система позволяет опустить уровень грунтовых вод на 2–5 метров вокруг котлована и подходит для песчаных и супесчаных грунтов. Компактность установки и мобильность делают её удобной для средних по площади проектов. Монтаж быстро снимает избыточную влагу и уменьшает риск пульсаций грунта при сезонных изменениях водоносного горизонта.

Недостаток метода — ограниченная глубина и необходимость поддерживать систему в рабочем состоянии постоянно при длительных работах. Также вёлл‑поинты плохо работают в плотных глинистых грунтах, где фильтр быстро замывается. При проектировании важно рассчитать расстояние между скважинами и производительность насосов, чтобы обеспечить равномерное понижение уровня. Неправильный расчёт может привести к неравномерному просадочному поведению грунта.

Монтаж насосного оборудования и линия перекачки

Правильная установка — половина успеха. Для погружных насосов необходимо обеспечить площадку для подъёма и спуска агрегата, надежное крепление кабеля и защиту от механических повреждений. Размещение кабеля и трубопроводов должно исключать возможность зацепа строительной техникой. На больших котлованах используют кран для погрузки/разгрузки и стойки для фиксации насоса в приямке.

Трубопровод от насоса до точки сброса лучше прокладывать короткими прямыми участками с минимальным количеством соединений. На изгибах ставьте опорные хомуты и учитывайте расширение труб при температурных колебаниях. Для временных линий часто используют гибкие шланги большого диаметра с фланцевыми соединениями. Это ускоряет монтаж и упрощает демонтаж по окончании работ.

При размещении мотопомп и дизель‑генераторов соблюдайте расстояния до рабочих зон и жилых помещений; отработавшие газы и шум могут препятствовать нормальной работе. Для электрических насосов важно предусмотреть автоматические системы защиты от перегрузок и утечек тока. Реле уровня и автоматические панели управления позволяют минимизировать риск сухого хода и включения насоса при перепадах напряжения.

Подготовка приямков и фильтрация всасываемой воды

Приямок оформляют так, чтобы в него попадала как можно более чистая вода: устраивают защитные насыпи, гравийные фильтры или геотекстильные прокладки. Это продлевает жизнь насоса и снижает частоту обслуживания. Для защиты от крупных предметов используют корзинчатые фильтры и ситовые решётки на входе. Регулярная проверка и очистка этих защит — простой способ избежать поломок в самый неподходящий момент.

В некоторых случаях целесообразно организовать два этапа фильтрации: грубая на всасывании и тонкая перед сбросом в ливневую систему или локальные очистные. Это особенно важно при сбросе в общественные сети, где есть требования к качеству стока. Установка седиментационных отстойников перед насосами уменьшает нагрузку на рабочие элементы и позволяет собирать крупные частицы для последующей утилизации.

Эксплуатация и управление работой насосов

Автоматизация процессов экономит время и снижает риск человеческой ошибки. Используйте реле уровня, программируемые контроллеры и датчики давления для управления запуском и остановом агрегатов. Автоматическая система может задействовать резервный насос при падении производительности основного, обеспечивая бесперебойность работ. Это особенно важно на объектах с единственным источником стока и высоким притоком.

Ручное управление пригодится в экстренных ситуациях, когда требуется срочная регулировка режима перекачки. Важно, чтобы обслуживающий персонал имел доступ к панели управления и понимал логику работы автоматических систем. Наличие аварийного отключения и понятных инструкций снижает время реакции в случае аварийной ситуации. Также стоит обучить персонал процедурам проверки уровней масла, охлаждающей жидкости и заземления.

Отслеживайте потребление топлива и электроэнергию: это поможет оптимизировать режимы работы и выбрать правильные интервалы обслуживания. На некоторых площадках я лично внедрял простую табличную систему учёта сменных часов работы мотопомп, что позволило выявить неэффективные смены и перераспределить ресурсы. Прозрачный учёт ускорил принятие решений о замене оборудования и сократил операционные расходы.

Техническое обслуживание: план и частые операции

Регулярное ТО продлевает срок службы и увеличивает надёжность насосов. В план входят визуальный осмотр, проверка кабелей и соединений, очистка фильтров и проверка уплотнений. Для шламовых насосов критично следить за состоянием рабочего колеса и стенок корпуса — их износ можно оценить по изменению рабочих характеристик. Плановое обслуживание нужно проводить по часам работы, а не только по календарю.

Ежедневная проверка включает контроль температуры корпуса, шумов и вибрации. Нарастание вибраций или изменения звукового фона часто предвещают серьёзные поломки. Записывайте показания датчиков и визуальные наблюдения — это поможет выявлять тенденции. В моей практике именно систематический сбор таких данных позволил избежать нескольких капитальных ремонтов, когда мы обнаружили неисправности на ранней стадии.

Замена расходных материалов — сальников, диафрагм, уплотнений — должна вестись с запасом по расходу. При закупке запчастей обращайте внимание на качество и оригинальность комплектующих: экономия на мелочах ведёт к повышенным затратам в дальнейшем. Храните критичные запчасти на площадке или договоритесь о быстрой поставке у проверенного поставщика.

Диагностика неисправностей и оперативные ремонты

Типичные признаки проблем: падение производительности, нестабильный напор, перегрев или утечки масла. При падении производительности первым делом проверяйте фильтры и состояние трубопровода. Засор в шланге или пробка на выпуске часто даёт эффект «падения» насоса, хотя с ним всё в порядке. Также не забывайте о состоянии кабеля и контактов питания — плохой контакт вызывает падение напряжения и, как следствие, снижение мощности.

Если слышны необычные шумы, проверьте подшипники и рабочее колесо на наличие посторонних предметов. Быстрая реакция и замена одного подшипника часто дешевле, чем последующая замена корпуса. При утечках масла или охлаждающей жидкости следует немедленно остановить насос и провести диагностику уплотнений. Продолжительная работа с утечкой приводит к внутреннему повреждению и дорогостоящему ремонту.

Безопасность на рабочей площадке и экологические требования

При организации отлива важно соблюдать требования по охране окружающей среды: контролируйте состав сброса, чтобы избежать загрязнения водоёмов и почвы. В случаях, когда вода содержит нефтепродукты или токсичные вещества, обязателен предварительный этап очистки. Договоры с местными органами и согласование точек сброса обезопасят от штрафов и остановки работ.

Безопасность рабочих — отдельная тема. Электрические насосы нужно заземлять и защищать от попадания воды в щитки управления. Рабочие, обслуживающие насосы, должны иметь средства индивидуальной защиты: перчатки, защитные очки и средства защиты слуха при использовании мотопомп. Также важно предусмотреть устойчивые площадки и ограждения вокруг приямков, чтобы исключить падение людей или техники.

Шум и выбросы от дизельных генераторов требуют мер по снижению воздействия на персонал и соседние участки. Использование шумозащитных кожухов, дистанционное размещение агрегатов и контроль уровня СО2 в рабочей зоне повышают комфорт и безопасность. Экологические требования к утилизации осадков и фильтров рекомендуется оговорить заранее с надзорными органами.

Практические советы и личный опыт

Из практики: всегда имейте запасной насос и комплект запчастей на объекте. Я неоднократно сталкивался с ситуацией, когда поломка единственного агрегата останавливала стройку на несколько дней. Предварительное тестирование оборудования в полевых условиях помогает выявить несовместимости и проблемы, которые не видны в условиях склада. Это экономит время и снижает вероятность внеплановых простоев.

Небольшой лайфхак: маркируйте шланги и фланцы, чтобы быстро собирать и разбирать магистрали при сменах оборудования. На одном из объектов это позволило ускорить демонтаж линий в экстренном порядке из‑за грозового фронта. Также ведите журнал работ и фиксируйте время работы каждого насоса — это помогает планировать ТО и выявлять неэффективные режимы эксплуатации.

Еще одна практика — использование комбинированных схем: основной шламовый насос и резервный погружной для финишной откачки. Такая схема экономит топливо и уменьшает износ основного оборудования. При смене состава перекачиваемой среды (например, сначала много песка, затем преимущественно вода) переключение на менее износный агрегат продлевает общий срок службы парка оборудования.

Типичные ошибки при организации осушения и как их избежать

Частая ошибка — недоучёт потерь напора в трубопроводе и выбор насоса «по каталогу» без учёта реальных условий. Это приводит к ситуации, когда номинальная производительность не достигается. Всегда рассчитывайте гидравлическую цепь и делайте поправку на длину, диаметр и количество фитингов. Небольшая ошибка в расчёте диаметра шланга может стоить дорого в виде сниженной продуктивности и повышенного износа оборудования.

Ещё одна ошибка — экономия на фильтрах и защите всасывания. Это ускоряет износ и увеличивает частоту ремонтов. Не пренебрегайте простыми мерами: гравийная подушка в приямке, корзинчатые фильтры и геотекстиль продлевают интервалы между обслуживанием. В долгосрочной перспективе это обходится дешевле, чем частые замены насосов.

Наконец, недооценка требований безопасности и экологии ведёт к штрафам и остановке работ. Согласования точек сброса, учёт качества воды и план утилизации осадков должны быть в проектной документации. Эти вещи кажутся второстепенными при старте работ, но именно они часто становятся причиной срывов графика и конфликтов с контролирующими органами.

Контроль качества и взаимодействие с подрядчиками

Контроль работы подрядчиков стоит вести через конкретные показатели: фактическая производительность, время простоя, расход топлива и количество аварийных случаев. Регулярные отчёты и дневные журналы помогают обнаружить проблемы на ранних этапах. Заключайте договоры с чётко прописанными SLA — это дисциплинирует исполнителей и даёт инструменты для претензионной работы при нарушениях.

При выборе подрядчика обращайте внимание на наличие опыта именно в осушении котлованов, а не только в аренде насосов. Опытные подрядчики предлагают схемы резервирования, понимают локальные геологические особенности и предлагают оптимальные методы осушения. Лично я всегда провожу короткое техническое собеседование с бригадиром перед заключением контракта — это экономит время и силы в дальнейшем.

Как рассчитывать потребность в насосах: практический пример

Для иллюстрации приведу упрощённый пример расчёта: нужно осушить котлован объёмом 2000 м³ с притоком 20 м³/ч. Если требуемое время осушения — 48 часов, суммарная подача должна покрывать первоначальный объём и приток: 2000 / 48 ≈ 41,7 м³/ч плюс 20 м³/ч = ~62 м³/ч. С учётом потерь в трубопроводе и запасов выбираем насос с производительностью 80–100 м³/ч. Этот запас даёт устойчивость к падению эффективности и возможным засорам.

Если на объекте есть взвешенные частицы, выбираем шламовый насос с подходящим максимальным размером частиц. Если требуется подача на значительную высоту, учитываем напор: необходимый суммарный напор = статическая высота + потери в магистрали. В реальности расчёты более сложны и учитывают вязкость и температуру воды, но этот порядок позволяет быстро оценить начальную потребность.

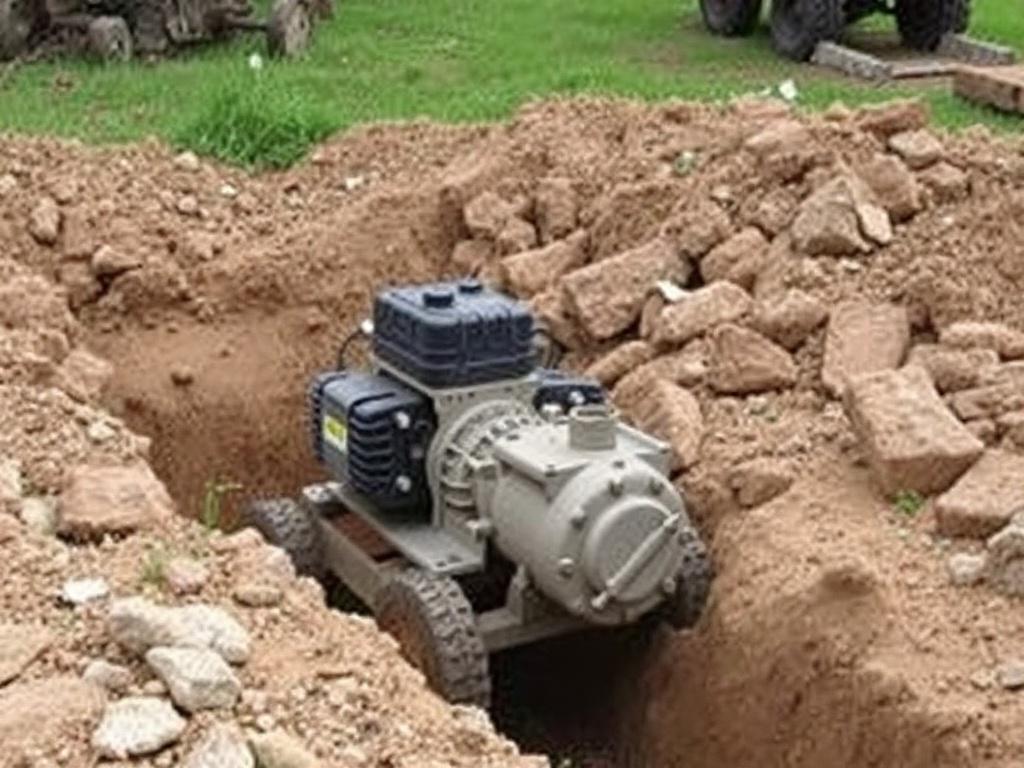

Заключительные мысли и практическое руководство к действию

Организация осушения котлована — системная задача, в которой важны правильный выбор оборудования, грамотный монтаж и дисциплинированная эксплуатация. Перед стартом работ проведите анализ грунта, расчёт притоков и составьте схему расположения насосов и трубопроводов. Планирование и запасы по оборудованию и запчастям позволят избежать простоя в критические моменты.

Инвестируйте в защиту всасывания и системы автоматического управления: эти вложения быстро окупаются за счёт снижения количества аварий и простоя. Взаимодействуйте с опытными подрядчиками и не экономьте на ключевых компонентах системы: качество насоса, диаметры магистралей и правильная защита от абразива — залог бесперебойной работы. В моём опыте именно сочетание продуманного проекта и дисциплинированной эксплуатации давало наилучшие результаты на крупных стройках.

Если суммировать: выберите насос, подходящий по производительности и классу для конкретной среды, позаботьтесь о правильной прокладке труб, автоматике и запасах запчастей, и не пренебрегайте правилами безопасности и экологическими требованиями. Такой подход позволит минимизировать риски, сэкономить время и ресурсы, а также завершить проект без неожиданных задержек и дополнительных расходов.
