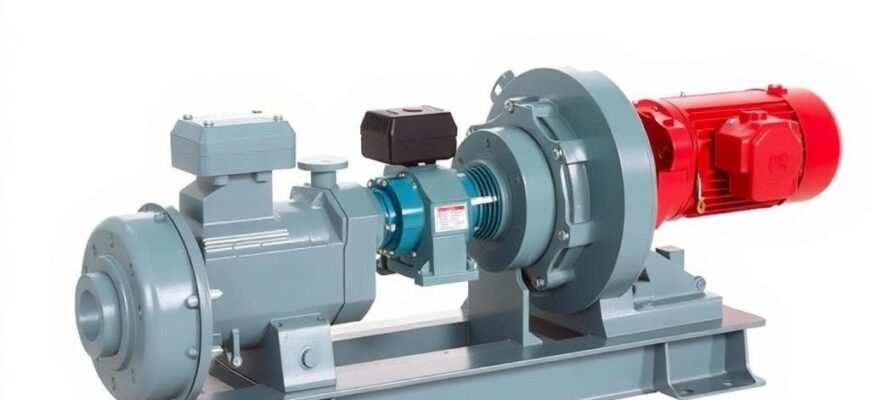

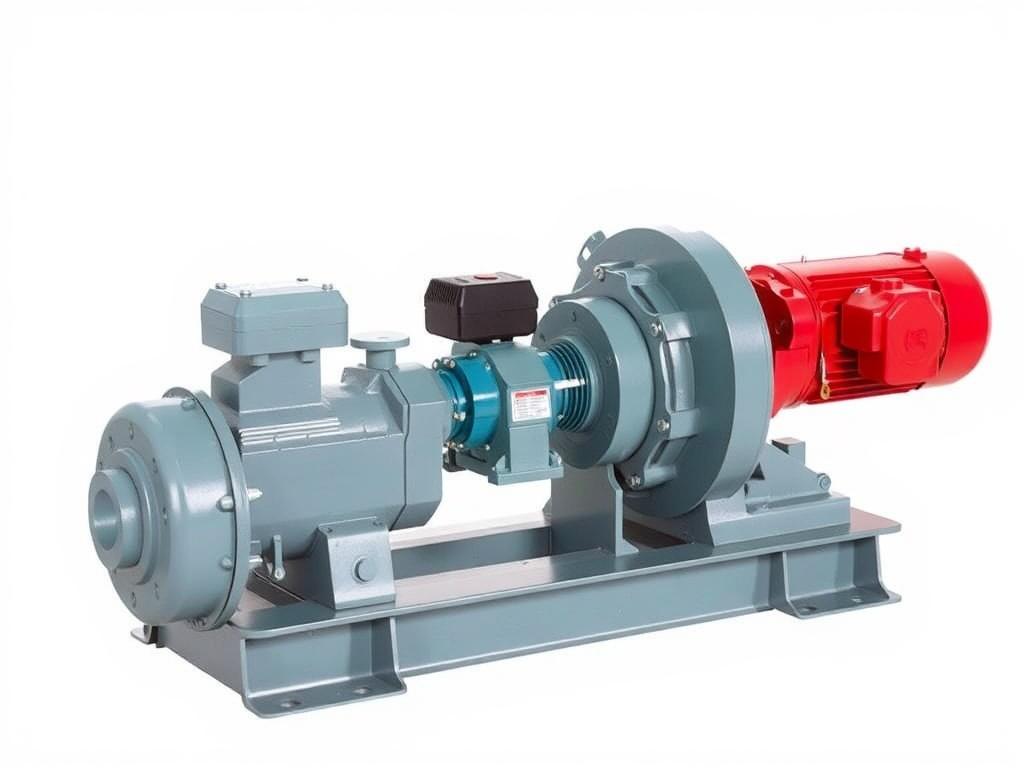

Горизонтальные насосы высокого давления: устройство, выбор и практика эксплуатации

Горизонтальные насосы высокого давления давно перестали быть экзотикой и уверенно вошли в набор стандартного оборудования заводских и полевых установок. Эти агрегаты позволяют транспортировать жидкости под большим напором, решая задачи от очистки трубопроводов до подачи технологических сред в гидростанции и системах гидравлики. В статье я постараюсь пройти от базовой конструкции до практических нюансов монтажа и обслуживания, опираясь на технические принципы и реальный опыт эксплуатации. Читатель получит не только теорию, но и конкретные подсказки, которые пригодятся при выборе и эксплуатации.

Важно сразу отметить: терминология вокруг таких насосов бывает разношерстной, поэтому далее я буду использовать как общие названия, так и конкретные обозначения конструкций, чтобы не запутать читателя. Вместо многословных описаний предпочту примеры и сравнительные таблицы, которые дадут наглядное понимание сильных и слабых сторон разных решений. Текст рассчитан на инженеров, механиков и технических руководителей, но при этом написан понятным языком, без излишней академичности. Если где-то потребуется простая формула или проверенный приём — я обязательно приведу их в тексте.

Общее представление и области применения

Насосы с горизонтальной компоновкой используются там, где важна компактность, удобство обслуживания и минимальные требования к высоте размещения. Горизонтальное исполнение упрощает доступ к корпусу, подшипникам и уплотнениям, а также облегчает демонтаж ротора без разборки надстройки. Такие насосы применяют в системах водоснабжения, в нефтегазовой и химической промышленности, в судовых установках и на промышленных мойках высокого давления. Выбор между горизонтальной и вертикальной схемой чаще всего определяется характером технологического процесса и требованиями к обслуживанию.

Особо следует выделить области, где критична устойчивость к коррозии и истиранию: абразивные жидкости, суспензии, агрессивные химические среды. В этих случаях конструктивные особенности горизонтальных агрегатов — возможность установки специальных втулок, сменных смазочных патрубков и систем охлаждения уплотнений — играют решающую роль. Кроме того, горизонтальные насосы легче интегрировать в стационарные линии с многочисленными отводами и обходами. Именно поэтому для сложных технологических схем их выбирают чаще всего.

Конструктивные типы и их отличия

Среди конструкций выделяются центробежные, поршневые, плунжерные и шестерёнчатые насосы, исполненные в горизонтальном варианте. Каждый тип имеет свои преимущества: центробежные удобны для больших объёмных расходов при умеренных давлениях, плунжерные и поршневые работают при экстремальных напорах, а шестерёнчатые хороши для вязких сред и точной дозировки. В промышленных системах чаще всего используются горизонтальные плунжерные установки для подачи воды и растворов под высоким напором и горизонтальные шестерёнчатые насосы для масляных гидросистем. Выбор зависит от задач: требуется ли устойчивое давление, точность подачи, стойкость к абразиву или простота обслуживания.

Ниже приведена небольшая таблица, помогающая визуально сопоставить типы по ключевым параметрам, чтобы быстро сориентироваться перед детальным расчётом.

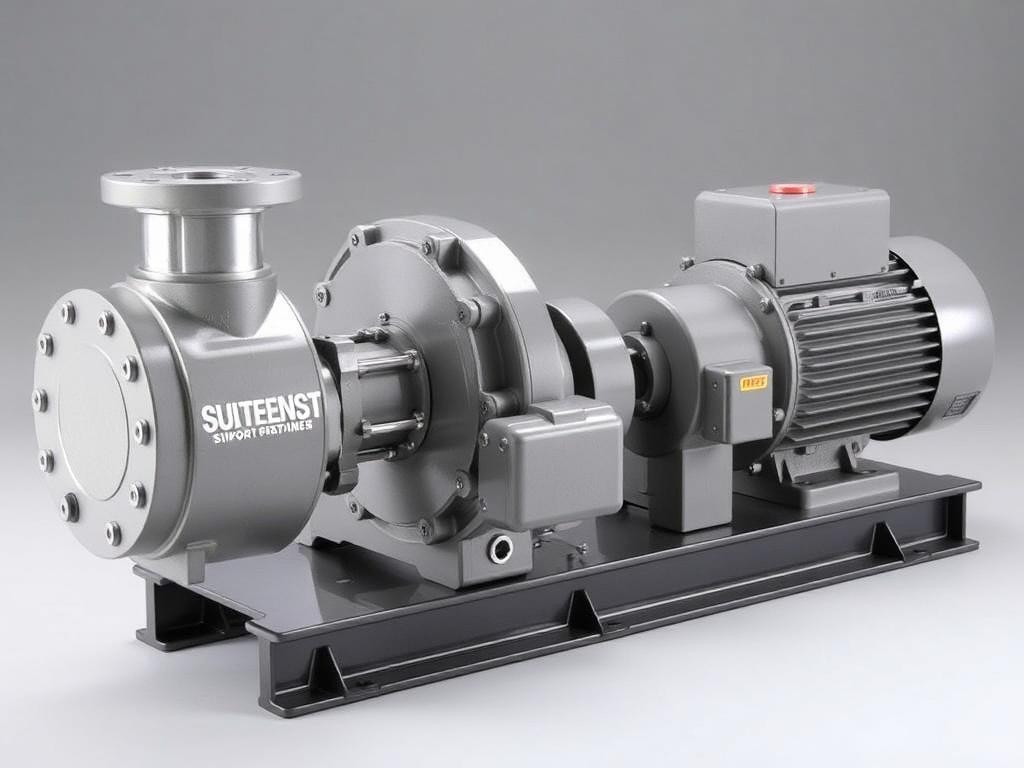

Принцип работы и ключевые элементы

В основе работы большинства горизонтальных насосов лежит преобразование механической энергии вращающегося вала в энергию давления перекачиваемой среды. В плунжерных и поршневых системах это достигается за счёт возвратно-поступательного движения поршня, в шестерённых — за счёт перемещения объёма между зубьями, а в центробежных — за счёт кинетики, которую придаёт рабочее колесо. Ключевые элементы конструкции включают корпус, рабочее колесо или цилиндропоршневую группу, уплотнения вала, подшипниковые опоры и систему уплотнения проточной части. Надёжность всех этих узлов и правильная их настройка определяют срок службы и эффективность оборудования.

Особое внимание уделяют уплотнениям вала и подшипникам, поскольку они испытывают самую большую нагрузку в горизонтальном исполнении: смещение ротора и нагрузки в осевом направлении требуют надёжной центровки. Для высоких давлений распространены торцевые механические уплотнения, иногда — с системой охлаждения и подачей чистой смазки. В некоторых агрегатах применяют двойные уплотнения с защитной камерой, чтобы избежать попадания перекачиваемой среды в подшипниковый отсек. Неправильный выбор уплотнений — частая причина аварий, поэтому этот узел обычно прорабатывают с особой тщательностью.

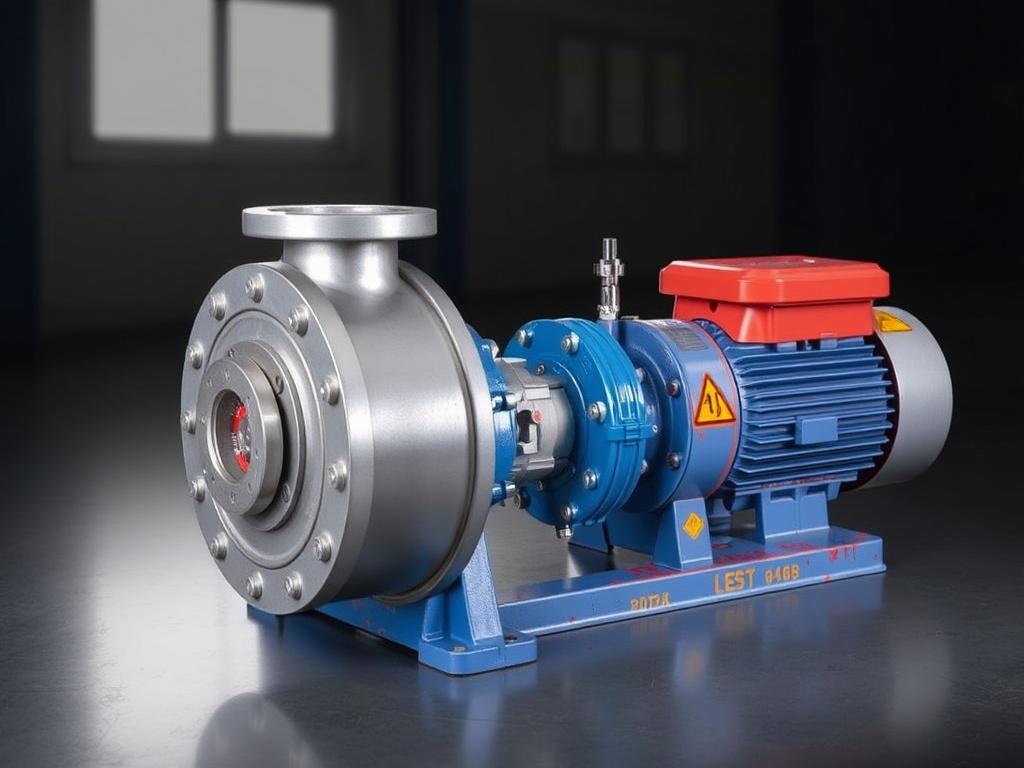

Материалы, стойкость к коррозии и абразиву

Материалы корпуса и внутренних деталей выбирают в зависимости от свойств перекачиваемой среды: нержавеющая сталь, легированные сплавы, бронза и специальные полиимиды применяют для кислых и коррозионно-активных сред. Для абразивных суспензий на практике используют износостойкие вставки, керамические покрытия или напыления, которые увеличивают ресурс рабочих поверхностей. Важно учитывать не только химическую совместимость, но и влияние температуры, солёности и присутствия газовой фазы. Неполное понимание агрессивности среды приводит к преждевременному износу и частым ремонтам.

При проектировании следует просчитывать не только статические свойства материалов, но и усталостную прочность при циклических нагрузках и температурных изменениях. В моей практике один корпус из обычной стали прослужил всего полгода в средней по агрессивности среде, тогда как модификация с облицовкой из нержавеющей стали показала стабильность несколько лет. Такие примеры подчёркивают: иногда разумнее инвестировать в более дорогие материалы на этапе закупки, чем тратить время и деньги на частые ремонты и простой линии.

Ключевые характеристики и как их читать

При выборе оборудования обычно смотрят на три базовых параметра: производительность по объёму, максимальное рабочее давление и мощность электродвигателя. Графики напор-расход — основное руководство инженера, они показывают, при каких режимах насос работает оптимально и где появляются риски кавитации или перегрузки. Кроме графиков важно обращать внимание на коэффициент полезного действия, который отражает потери энергии внутри агрегата и влияет на эксплуатационные расходы. Понимание этих величин помогает избежать типичных ошибок при выборе насоса под конкретный технологический цикл.

Ниже приведён упрощённый набор параметров, которые следует запросить у поставщика при подборе оборудования: размер всасывающего и нагнетательного фланцев, характеристики уплотнений, материалы рабочих органов, масса и габариты, варианты обслуживания и доступность запчастей. Часто клиенты ограничиваются лишь показателями напора и расхода, но без данных по пульсациям, уровням вибрации и допустимым температурам можно получить устройство, не подходящее для реальных условий. Тщательная спецификация в начале проекта экономит время и деньги в эксплуатации.

Как правильно подобрать насос: пошаговый подход

Первый шаг — точное определение технологических параметров: требуемый расход, необходимый напор, температура и состав среды, наличие абразива или газов. Второй шаг — выбор типа насоса, который по физическим свойствам лучше всего подходит для задачи: центробежный для больших расходов, плунжерный для высоких давлений и т.д. Третий шаг — проверка допустимости материалов и уплотнений в условиях конкретной среды, а также оценка энергозатрат и коэффициента полезного действия. И, наконец, важно учесть вопросы монтажа: доступность для обслуживания, требования к фундаменту и весовые ограничения при установке.

Практическая рекомендация: всегда просчитывайте систему целиком, а не только насос. Давление в линии складывается из потерь на трение, вспомогательной арматуры, перепадов на фильтрах и клапанах. Часто ошибка при расчёте напора — игнорирование длинных участков трубопровода или элементов с высокими местными потерями, что приводит к недоходу до требуемых параметров. В моей практике было несколько случаев, когда правильный подбор ординарного насоса решал задачу, тогда как закупка мощного агрегата без учёта системы создавал лишние расходы и сложности с запуском.

Монтаж, выверка и запуск в эксплуатацию

Монтаж горизонтального насоса включает выверку фундамента, точную центровку вала и правильное подключение всасывающей линии. Важно обеспечить минимальные изгибающие нагрузки на корпус и вал, иначе подшипники и уплотнения быстро выйдут из строя. Рекомендуется использовать демпфирующие прокладки и регулировать опоры таким образом, чтобы исключить перекосы при температурном расширении. Перед первым запуском необходимо промыть систему, удалить мусор и проверить направление вращения электродвигателя.

Выверка при помощи индикаторных стоек или лазерной техники позволяет добиться совпадения осей вала насоса и двигателя с точностью, необходимой для высоконапорных агрегатов. При работе на реальном рабочем режиме следует контролировать вибрацию, температуру подшипников и давление на входе и выходе насоса. Резкий рост вибрации или перегрев подшипников — сигнал к остановке и диагностике. Бережный запуск продлевает ресурс устройства и снижает риск аварий в первые рабочие месяцы.

Техническое обслуживание: что и как часто проверять

Регулярное обслуживание — гарантия долгой службы оборудования. В план ТО обычно включают проверку состояния уплотнений, измерение вибрации и люфта вала, смазку или замену масла в подшипниках, контроль состояния антикоррозионных покрытий и очистку фильтров. Частота процедур зависит от интенсивности работы и агрессивности среды; для тяжёлых условий интервал может быть недельным, для лёгких — раз в полгода. Ведение журнала обслуживания помогает отслеживать динамику и принимать решения о ремонте до появления критических неисправностей.

Ниже приведён пример чек-листа для ежемесячного обслуживания, который можно адаптировать под конкретную установку.

• Проверка уровня и состояния смазки в подшипниках.
• Осмотр торцевых уплотнений на предмет утечек.

<liИзмерение вибрации и температурных показателей подшипников.

• Осмотр корпуса и фланцев на предмет коррозии и трещин.
• Промывка или замена сетчатых фильтров во всасывающей линии.

Диагностика неисправностей и типичные поломки

Чаще всего горизонтальные насосы дают проблемы в виде утечек через уплотнения, повышенной вибрации, падения производительности или перегрева подшипников. Причины бывают разными: износ уплотнений, попадание абразива, нарушение центровки после термических циклов или недостаточная смазка. Для диагностики используют анализ вибросигналов, термографию и простые замеры давления и расхода по сравнению с паспортными данными. В ряде случаев своевременная замена одного из изношенных элементов предотвращает дорогостоящий капитальный ремонт.

На практике эффективна система раннего предупреждения: мониторинг вибрации и температуры в режиме реального времени, с порогами, превышение которых вызывает автоматическую сигнализацию. Это особенно важно для насосов, работающих в непрерывном режиме или в опасных средах, где внезапный выход из строя может привести к аварии. Внедрение такого мониторинга окупается за счёт сокращения простоев и уменьшения стоимости внеплановых ремонтов. Я видел примеры, когда простой сенсор помог обнаружить микросмещениe вала и избежать разрушения подшипников.

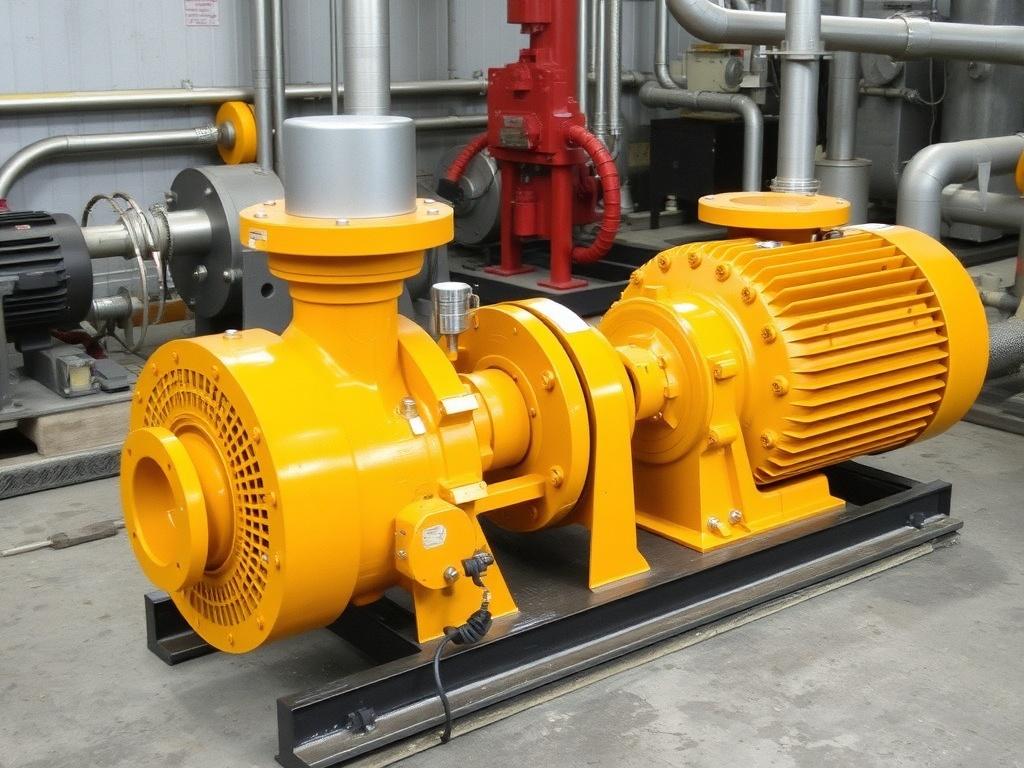

Устранение распространённых неисправностей: практические приёмы

При утечках через торцевое уплотнение первыми шагами обычно являются проверка натяга пружинных элементов и состояние поверхностей уплотнения. Если поверхность изношена, часто достаточно шлифовки или замены торца, но для агрессивных сред стоит рассмотреть смену материала уплотнения. При повышенной вибрации нужно проверить балансировку рабочего колеса и состояние подшипников; иногда проблема возникает из‑за засорения всасывающей линии или появления кавитации. В случае падения производительности следует измерить напор и сравнить его с расчётными потерями в сети, поскольку причина может скрываться в забитых фильтрах или изменении параметров источника жидкости.

Важно иметь на складе набор критичных запасных частей: запасные уплотнения, подшипники, прокладки и ключевые комплектующие ротора. Быстрая замена этих элементов позволяет вернуть агрегат в строй с минимальными простоями. В условиях нестабильного снабжения деталей целесообразно заранее согласовать с поставщиком альтернативные материалы и гарантии на скорость поставки. В моей практике именно заранее подготовленный комплект запчастей спасал производство от длительных простоев.

Применение в конкретных отраслях: примеры и нюансы

В нефтегазовой отрасли горизонтальные насосы высокого давления часто используются для закачки реагентов и для промывки скважин; здесь важны герметичность и стойкость к агрессивным компонентам. В химическом производстве ценится коррозионная устойчивость и возможность быстрой замены уплотнений при смене продукта. Судовое применение требует компактной компоновки и устойчивости к ударным нагрузкам при качке, а промышленное мойка высокого давления предъявляет строгие требования к пульсациям и надёжности подачи. В каждом случае необходим индивидуальный подход к материалам, системе уплотнений и обслуживанию.

Я сталкивался с задачей подбора насоса для линии промывки с высокой концентрацией абразивных частиц; стандартные решения не выдерживали и требовали еженедельной замены втулок. Решение заключалось в применении керамических вставок и стойкого к абразиву покрытия на рабочих частях — стоимость установки выросла, но ресурс увеличился в несколько раз, что окупилось в течение первого года. Такие примеры показывают, что экономия на этапе закупки может обернуться большими затратами в эксплуатации.

Энергопотребление и оценка эксплуатационных затрат

Энергозатраты составляют значительную долю общей стоимости владения насосом, поэтому при выборе важно учитывать КПД и рабочую точку установки. Насос, работающий на кривой далеко от оптимума, потребляет заметно больше энергии и сильнее изнашивается. Для экономии применяют частотные приводы, которые позволяют гибко управлять скоростью и подстраивать расход под требования процесса, снижая пиковую нагрузку на систему. При оценке жизненного цикла следует суммировать стоимость покупки, монтаж и пусконаладочные работы, энергию, расходные материалы и плановые ремонты.

В ряде проектов внедрение частотно-регулируемого привода окупалось за 1–2 года за счёт снижения энергопотребления и устранения гидроударов при включении. Кроме того, правильный подбор насоса под рабочую точку снижает потребность в резервировании и уменьшает пиковые нагрузки на электросеть. Если вы рассчитываете экономику проекта, не забудьте учесть сезонные колебания нагрузок и возможную деградацию эффективности с увеличением износа. Прозрачная оценка затрат поможет принять оптимальное техническое и коммерческое решение.

Технологические инновации и перспективы развития

За последние годы появилось несколько направлений, которые меняют подход к проектированию и эксплуатации насосного оборудования: расширение применения композитных материалов, улучшенные покрытия, цифровой мониторинг и интеграция с промышленным интернетом вещей. Комбинация датчиков вибрации, температуры и расхода вместе с алгоритмами предиктивной аналитики позволяет предсказывать неисправности задолго до их проявления. Также развиваются конструкции с модульной заменой узлов, что сокращает время сервисного обслуживания и упрощает логистику запчастей. Эти тренды делают насосы более надёжными и удобными в эксплуатации, снижая общий cost of ownership.

В ближайшие годы можно ожидать повсеместного распространения интеллектуальных блоков управления, которые автоматически подстроят режим работы под реальные условия и оптимизируют энергоэффективность. Кроме того, растёт интерес к экологичным решениям: сокращению утечек, использованию устойчивых материалов и энергоэффективных приводов. Производители всё чаще предлагают сервисные контракты с удалённым мониторингом, что облегчает работу операторов и повышает общую надёжность систем. Эти изменения уже видны на ряде крупных заводов и вскоре станут стандартом для новых проектов.

Практические рекомендации перед покупкой

Перед оформлением заказа проверьте репутацию поставщика, наличие сертификации, условия гарантийного обслуживания и наличие сервисных центров в вашем регионе. Запрашивайте подробные испытательные протоколы и графики напор-расход для конкретной конфигурации, а не расчетные характеристики по типовой моделе. Обговорите условия поставки запасных частей и сроки их доставки; это критично для непрерывных производств. Убедитесь, что проектировщики учли вопросы выравнивания, демпфирования и возможности доступа к узлам обслуживания.

Если есть возможность, попросите поставить демонстрационный образец или провести испытания на месте с вашей технологической средой — это самый надёжный способ убедиться в пригодности решения. При монтаже привлекайте специалистов по выверке и балансировке; экономия на этих этапах часто оборачивается большими затратами впоследствии. И, наконец, документируйте все параметры запуска и ремонта — это облегчит поддержку и позволит быстрее находить причины неполадок в будущем. Небольшие усилия в подготовке часто приводят к значительному снижению операционных рисков.

Если нужна помощь с конкретным подбором или расчётом, могу подготовить чек-лист вопросов для поставщика и список данных, которые потребуются вашему инженеру. Это упростит диалог с поставщиками и сократит время принятия решения. В конце концов, правильный выбор насоса — это баланс технических требований, стоимости и удобства эксплуатации.
