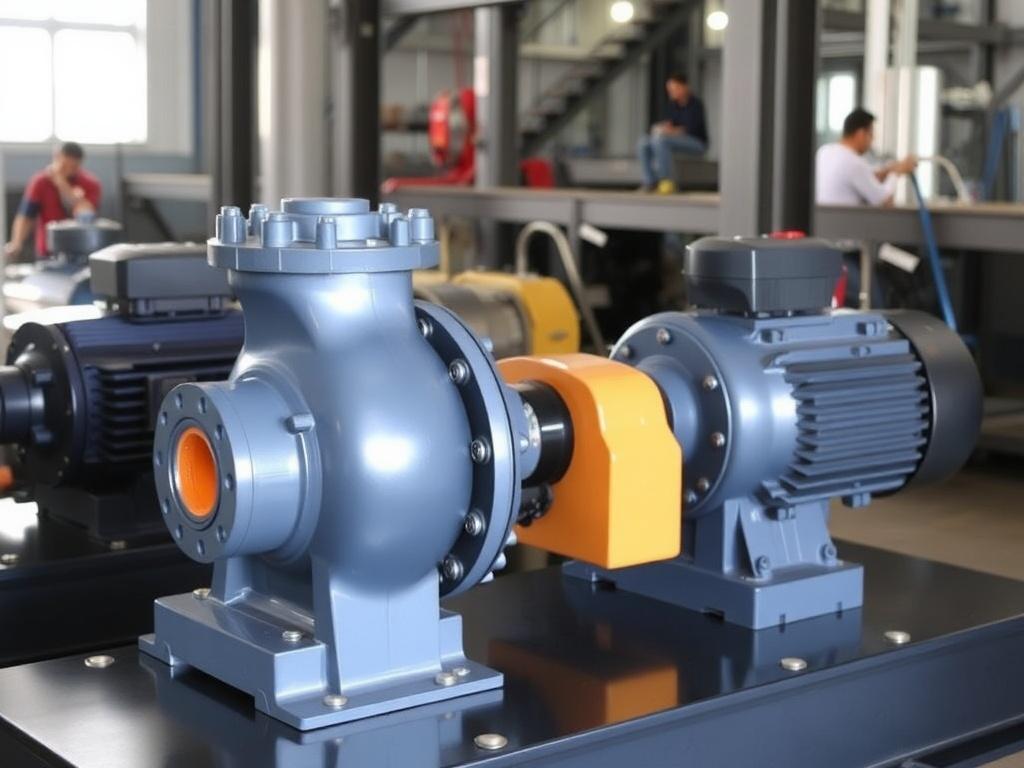

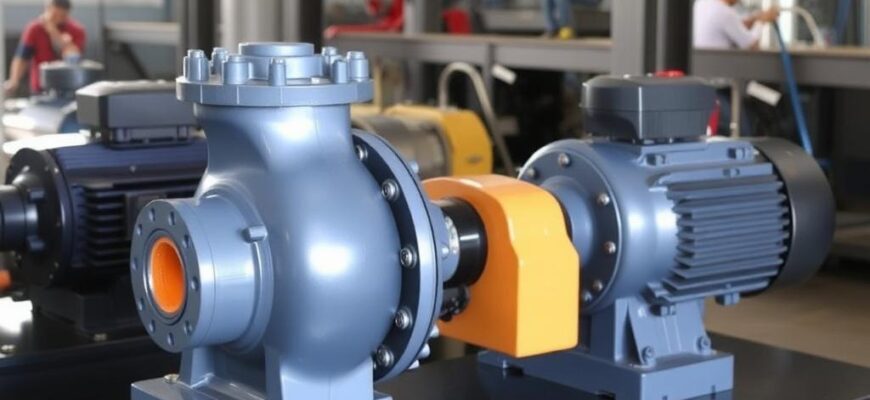

Как выбрать горизонтальный многоступенчатый насос: полное руководство для практиков

Вы стоите перед задачей подобрать насос для системы, где важны высокий напор, стабильность и компактность, и думаете, с чего начать. В этой статье я пошагово разберу подход к выбору горизонтального многоступенчатого насоса, подробно объясню основные параметры и покажу практические хитрости, которые помогают избежать ошибок. Материал основан на технической логике и реальном опыте эксплуатации, без пустых общих фраз и рекламных слов. Читателю останется лишь соотнести свои требования с приведёнными критериями и сделать обоснованный выбор.

Куда ставят такие насосы и почему именно горизонтальная компоновка

Горизонтальные многоступенчатые насосы часто применяют там, где требуется высокий напор при умеренной производительности: подача воды в котельные сети, подпитка систем отопления, технологические контуры в химии и нефтепереработке. Компоновка в одну линию упрощает осевой монтаж, снижает высоту установки и даёт удобный доступ к корпусу и уплотнениям. По сравнению с вертикальными аналогами они удобнее в техзоне, где важно выровнять вал и обеспечить лёгкую замену уплотнений. При правильном монтаже и обслуживании горизонтальный вариант показывает стабильную работу и удобство в ремонте.

Основные параметры, с которых начинается выбор

Первое, что нужно знать — это два ключевых требования заказчика: расход и напор в рабочей точке системы. Эти значения определяют число ступеней или суммарный напор, который должен развивать агрегат при заданном расходе, а также мощность двигателя. Далее идут параметры среды: температура, агрессивность, наличие абразива и концентрация твердых частиц, поскольку они влияют на выбор материалов и типа уплотнения. Нельзя забывать про требования к монтажу: место установки, глубина всасывания, наличие сетки на всасыве и возможности регулярного обслуживания.

Напор и производительность (Q-H)

Кривая Q-H — основа подбора насоса, на ней задают рабочую точку, где насос будет работать наиболее эффективно. В каталоге ищут диапазон производительности и соответствующий напор для каждой ступени или агрегата в целом. Если проект требует переменной подачи, лучше выбирать насос с запасом по напору и использовать регулируемое управление, чем рассчитывать строго на одну фиксированную рабочую точку. Следует учитывать, что реальная система даёт дополнительные потери на трение в трубопроводах, которые необходимо добавить к требуемому напору.

КПД и экономия энергии

Коэффициент полезного действия влияет напрямую на эксплуатационные затраты, особенно при круглосуточной работе. Высокий КПД достигается правильной подборкой рабочего колеса и числа ступеней, но в реальных условиях важно, чтобы точка работы была как можно ближе к области максимального КПД насоса. Часто разумнее заплатить немного больше за более эффективный агрегат, если предполагается долгий срок работы и высокий энергопотребление. Стоит также предусмотреть частотный привод для регулировки производительности и снижения расхода энергии при неполной нагрузке.

NPSH и риск кавитации

Параметр NPSH необходим для оценки устойчивости всасывающей части и предотвращения кавитации, которая разрушает колеса и ухудшает работу. Производитель указывает требуемое NPSH, а проектировщик должен сопоставить его с фактическим доступным NPSHA в системе. Разница NPSHA — NPSHR должна быть положительной с запасом, обычно 0,5-1,5 метра в зависимости от условий и агрессивности среды. Чтобы повысить NPSHA, применяют более короткие всасывающие линии, увеличение диаметра труб или установку ёмкости под давлением перед насосом.

Число ступеней и их влияние на геометрию насоса

Многоступенчатая конструкция позволяет последовательно наращивать напор при сохранении компактных габаритов и умеренной скорости вращения. Чем больше ступеней, тем выше напор за ту же частоту вращения и ту же скорость потока в каждом колесе, что улучшает износостойкость при определённых условиях. Однако увеличение числа ступеней усложняет конструкцию, повышает потребность в выверке и может влиять на точки обслуживания. Практически для заданного напора выбирают оптимальное число ступеней, исходя из стандартных размеров корпусов у производителя.

Материалы и уплотнения: как среда диктует выбор

Материал корпуса и рабочих колес должен соответствовать химическому составу и температуре перекачиваемой среды, иначе корпус и крыльчатки будут изнашиваться или корродировать. Для чистой воды обычно используют чугун или нержавеющую сталь, для агрессивных сред — специальные сплавы или полимерные покрытия. Важный элемент — уплотнение вала, где выбор между сальниковым уплотнением и механическим сальником определяется по утечкам, условиям техобслуживания и стоимости владения. При наличии абразива сальник следует выбирать с дополнительной защитой и системой промывки.

Коррозионно-стойкие материалы

Нержавеющие стали семейства 316 и 304 часто применяются для вод и слабоагрессивных растворов, но для хлорсодержащих сред и сернистых растворов лучше рассматривать сплавы с повышенным содержанием никеля. Для особо агрессивных химикатов используют титановые сплавы, сплавы Hastelloy или футеровку из химически стойких полимеров. При выборе материала важно сверяться с таблицами совместимости и учитывать температуру, так как коррозия часто ускоряется при нагреве. Экономить на материале корпуса в агрессивной среде — значит сокращать срок службы насоса и увеличивать расходы на замену.

Уплотнения вала: механические и сальниковые решения

Сальниковое уплотнение проще и дешевле в установке, но требует регулярной подсыпки и промывки, а также допускает немного большей утечку, что неприемлемо для токсичных сред. Механические уплотнения обеспечивают минимальные утечки и лучше переносят высокие давления, однако они чувствительны к загрязнениям и кавитации. Для агрессивных или абразивных сред применяют двойные механические уплотнения с барьерной или буферной системой и системой промывки. Решение зависит от приоритетов: цена ремонта, допустимые утечки и требования безопасности.

Чтение паспорта и каталога: на что смотреть в первую очередь

Паспорт насоса содержит не только диаграмму Q-H, но и данные о мощности двигателя, диапазоне рабочих скоростей, допустимом рабочем давлении и выборе материала. Важно сопоставить заявленный напор при определённой частоте вращения с реальным требованием системы, принимая во внимание потери в трубопроводах. Обратите внимание на температуру, при которой указаны характеристики, и при необходимости корректируйте значения для более высоких или низких температур. Наконец, проверьте рекомендуемые NPSH и условия эксплуатации от производителя.

Как подобрать насос под конкретные задачи

Для котельных систем и промышленных теплообменников важен стабильный напор при постоянно меняющемся расходе, поэтому часто выбирают насосы с хорошим КПД в широком диапазоне и используют частотный привод для регулировки. В системах подпитки и водоснабжения выбирают агрегаты с запасом по напору и надёжной системой уплотнений, чтобы минимизировать простои и утечки. Для установки в скважине или погружных контекстах горизонтальные решения применяют реже, но при использовании в поверхностных станциях они удобны за счёт простоты обслуживания. Пожарные и аварийные системы требуют резервирования и быстрого старта, поэтому при подборе учитывают совместимость с дизель-генераторами и стандарты по надёжности.

Отопление и котельные

В системах отопления важно обеспечить стабильную подпитку при варьировании расхода, поэтому предпочтительны насосы с широкой эффективной зоной и возможность регулировки через частотный преобразователь. Для таких применений часто выбирают нержавеющие материалы и уплотнения, устойчивые к температурным перепадам и возможностям содержать небольшие примеси. Особое внимание уделяют защите от гидроудара и наличию обратного клапана в магистрали. Удобство монтажа и простота сервисного обслуживания также имеют большое значение для сокращения времени простоя при ремонте.

Промышленные технологии и химия

В химических производствах критично сочетание материала корпуса, колёс и уплотнения с рабочей средой, а также устойчивость к высоким температурам и давлению. Часто используются насосы с возможностью индивидуальной отделки, футеровкой или спечёнными сплавами для увеличения стойкости. Для агрессивных сред применяют двойные уплотнения с барьерами и системы мониторинга течи. При таких задачах важно согласовать выбор насоса с технологом и материалозащитой, чтобы избежать преждевременной коррозии и простоев.

Монтажные требования и контроль всасывания

Правильный монтаж почти всегда решает половину проблем с насосом: ровная фундаментная плита, жёсткое крепление и точная выверка дают минимальную вибрацию и износ уплотнений. Всасывающая линия должна быть максимально короткой и прямой с минимальным количеством фитингов и поворотов, чтобы повысить NPSHA. Обязательна установка сетчатого фильтра или грязевика на всасе, если есть риск попадания крупных частиц. Всегда планируйте доступ к отсекам для обслуживания и предусматривайте дренаж и сливные линии для ремонта.

• Подготовьте ровное основание и анкерные болты для фиксации корпуса.
• Выверьте соосность между насосом и двигателем перед окончательной затяжкой.
• Проверьте направление вращения перед запуском на холостом ходе.
• Установите средства контроля вибрации и температуры в критических местах.

Регулирование и автоматика: как обеспечить стабильную работу

Частотный преобразователь — один из самых эффективных способов экономии энергии и поддержания рабочей точки на оптимальном уровне при переменных нагрузках. Правильная автоматика поддерживает давление или расход в системе и предотвращает работу насоса в нештатных режимах. Для критичных применений используйте комплект защиты от сухого хода, датчики температуры подшипников и мониторинг утечек уплотнений. Автоматизация снижает ручное вмешательство и риск человеческой ошибки в эксплуатации.

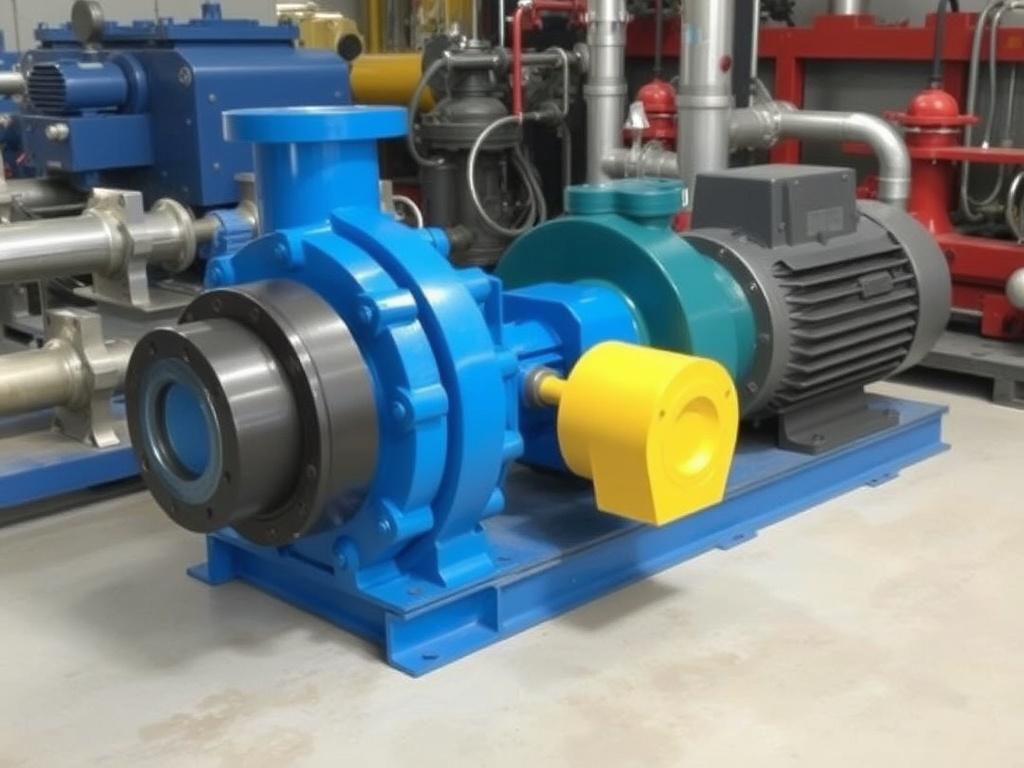

Эксплуатационные затраты и срок службы

При выборе важно оценивать не только цену покупки, но и стоимость владения за весь срок — себестоимость электроэнергии, запчастей и техобслуживания. Насосы с более высоким КПД и качественными уплотнениями обычно экономичнее в долгосрочной перспективе, даже если первоначальная стоимость выше. Предусмотрите план технического обслуживания с интервалами замены сальников, проверкой торцевых уплотнений и балансировкой ротора. В расчет включайте также простои при ремонте и возможность обеспечения запасных частей.

Как посчитать окупаемость энергосберегающего выбора

Сравните энергопотребление двух насосов при предполагаемой нагрузке и режиме работы, затем рассчитайте годовые расходы по тарифу электроэнергии. Разница в годовых расходах даст представление о сроке окупаемости более дорогого, но эффективного агрегата. Не забывайте учитывать расходы на обслуживание и более частую замену дешёвых уплотнений. Часто экономия происходит уже в первые 2-4 года при круглосуточной работе.

Проверка перед покупкой и приёмочные испытания

Перед подписанием договора или перед отгрузкой убедитесь, что производится заводское испытание насоса по Q-H при указанной частоте вращения и при необходимых условиях. В идеале требуйте протоколы испытаний и графики, подтверждающие заявленные характеристики, а также сертификаты материалов. Приёмочные испытания на месте установки включают проверку направления вращения, герметичности и контроль вибрации на холостом ходе. Если есть сомнения, назначьте испытание при рабочем давлении и в условиях, приближённых к реальным.

Типичные ошибки при выборе и как их избежать

Одна из частых ошибок — выбор насоса исключительно по цене, без учета рабочих точек и материала. Другой распространённый просчёт — игнорирование NPSH и установка насоса с недостаточным запасом по кавитации. Нередко недооценивают влияние температуры и химического состава среды на срок службы и выбирают неподходящие материалы. Чтобы избежать проблем, делайте расчёт гидросети, обсуждайте детали с производителем и планируйте испытания до окончательной установки.

Советы по взаимодействию с поставщиком

При общении с поставщиком чётко формулируйте рабочие точки системы, характеристики среды и ожидаемые режимы работы, чтобы получить релевантное предложение. Требуйте документацию: паспорт, графики Q-H, протоколы испытаний и сертификаты материалов. Попросите рекомендации по монтажу и гарантии на основные узлы, особенно на механические уплотнения и подшипники. Наконец, уточните сроки поставки запасных частей и условия сервисного обслуживания для вашей площадки.

Личный опыт: что сработало у меня на практике

В одном из проектов мы столкнулись с ранним выходом из строя уплотнений при перекачке воды с примесями песка, что привело к простою оборудования и затратам на экстренную замену. Решение оказалось в использовании двойных механических уплотнений с системой промывки и установке дополнительного грязевика на всасе. После замены и корректной настройки насос проработал без проблем несколько лет, а экономия на простоях превысила дополнительные инвестиции. Этот случай показал, что экономия на мелочах часто обходится дороже в перспективе.

Критерии выбора производителя и сертификация

Обращайте внимание на репутацию производителя и наличие сертификатов качества, соответствие стандартам ISO и, при необходимости, отраслевых нормативов. Наличие сервиса и быстро доступных запасных частей у локального представителя часто важнее, чем небольшое преимущество цены при покупке. Хороший производитель предоставляет подробную техническую документацию и готов участвовать в испытаниях и пуско-наладке. Сравнивайте не только цену, но и пакет поставки, включающий адаптеры, уплотнительные материалы и рекомендации по монтажу.

Контроль вибрации и шумовые характеристики

Вибрация сокращает срок службы подшипников и уплотнений, поэтому при выборе обращайте внимание на допустимые уровни вибрации и балансировку ротора. Площадка установки должна иметь жёсткое основание и виброизоляцию в тех случаях, когда это требуется по условиям эксплуатации. Уровень шума важен для объектов с людьми поблизости, поэтому при необходимости уточняйте акустические показатели и выбирайте корпуса с шумопоглощающими элементами. Профилактическая балансировка и регулярная проверка помогают сохранять эксплуатационные характеристики в пределах нормы.

Документы и приём на эксплуатацию

Приёмка насоса на эксплуатацию должна сопровождаться полным пакетом документов: паспортом, протоколом испытаний, сертификатами материалов, инструкцией по эксплуатации и планом техобслуживания. Проведите стендовые or полевые испытания с записью показаний расходомера и манометров, чтобы убедиться в достижении проектных параметров. Оформите акт приёмки-передачи с перечислением замечаний и сроков их устранения. Наличие чёткой документации существенно облегчает последующий сервис и претензии по гарантийному обслуживанию.

Краткий план проверки перед выбором и покупкой

Систематизируйте подход: определите рабочую точку системы, выберите материалы и тип уплотнений, сопоставьте NPSH и потери в сети, оцените энергопотребление и выберите автоматику. Задайте вопрос о возможности заводской подгонки параметров под ваши условия и уточните сроки поставки запасных частей. Проверьте наличие протоколов испытаний и потребуйте гарантийные обязательства на ключевые узлы. Такой чек-лист позволит избежать типовых ошибок и обеспечит долгую и экономичную эксплуатацию.

Что важно запомнить перед окончательным решением

Выбор горизонтального многоступенчатого насоса — это прежде всего баланс между технологическими требованиями, условиями эксплуатации и экономикой владения. Исследуйте рабочую точку, учитывайте среду и NPSH, не экономьте на материалах при агрессивных средах и думайте о регулировании через частотный преобразователь. Грамотно организованный монтаж и плановое обслуживание продлят жизнь насоса и снизят общие затраты. Взвешенный подход и внимательное отношение к деталям помогут получить надёжную систему, которая будет работать годами без серьёзных проблем.
