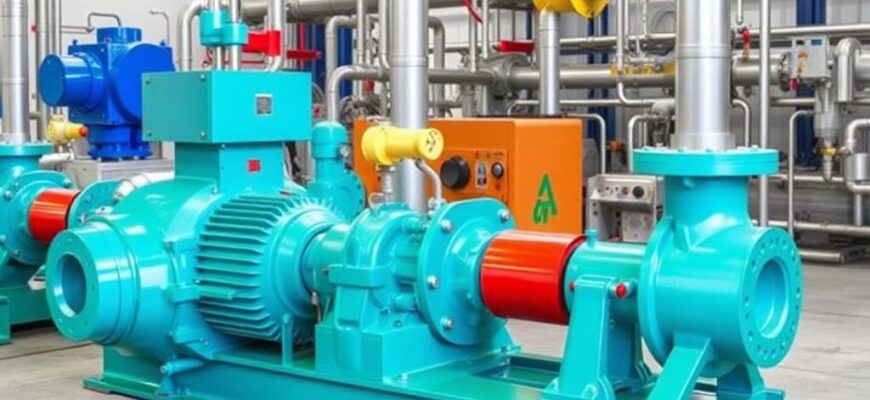

Горизонтальные насосы для промышленных систем: выбор, устройство и практический опыт

Горизонтальные насосы для промышленных систем — не просто инженерная деталь, а ключевой элемент, определяющий надежность целого контура перекачки. В статье разберёмся, почему этот тип оборудования так распространён, какие у него конструктивные особенности, на что обращать внимание при выборе и монтаже, а также как поддерживать работоспособность в течение длительного времени. Материал рассчитан на инженеров, техников и руководителей проектов, но изложен доступно и с примерами из реальной практики. Каждый раздел содержит конкретные советы и критерии, которые помогут избежать типичных ошибок при проектировании и эксплуатации.

Почему именно горизонтальные насосы применяют в промышленности

Горизонтальные насосы часто выбирают за их удобство обслуживания и компактность при работе с длинными напорными линиями. Корпус и рабочее колесо располагаются в одной плоскости, что упрощает доступ к уплотнениям, подшипникам и муфте без необходимости снимать корпус насоса с фундамента. Такое расположение даёт преимущества в технологических схемах, где критична простота демонтажа и замены узлов.

Кроме того, горизонтальная компоновка позволяет легче организовать базирование и анкерование на раме, сделать линейный прокладочный план и оптимизировать трассу трубопровода. При необходимости монтажа теплоизоляции или обогрева линии конструкция остаётся доступной для осмотра. Всё это снижает простои и упрощает регламентное обслуживание на промышленных площадках.

Устройство и ключевые типы горизонтальных насосов

По конструкции большинство промышленных горизонтальных насосов — центробежные, с одиночным или двухсторонним всасыванием, с разными вариантами натяжения валов и подшипников. Типичные узлы — корпус, рабочее колесо, вал, подшипниковый узел, уплотнение вала (механическое или сальниковое), муфта и опорная плита. Разная компоновка корпуса (одно- или многоступенчатая) даёт возможность работать в широком диапазоне напоров и расходов.

Среди распространённых типов стоит выделить моноблочные насосы, где рабочая часть и электродвигатель смонтированы на единой раме, и раздельно установленную конструкцию с опорной плитой. Моноблоки удобнее в лёгких технологических схемах, но для тяжёлых режимов и больших напоров предпочтительнее раздельные исполнения, позволяющие более точно настраивать подшипники и компенсировать осевые силы.

Наличие горизонтальных многоступенчатых насосов расширяет область применения — они эффективны в системах высокого напора, например в котельных или водоподъёме. Для агрессивных сред применяют корпуса и колёса из специальных сплавов или дуплексной стали, а для абразивных сред — износостойкие износные кольца и покрытие рабочих поверхностей. Под каждый технологический цикл подбирается сочетание типа корпуса и материалов.

Материалы, коррозия и износ: что учитывать

Выбор материала корпуса и рабочих колес определяет срок службы в контактной среде. Для пресной воды часто используют чугун или углеродистую сталь, а для агрессивных сред — нержавеющие стали 316L, дуплексные сплавы или специальные покрытия. Важна не только химическая стойкость, но и сопротивление кавитационному и абразивному износу.

Коррозия может проявляться локально в зонах турбулентности и на границах сварных швов, поэтому проектировщики учитывают покрытие, антикоррозионную защиту и режимы работы, чтобы минимизировать точечные повреждения. Нередко экономически оправдано применение сменных износных втулок и наплавленных зон, которые проще заменить, чем весь корпус.

Параметры выбора: как рассчитать правильный насос

При выборе насосного оборудования важно опираться на реальные технологические параметры: расход, напор, вязкость и плотность перекачиваемой среды, рабочую температуру, доступность источника питания и требования к надёжности. Кроме базовых значений, учитывают потери давлений в трубопроводе, перепады высот и возможные режимы откачки при запуске и останове.

Ключевой параметр, который часто упускают — требование NPSH (Net Positive Suction Head). Если у насоса недостаточно NPSH, возникает кавитация, ускоряющая разрушение колёс и корпуса. При проектировании всегда рассчитывают минимальный NPSH от системы и сравнивают с требуемым NPSH производителя. Неправильно выбранный запас по NPSH — частая причина преждевременных отказов.

Важный инструмент в подборе — паспортная кривая насоса и карта КПД. Сравнивайте точку работы системы с областью максимальной эффективности насоса. Если точка существенно смещена от оптимума, лучше изменить диаметр рабочего колеса, число ступеней или применить частотный привод. Это окупается в виде меньших затрат энергии и увеличения межремонтного периода.

Таблица: базовые параметры для предварительного подбора

Паспортные кривые и рабочая точка

Кривая расход-напор и кривая КПД — навигаторы при подборе. На них видно, как изменяется напор при разных расходах и в какой области достигается максимальная эффективность. Проектная рабочая точка должна находиться близко к максимуму КПД, но с учётом возможных колебаний расхода, иначе насос будет работать в неэффективном режиме длительное время.

Для систем с переменным расходом часто применяют регулирование частоты вращения двигателя. Это позволяет сдвигать рабочую точку по кривой и поддерживать высокий КПД без лишних механических вмешательств. Важна и инерционность системы: быстрые скачки по расходу требуют контроля динамики работы и настройки защит.

Монтаж, выравнивание и виброизоляция

Правильный монтаж — половина успеха. Основание должно быть жёстким, без трещин и конструктивных изгибов; анкерные болты — надежно закреплены. Чаще всего насос ставят на плите из стали с последующим выравниванием по лазерному центру, чтобы нагрузка на подшипники была минимальной и чтобы муфта работала в допусках.

Выравнивание муфты и вала — критическая операция. Микроотклонения приводят к повышенному нагреву подшипников и утечкам по уплотнениям. Современные лазерные системы выравнивания сокращают время наладки и повышают точность, а также позволяют зафиксировать геометрию для дальнейших проверок. После монтажа рекомендуется провести контроль вибрации и довести параметры до допустимых значений.

Виброизоляция и правильный выбор опор снижают передачу вибрации на фундаменты и смежное оборудование. Гибкая муфта, демпферы и прокладки помогают уменьшить статические и динамические нагрузки. Не забывайте про резонансы; частоты системы подбирают так, чтобы основная рабочая скорость не попадала в зону резонанса конструкции.

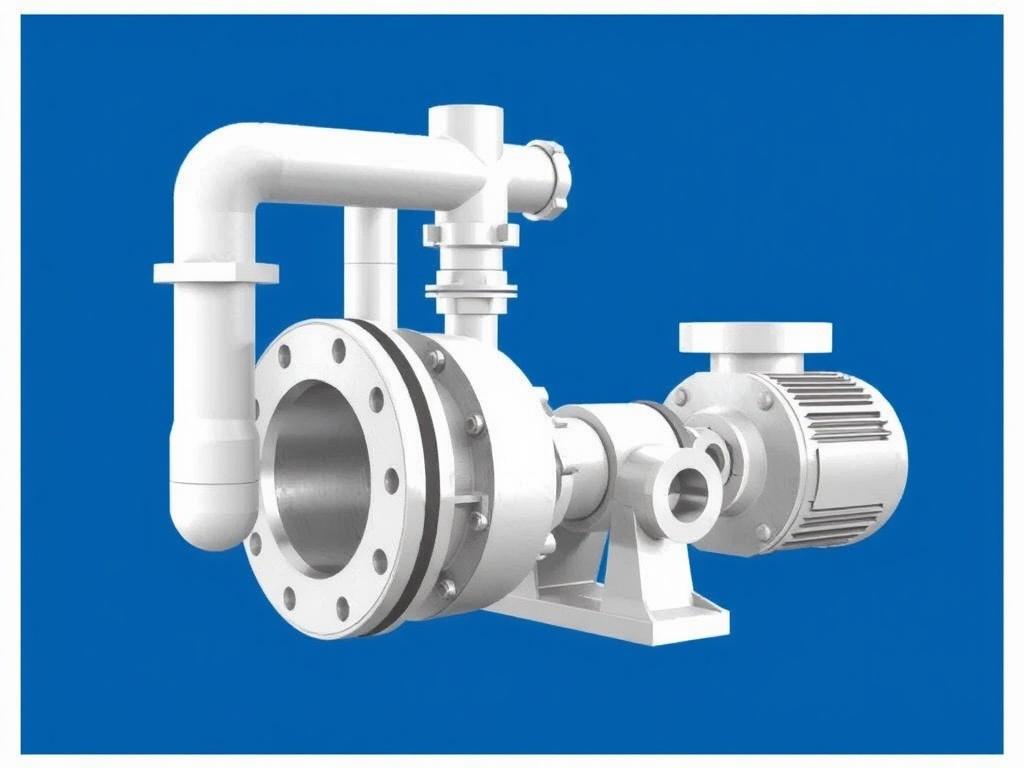

Уплотнения вала: выбор и практические рекомендации

Уплотнения бывают сальниковые и механические. Сальниковое уплотнение проще и дешевле, но требует регулярной регулировки и контроля степени вытекания. Механические торцовые уплотнения сложнее в конструкции и дороже, зато при правильной организации системы смазки и промывки дают длительный срок службы без течей.

При выборе уплотнения учитывают рабочую температуру, давление на всасывании и напоре, химический состав среды и наличие абразивных частиц. Для агрессивных и абразивных сред применяют схемы с защитной жидкостью и планами обмыва. Часто целесообразно предусмотреть запасные комплекты уплотнений на складе и регламент по их замене.

Эксплуатация и плановое обслуживание

Регулярное обслуживание продлевает ресурс насоса. В перечень рутинных операций входят проверка состояния уплотнений, подшипников, уровень и состояние масла в коробке подшипников, осмотр рабочего колеса на предмет износа и очистка рабочего пространства от отложений. График ТО составляют на основе реального режима работы и рекомендаций производителя.

Ведите журнал обслуживаний с фиксацией виброхарактеристик, температуры подшипников и случаев течей. Такой журнал помогает выявлять тренды и принимать решения о восстановлении или замене узлов до критической поломки. Также полезно фиксировать изменения расхода и напора системы — их сдвиги часто предшествуют ухудшению состояния насоса.

Профилактика включает периодическую балансировку рабочего колеса, проверку торцевых зазоров и диагностику уплотнений. При работе с агрессивными средами важна замена защитных втулок и контроль состояния покрытия. Соблюдение простого регламента снижает вероятность внеплановых простоев и удешевляет владение оборудованием.

Диагностика неисправностей: типичные причины и методы их выявления

Частые причины отказов — кавитация, неправильное выравнивание, износ подшипников, засорение рабочего колеса и течи уплотнений. Каждая проблема имеет свои признаки: шум и вибрация при кавитации, нагрев подшипников при неправильном выравнивании, падение напора при засоре. Своевременная диагностика снижает масштаб ремонта.

Инструменты диагностики — виброметры, тепловизоры, анализаторы спектра и простые манометры. Вибрационный анализ помогает отделять механические проблемы от гидравлических, а термография показывает зоны перегрева. Комплексный подход и регулярные замеры дают картину состояния оборудования и позволяют корректировать план ремонтов по фактическому состоянию.

В списке ниже — основные признаки неисправностей и возможные причины:

• Повышенная вибрация — дисбаланс рабочего колеса или износ подшипников.
• Падение напора при том же расходе — засорение рабочего колеса или износ профиля колеса.
• Шумы, похожие на щелчки — кавитация из-за недостаточного NPSH.
• Течь у посадки вала — повреждение уплотнения или несоосность.

Энергия и эффективность: как сократить расходы

Энергопотребление насоса — значимая статья затрат на крупном производстве. Оптимизация начинается с выбора правильной рабочей точки и применения привода с регулировкой частоты в системах с переменным расходом. Частотные преобразователи позволяют экономить энергию и уменьшать механический износ при запуске и останове.

Также важна гидравлическая оптимизация трубопровода: сокращение лишних изгибов, применение правильных диаметров и эффективных запорных устройств снижает потери и позволяет уменьшить установленную мощность насоса. Иногда выгоднее удешевить линию, чем ставить насос повышенной мощности, поскольку стоимость эксплуатации выше стоимости монтажа трубопровода.

Регулярный контроль КПД и журнал энергопотребления помогают оценивать рентабельность изменений. Поддержание чистоты колёс и своевременная балансировка снижают перекосы в гидравлической схеме и сохраняют высокий КПД на длительном отрезке времени.

Автоматизация и мониторинг: цифровой подход к надёжности

Современные промышленные объекты внедряют системы мониторинга состояния насосов с датчиками вибрации, температуры и давления. Они позволяют в реальном времени отслеживать отклонения и автоматически запускать аварийные сценарии. Простая интеграция с SCADA сокращает время реакции и позволяет проводить удалённый анализ причин отказов.

В сочетании с предиктивной аналитикой мониторинг даёт возможность перейти от плановых ремонтов к ремонту по состоянию. Это снижает число внеплановых остановок и оптимизирует склад запасных частей. При внедрении цифровых решений важно не только установить датчики, но и подобрать понятные пороги и процедуры реагирования для техперсонала.

Нормативы, стандарты и требования безопасности

Для промышленных насосов существуют отраслевые стандарты, например API 610 для нефтегазовой отрасли, а также национальные нормы по вибрации, шуму и защите от утечек. Соблюдение стандартов важно не столько ради бумажной формы, сколько ради повышения надёжности и единообразия при эксплуатации и ремонте. При проектировании опирайтесь на актуальные нормативы для вашей отрасли.

Безопасность включает и правильную организацию зон обслуживания: достаточные площадки, ограждения вокруг вращающихся частей, доступ к запорной арматуре. Для работ с агрессивными жидкостями требуется организация локального сбора и нейтрализации утечек, а также соответствующие процедуры для персонала и средства индивидуальной защиты.

Экономика владения: CAPEX и OPEX

При выборе оборудования важно смотреть не только на цену покупки, но и на суммарные расходы за жизненный цикл. CAPEX определяет начальные инвестиции, OPEX — эксплуатационные затраты, включающие электричество, сервис и запасные части. Часто более дорогой насос с высоким КПД и долговечными материалами оказывается дешевле в пяти- или десятигодичной перспективе.

При расчёте учитывайте стоимость простоя производства и расходы на хранение запасных частей. Расчёт годовых затрат должен включать амортизацию, периодичность ремонтов и вероятность отказов. Такой подход помогает принять взвешенное решение и выбрать не просто дешевую модель, а оптимальную по TCO.

Из моего опыта: в одном проекте смена обычного чугунного насоса на модель с улучшенным КПД и частотным приводом окупилась за полтора года за счёт снижения энергопотребления и уменьшения простоев. Первоначальные вложения были выше, но реальная экономия и стабильность работы сделали решение оправданным.

Практические советы при вводе в эксплуатацию

Перед первым запуском проведите комплексную проверку — выравнивание, затяжку анкерных болтов, проверку масла в опорах и отсутствие посторонних предметов в корпусе. Подключите систему измерения давления на всасывании и нагнетании для подтверждения соответствия паспортным данным. Первый пуск лучше проводить под наблюдением опытного специалиста с возможностью остановки и повторной наладки.

После запуска важно провести приработка: обеспечить мягкий набор оборотов, контролировать ток двигателя и температуру подшипников. В первые сутки работы фиксируйте параметры каждые несколько часов, затем переходите к обычному графику проверок. Этап приработки поможет выявить скрытые дефекты монтажа или проблемы с уплотнениями.

Не забывайте про обучение персонала: люди должны уметь распознавать ранние признаки неисправностей и знать порядок действий при аварии. Наличие понятного регламента и простых чек-листов ускорит восстановление и снизит риск ошибок при оперативных работах.

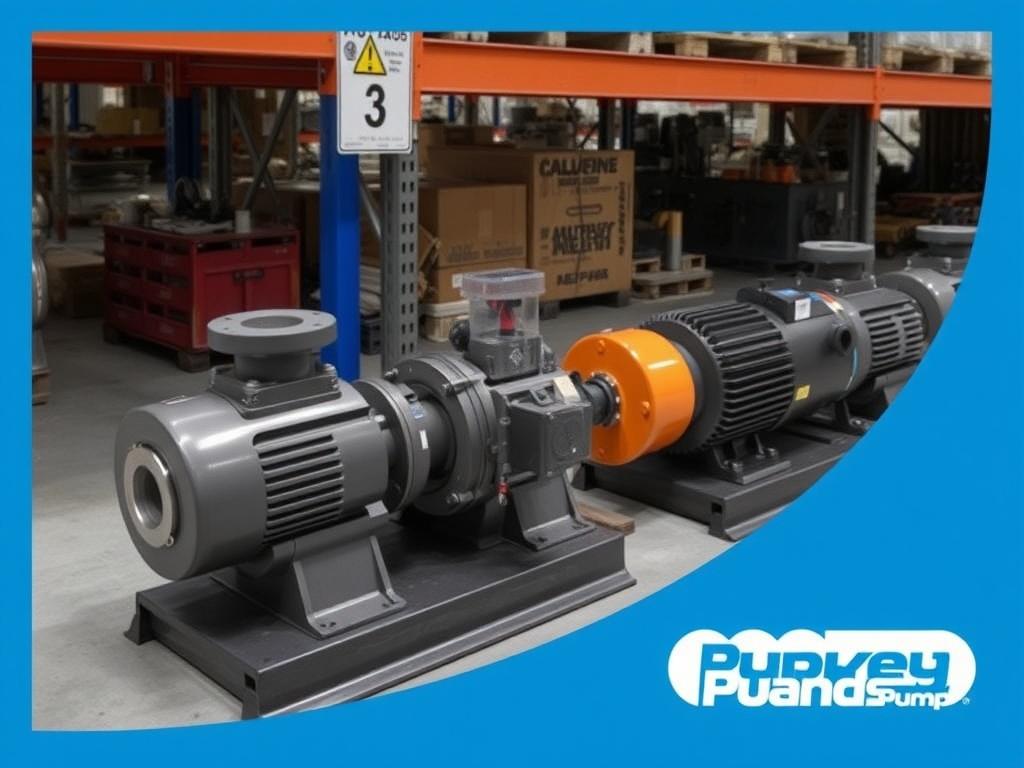

Полезный список: что иметь под рукой на складе

Поддерживайте минимальный набор критических запасных частей: комплекты уплотнений, подшипники, ремни или муфты, сменные рабочие колёса и набор крепежа. Быстрая замена мелких узлов сокращает время простоя и позволяет проводить капитальный ремонт в плановом порядке. Кроме этого, храните базовые инструменты для выравнивания и измерений.

Также целесообразно иметь документацию по каждому насосу: паспорта, чертежи, инструкции по эксплуатации и регламенту ТО. Это ускоряет работу сервисных бригад и помогает принимать правильные решения при замене деталей. Организуйте систему учёта с указанием сроков проведённых работ и запасов на складе.

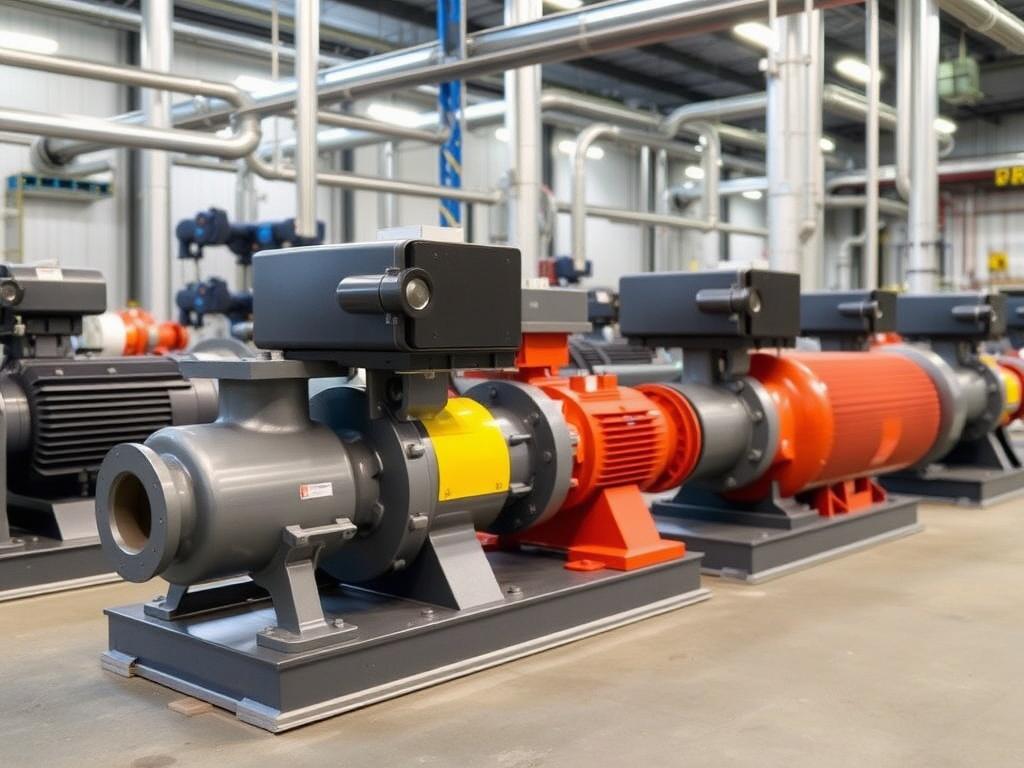

Закрывая тему — практический итог и рекомендации

Горизонтальные насосы для промышленных систем остаются универсальным и надёжным решением при грамотном подборе, монтаже и обслуживании. Ключевые моменты успеха — правильный расчёт рабочей точки с учётом NPSH, выбор материалов под среду, точное выравнивание и систематический мониторинг состояния. Малые вложения в качество монтажа и в систему контроля окупаются в виде долгой бесперебойной работы.

Инвестируйте время в постановку процессов: журналирование, обучение персонала, наличие запасов и средств диагностики. Это снижает риски и позволяет оперативно реагировать на отклонения. Если подходить к выбору и эксплуатации систем системно, горизонтальные насосы будут служить долго и экономично, обеспечивая требуемые параметры процесса и сокращая суммарные затраты на владение.
