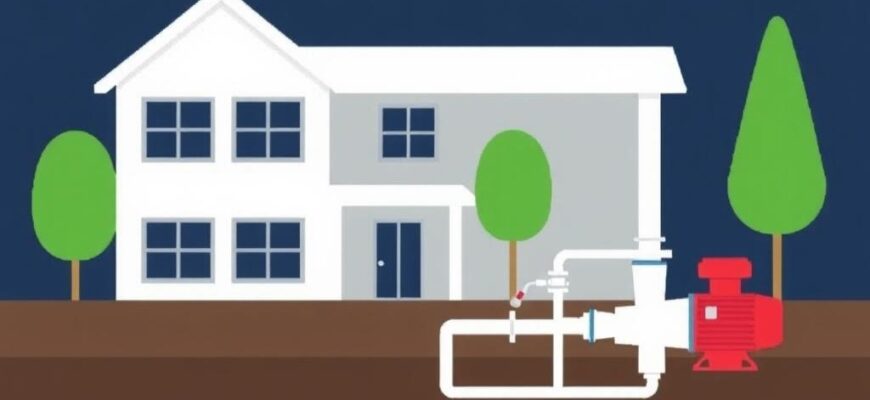

Как рассчитать напор насоса для двухэтажного дома с учетом потерь в трубах: практическое руководство

Подбирая насос для двухэтажного дома, хочется получить уверенный напор у всех кранов и душей, но при этом не платить за избыточную мощность и не терпеть шум и частые включения. Правильный расчет напора — не загадка, а последовательность измерений и простых вычислений: расход, высота, потери в трубах и небольшой запас. В этой статье я шаг за шагом разберу методику расчета, приведу рабочие формулы и реальные примеры, чтобы вы могли самостоятельно определить требуемый напор и выбрать насос без ошибок.

Основные компоненты напора насоса

Напор насоса складывается из нескольких составляющих: статической составляющей, которая определяется разницей в уровне воды, и потерь давления на трение и местные сопротивления. К статическому напору относится подъем до самой высокой точки системы и то давление, которое вы хотите иметь на розетках. К динамическим — потери в магистрали и фитингах при заданном расходе.

Практически расчет сводится к суммированию требуемых величин: статического напора, суммарных потерь в трубопроводе и небольшой надбавки на запас. Дополнительно нужно учесть требования по надежности: NPSH для насосов, режим работы близко к лучшей эффективности и возможность регулировки при изменении расхода.

Шаг 1. Оценка расхода воды в доме

Первое, с чего начать — определить требуемый расход. Нет смысла подбирать насос под максимальный суммарный расход всех приборов одновременно, потому что редко все приборы работают одновременно. Для жилого дома используют методику, основанную на типичных расходах приборов и коэффициентах одновременности.

Ниже приведена таблица с типичными расходами бытовых приборов. Эти значения помогут быстро получить исходную оценку расхода для вашего дома.

Для практического расчета возьмите перечень приборов в доме и оцените сценарий пикового использования: например, один душ + кухонный кран + стиральная машина. Суммируйте соответствующие значения и примените коэффициент одновременности (обычно 0.6–0.8 для жилых домов), чтобы получить рабочий расход.

Для двухэтажного дома с типичным набором приборов часто получаются значения порядка 1.5–3.0 м3/ч. В расчетах ниже я буду использовать примерный расход 2.16 м3/ч (0.6 л/с), что соответствует сценарию «один душ и несколько кранов включены одновременно».

Шаг 2. Расчет статического напора

Статический напор — это сумма подъемной части и того давления, которое вы хотите иметь у отверстия. Подъемная часть определяется разницей уровней между поверхностью воды в источнике/баке у насоса и самой высокой точкой водоразбора. Если насос стоит в подвале, а верхний душ на втором этаже находится на высоте 6 м от пола насоса, то подъемная часть будет 6 м.

Давление в бар переводится в метры столба воды: 1 бар примерно равен 10.197 м. Если вы хотите иметь, скажем, 2 бар на душе, это соответствует примерно 20.4 м. Итак, статический напор = геометрическая высота до верхнего прибора + требуемый напор в метрах.

Пример

Высота до верхнего душа: 6 м. Требуемое давление у душа: 2 бар ≈ 20.4 м. Тогда статический напор = 6 + 20.4 = 26.4 м. Это та величина, которая должна быть компенсирована насосом без учета потерь в трубах.

Шаг 3. Потери напора в трубах: трение и местные сопротивления

Потери на трение зависят от расхода, диаметра трубы, длины и шероховатости материала. Для точных расчетов используют уравнение Дарси-Вейсбаха: h_f = f * (L/D) * V^2 / (2g), где f — коэффициент трения, L — длина, D — диаметр, V — скорость, g — ускорение свободного падения.

Для бытовых расчетов удобно упростить подход: выбрать диаметр, оценить скорость потока и использовать табличные или приближённые значения коэффициента трения для пластика и меди. Часто для труб из ПВХ или меди в турбулентном режиме можно принять f ≈ 0.02. Ниже приведены примеры потерь для типичных диаметров при расходе 0.6 л/с.

Эта таблица показывает: на ту же длину магистрали потеря в тонкой трубе будет в несколько раз выше. Именно выбор диаметра — один из самых эффективных способов снизить потери и уменьшить требуемый напор.

Кроме трения, есть местные сопротивления — колена, тройники, запорная арматура, счетчики. Их учитывают либо коэффициентами K в формуле h = K * V^2/(2g), либо эквивалентной длиной в метрах трубы. В бытовых системах суммарные местные сопротивления можно оценивать как дополнительную длину 10–30% от магистральной длины в зависимости от количества фитингов.

Пример расчета потерь

Допустим, от насоса до верхнего душа длина трубы по трассе 30 м, диаметр 25 мм. По таблице потерь на 10 м у нас ≈ 0.61 м, значит на 30 м — около 1.83 м. Добавим местные сопротивления — эквивалент 6 м. Итого потери ≈ 2.0–2.5 м. Это реальная величина для небольшого дома и умеренных расходов.

Шаг 4. Сводный расчет напора — пример для двухэтажного дома

Теперь объединим все компоненты и получим искомый напор. Возьмем параметры примера: расход 2.16 м3/ч (0.6 л/с), высота до верхнего прибора 6 м, желаемое давление у крана 2 бар (≈20.4 м), диаметр магистрали 25 мм, длина 30 м.

Статический напор: 6 + 20.4 = 26.4 м. Потери в магистрали: ≈1.83 м. Местные сопротивления (эквивалент): ≈1.0 м. Суммарные потери: ≈2.8 м. Итоговый напор без запаса: 26.4 + 2.8 = 29.2 м. Добавим запас безопасности 5–10% или 1.8–3.0 м, получаем рекомендуемый напор ~31–33 м.

Расчет мощности насоса

Гидравлическая мощность P_h = ρ * g * Q * H, где ρ = 1000 кг/м3, g = 9.81 м/с2, Q в м3/с, H в м. Для нашего примера Q = 0.0006 м3/с, H = 32 м: P_h ≈ 1000*9.81*0.0006*32 ≈ 188 Вт.

Учитывая КПД насоса и привода (например, 50–70%), электрическая мощность будет в 1.5–2 раза выше. При КПД 60% требуется примерно 313 Вт. Следовательно, выбирают насос с номиналом около 0.37 кВт, ориентируясь на кривую: 2–3 м3/ч при 32 м напора.

Как читать кривые насоса и сопоставлять с системой

Кривая насоса показывает зависимость напора от расхода. Система имеет свою кривую, где потери растут квадратично с увеличением расхода. Точка пересечения кривых определяет рабочую точку. Задача — выбрать насос, у которого рабочая точка находится близко к району наилучшей эффективности (BEP).

Практически при подборе смотрите: точка на кривой должна соответствовать вашему расчетному расходу и напору. Если насос будет существенно правее или левее оптимума, КПД упадет, будут шум и перебои. Для запасов и регуляции удобно иметь насос с небольшим запасом напора и использовать регулятор или частотный преобразователь.

Нюансы при чтении кривых

Обратите внимание на характеристики: максимальный напор, рабочая точка при разных скоростях, кривая мощности и КПД. Для повышения гибкости полезно иметь кривую, позволяющую регулировать расход без резкого изменения напора — это облегчит подбор автоматики и обеспечит стабильную работу в реальных условиях.

Особые моменты: всасывание, NPSH и расположение насоса

Если насос всасывает воду из неглубокого источника, проверьте допустимую всасывающую высоту и требования по NPSH. В бытовых системах лучше располагать насос как можно ближе к источнику и выше загрязнений, чтобы минимизировать вероятность кавитации и снизить высоту всасывания.

Всасывающая магистраль должна быть короткой и с минимальным количеством поворотов. Частые включения и выключения негативно влияют на ресурс: установка гидробака или мембранного бака сглаживает пульсации и уменьшает цикличность пуска-паузы.

Как снизить потери и уменьшить требуемый напор

Самый действенный метод — увеличить диаметр магистрали. Как видно из приведенной таблицы, переход с 20 мм на 25 мм снижает потери в несколько раз при том же расходе. Это простой и часто недорогой способ уменьшить напор и снизить потребление электроэнергии.

Другие рекомендации: применять трубы с гладкой внутренней поверхностью (ПВХ, гофролинии для подачи — не лучший выбор), сократить длину трассы, минимизировать количество резких колен и тройников, устанавливать фильтры и воздухоудалители для предотвращения локальных проблем.

Практический совет из опыта

В одном из домов, где я делал монтаж, хозяева долго жаловались на слабый напор душа. Трасса имела множество колен и стояла труба 20 мм на 15 м. Заменили участок на 25 мм и устранили два лишних колена — напор стабилизировался, а шум насоса снизился. Это был дешевый и быстрый ремонт по сравнению с заменой самого насоса.

Автоматика и управление — что нужно учесть

Для нормальной работы систем с насосом используют реле давления, частотные преобразователи и гидроаккумуляторы. Реле давления включает и выключает насос по заданным уставкам, но при частых пусках лучше применять мембранный бак. Частотник позволяет плавно изменять скорость и поддерживать установленный напор или расход.

При выборе автоматики учитывайте минимальную частоту, при которой насос сохраняет самосмазывание и стабильность. Правильно настроенная автоматика продлевает срок службы оборудования и экономит электроэнергию.

Проверка и пусконаладка: пошаговая инструкция

После установки важно провести пусконаладочные работы: проверить герметичность, заполнить систему, удалить воздух и измерить фактический расход и напор. Сопротивления и утечки заметно влияют на итоговую точку работы.

Измерьте давление у высшего прибора и у насоса на выходе при включённом насосе. Сравните с расчетами: если фактический напор ниже, проверьте диаметр, состояние фильтров и правильность монтажа. Часто проблемы решаются без замены оборудования.

Частые ошибки при подборе насоса

Частая ошибка — ориентироваться только на мощность двигателя, а не на кривую напора/расхода. Мощность без контекста ничего не говорит о пригодности насоса для вашей системы. Ещё одна ошибка — недооценка потерь в тонких трубах и длинных трассах, что приводит к покупке слишком мощного насоса с увеличенным энергопотреблением.

Также не стоит забывать о потребностях будущего: если планируется пристройка или изменение схемы водоснабжения, заложите небольшой запас по расходу и напору уже сейчас, чтобы не переделывать систему позже.

Короткий контрольный список для расчёта напора

Пройдите этот список перед покупкой насоса: определите пиковый рабочий расход, замерьте высоту до самого высокого прибора, задайте минимальное давление у кранов, выберите диаметр магистрали и оцените длину трассы, суммируйте трение и местные потери, добавьте запас 5–10%, подберите насос по кривой и КПД, учтите автоматику и гидроаккумулятор.

Если вы делаете расчёт впервые, проще подготовить две версии: одну «экономичную» с минимальным запасом и диаметр 25 мм, и вторую «с резервом» с большим диаметром трассы. Сравните и выберите лучший баланс стоимости и комфорта.

Если вы сомневаетесь: советы при обращении к специалисту

При обращении к сантехнику или проектировщику уточняйте: какой расход и давление они закладывают, какие диаметры труб предлагают и какие запасы оставляют. Попросите показать кривую выбранного насоса и дать расчёт потерь по трассе. Хороший специалист объяснит, почему выбран именно такой насос и какие альтернативы возможны.

Если хотите сэкономить, попросите расчет с двумя вариантами трассы: существующая и оптимизированная (с увеличенным диаметром и сокращением колен). Часто небольшие вложения в трассу окупаются в течение нескольких лет за счет меньшего энергопотребления насоса.

Проводя расчёт напора для двухэтажного дома, придерживайтесь последовательности: оценка расхода, определение высоты и требуемого давления, вычисление потерь в трубах, суммирование и добавление запаса. Это приведет к выбору насоса, который обеспечит комфортное давление у всех приборов, не будет тратить лишнюю электроэнергию и прослужит долго. Практическая проверка после установки и грамотная автоматика дополнят расчёт и обеспечат стабильную работу системы.
