Как выбрать вертикальный многоступенчатый насос: практическое руководство для инженерных решений

Выбор вертикального многоступенчатого насоса — задача, которая требует внимания к деталям и понимания рабочих условий. В этой статье я последовательно разберу ключевые параметры, технологические нюансы и практические критерии, которые помогут принять осознанное решение. Текст ориентирован на тех, кто сталкивается с подбором оборудования для систем водоснабжения, башен охлаждения, котельных и технологических циклов. Я постараюсь дать конкретные инструменты расчёта, советы по материалам и примеры из собственной практики, чтобы вы могли быстро сверить свои требования с реальными характеристиками насосов.

Почему выбирают вертикальную конструкцию: преимущества и ограничения

Вертикальные многоступенчатые насосы часто устанавливают там, где нужно сочетание высокого напора и компактного габарита. Их главный плюс — возможность получить большой напор при относительно малом занимаемом пространстве, что удобно для колодцев, шахтных и энергоэкономичных решений. Также вертикальная компоновка уменьшает риск гидравлических ударов при высоких давлениях и упрощает центровку валов в некоторых типах установок. Ограничения есть: доступ к нижним ступеням может быть сложнее, а монтаж и балансировка требуют аккуратности.

Стоит учитывать и эксплуатационные аспекты: вертикальные агрегаты чаще работают в условиях ограниченного доступа, поэтому удобство обслуживания становится важным критерием уже на стадии выбора. При неправильной оценке условий эксплуатации расходы на обслуживание и простои могут быстро перекрыть выигрыш в габаритах. Поэтому выбор конструкции нужно привязывать к обслуживаемым пространствам, возможности подъёма и варианту крепления к опорам. В дальнейшем я вернусь к монтажным нюансам и обслуживанию, чтобы показать практические решения этих проблем.

Типы вертикальных многоступенчатых насосов и области применения

Вертикальные многоступенчатые насосы различаются по компоновке корпуса, направлению забора и способу уплотнения вала. Самые распространённые типы предназначены для чистой и слегка загрязнённой воды, есть версии для агрессивных сред и паровоздушных смесей. На промышленном уровне используют центробежные многоступенчатые вертикальные насосы, а в коммунально-бытовом секторе — модификации для повышенного давления и повторного распределения воды. Кроме того, отличаются конфигурации ступеней: последовательно соединённые рабочие колёса дают высокий напор, параллельные схемы применяют реже и в комплексе с клапанами регулировки.

Области применения охватывают водоснабжение жилых и промышленных объектов, подпитку котлов, подпор в системах охлаждения и опреснение. Для скважин часто выбирают погружные аналоги, но когда глубина и параметры скважины позволяют, вертикальная многоступенчатая конструкция выигрывает за счёт долговечности и возможности ревизии без вскрытия водной толщи. В химической и пищевой промышленности используют специальные исполнения из коррозионностойких материалов и с уплотнениями, соответствующими требованиям санитарии и безопасности. При подборе важно соотнести конкретный технологический процесс с соответствием материалов и уплотнений.

Основные характеристики для расчёта: подача, напор и мощность

Ключевые параметры при выборе — требуемая подача (Q) и суммарный напор (H). Подача обычно задаётся в кубометрах в час, напор — в метрах. Эти величины определяют рабочую точку насоса, которая должна находиться близко к оптимальной точке КПД производителя для экономичной работы. Неправильный подбор по напору ведёт к чрезмерному качанию при низких оборотах или к перерасходу энергии при чрезмерной мощности двигателя.

Мощность двигателя рассчитывают по формуле, связывающей подачу, напор и КПД агрегата: требуется учитывать механические и гидравлические потери, а также запасы на преодоление системных сопротивлений. При вычислении допустимо брать запас мощности 10–20% в зависимости от изменчивости условий работы. Особое внимание уделяют NPSH (Net Positive Suction Head) — запасу кавитационной устойчивости, особенно при высоких напорах на выходе и ограниченном заборе. Я рекомендую всегда сверяться с характеристиками завода-изготовителя и подтверждать расчёт реальными кривыми насоса.

Как строится рабочая точка и что делать, если система не совпадает

Рабочая точка — это пересечение гидравлической характеристики насоса и сопротивления трубопровода. Если точка смещается в сторону более низкой подачи, насос будет работать в режиме перегруза по напору, а при смещении в противоположную сторону возможна кавитация или нестабильность потока. Частая ошибка — выбирать насос по максимальному напору без учёта реальной характеристической кривой системы, что приводит к неэффективности. Решение: проводить расчёт системы трубопроводов, учитывать потери на фитинги и клапаны, а затем подбирать насос с рабочей точкой в зоне высокого КПД.

Когда система изменяет сопротивление в процессе эксплуатации (например, из-за загрязнения фильтров или изменения температуры), стоит предусмотреть средства регулирования: частотные преобразователи, регулирующие клапаны или параллельную схему насосов с резервом. Частотник позволяет плавно менять подачу без значительного снижения КПД, что часто выгоднее, чем постоянная работа на холостом ходу. При возможности выбирайте агрегат с характеристикой, допускающей безопасную работу в заявленном диапазоне потоков.

Материалы корпуса и рабочих колёс: что выбирать под среду

Материалы напрямую влияют на срок службы и стоимость насоса. Стандартные исполнения используют чугун и углеродистую сталь для пресной воды и умеренно агрессивных сред. Для хлоридных растворов, морской воды и кислот применяют нержавеющие стали, бронзу или специальные сплавы. При высокой абразивности среды стоит рассматривать изделия с керамическим покрытием или изноустойчивыми вставками на рабочих колёсах и направляющих.

Выбор материала базируется на анализе агрессивности, температуры и твёрдых включений в перекачиваемой среде. Помните, что цена коррозионностойких материалов выше, но при агрессивной среде экономия на начальном этапе превращается в постоянные расходы на ремонт. При сомнениях лучше проконсультироваться с поставщиком и запросить сертификаты на материалы, а также данные тестов на коррозию и износостойкость. Я часто видел, как экономия на материале оборачивалась заменой насоса через пару лет — поэтому лучше оценивать полную стоимость владения.

Таблица: рекомендации по материалам в зависимости от среды

Ниже приведена краткая таблица, которая поможет сориентироваться при выборе материалов корпуса и рабочих колёс в типичных средах. Она не заменяет инженерный анализ, но служит удобной шпаргалкой при первичной оценке.

Уплотнения вала и механические сальники: что важно знать

Уплотнение вала — узел, определяющий герметичность и надёжность насоса. Для вертикальных многоступенчатых агрегатов применяют как торцевые механические уплотнения, так и набивные сальники в зависимости от требований по утечкам и чистоте перекачиваемой среды. Торцевые уплотнения обеспечивают минимальные утечки и подходят для агрессивных сред, но чувствительны к качеству монтажа и требуют чистой смазки. Набивные сальники проще в исполнении и дешевле, но дают больше утечек и требуют периодической подтяжки и замены.

При выборе уплотнения важно учитывать рабочее давление и температуру, а также наличие абразивных частиц в среде. Если в среде присутствуют твёрдые включения, рекомендуется защищенное исполнение уплотнения или использование уплотнений с подачей промывочной жидкости. В отдельных случаях целесообразно использовать двойные уплотнения с картриджной конструкцией — они дороже, но обеспечивают повышенную безопасность при перекачке опасных сред. Всегда изучайте условия эксплуатации и согласуйте выбор уплотнения с поставщиком.

Электродвигатель и привод: частотники, защита и энергоэффективность

Подбор электродвигателя важен так же, как гидравлический расчёт. Мощность и частота вращения должны соответствовать характеристике насоса, а сам двигатель — иметь запас по мощности для надёжной работы. Частотный преобразователь расширяет возможности управления: с его помощью можно плавно регулировать подачу и поддерживать стабильную рабочую точку при изменении условий. Частотники также позволяют снизить пусковые токи и сократить механические нагрузки на систему при старте.

Кроме мощности, обратите внимание на степень защиты двигателя (IP), изоляцию и класс эффективности (IE). Для наружного монтажа и агрессивных условий нужен двигатель с повышенной степенью защиты и местной системой охлаждения. В инженерных проектах всё чаще вводят требования по энергоэффективности: правильно подобранный насос в паре с оптимальной частотой вращения может существенно снизить эксплуатационные расходы. Не экономьте на системе защиты — термодатчики в обмотках, контроль вибрации и защита от сухого хода продлевают жизнь агрегата.

Контроль и автоматика: что ставить для стабильной работы

Автоматика позволяет не только поддерживать заданную подачу и давление, но и защищать насос от аварийных ситуаций. Типичный комплект включает датчики давления, температуры подшипников, датчики вибрации и уровневые выключатели в случае работы из накопительных ёмкостей. Для обеспечения резервирования и работы в турбулентных режимах применяют схемы с двумя и более агрегатами, управляемыми контроллером. При проектировании автоматики важно предусмотреть простую логическую схему и возможность локального ручного управления для обслуживания.

Частотные регуляторы часто интегрируют функции защиты и диагностики: считывание пиковых токов, аварийных остановов и статистики работы. Это удобно — позволяет прогнозировать обслуживание и менять интервал обслуживания по фактическому состоянию оборудования. В крупных системах подключают систему удалённого мониторинга, что снижает время реакции на неисправности. Я рекомендую выбирать автоматику с открытыми протоколами связи для удобства интеграции с существующей SCADA.

Монтаж и требования к фундаменту: практические аспекты установки

Монтаж вертикального многоступенчатого насоса начинается с оценки фундамента и креплений. В большинстве случаев требуется жёсткая опорная плита или фундамент, обеспечивающий отсутствие вибраций и деформаций при работе. Важно точно выставить положение насоса по вертикали — даже небольшое отклонение приводит к повышенному износу подшипников и уплотнений. При монтаже учитывайте возможность доступа к узлам обслуживания: клапанам, коллекторам и уплотнениям.

Для насосов, установленных над ёмкостью с забором жидкости, важно соблюдать рекомендации по минимальной высоте установки над уровнем воды и обеспечить защиту от попадания мусора в всасывающую часть. При монтаже в колодцах проверьте состояние решёток и наличие сеток защиты. Также продумайте маршруты прокладки трубопроводов и коммуникаций так, чтобы минимизировать изгибы и резкие переходы, а также предусмотреть компенсаторы температурных расширений. Небольшие инвестиции в правильный монтаж окупятся за счёт снижения числа ремонтов в первые годы эксплуатации.

Техническое обслуживание: регламент, частота и типичные операции

Регулярное техобслуживание продлевает срок службы и снижает риск аварий. В базовый регламент входят осмотр уплотнений, проверка уровней смазки в подшипниках, измерение вибрации и контроль электрических параметров двигателя. Частота осмотров зависит от режима работы: в круглосуточных системах проверки проводят чаще, в резервных — при каждом запуске и по расписанию. Важно вести журнал обслуживания, фиксируя замену деталей и отклонения в работе, чтобы отслеживать тренды и планировать ремонты.

К типичным операциям относят замену уплотнений, подтяжку и проверку подшипников, очистку рабочих колёс и ревизию направляющих. При наличии частотного управления — проверку параметров преобразователя и обновление ПО при необходимости. Если насос работает с агрессивными или абразивными средами, стоит заранее согласовать поставку ремкомплектов и избежать длительных простоев. В моей практике возможность быстрого доступа к запчастям часто решала вопрос экономической целесообразности покупки той или иной модели.

Распространённые неисправности и методы их устранения

Частые проблемы включают кавитацию, повышенную вибрацию, утечки по уплотнениям и перегрев подшипников. Кавитация проявляется шумом и падением подачи и обычно связана с недостаточным NPSH или засором на всасывании. Для устранения нужно проверить уровень всасывающей магистрали, уменьшить сопротивление системы на входе или поднять фактический напор забора. В ряде случаев помогает подбор крыльчатки с другой геометрией или установка декомпрессора на входе.

Повышенная вибрация часто вызвана несоосностью привода или изношенными подшипниками. Решение — корректная балансировка ротора, выверка опор и замена подшипников. Утечки по уплотнениям устраняют заменой уплотнений или улучшением условий промывки и смазки. Перегрев подшипников сигнализирует о недостаточной смазке или смещении вала и требует немедленной остановки и диагностики. При появлении симптомов лучше не откладывать ремонт — мелкие дефекты быстро переходят в крупные поломки.

Экономика: стоимость владения и факторы, влияющие на TCO

При выборе стоит смотреть не только на цену закупки, но и на совокупную стоимость владения (TCO). В TCO входят расходы на энергию, запасные части, техническое обслуживание, простой и амортизацию. Энергоэффективность как насоса, так и двигателя заметно влияет на годовые расходы; иногда более дорогой насос с высоким КПД окупается за счёт экономии электроэнергии. Также учитывайте доступность сервисного обслуживания и логистику запасных частей в вашем регионе.

Другой важный фактор — режим эксплуатации: частые пуски и остановки увеличивают износ, а непрерывная работа снижает влияние стартовых нагрузок. При планировании бюджета полезно моделировать расходы на 5–10 лет с учётом ожидаемой надёжности и доступности сервисов. Я рекомендую просить у поставщика расчёт TCO и сравнивать несколько предложений по единой методике. Это помогает выявить скрытые расходы и выбрать наиболее выгодную конфигурацию.

Как читать паспорт насоса: на что обращать внимание

Паспорт насоса содержит много технической информации, но ключевыми пунктами являются гидравлическая характеристика, кривая КПД, NPSH, материалы и тип уплотнения. Обращайте внимание на диапазон рабочих параметров, а не на один максимальный показатель. Важно проверить, указаны ли погрешности измерений и стандартные условия, при которых получены данные. Также полезно посмотреть графики потерь при различных оборотах и зависимости КПД от подачи.

Кроме того, изучите гарантийные обязательства и условия гарантийного обслуживания. Некоторые производители предоставляют расширенные пакеты сервиса, что выгодно при интенсивной эксплуатации. Проверьте наличие сертификации и соответствие отраслевым стандартам — это особенно важно для пищевой и химической отраслей. Если в паспорте есть несоответствия или неполные данные, запросите у поставщика дополнительные испытания или расчётные карты.

Практический пример расчёта подбора

Приведу упрощённый пример: требуется подача 60 м³/ч при напоре 120 м. Сначала рассчитываем требуемую мощность: теоретически P = ρgQH, что даёт основу для расчёта. С учётом КПД насоса и привода берем поправку; если общий КПД 70%, реальная мощность электродвигателя окажется выше. Затем сверяемся с каталогом производителей, выбираем модель, у которой рабочая точка близка к 60 м³/ч и 120 м при наилучшем КПД. После подбора проверяем NPSH и материалы, сопоставляем с условиями применения и выбираем привод с запасом по мощности.

В проекте обязательно учитывать погрешности измерений и режимы отклонений: возможные изменения подачи и давления в сети, потерю производительности со временем и влияние температуры. Если в процессе работы ожидается изменение параметров, лучше предусмотреть регулируемую пару насос–частотник. Такой подход обеспечивает гибкость и снижает риск необходимости срочной замены оборудования.

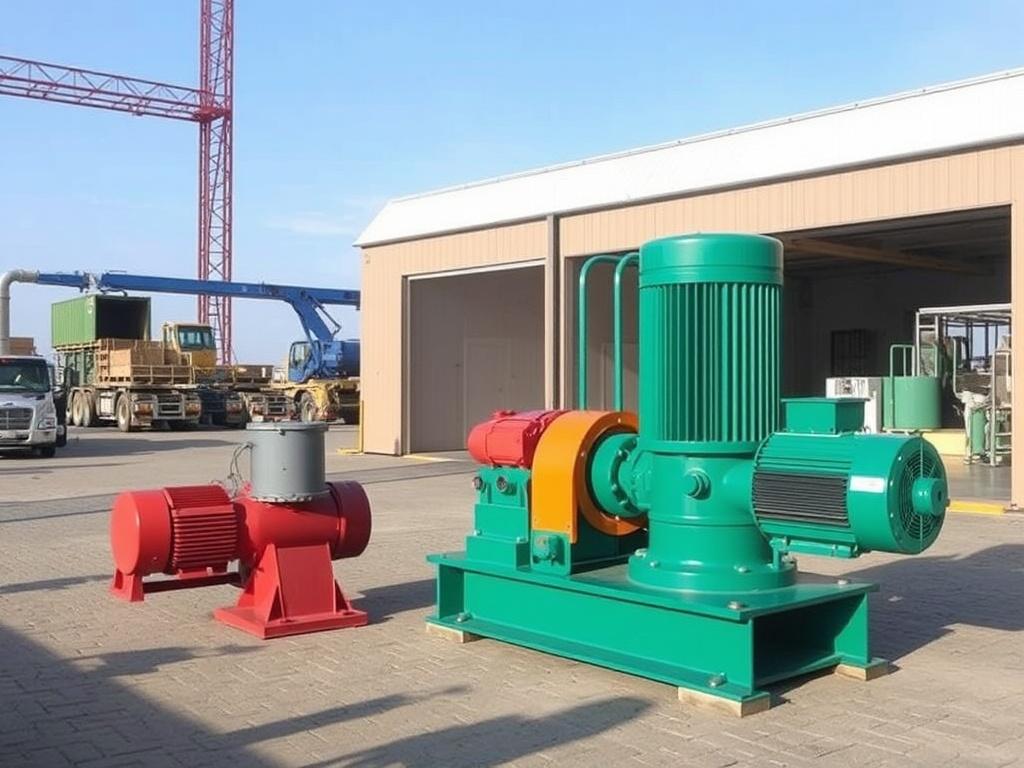

Поставка, логистика и приёмка оборудования на объекте

Приёмка насоса на объекте — не формальность, а обязательная стадия контроля качества. Важно проверять комплектность, внешний вид, маркировку и наличие паспортов и сертификатов. Осмотрите уплотнения, вал и рабочие колёса на предмет повреждений, которые могли возникнуть при транспортировке. Перед установкой проводите холостую обкатку и проверку электрических подключений, чтобы выявить дефекты до ввода в эксплуатацию.

Также стоит заранее согласовать условия хранения и подготовить площадку для монтажа: сухое и защищённое место, ровная опорная плита и доступ для подъёма узлов. При работе с крупными агрегатами убедитесь, что на объекте есть подъёмное оборудование с нужной грузоподъёмностью. В моём опыте корректная приёмка и пробный запуск экономят недели в проекте и устраняют риски внезапных простоев.

Критерии выбора поставщика и договорные нюансы

Поставщик должен давать прозрачную документацию, гарантии и сервисную поддержку. Важно учитывать опыт поставщика в вашем секторе и длительность гарантийного периода. Договариваясь о поставке, уточняйте условия постгарантийного обслуживания и сроки поставки запасных частей. Противоположный риск — слишком низкая цена с неясной поддержкой, что может обернуться долгими простоями.

Запрашивайте рекомендации и отзывы клиентов с похожими проектами, а также проверяйте репутацию через независимые каналы. В контракте укажите условия приёмки, гарантийные обязательства и перечень работ по пусконаладке. Полезно включить пункт о проведении обучающего курса для обслуживающего персонала — это уменьшит число типичных ошибок при эксплуатации. В совокупности эти меры повышают надёжность поставки и эксплуатационной поддержки.

Личный опыт: типичные ошибки и полезные находки

За годы работы приходилось видеть одни и те же промахи вновь и вновь: неправильно рассчитанный NPSH, слишком тесные монтажные пространства и экономия на автоматики. Один из реальных кейсов: при замене старого насоса на более мощный забыли проверить прочность фундамента, и через месяц появились трещины — пришлось демонтировать и усилить основание. Другой пример — выбор простого набивного сальника при перекачке воды с песком, что привело к частым заменам и значительным расходам на обслуживание.

Из полезных находок отмечу: заранее планируйте доступ к узлам обслуживания, особенно к нижним ступеням; инвестируйте в частотный привод для гибкого управления; держите базовый набор ремкомплектов на складе. Практика показывает, что небольшие вложения в сервисную доступность и автоматику окупаются быстрее, чем экономия на первой покупке. Я рекомендую фиксировать технические данные и вести журнал эксплуатации — это облегчает анализ причин поломок и выбор улучшений.

Краткий чек-лист перед покупкой

Перед тем как оформить заказ, пройдитесь по этому чек-листу и убедитесь, что все параметры учтены. Чек-лист помогает избежать типичных ошибок и сокращает время на согласования. Он пригодится как инженерам, так и менеджерам проектов при принятии решения о закупке.

• Определены подача и напор в рабочих условиях и в пиковых режимах.
• Проверен NPSH и обеспечен запас по всасыванию.
• Выбраны материалы корпуса и рабочих колёс по химической среде.
• Определён тип уплотнения и условия его промывки/смазки.
• Подобран электродвигатель с учётом КПД и запасов по мощности.
• Предусмотрена автоматика и средства защиты.
• Оценены условия монтажа и подготовлен фундамент.
• Согласована сервисная поддержка и сроки поставки запчастей.

Этот список не исчерпывающий, но позволяет систематически подойти к выбору и минимизировать риски. При сложных технологических задачах рекомендую привлекать стороннего эксперта для проверки расчётов и сопоставления альтернатив. В некоторых проектах такое дополнительное подтверждение сокращает расходы и время на корректировки после начала эксплуатации.

Надеюсь, данный материал поможет вам уверенно подойти к выбору и не упустить важные нюансы. Выбор правильного вертикального многоступенчатого насоса начинается с точных данных и аккуратного сопоставления рабочих условий с характеристиками оборудования. Правильная комбинация расчёта, качественной документации и добросовестного поставщика обеспечит долгую и надёжную работу системы.
