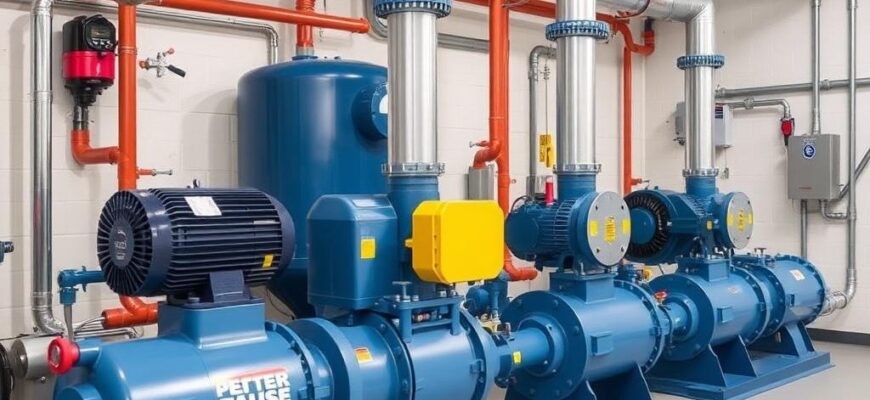

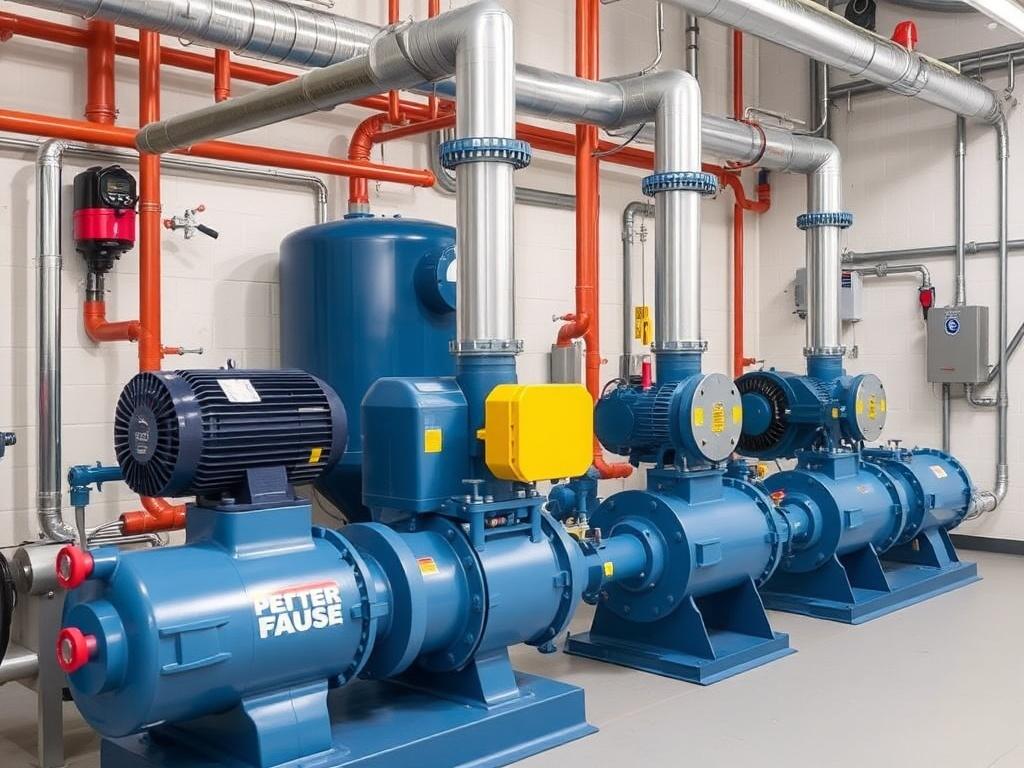

Насосы для котельных и тепловых пунктов: выбор, монтаж и эксплуатация без лишнего риска

Ни один работающий тепловой пункт не обойдётся без надёжного насоса — это ось, вокруг которой строится вся гидравлика. В этой статье я подробно расскажу о том, какие насосы применяют в котельных и тепловых пунктах, как их правильно подбирать, устанавливать и обслуживать, чтобы не тратить деньги и время на частые ремонты. Материал ориентирован на инженеров, эксплуатирующие организации и ответственных за энергоэффективность, но изложен доступно: с практическими примерами и конкретными рекомендациями. Читателю не потребуется глубокое внимание к теории гидравлики, достаточно понимать основные параметры и типовые ошибки, которых легко избежать.

Почему выбор насоса важен для котельной

Насос в системе отопления выполняет работу, которую нельзя заменить: он обеспечивает циркуляцию теплоносителя, распределяет нагрузки между контурами и поддерживает требуемые перепады давления. Ошибочная подборка приводит к снижению КПД, увеличенному износу теплообменников и, как следствие, к перерасходу топлива или электроэнергии. Особенно чувствительны к некорректной гидравлике каскадные и разветвлённые системы, где небольшой перекос по расходу вызывает горячие точки и закипание в отдельных участках.

Кроме прямых потерь энергии, неправильный насос провоцирует периодические остановки и аварии, повышая стоимость владения установкой. Правильное сочетание напора, расхода и графика работы позволяет снизить потребление электроэнергии, продлить срок службы оборудования и упростить обслуживание. Инженеру выгоднее потратить время на грамотный расчёт и контроль, чем затем оплачивать постоянные ремонты и внеплановые простои.

Классификация и типы насосов, применяемых в тепловых пунктах

Среди насосного оборудования для котельных чаще всего встречаются центробежные насосы различных конструкций: радиальные, осевые и диагональные модификации, а также многоступенчатые агрегаты. Каждый тип имеет свои преимущества: однофазные компактные циркуляционные насосы удобны в частных котельных, а многоступенчатые — в системах с высокими напорами и длинными магистралями. Выбор зависит от гидравлической схемы, требуемого напора и температурных условий.

Существуют и узкоспециальные решения: погружные насосы для подпитки сетей, насосы с магнитной муфтой для агрегатов с требованиями к герметичности и насосы в компактном исполнении для тепловых пунктов с ограниченным пространством. Важно не только подобрать тип, но и учесть материал корпуса и рабочего колеса, устойчивость к усталостным нагрузкам и совместимость с теплоносителем, особенно если применяются незамерзающие жидкости или агрессивные добавки.

Циркуляционные однофазные и трёхфазные насосы

Циркуляционные насосы — наиболее распространённый выбор в системах отопления. Они компактны, удобны для монтажа в коллекторных шкафах и часто идут в энергосберегающем исполнении с встроенными интерфейсами управления. Однофазные модели используются в небольших котельных и в частных домах, трёхфазные — в промышленности и многоквартирных домах, где нагрузки выше и требуется централизованное управление.

При выборе обратите внимание на диапазон рабочих точек насоса и соответствие его паспортной кривой реальной гидравлике системы. Часто бывает выгодно взять насос с запасом по напору, но это оправдано лишь при возможности регулирования оборотов. Если же насос постоянно работает на краю графика, износ будет расти.

Вертикальные многоступенчатые насосы

Многоступенчатые насосы эффективны там, где необходим высокий напор при сравнительно небольшом расходе. Они компактны по длине, позволяют экономить место в машинном зале и дают более высокий КПД при определённых режимах работы. Такие насосы часто устанавливают на подпитку магистралей, в системах горячего водоснабжения и в контуре подпитки котлов.

Главный минус — сложность обслуживания из-за многоступенчатой конструкции и повышенные требования к чистоте теплоносителя. Песок и механические включения ускоряют износ уплотнений и рабочего колеса, поэтому в таких зонах необходима хорошая фильтрация и регулярный контроль за качеством воды.

Насосы типа inline и моноблочные решения

Inline-насосы монтируются прямо в межфланцевый участок трубы, что упрощает установку при ограниченном пространстве и даёт компактную гидравлическую схему. Моноблочные насосы удобны в типовых тепловых пунктах с небольшими проходными сечениями и частыми переключениями. Они минимизируют потери на соединениях и часто идут с заводской подготовкой под электропривод.

Однако такие решения имеют и недостатки: сложнее провести ремонтный доступ и заменить агрегат при отсутствии штатного обвеса. При проектировании нужно сразу предусмотреть обходную линию или байпас, чтобы обеспечить подачу теплоносителя во время сервисных работ.

Погружные и периферийные насосы

Погружные насосы применяют для подпитки и перекачки из ёмкостей; они невосприимчивы к кавитации при неправильном напоре всасывания и удобны в котельных с закрытыми баками. Периферийные (кольцевые) насосы используют редко, преимущественно в малых системах, где нужен небольшой расход при относительно высоком напоре. Такие решения экономичны при малых нагрузках, но ограничены по долговечности и чувствительны к температуре.

При выборе погружного агрегата важна его теплоустойчивость и защита от коррозии, особенно если бак находится в неотапливаемом помещении. Для периферийных насосов критична совместимость с рабочей средой и периодичность включений; длительная работа на холостом ходу сокращает срок службы.

Ключевые параметры для подбора насосного оборудования

Правильный выбор начинается с двух базовых параметров: требуемого расхода и требуемого напора. Расход определяется тепловой нагрузкой, площадью обогрева и температурным напором; напор — суммой потерь по магистрали, обвязке и сопротивлению теплообменников. На практике проектировщик строит гидравлическую цепь, вычисляет суммарное сопротивление и по этому результату выбирает насосную характеристику.

Помимо расхода и напора, стоит учитывать диапазон рабочих точек, КПД в этом диапазоне, тип рабочего колеса, допустимый температурный режим и класс изоляции двигателя. Не менее важны минимальные требования к NPSH для предотвращения кавитации и наличие обводной линии для возможности ремонтов без остановки системы. Комбинация этих параметров определяет не только цену покупки, но и стоимость владения в долгосрочном периоде.

Расчёт расхода и напора

Расчёт расхода начинается с тепловой мощности контура и разницы температур между подачей и обраткой. Формула простая: Q = P / (cp * rho * ΔT), где P — тепловая мощность, cp — теплоёмкость среды, rho — плотность. Практически инженеры пользуются табличными значениями или программами расчёта, но важно отдавать себе отчёт в допусках: лучше предусмотреть небольшой запас по расходу, чем недобрать его.

Напор рассчитывают суммированием всех гидравлических потерь: потери в трубопроводе, на арматуре, через теплообменники и дополнительные сопротивления. Для точности учитывают поправки на высоту установки и изменения вязкости теплоносителя при пониженных или повышенных температурах. Только после этого сопоставляют требуемую точку работы с паспортной кривой выбранного насоса.

Эффективность и частотное регулирование

Частотный привод — один из наиболее эффективных способов экономии энергии в насосных станциях. Регулирование оборотов позволяет адаптировать подачу к реальной потребности, избегая работы на избыточной мощности. Во многих случаях инвестиции в частотник окупаются за короткий срок за счёт снижения потребления электроэнергии и менее резких пусковых токов, что продлевает срок службы электродвигателя.

При использовании частотного регулирования следует обращать внимание на режимы управления (пропорциональное, по давлению, по температуре) и обеспечить корректную настройку алгоритмов. Неправильная логика управления может привести к работе вне оптимальной зоны и нейтрализовать выгоды регулирования. При проектировании лучше заранее согласовать схемы автоматики с поставщиком насосного оборудования.

Материалы и коррозионная стойкость

Температура и состав теплоносителя диктуют выбор материалов корпуса, рабочего колеса и уплотнений. Чугун остаётся экономичным и широко применяемым материалом, но в системах с агрессивной водой или при высоких температурах предпочтение отдаётся сталям и нержавейке. Сплавы с повышенной коррозионной стойкостью уместны там, где применяют незамерзающие растворы или специфические теплоносители.

Уплотнения насосов также критичны: торцевые уплотнения и механические сальники имеют разную живучесть в зависимости от загрязнённости среды и частоты пусков. В тяжёлых условиях хорошим решением становятся безуплотнительные магниторазвязанные насосы, но они дороже по первоначальной стоимости. Выбор материала должен опираться на анализ воды и прогноз условий эксплуатации.

Монтаж и обвязка: на что обратить внимание

Правильный монтаж — ключ к долгой и бесперебойной работе. Насосы требуют геометрически корректного положения, жёсткой опоры и грамотной обвязки с байпасом для возможности отключения на обслуживание. Трубопроводы не должны создавать лишних силовых напряжений на фланцах насоса; все соединения предварительно выравнивают и закрепляют.

Важно предусмотреть запорную арматуру, сливные и наливные клапаны, а также рециркуляционные линии для предотвращения термических ударов при запуске. Местоположение датчиков давления и температуры следует выбирать так, чтобы показания отражали реальные условия работы, а не локальные пульсации. Также стоит учитывать доступность для сервисного персонала: подъёмные петли, место для демонтажа двигателя и насоса облегчат плановое обслуживание.

Проблемы всасывания и предотвращение кавитации

Кавитация — частая причина преждевременного выхода из строя насосов. Она возникает при недостаточном давлении на входе, когда паровые пузыри формируются в объёме и разрушают поверхность рабочего колеса. Для предотвращения кавитации необходим запас по NPSH, правильный выбор места установки и минимальные вертикальные габариты всасывающей магистрали.

Практические меры: минимизировать длину всасывающего трубопровода, избегать резких изгибов и лишних арматурных элементов перед насосом, поддерживать уровень в подпиточных баках выше критического. В ряде случаев помогает установка вакуумного насоса при заполнении или применение насосов с низким потребным NPSH.

Автоматика и режимы управления

Автоматизация насосных блоков выходит за рамки простого включения/выключения: модули управления обеспечивают адаптивную подстройку по давлению, температуре и расходу. Современные контроллеры поддерживают интеграцию в SCADA-системы, ведут учёт потребления энергии и могут реализовывать стратегии экономии по заданным сценариям. Это особенно важно в коммунальных системах с переменной нагрузкой по времени суток.

При разработке алгоритма управления полезно применять приоритеты: поддержание минимально допустимого напора, распределение по каскаду насосов и чередование моточасов. Чередование уменьшает неравномерный износ и продлевает общий срок службы группы насосов. Контроллеры также позволяют внедрять диагностические функции, выявляющие вибрации и падение КПД, что помогает проводить профилактические работы вовремя.

Схемы управления каскадом насосов

Каскадное управление применяется для обеспечения надёжности и гибкости при колебаниях нагрузки. В простейшем виде один насос работает постоянно, а дополнительные включаются по мере роста расхода. Более сложные схемы используют частотные приводы и пропорциональное распределение нагрузки между агрегатами, что повышает КПД и снижает пиковые нагрузки на сеть.

При проектировании каскада важно предусмотреть резервирование: один из насосов обязан оставаться в резерве для немедленной подстановки в случае отказа. Часто используют схему N+1, где N — число насосов для нормальной работы, плюс один запасной. Такая архитектура снижает риск аварийных остановов и облегчает плановые ремонты.

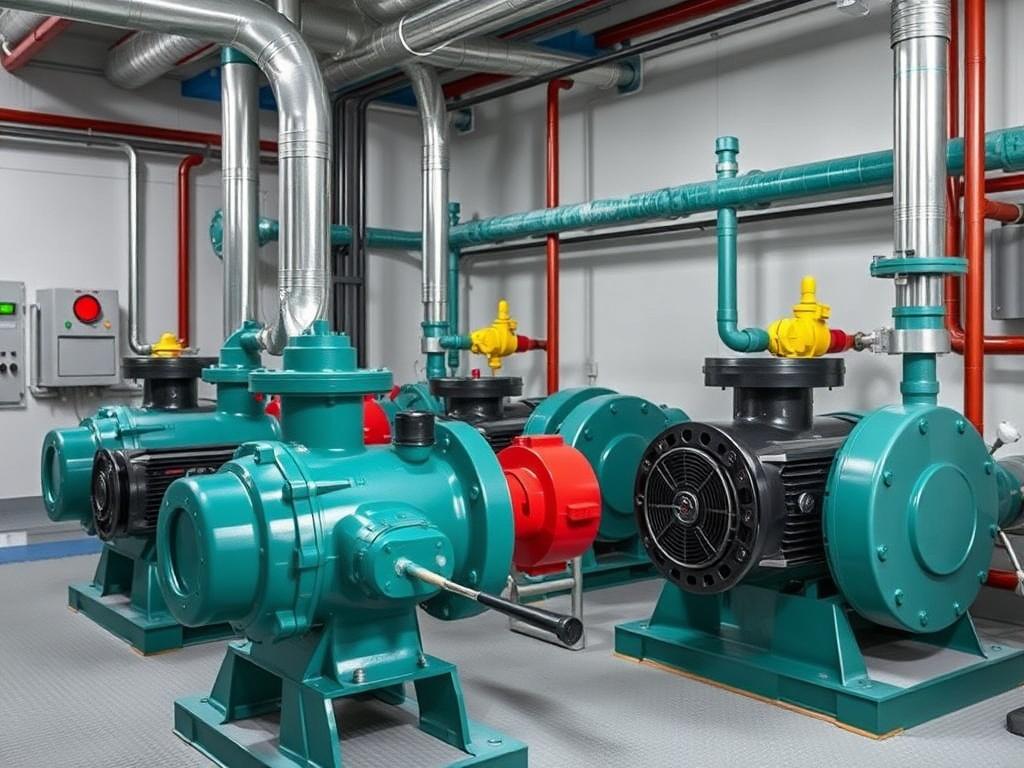

Обслуживание: регламент и типовые операции

Регулярное техническое обслуживание — главный фактор надежной работы насосов. В план ТО обычно включают проверку уплотнений, очистку фильтров, контроль вибрации и состояния подшипников. Периодичность зависит от интенсивности эксплуатации и условий: в промышленных котельных проверки проводятся чаще, чем в небольших объектах.

Нельзя пренебрегать смазкой подшипников и своевременной заменой торцевых уплотнений. Также важно вести журнал работ с отметками о моточасах, ремонтах и заменённых деталях. Такой анализ позволяет прогнозировать сроки ресурсных замен и избегать сюрпризов в разгар отопительного сезона.

Диагностика состояния и методы контроля

Современные методы диагностики включают вибромониторинг, термографию и анализ электропотребления. Вибрация сигнализирует о дисбалансе, износе подшипников или неправильной установке, а повышенное потребление электроэнергии часто указывает на изменение рабочих условий или деградацию гидравлической части. Термография помогает обнаружить проблемные места в муфтах и обмотках двигателя.

На практике рекомендую начать с простых замеров: контроль тока, визуальный осмотр и замер уровня шума. Если признаки ухудшения нарастают, применяют более сложные методы. В моём опыте ранняя диагностика позволяла предотвращать поломки, экономя недели простоя и существенные суммы на внеплановые закупки.

Планирование надёжности и резервирование

Для котельных с высокой критичностью процесса резервирование — обязательный элемент проекта. Это может быть как полное зеркальное дублирование насосной группы, так и схема с запасным агрегатом, подключаемым вручную или автоматически. При выборе стратегии оценивают стоимость простоя и вероятность отказа, соотнося их с ценой резервного оборудования.

Важно продумывать не только сам резерв, но и логистику: место хранения запасного насоса, процедура его запуска и тестирования, наличие расходников и крепёжных элементов. Регулярные пробные включения резервного агрегата помогают убедиться, что он готов к боевой работе и не пострадал от простоя или коррозии.

Эксплуатационные проблемы и пути их решения

Частые жалобы на насосы — шум, вибрация, снижение подачи и перегрев электродвигателя. Причины разнообразны: от попадания воздуха в систему до засора рабочего колеса. Для каждого случая есть свои простые решения: удаление воздуха и промывка фильтров, выравнивание корпуса и проверка опор, замена изношенных уплотнений.

Профилактика решает большинство проблем. Если регулярно чистить сетецентрические фильтры и контролировать пусковые режимы, вероятность внезапной поломки падает. Важно также иметь список запасных частей и знание типичных узлов, которые чаще всего требуют замены: сальники, подшипники, торцевые уплотнения и эластичные муфты.

Типичные неисправности и их признаки

Снижение расхода, сопровождающееся шумом и повышенной вибрацией, часто свидетельствует о кавитации или засоре рабочего колеса. Перегрев двигателя и увеличенный ток — признак заклинивания подшипников или некорректного попадания питания. Подтёки в месте уплотнений указывают на износ торцевого уплотнения или дефект посадки вала.

При обнаружении таких признаков следует немедленно остановить насос и провести осмотр. Даже если агрегат продолжает работать, дальнейшая эксплуатация может привести к разрушению дорогостоящих элементов и полной замене насоса. Лучше потратить время на диагностику и ремонт, чем столкнуться с аварией в самый неподходящий момент.

Экономика владения и выбор поставщика

При покупке оборудования важна не только цена, но и общая стоимость владения: энергопотребление, доступность запасных частей и сложность обслуживания. Иногда более дорогой насос с высоким КПД и качественными узлами оказывается дешевле в эксплуатации за счёт меньших потерь и реже требуемых ремонтов. Проектировщику выгодно просчитывать TCO — total cost of ownership — на срок 5–10 лет.

Выбор поставщика тоже критичен: сервис на месте, наличие оригинальных запчастей и поддержка при вводе в эксплуатацию сокращают время простоя. Я предпочитаю работать с производителями, которые предоставляют документацию по диагностике и обучают персонал заказчика. Это экономит силы и повышает уверенность в бесперебойной работе объекта.

Критерии оценки и коммерческие аспекты

При сравнении предложений учитывайте гарантийный срок, срок поставки запасных частей, наличие сервисных центров и возможность заключения сервисного контракта. Сертификация и соответствие международным стандартам дают дополнительную уверенность, но не заменяют опыт местного сервисного партнёра. Часто лучше взять проверенный бренд с локальной поддержкой, чем дешевый аналог с ограниченным обслуживанием.

Прозрачный расчёт энергопотребления и предполагаемых затрат на ТО поможет обосновать инвестиции в более качественные решения. При подготовке коммерческих предложений полезно просчитать сценарии работы: сезонный режим, пиковые нагрузки и аварийные ситуации, чтобы оценить, насколько выбранный насос соответствует реальной нагрузке.

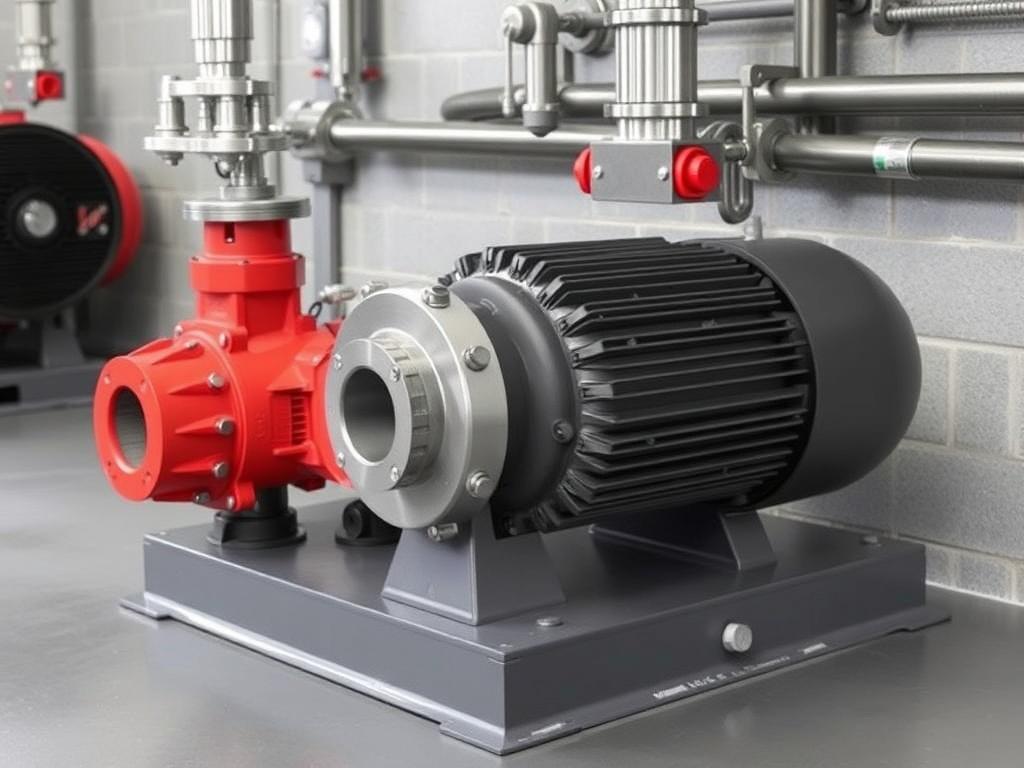

Пример расчёта и подбор типового насоса

Разберём упрощённый практический пример. Пусть требуется обеспечить циркуляцию для теплового пункта с тепловой нагрузкой 500 кВт при ΔТ = 20 °C. По формуле расход Q = P / (cp * rho * ΔT) получаем ориентировочно 29 м3/ч. Это значение служит отправной точкой для выбора насосной группы и дальнейшего уточнения гидравлических потерь по схеме.

Далее рассчитываем потери по магистрали и арматуре и получаем суммарный напор, допустим 18 метров водяного столба. Сопоставляя эти данные с паспортными кривыми, выбираем насос, который при 29 м3/ч даёт напор ~18 м и работает в зоне максимального КПД. В реальной практике приходится учитывать поправки на вязкость, фильтры и возможную коррозию поверхностей.

Параметр	Значение
Тепловая мощность	500 кВт
ΔT	20 °C
Ориентировочный расход	~29 м3/ч
Суммарный напор	~18 м
Тип насоса	центробежный, многоступенчатый или двухнасосный каскад с частотным регулированием

Требования к приёмке и ввод в эксплуатацию

Приёмка насосного оборудования включает проверку паспортов, сертификатов и соответствия заявленному исполнению. На месте проводят испытания на холостом ходу и под нагрузкой, проверяют направление вращения, герметичность соединений и отсутствие посторонних шумов. Также требуются тесты на вибрацию и замеры тока при разных режимах работы.

Особое внимание уделяют заполнению и продувке системы, удалению воздуха и проверке датчиков. После успешной приёмки важно зафиксировать все параметры в акте и передать эксплуатационному персоналу инструкции по обслуживанию и аварийному реагированию. Такой порядок снижает риски неправильной эксплуатации в первые месяцы работы.

Склад запасных частей и готовность к ремонту

Состав резервного склада зависит от критичности объекта и удалённости от сервисных центров. Минимальный набор включает уплотнения, подшипники, прокладки, ремкомплекты и стандартные электрические компоненты. Для крупных объектов целесообразно хранить запасной насос или ключевые узлы, чтобы не ждать поставок по несколько недель.

Важно также иметь каталог взаимозаменяемости деталей и список поставщиков с ориентировочными сроками поставки. В моей практике при наличии продуманного склада удавалось сократить время простоя до нескольких часов вместо нескольких суток, что существенно уменьшало операционные потери в отопительный сезон.

Безопасность и экологические аспекты

Работа с насосами связана с рисками: утечки теплоносителя, поражение электроприводом и возможность разгерметизации системы при аварии. Требуется соблюдать правила электрической безопасности, использовать защиту от перегрузок и предусматривать надёжные скидывающие линии для сброса излишнего давления. Кроме того, при использовании антифризов или специальных добавок нужно учитывать их экологическую нагрузку при утечках и утилизации.

Стоит выбирать материалы и конструкции, минимизирующие риск утечек, и планировать сбор и утилизацию отработанных жидкостей. Экологические требования могут влиять и на выбор уплотнений: в ряде регионов запрещены технические решения, способные привести к выбросу агрессивных веществ в окружающую среду.

Тренды и перспективы в насосных решениях для котельных

Технологии постепенно продвигают энергоэффективность и интеллектуализацию насосов. На рынке появляются агрегаты с встроенной диагностикой, прогнозируемым обслуживанием и интеграцией в инфраструктуру здания. Повсеместное внедрение частотных приводов и плавного пуска сокращает пиковые нагрузки на сети и продлевает ресурс оборудования.

Также растёт интерес к решениям с рекуперацией энергии и оптимизации работы каскадов в зависимости от погодных условий и потребления. Это даёт не только экономический эффект, но и повышает устойчивость коммунальных систем к колебаниям нагрузки и сбоям.

Практические советы от инженера — что я рекомендую из опыта

За годы работы я выработал несколько простых, но действенных правил. Первое — не экономьте на автоматике: умный контроллер окупается быстрее, чем дополнительный насос. Второе — проектируйте с запасом по доступности сервисного доступа и не ставьте агрегаты вплотную к стенам, где их трудно обслуживать.

Ещё одна рекомендация: инвестируйте в обучение местного персонала. Часто поломки случаются из‑за неумелого обращения при пуске или остановке. Небольшой цикл обучения по контролю и базовой диагностике сокращает количество внеплановых обращений к подрядчикам и повышает уверенность в стабильности работы системы.

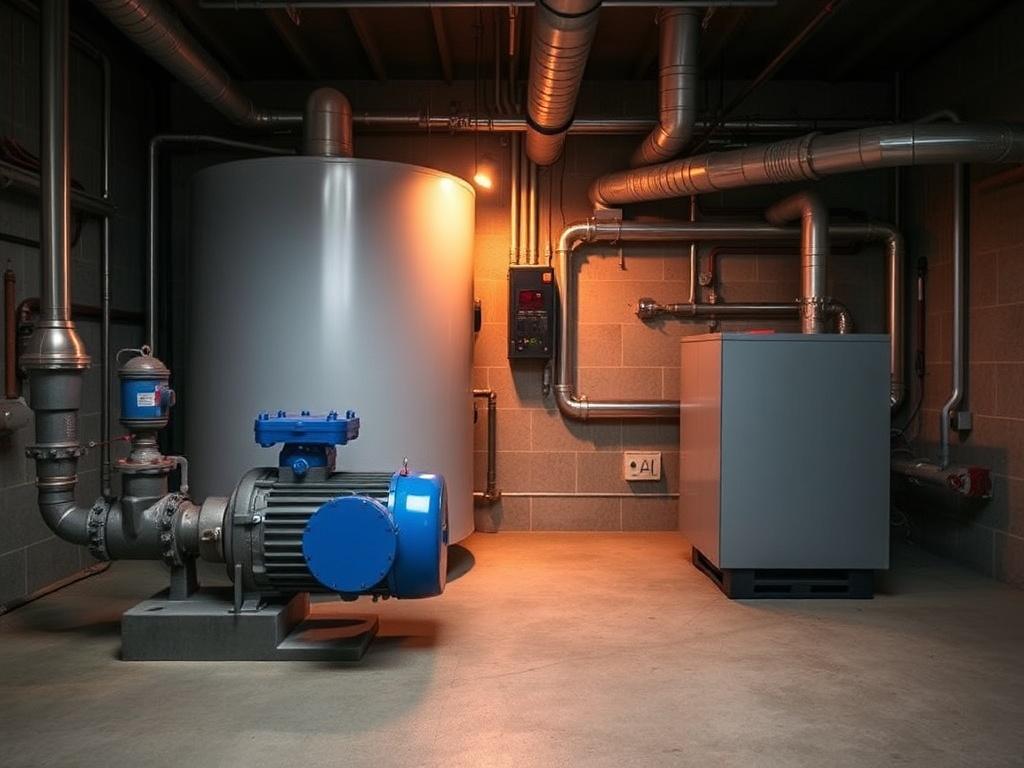

Где экономить, а на чём лучше не экономить

Экономить стоит на дополнительных опциях, которые не влияют на безопасность и надёжность: декоративные панели, избыточно дорогие кабели и т.п. Не стоит экономить на материалах корпуса и уплотнений, на системе управления и на наличии резервов. Именно эти элементы определяют срок службы и стоимость владения на десятилетия.

Также избегайте экономии на проектировании: хорошо продуманная гидравлика — это минимизация последующих переделок и затрат. Лучшее вложение часто — качественный проект и проверенный производитель с локальной сервисной поддержкой.

Насосная часть котельной — не место для импровизаций. Подбор, монтаж и грамотное обслуживание экономят не только деньги, но и спокойствие в отопительный сезон. Следуя простым правилам и учитывая практические нюансы, описанные выше, можно избежать типичных ошибок и получить надёжную работу системы на долгие годы.
