Где применяются многоступенчатые насосы: подробный обзор отраслей, задач и практики

Многоступенчатые насосы — тема, которая кажется узкоспециализированной, но на деле охватывает широкий спектр инженерных задач. В этой статье я подробно объясню, где их используют, почему именно такие конструкции решают конкретные проблемы и как правильно подходить к выбору, эксплуатации и обслуживанию. Текст ориентирован на инженеров, руководителей проектов и практиков, которым важно не только понять принципы работы, но и получить практические советы по интеграции и эксплуатации. Буду писать ясно, без пустых общих фраз, с конкретными примерами и проверенными рекомендациями.

Что такое многоступенчатый насос и принцип его работы

Многоступенчатый насос — это центробежный насос, в котором несколько рабочих колес установлены последовательно на одном валу. Каждая ступень прибавляет энергию потоку, что позволяет достичь высокого напора при относительно небольшой подаче. Конструкция типична для ситуаций, где требуется поднять жидкость на большую высоту или обеспечить высокое давление при компактных габаритах установки.

Работа выглядит просто: жидкость проходит через серию диффузоров и рабочих колес, на каждом этапе увеличивается давление. Важный момент — согласование ступеней по гидравлическим характеристикам, чтобы избежать неравномерной нагрузки и потерь эффективности. Многоступенчатые агрегаты часто проектируют как радиальные или радиально-осевые, в зависимости от требуемого напора и подачи.

Ключевой параметр таких насосов — суммарный напор, формируемый суммой напоров отдельных ступеней. Это выгодно отличает их от одноступенчатых агрегатов в задачах, где требуется высокий напор при стабильной подаче. При этом эффективность и экономичность зависят от числа ступеней, качества изготовления и правильного подбора рабочей точки.

Типы многоступенчатых насосов

По конструкции различают корпуса с последовательным подключением ступеней одного корпуса и модульные решения, где ступени собирают как пакеты. Есть решения с промежуточными уплотнениями и без них; выбор зависит от давления, типа перекачиваемой среды и требований к герметичности. Вертикальные и горизонтальные исполнения применяются в зависимости от места установки и требований к центровке и охлаждению.

Также стоит выделить насосы с диаметром рабочих колес, специально подобранным под каждую ступень, что позволяет оптимизировать рабочую точку для широкого диапазона расходов. Для агрессивных сред используют корпуса из нержавеющих сталей или сплавов, для абразивных — с износостойкими вставками. Важный класс — насосы для морской воды с антикоррозионной обработкой и особыми уплотнениями.

Существуют многоступенчатые насосы высокого давления, рассчитанные на тысячи метров напора, и насосы повышения давления в системах водоснабжения с небольшим числом ступеней, но высоким КПД при частых пусковых циклах. Универсальность конструкции делает их пригодными для самых разных условий.

Основные области промышленного применения

Многоступенчатые насосы встречаются там, где требуется сочетание высокого напора и стабильной подачи. Их используют в энергетике, нефтегазовой отрасли, водоснабжении, химическом производстве, опреснении и морской технике. Каждый сектор предъявляет уникальные требования к материалам, уплотнениям и схемам управления.

Поясню с примерами: в теплоэнергетике такие насосы применяют как питательные для котлов высокого давления, в системах питания паровых турбин. В нефтегазе агрегаты нужны для нагнетания в скважины и транспорта нефти в подземные пласты. В муниципалитете их ставят в насосные станции для обеспечения давления в магистралях и для поднятия воды из крупных водозаборов.

Практически в каждом секторе есть свои специфические требования: например, в опреснении требуется устойчивость к коррозии и солевой засоленности, а в химии — стойкость к агрессивным реагентам и возможностям легкой замены уплотнений. Умелый подбор конструкции и материалов превращает многоступенчатый насос в надежный инструмент решения сложных задач.

Энергетика и паровые котельные

Питательные насосы в теплоэлектростанциях — классическая область применения. Здесь требуется стабильный высоконапорный поток для подачи питательной воды в котел под давлением, превышающим давление пара в барабане. Надежность и предсказуемость работы критичны: сбой может привести к остановке котла и дорогостоящему простою.

Кроме того, в ГТУ и паровых турбинах используются насосы конденсатных и подпиточных систем. Часто применяют многоступенчатые горизонтальные насосы с несколькими импеллерами для достижения требуемых напоров при компактных размерах и высокой механической жесткости. Резервирование и схемы «ведущий-резервный» распространены повсеместно.

В проектах стоит учитывать совместимость с системами контроля, пусковыми электрическими приводами и системами автоматического регулирования. Часто применяют блоки аварийной подачи и схемы байпаса для проведения техобслуживания без полной остановки установки.

Нефтегазовая отрасль и добыча

В нефтегазе многоступенчатые насосы применяют для нагнетания воды и газа в пласт, транспорта нефти по высоконапорным линиям и для сбора конденсата. В системах вторичного заводнения они обеспечивают необходимое давление для инжекции в пласт, что повышает добычу углеводородов. Надежность и устойчивость к частицам, эмульсиям и температурным перепадам здесь особенно важны.

На морских платформах насосы работают в условиях ограниченного пространства и высокой коррозионной активности. Для таких проектов выбирают исполнения с минимальным обслуживанием, с антикоррозионными покрытиями и специализированными уплотнениями. Часто применяют модульные решения для облегчения замены и транспортировки на объект.

Ещё одно направление — система повышения давления на входе в трубопроводные линии, где многоступенчатые насосы позволяют поддерживать режимы перекачки на больших расстояниях, исключая необходимость частого повторного буферного перекачивания.

Опрыскивание, ирригация и сельское хозяйство

В крупном сельском хозяйстве такие насосы используются реже, чем одноступенчатые, однако в системах центрового типа и при необходимости подачи воды на большие высоты многоступенчатые решения незаменимы. Например, при подаче воды на возвышенности или для обсадки центров ирригации, где требуется стабильное давление по длинным магистралям.

Кроме того, для сельскохозяйственных установок с автоматическим регулированием давления и дождевальными машинами применяют насосы повышения давления с частотным регулированием. Это позволяет экономно расходовать электричество и поддерживать равномерный расход по сети.

Здесь важна простота обслуживания и защищенность от засорений, поэтому предпочтение отдают моделям с возможностью установки фильтров и легко заменяемыми износостойкими вставками.

Водоснабжение, повышение давления и градостроительство

В жилых кварталах и высотных зданиях многоступенчатые насосы применяют для поддержания требуемого давления в системах водоснабжения. Бустерные установки с несколькими насосами обеспечивают стабильную подачу воды на все этажи, компенсируя перепады напора в магистралях. В сочетании с накопительными баками и системами автоматики можно обеспечить равномерное распределение воды в часы пиковой нагрузки.

В муниципальных сетях эти агрегаты ставят в насосных станциях для подъема воды из источников, где требуется большое напорное увеличение. Они также применяются в санитарных и промышленных сточных системах, где требуется преодолеть значительный гидравлический перепад. Надежность и долговечность здесь важны, поскольку обслуживание часто связано с ограниченными возможностями по замене крупных агрегатов.

Применение частотных преобразователей позволяет снизить энергозатраты и мягко регулировать давление в зависимости от потребления. Это особенно важно для сетей с неравномерной нагрузкой по времени суток.

Опрыскивание и опреснение воды (RO)

Системы обратного осмоса требуют высоких давлений на входе мембран, и для этих задач применяют многоступенчатые насосы высокого давления. Они обеспечивают ровный, стабильно контролируемый поток при давлениях, необходимых для эффективной фильтрации через мембраны. Надежность насоса напрямую влияет на ресурс мембран и экономику всей установки.

Материалы корпуса и уплотнений здесь критичны: морская вода и концентраты сильно агрессивны, поэтому применяют нержавеющие стали, дуплекс и специализированные покрытия. Также проектировщики предусматривают возможности для предфильтрации и систем удаления отложений, чтобы продлить срок службы мембран и самого насоса.

В системах опреснения часто используют модульную схему с несколькими насосами, чтобы обеспечить гибкость обслуживания и возможность работы в режиме частичной нагрузки без снижения эффективности процесса.

Химическая и фармацевтическая промышленность

В химии и фармацевтике многоступенчатые насосы применяют для перекачки чистых и агрессивных сред, для процессов высокоточного дозирования и в системах непрерывного производства. Требования к материалам и чистоте обычно высоки, особенно в фармпроизводстве, где даже малые следы загрязнений недопустимы.

Здесь часто используют насосы с механическими уплотнениями из коррозионно-стойких материалов и с системами двойного уплотнения для предотвращения попадания агрессивных веществ в окружающую среду. Контроль за утечками, обратимая прокачка и системы мониторинга состояния оборудования — стандартные практики.

Проектирование таких узлов требует внимательного согласования с технологами по совместимости материалов и режимам эксплуатации, чтобы избежать преждевременного износа и снижения качества продукции.

Особые задачи и уникальные применения

Помимо типичных отраслей, многоступенчатые насосы применяют в узкоспециализированных задачах: гидростатические испытания, создание высокого давления для гидравлического прессования, подача теплоносителя в геотермальных установках и создание рабочих режимов в экспериментальных установках. Эти применения требуют адаптации стандартных конструкций к нестандартным нагрузкам и средам.

В гидростатическом тестировании оборудования и трубопроводов необходимо создавать стабильные высокие давления на долгие интервалы. Многоступенчатые насосы позволяют это делать экономично и компактно. В лабораторных установках применяют маленькие, но высоконапорные агрегаты, где точность регулировки и минимальные пульсации потока критичны.

Интересный пример — применение в системах для производства синтетических материалов, где давление на критических этапах процесса нужно строго поддерживать. Здесь важны малое внутреннее воздействие на среду и возможность быстрого переключения режимов без переходных гидравлических ударов.

Материалы корпуса и уплотнительные решения

Выбор материалов корпуса и уплотнений определяет долговечность и пригодность насоса для конкретной среды. Для пресной воды и нейтральных сред часто используют чугун и углеродистую сталь, для коррозионных — нержавеющую сталь 1.4401/316L или дуплексные сплавы. Абразивные среды требуют износостойких вкладок и гладких гидравлических каналов для уменьшения эрозии.

Уплотнения бывают набивными, механическими и торцевыми системами с барьерной жидкостью. Механические уплотнения обеспечивают высокую герметичность и подходят для чистых и агрессивных сред, если правильно организовать промывку и охлаждение. Для высоконапорных насосов практикуют двойные уплотнения с промежуточной камерой для контроля и циркуляции промывочной среды.

Важно предусмотреть систему контроля температуры и давления в зоне уплотнений, а также фильтрацию циркулирующей жидкости. Это значительно продлевает срок службы элементов и снижает риски аварийных разгерметизаций.

Управление, приводы и частотные преобразователи

Современные установки почти всегда оснащают частотными приводами для плавного регулирования расхода и давления. Частотники позволяют снижать энергопотребление, устранять гидравлические удары при пуске и обеспечивать точное поддержание заданных параметров. Особенно эффективны такие решения в системах с переменной нагрузкой.

Схемы управления часто реализуют как «ведущий-резервный», где один насос работает, а второй в горячем резерве. При частотном регулировании логики становятся сложнее: возможно последовательное управление ступенями насоса, оптимизация по КПД и переключение насосов для равномерного износа. В автоматике закладывают защиту по току, вибрации и температуре подшипников.

Интеграция с системами управления зданием или станции дает дополнительные преимущества: прогнозирование потребления, анализ энергозатрат и автоматическое расписание обслуживания. Это повышает надежность и снижает эксплуатационные расходы.

Подбор, гидравлические расчеты и рабочая точка

Правильный подбор многоступенчатого насоса начинается с расчета требуемого напора и расхода. Рабочая точка должна находиться близко к области максимального КПД на кривой насосной характеристики. Важно учитывать суммарные потери по трубопроводу, падение давления на арматуре и высоту подъема.

Нельзя забывать про NPSH (Net Positive Suction Head) — запас кавитации. Для многоступенчатых насосов адекватный запас NPSH особенно важен, поскольку кавитация может быстро разрушать первые ступени. Требуемый NPSH определяют по характеристике насоса и состоянию всасывающей линии.

При необходимости увеличения напора удобно ставить ступени в серию, но при этом нужно следить за совместимостью гидравлических характеристик и физическими ограничениями вала и подшипников. Для больших напоров проектируют специальные конструкции с усиленным валом и улучшенным охлаждением подшипников.

Пример расчета рабочей точки

Предположим, нужно поднять воду на 200 метров с расходом 50 м3/ч. С учётом потерь в трубопроводе, компенсируемых 20 метрами, суммарный требуемый напор составит 220 метров. Определив нужный напор и расход, проверяем на графике насосных характеристик, где выбираем модель с эффективностью в пределах 70-80 процентов и запасом по NPSH.

После выбора модели важно проверить механические ограничения: мощность двигателя, допустимая скорость вращения и условия монтажа. Если требуемый напор нельзя получить одной серией ступеней, проектируют пакет из нескольких ступеней или используют последовательно соединённые насосы. В проектной документации следует предусмотреть защиту от обратного тока и байпасную линию для аварийных ситуаций.

Такие расчёты лучше выполнять совместно с поставщиком, который предоставит реальные кривые насосов и рекомендации по регулированию. Это снижает риск выбора неподходящего агрегата и дополнительных затрат на переделку.

Сравнение одноступенчатых и многоступенчатых насосов

Разница между одноступенчатыми и многоступенчатыми агрегатами видна по конструкции и областям применения. Одноступенчатые просты, дешевле в покупке и ремонте, лучше подходят для больших подач при невысоком напоре. Многоступенчатые выигрывают там, где нужен высокий напор при умеренной подаче.

Приведу таблицу для наглядности: она кратко показывает основные отличия по ключевым параметрам и областям применения.

Параметр	Одноступенчатый	Многоступенчатый
Типичная подача	Высокая	Низкая — средняя
Типичный напор	Низкий — средний	Средний — очень высокий
Габариты	Часто компактный	Компактен при больших напорах
Стоимость	Ниже	Выше при изготовлении, экономичнее в эксплуатации при высоких напорах
Сложность обслуживания	Проще	Сложнее, требует специальных навыков

Таблица даёт общую картину, но в каждом проекте важно ориентироваться на конкретные технические требования и учитывать полный жизненный цикл оборудования.

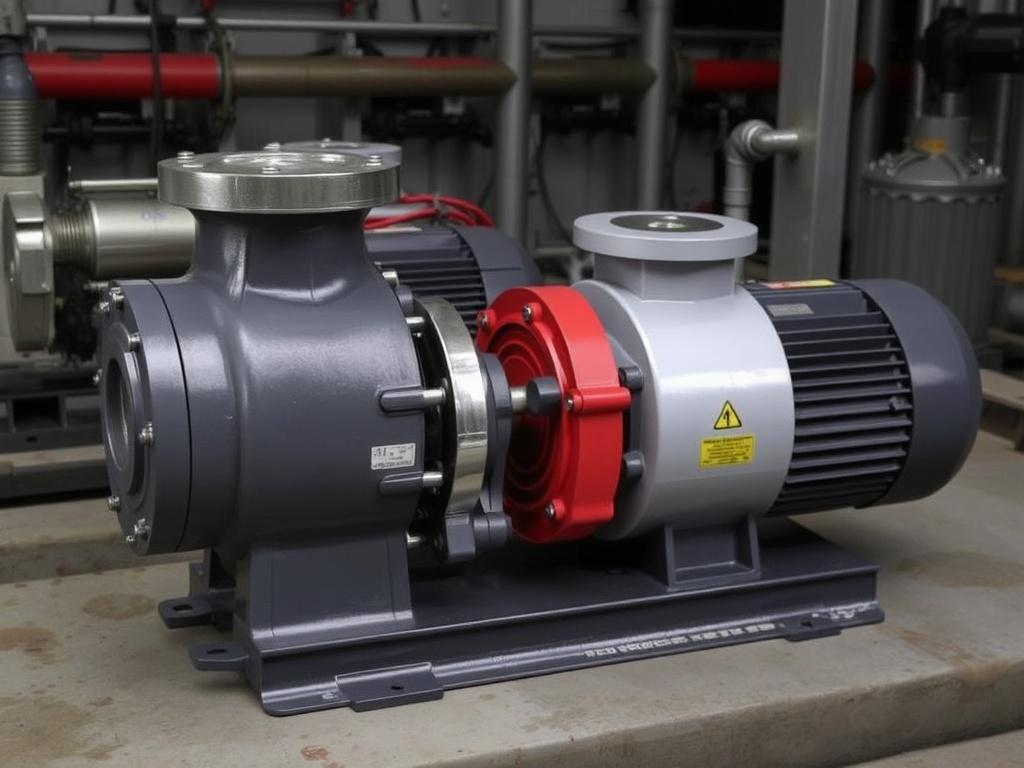

Типичные неисправности и методы их устранения

Частые проблемы у многоступенчатых насосов — кавитация, вибрации, утечки по уплотнениям и износ рабочих колес. Кавитация возникает из-за недостаточного давления на входе; она приводит к эрозии входных ступеней и быстрому падению производительности. Решение — увеличить запас NPSH, улучшить всасывающую линию и, при необходимости, снизить скорость вращения.

Вибрации часто связаны с плохой центровкой, износом подшипников или дисбалансом рабочих колес. Для диагностики применяют виброметрию и анализ спектра. Быстрое устранение проблемы — проверка люфтов, балансировка ротора и замена изношенных подшипников согласно техническим регламентам.

Утечки по уплотнениям устраняют заменой сальниковых или механических уплотнений, улучшением системы промывки и контролем качества перекачиваемой среды. Регулярная инспекция и плановое обслуживание позволяют сократить длительность простоев и продлить ресурс насоса.

Техническое обслуживание: план и рекомендации

Регулярное ТО существенно снижает риски. Рекомендую составить план, включающий еженедельные, ежемесячные и ежегодные мероприятия: проверка уровней смазочных материалов, контроль температуры подшипников, осмотр уплотнений и визуальная проверка корпуса. Периодически нужно измерять вибрации и анализировать сдвиги рабочих точек в графиках расход-напор.

Ежегодный план должен предусматривать детальную разборку, контроль состояния рабочих колес, износных вкладышей и поверхностей уплотнений. При обнаружении значительного износа стоит заменить изношенные элементы с использованием оригинальных или рекомендованных поставщиком деталей. Это часто оказывается дешевле, чем капитальный ремонт с заменой нескольких узлов одновременно.

Хранение запасных частей и наличие чек-листа для быстрого ремонта помогают сократить время простоя. Важно обучить персонал процедурам безопасной остановки и контроля параметров при запуске после ремонта.

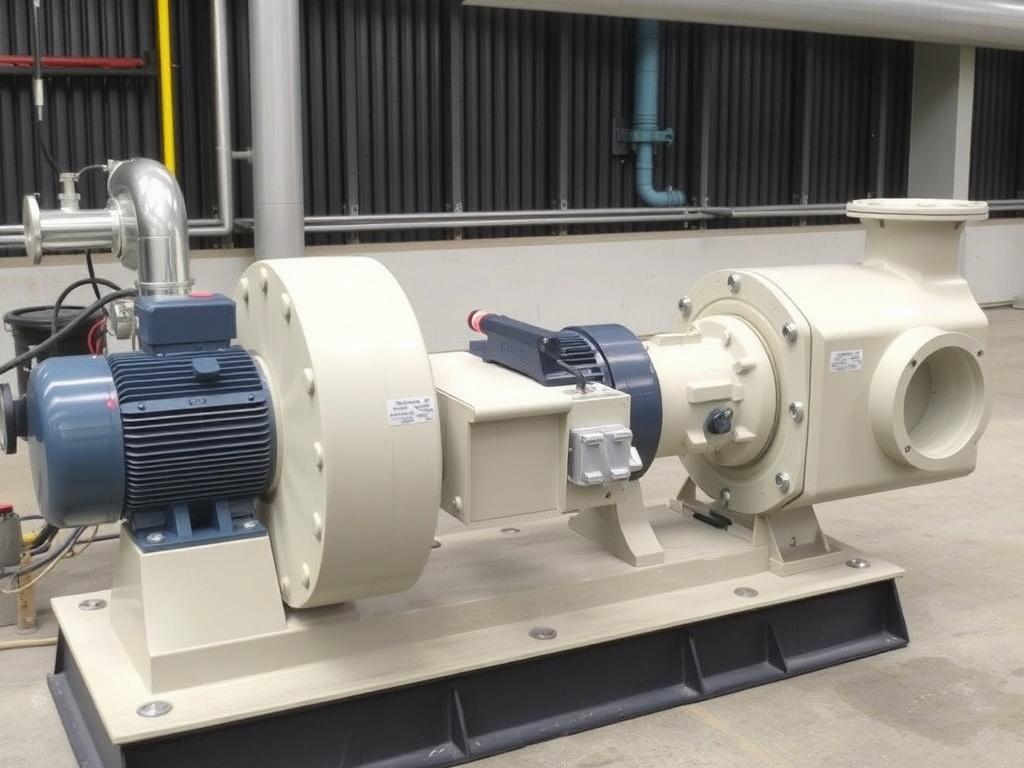

Монтаж и ввод в эксплуатацию

Правильный монтаж — половина успешной эксплуатации. Фундамент должен быть ровным и изготовленным из бетона с анкерными болтами, соответствующими моментам нагрузки от насоса и двигателя. Неправильная центровка приводит к повышенному износу подшипников и сокращению ресурса уплотнений.

Всасывающая линия должна быть минимальной длины, с прямолинейным входом в насос и без резких сужений. На всасывании рекомендовано ставить фильтр и обратный клапан, на нагнетании — манометр и предохранительный клапан. При запуске нужно соблюдать режимы прогрева и плавного увеличения частоты вращения.

Приёмка оборудования включает проверку всех соединений, прокачку насоса, замер тока двигателя и верификацию рабочего графика. Только после прохождения всех тестов и согласования с проектной документацией насос можно вводить в штатную эксплуатацию.

Экономическая оценка и критерии выбора

При выборе насоса важна не только первоначальная стоимость, но и суммарные расходы за весь период эксплуатации. Высокоэффективный многоступенчатый насос может иметь большую цену, но за счёт меньших потерь и снижения затрат на электроэнергию окупиться в короткие сроки. Окупность зависит от интенсивности работы и стоимости электричества.

Оценивайте затраты в разрезе LCC — life cycle cost: покупка, монтаж, обслуживание, замена деталей и энергопотребление. Для предприятий с круглосуточной эксплуатацией экономия на энергии часто перевешивает разницу в цене при покупке. В проектах с редкими циклами работы важнее простота обслуживания и минимальные капитальные затраты.

Помимо стоимости учитывайте доступность сервиса и запасных частей, наличие локальных представителей производителя и возможности модернизации, например установки частотного привода в будущем. Это снижает риски и гибко адаптирует систему под меняющиеся требования.

Практические примеры из моего опыта

В одном из проектов по реконструкции котельной я участвовал в подборе двух многоступенчатых насосов питательной подачи. Задача была нетривиальная: обеспечить подачу воды на напор более 180 метров и при этом минимизировать габариты и шум. Мы выбрали вертикальные многокорпусные насосы с частотным приводом, что позволило уменьшить площадь котельной и добиться плавного регулирования нагрузки.

Другой пример — модернизация системы опреснения на небольшом прибрежном предприятии. Производство страдало из-за частых коррозионных проблем. При замене основного насоса мы перешли на конструкцию из дуплексной стали, установили двойное механическое уплотнение с барьерной камерой и организовали регулярную промывку. Это снизило простои и увеличило ресурс мембран.

Из личной практики отмечу, что удачные проекты получаются тогда, когда инженер тесно сотрудничает с технологом и поставщиком. Это экономит время на корректировках и предотвращает типичные ошибки при подборе уплотнений и материалов.

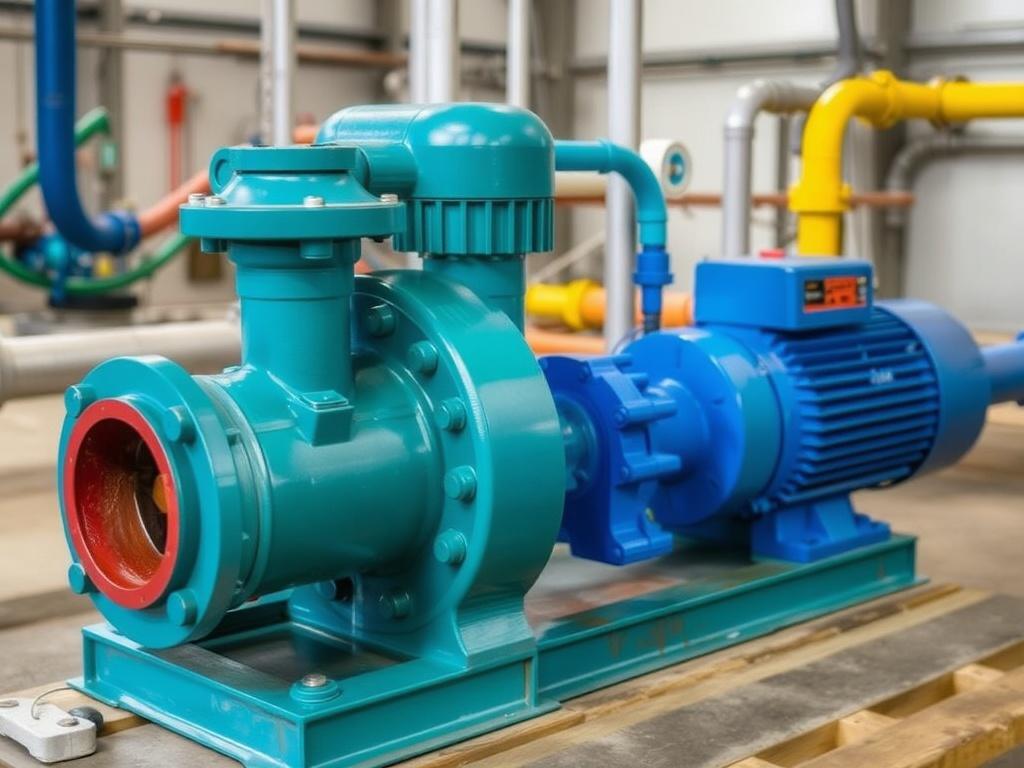

Советы практикующим инженерам и операторам

Совет первый: не недооценивайте всасывающую линию. Плохое всасывание — частая причина раннего выхода из строя. Дайте насосу достаточно «ласкового» входа, минимизируйте турбулентность и устанавливайте фильтры на всасывании. Это простое действие продлит ресурс и снизит риск кавитации.

Совет второй: следите за рабочей точкой. Насосы любят работать в области оптимального КПД. Частые отклонения в сторону меньшей или большей подачи приводят к дополнительному износу. Используйте частотные приводы или байпасные схемы для поддержания стабильности.

Совет третий: инвестируйте в системы мониторинга. Датчики вибрации, температуры подшипников и давления дают ранние индикаторы того, что что-то идет не так. Предиктивное обслуживание часто обходится дешевле срочного ремонта и экономит простои.

Краткий обзор современных трендов

Развитие материалов и технологий привело к расширению области применения многоступенчатых насосов. Появились модификации с более высокими частотами вращения, улучшенными гидравлическими профилями рабочих колес и новыми покрытиями, повышающими коррозионную стойкость. Это расширяет возможности использования в агрессивных и сложных средах.

Другой тренд — интеграция с цифровыми системами управления и промышленным интернетом вещей. Аналитика данных о состоянии оборудования позволяет оптимизировать режимы работы, планировать ТО и прогнозировать возможные отказы. Это особенно важно для удаленных объектов, где быстрый доступ к сервису ограничен.

Наконец, внимание к энергоэффективности и экологии стимулирует использование многоступенчатых решений в тех задачах, где они дают меньшие потери по сравнению с альтернативами. Это сочетается с развитием возобновляемых источников энергии и гибких схем регулирования.

Что учитывать при проектировании насосной установки

При проектировании учитывайте не только гидравлику, но и условия монтажа, шумовые требования, возможность доступа для обслуживания и требования по безопасности. Продумайте места расположения датчиков и точки для отбора проб, предусмотреть байпасные и аварийные линии. Это облегчит эксплуатацию и снизит риски простоя.

Важно также предусмотреть пространственную схему резервирования: работают ли насосы в параллели, какой режим переключения при отказе, где расположены запорные и обратные клапаны. Предусмотрите возможность расширения установки, чтобы в будущем добавить насос без серьезной переделки трубопроводов.

Проектируйте с запасом по мощности и напору, но не чрезмерным, чтобы не потерять эффективность. Оставьте место для проведения плановых работ и для хранения запасных частей на объекте. Эти практические детали экономят время и деньги при эксплуатации.

Итоги и практические рекомендации

Многоступенчатые насосы — универсальный инструмент для задач, где нужен высокий напор и стабильная подача. Они применяются в энергетике, нефтегазе, водоснабжении, опреснении, химии и многих других отраслях. Правильный выбор конструкции, материалов и схемы управления обеспечивает надежную и экономичную работу в течение десятилетий.

При проектировании и эксплуатации уделяйте внимание всасывающей линии, запасу NPSH, качеству уплотнений и программам технического обслуживания. Интеграция с частотными приводами и системами мониторинга повышает эффективность и снижает риски аварий. Работайте в тандеме с поставщиком и технологом, чтобы получить оптимальное решение с минимальными рисками.

Наконец, практический подход и регулярная профилактика чаще всего дают лучший экономический эффект, чем попытки сэкономить на первоначальной комплектации. В долгосрочной перспективе правильный насос и грамотная эксплуатация окупаются за счёт снижения энергозатрат, меньшего числа ремонтов и стабильного качества технологического процесса.
