Многоступенчатые насосы для повышения давления воды: как они работают и как выбрать правильный усилитель

В современном водоснабжении часто встречается одна и та же задача: как поднять давление так, чтобы душ работал уверенно, системы отопления не задыхались, а производственные линии не теряли производительность. В таких ситуациях на сцену выходят многоступенчатые насосы для повышения давления воды — компактные устройства, способные обеспечить высокий напор при относительно небольших расходах. В этой статье мы разберём принцип их работы, конструкции, нюансы подбора и монтажа, а также частые ошибки, которые дорого обходятся в эксплуатации. Текст написан практиком: я опираюсь как на технические принципы, так и на реальные случаи из практики монтажа и сервисного обслуживания.

Принцип работы: почему несколько ступеней лучше одной

Сердце многоступенчатого насоса — последовательно соединённые рабочие колёса, каждое из которых даёт часть давления. Жидкость последовательно проходит через несколько импеллеров, и давление на выходе суммируется, что позволяет достичь высокого напора без чрезмерного увеличения диаметра рабочего колеса. Такой подход выгоден в ситуациях, когда требуется поднять воду на большую высоту или преодолеть значительные гидравлические потери в трубопроводе. Кроме того, за счёт распределения нагрузки по ступеням достигается более равномерная работа и меньшая вероятность кавитации при правильно организованной подаче.

Важно понимать отличие между насосами, ориентированными на напор, и теми, кто рассчитан на большой расход. Многоступенчатые машины чаще выбирают там, где критичен именно напор: подача воды в высокие здания, теплообменные контуры котельных, подпитка промышленного оборудования. При этом их гидравлическая характеристика допускает работу в широком диапазоне расходов, но эффективность зависит от того, насколько верно подобрана точка работы относительно графика производителя. Неправильный подбор означает избыточный износ и лишние энергозатраты.

Конструктивные элементы и материалы

Типичная конструкция включает корпус, вал, ряд импеллеров и диффузоров, механические уплотнения и систему подшипников. Корпус выполняет функцию направляющей и одновременно компенсирует осевые силы, возникающие при работе; в некоторых моделях предусмотрены специальные упоры для восприятия осевой нагрузки. Импеллеры обычно закрытого типа, что повышает эффективность и снижает вероятность попадания крупных примесей. Материалы выбирают в зависимости от среды: чугун для общего водообеспечения, нержавеющая сталь для агрессивных или пищевых сред, бронза — в морских условиях.

Особое внимание уделяется уплотнениям и подшипникам, поскольку именно они определяют ресурс агрегата при интенсивной эксплуатации. Механические сальники современных конструкций выдерживают значительные перепады давления и минимизируют протечки, но требуют контроля чистоты жидкости и сохранения смазки. Подшипниковые узлы зачастую разделяются на радиальные и опорные, с возможностью подшипникового уплотнения для компенсации осевых нагрузок. Для тяжёлых условий применяют отдельный подшипниковый корпус с масляной ванной и системой охлаждения.

Где применяются такие насосы: типичные сценарии

Основные сферы применения — повышение давления в жилых и коммерческих зданиях, подпитка котельных контуров, подпитка технологических линий на производстве и системы полива. В многоэтажных домах такие установки решают проблему низкого напора на верхних этажах, обеспечивая стабильную подачу даже при пиковых нагрузках. На промышленных объектах их используют для питания моек, технологических установок и котлов, где важен постоянный напор и чистота потока. Кроме того, их применяют в системах пожаротушения, где требуется быстрый набор необходимого давления.

Иногда применяют каскадную схему: несколько насосов работают попеременно или параллельно для обеспечения резервирования и плавного регулирования. Такая схема повышает надёжность системы и упрощает обслуживание: один агрегат можно вывести на ремонт, не останавливая процесс. Для сельского хозяйства многоступенчатые насосы выгодны при необходимости подачи воды на большие расстояния или на возвышенности, где одиночный насос не справится с требуемым напором. В ряде случаев они заменяют сложные гидравлические сети, упрощая архитектуру системы подачи воды.

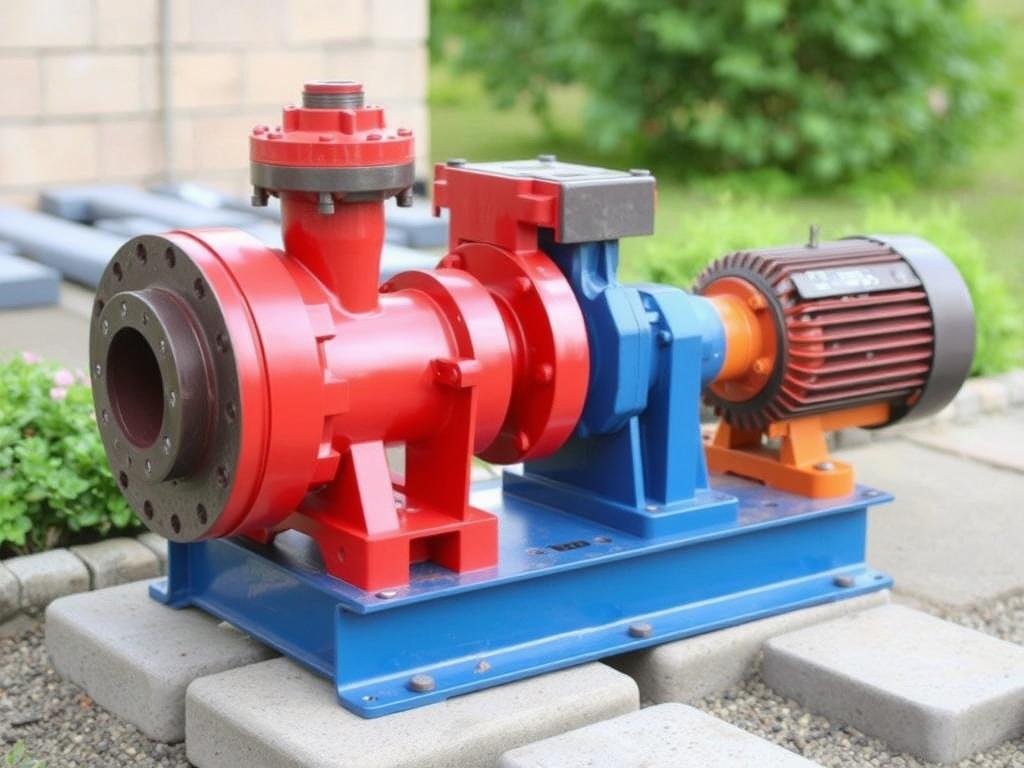

Горизонтальные и вертикальные исполнения: плюсы и минусы

Горизонтальные многоступенчатые насосы удобны в обслуживании: доступ к механическим элементам проще, и конструкция обычно более компактна при одинаковой мощности. Их предпочитают там, где есть достаточная площадь для установки и возможность организовать свободный доступ для ремонта. Вертикальные модели экономят место в плане пола и часто ставятся в колодцах или в помещениях с ограниченной строительной площадью. Они компактнее по плану, но сервис требует специализированного подъёмного оборудования.

Каждый тип имеет свои особенности по монтажу: горизонтальные требуют прочного фундамента и точной выверки по горизонтали, а вертикальные — надёжной опоры на опорной плите и контроля за выравниванием в осевой линии. При выборе стоит учитывать доступ к части, ответственной за замены сальников и подшипников: в горизонтальных исполнениях это обычно проще. При работе в труднодоступных местах лучше ориентироваться на модификации с дистанционным обслуживанием или лёгкими сменными узлами.

Как правильно подбирать насос: пошаговый подход

Первый шаг — определить требуемую подачу и суммарный напор. Подача измеряется в кубометрах в час или литрах в минуту; напор складывается из вертикального подъёма, потерь в трубах и местных сопротивлений. Второй шаг — расчёт потерь давления в трубопроводе: учитывают длину, диаметр, количество фитингов и расход в системе. Это важно, потому что совсем не редкость, когда проектировщики недооценивают гидравлические потери и выбирают насос, не способный создать нужный напор при требуемой подаче.

Третий шаг — обращение к паспортным характеристикам производителя и выбор модели, у которой кривая характеризуется оптимальным КПД вблизи требуемой точки работы. Стоит закладывать запас по напору на случай увеличения сопротивлений в будущем и учитывать NPSH (минимально необходимый напор на всасывании), чтобы избежать кавитации. Четвёртый шаг — выбор привода и системы управления: частотный преобразователь даёт возможность плавной регулировки и экономии электроэнергии за счёт подстройки под фактическую нагрузку.

Пример расчёта: сколько стадий нужно для 40 метров подъёма

Предположим, требуется обеспечить подачу 5 кубометров в час на высоту 40 метров при учёте потерь 5 метров в трубопроводе. Суммарный требуемый напор составит 45 метров. Если одна ступень насоса даёт 10 метров при данной подаче, потребуется минимум пять последовательно соединённых ступеней. На практике принято закладывать запас 10–15 процентов для компенсации старения оборудования и возможного увеличения потерь. Кроме того, при выборе модели учитывают кривую эффективности и выбирают ступенчатую конфигурацию, где каждая ступень работает в близком к оптимуму режиме.

Такой расчёт — упрощённый пример, полезный для понимания принципа. В реальной задаче анализируют также динамические характеристики системы, пусковые нагрузки, пиковые пики потребления и требования к аварийному резервированию. Если есть возможность, лучше произвести экспериментальную проверку на объекте с использованием временного стенда или смоделировать систему с помощью гидравлического ПО. Это снижает риск неверного выбора и дополнительных затрат в будущем.

Электропривод и системы управления

На современных установках широко применяют приводы с частотным регулированием, позволяющие плавно менять скорость ротора и, соответственно, расход и напор. Это один из самых эффективных способов экономить энергию при переменных нагрузках — привод подстраивается под потребность, а не поддерживает избыточный напор. Управление может быть как простым, по датчику давления, так и сложным, с логикой распределения нагрузки между несколькими насосами, учётом временных графиков потребления и дистанционным мониторингом. Наличие панели управления также упрощает обслуживание: можно автоматически запускать циклы промывки, проводить тесты и регистрировать аварии.

При выборе частотника важно учитывать условия эксплуатации: диапазон температур, пусковой момент, возможность работы с частыми старт-стоп циклами и помехозащищённость. Частотные преобразователи требуют точной настройки параметров двигателя и обратной связи, иначе можно получить повышение вибрации и ускоренный износ подшипников. Рекомендуется применять защиту по току и по вибрации, а также интегрировать систему контроля потока для предотвращения работы всухую.

Монтаж и ввод в эксплуатацию: практические рекомендации

Установка должна начинаться с подготовки фундамента или опорной плиты: поверхность обязана быть ровной, прочной и виброизолированной при необходимости. Неправильная выверка приводного узла — одна из частых причин быстрых поломок, поэтому следует использовать уровни и шаблоны производителя при установке. Также важна грамотная разводка труб: входной патрубок не должен создавать завихрений, а длина прямого участка перед насосом должна соответствовать рекомендациям, чтобы обеспечить равномерный вход потока. Отдельное внимание уделите организации дренажа и местам отбора для контроля и замера параметров.

При вводе в эксплуатацию важно постепенно подать питание и влажность, проверить направление вращения вала и наличие утечек. Перед запуском насосы следует заполнить жидкостью и удалить воздух из полости для предотвращения сухого хода. Рекомендуется делать несколько пробных запусков под нагрузкой с мониторингом токов, вибрации и температуры подшипников. После стабилизации параметров — провести запись и при необходимости скорректировать настройки частотника и аварийные пороги.

Обслуживание и регулярные проверки

Регламентное обслуживание включает проверку уплотнений, уровень масла в подшипниках, состояние сальников, чистоту фильтров и состояние электрических подключений. Частота проверок зависит от режима эксплуатации, но базовый график — ежемесячная визуальная инспекция, квартальная проверка основных параметров и годовой капитальный осмотр. Важно фиксировать все замеченные отклонения: даже небольшая тревога по вибрации или по перегреву может предвещать более серьёзную неисправность. Для промышленных систем полезно вести журнал обслуживания с указанием заменённых деталей, параметров замеров и замечаний по работе.

Диагностика включает замеры вибрации, анализ тока двигателя и тестирование на герметичность. В современных установках применяют датчики температуры и вибрации, подключённые к системе мониторинга, которая выдаёт предупреждения при превышении порогов. При появлении избыточного шума следует проверить балансировку ротора и состояние подшипников. При обнаружении течи механического уплотнения лучше немедленно остановить агрегат и произвести замену, поскольку длительная эксплуатация с утечкой ускорит разрушение других узлов.

Кавитация: симптомы и способы борьбы

Кавитация проявляется как характерный шум, вибрация и падение производительности насоса; при длительном воздействии она разрушает поверхность рабочих колёс. Основная причина — недостаточный напор на всасывании, когда давление в месте всасывания падает ниже давления парообразования жидкости. Для борьбы с кавитацией важно обеспечить запас NPSH, уменьшить скорости в участках с местными сопротивлениями и при необходимости поднять уровень жидкости на всасывании или сократить длину всасывающего трубопровода. В ряде случаев помогает изменение конфигурации труб или установка компенсирующих емкостей.

Практическое решение часто начинается с анализа всасывающей линии: убрать лишние изгибы, увеличить диаметр трубы, установить ограничительные устройства на входе и проконтролировать наличие воздушных пробок. Если кавитация возникает при пиковых нагрузках, стоит пересмотреть режимы работы и применить накопительные баки или резервирование насосов. При проектировании важно учитывать температуру жидкости: с ростом температуры потребность в NPSH увеличивается, и это должно быть заложено в расчёт заранее.

Частые ошибки при проектировании и эксплуатации

Одна из типичных ошибок — подбор слишком мощного насоса «про запас», что приводит к работе далеко от оптимальной точки и к большим энергозатратам. Ещё одна распространённая ошибка — пренебрежение расчётом потерь в трубопроводе, из-за чего выбранный насос не обеспечивает требуемого напора на месте. Ошибки монтажа, такие как неверная выверка по горизонтали или плохая развязка вибраций, также часто становятся причиной преждевременных поломок. Недостаточное внимание к качеству воды — ещё один фактор риска: твердые частицы, химически агрессивная среда или органические отложения быстро сокращают ресурс уплотнений и импеллеров.

Чтобы избежать этих проблем, рекомендую всегда просить у поставщика полные паспортные данные и кривые характеристики насоса, требовать расчёта потерь у инженера и предусматривать системы мониторинга. На этапе монтажа стоит применять контрольные измерения пусковых токов и вибрации, а также проводить пробные запуски в различных режимах. Если вы работаете с нестандартной средой, согласуйте материалы и покрытия с производителем, чтобы избежать внезапных коррозионных проблем.

Материалы и коррозионная стойкость

Выбор материалов зависит от качества перекачиваемой жидкости и условий эксплуатации. Для питьевой воды предпочтительны материалы, не влияющие на вкус и не выделяющие вредных ионов, чаще всего нержавеющая сталь марки AISI 304 или 316. В морской воде и агрессивных средах необходима более стойкая нержавеющая сталь или специальные сплавы, а иногда — полимерные покрытия для защиты корпуса и рабочих колёс. Коррозионная стойкость также зависит от температуры и присутствия растворённых газов, поэтому важно учитывать все параметры среды перед выбором материала.

Для областей с жесткой водой или абразивными частицами применяют уплотнения и подшипники с повышенной защитой, а импеллеры делают из бронзы или высокопрочных композитов. В некоторых случаях целесообразно применять защитные вставки и фильтры на всасывании, чтобы минимизировать износ. Рекомендуется также предусмотреть допустимый уровень содержания кислорода и солей, поскольку они существенно влияют на скорость коррозии.

Экономика: как считать окупаемость установки

Оценка экономической эффективности начинается с анализа энергопотребления и сравнения альтернатив: замена старого агрегата на современный с частотным регулированием часто окупается за счёт снижения затрат на электроэнергию. При расчёте окупаемости учитывают стоимость оборудования, монтажа, регулярного обслуживания и запасных частей, а также потенциальные потери производства при простоях. Важно посмотреть не только на первоначальную цену, но и на total cost of ownership — совокупную стоимость владения за период работы. Часто более дорогой насос с более высоким КПД оказывается выгоднее по суммарным затратам.

Приведу упрощённый пример: если новый насос с частотным приводом экономит 20 процентов электроэнергии и при текущих тарифах экономия составляет от 3 до 6 тысяч рублей в месяц, то инвестиция в оборудова

ние окупится за несколько лет. При этом нужно учитывать реальные рабочие часы и сезонность нагрузки, а также возможные дополнительные выгоды: уменьшение числа аварий, снижение затрат на ремонт и меньшее потребление запасных частей. Все эти компоненты складываются в реальную экономику проекта.

Качество воды и подготовка: фильтры, системы умягчения

Чистота перекачиваемой жидкости существенно влияет на ресурс насоса. Частицы грязи и песка ускоряют износ импеллеров и уплотнений, а жесткая вода провоцирует образование солевых отложений и биоплёнки. Для продления срока службы рекомендуется установка сетчатых фильтров на всасывании и, при необходимости, систем умягчения или обезжелезивания. Особенно важна подготовка воды для установки в котельных и системах горячего водоснабжения, где образование отложений приводит к снижению эффективности и увеличению затрат на энергию.

Фильтры нужно регулярно промывать и поддерживать в рабочем состоянии: мы не раз сталкивались с ситуациями, когда отказ одного простого фильтра приводил к серьёзной поломке дорогостоящего насоса. Инструментом контроля служат регулярные лабораторные анализы воды и визуальный осмотр. При наличии органических примесей целесообразно предусмотреть профилактическую обработку и системы поддержания чистоты, особенно в тепловых контурах.

Параллельная и последовательная работа насосов

Насосы можно соединять параллельно для увеличения расхода и последовательно для увеличения напора. В параллельной схеме каждый агрегат работает на одном и том же напоре, а суммарный расход равен сумме расходов; это полезно для резервирования и гибкого управления нагрузкой. Последовательное соединение применяется, когда одна машина не может обеспечить требуемый напор; таким образом наращивание ступеней можно реализовать внешним способом путем последовательного включения насосов. Оба подхода требуют грамотной гидравлической схемы и контрольных клапанов для предотвращения обратных потоков и гидравлических ударов.

При параллельной работе важно обеспечить одинаковые характеристики насосов и корректную систему запуска, чтобы не допустить хронической перекачки через один агрегат. Для последовательного включения нужно следить за допустимыми значениями давления на промежуточных узлах и использовать реле давления для защиты от перегрузок. В промышленности распространены комбинированные схемы с автоматикой, позволяющей плавно распределять нагрузку и обеспечивать аварийное переключение.

Контроль качества установки и документация

Перед сдачей системы в эксплуатацию важно иметь полную техническую документацию: паспорта насосов, графики характеристик, схемы монтажа и протоколы испытаний. Это облегчает последующее обслуживание и ускоряет поиск причин неисправностей. Рекомендую оформить инструкцию для персонала, где описаны базовые операции по запуску, действия при авариях и контакты сервисных служб. Наличие протоколов измерений при вводе в эксплуатацию поможет понять, что именно произошло в случае отклонений от номинальных параметров.

Документы также полезны при взаимодействии с гарантийным сервисом: большинство производителей требует доказательства корректной эксплуатации и соблюдения монтажных инструкций. Для крупных объектов полезно вести электронный реестр с датами профилактики, заменой деталей и результатами измерений. Это экономит время и деньги при обслуживании и продлевает срок службы оборудования.

Личный опыт: случай из практики

Однажды на объекте в пятиэтажном жилом доме мне пришлось решать проблему регулярных жалоб на слабый напор на четвёртом и пятом этажах. После обследования выяснилось, что установленный один крупный насос работал далеко от своей оптимальной точки, а разводка труб имела избыточные местные сопротивления. Вместо простого увеличения мощности я предложил заменить агрегат на многоступенчатую модель с частотным приводом и переработать участки трубопровода. Результат превзошёл ожидания: верхние этажи получили стабильный напор, потребление электроэнергии снизилось, а шум в машинном отделении уменьшился.

Этот пример показывает, что грамотный подход часто даёт лучший результат, чем попытка решить проблему «больше мощности». Дополнительный эффект дали простые меры: установка сетчатых фильтров, балансировка стояков и корректная настройка автоматики. Клиент получил надежную систему с минимальными эксплуатационными затратами, а мы — ценный опыт адаптации решений под реальные условия.

Таблица: ориентировочные диапазоны расходов и напоров для типичных задач

Советы по покупке и отношения с поставщиком

Покупая насос, обращайте внимание не только на цену, но и на доступность запчастей, срок гарантийного обслуживания и наличие сервисных центров поблизости. Полезно требовать от поставщика тестовые графики на реальный расход и напор, а не только паспортные данные. Уточняйте условия поставки: комплектность, наличие контроллера, датчиков давления и температур. Наконец, не пренебрегайте обучением персонала: правильный эксплуатационный режим и знание базовых приёмов диагностики заметно увеличивают срок службы установки.

Если есть возможность, договоритесь о шеф-монтаже со стороны производителя или официального представителя: это уменьшит риск ошибок при вводе в эксплуатацию. При выборе бренда ориентируйтесь на проверенные решения и отзывы реальных эксплуатационников, а не только на рекламные материалы. Дополнительный плюс — наличие программ обслуживания и контрактов с обзорами состояния оборудования, которые дают уверенность в бесперебойной работе системы.

Тенденции и перспективы: цифровизация и энергоэффективность

Развитие цифровых технологий привело к появлению «умных» насосов с диагностикой в реальном времени, возможностью удалённого мониторинга и интеграцией в системы управления зданием. Такие решения упрощают обслуживание: датчики собирают информацию о вибрации, температуре и потреблении энергии, а аналитика помогает предсказывать поломки. Повышение энергоэффективности остаётся ключевым вектором развития: производители активно работают над улучшением гидравлических схем, применяют более точные расчёты и новые материалы для снижения потерь.

В ближайшие годы ожидать можно более широкого внедрения систем с адаптивным управлением, которые будут автоматически выбирать оптимальные сценарии работы в зависимости от текущей загрузки и прогнозов потребления. Это позволит ещё сильнее снизить операционные расходы и повысить надёжность. Для владельцев и проектировщиков это означает необходимость учитывать цифровые интерфейсы и совместимость с существующей инфраструктурой при выборе оборудования.

Надеюсь, эта статья помогла понять, как правильно подойти к выбору и эксплуатации многоступенчатого насоса для повышения давления воды, какие факторы критичны и на что обращать внимание при проектировании и монтаже. Практика показывает, что грамотное сочетание технических расчётов, корректного монтажа и регулярного обслуживания даёт долговечную и экономичную систему подачи воды. Если вы готовите конкретный проект, ориентируйтесь на реальные измерения и не бойтесь привлекать специалистов для первичного пуска и наладки оборудования.
