Многоступенчатые насосы для систем пожаротушения: как выбрать, установить и эксплуатировать правильно

Многоступенчатые насосы для систем пожаротушения занимают ключевое место в защите крупных объектов. От выбора правильной конструкции и грамотной установки зависит не только работоспособность установки, но и безопасность людей и сохранность имущества. В этой статье я подробно расскажу о принципах работы таких насосов, о нормативах, которые нужно соблюдать, о тонкостях монтажа и о практических нюансах эксплуатации. Текст содержит реальные рекомендации, примеры и полезные списки для инженера и проектировщика.

Что представляет собой многоступенчатый насос и почему он востребован в пожаротушении

Многоступенчатый насос — это агрегат, в котором жидкости сообщают энергию последовательно через несколько рабочих колес. Каждая ступень добавляет часть напора, в итоге получается высокий общий напор при относительно компактных габаритах. Для систем пожаротушения это важно: часто требуется обеспечить высокое давление при больших высотах подачи и длинных магистралях. Кроме того, многоступенчатые насосы удобны в монтаже в помещениях с ограниченной площадью, так как они могут быть вертикальными или компактными горизонтальными.

В пожаротушении предъявляют особые требования к надежности и быстрому пуску насосов. Насосы должны обеспечивать нужное давление у оросителей и гидрантов в считанные секунды после срабатывания сигналов. Многоступенчатая конструкция обеспечивает стабильную характеристику на рабочей точке и позволяет точнее подбирать насос под требования объекта. При этом важно помнить, что высокая оборотистость и множество ступеней требуют внимательного подхода к NPSH и допустимым режимам работы, чтобы избежать кавитации.

Конструкция и принцип работы: что важно знать проектировщику

В основе конструкции лежат рабочие колеса, размещенные на одном валу с промежуточными направляющими аппаратами или без них, в зависимости от типа. Каждая ступень увеличивает давление на жидкости, а суммарный напор возрастает пропорционально числу ступеней и их геометрии. Важна точная балансировка и соединение ступеней, потому что несоосность приводит к вибрациям и ускоренному износу подшипников. Также конструкция влияет на габариты, вес и удобство обслуживания, что особенно заметно при вертикальных моделях, где доступ к ступеням ограничен.

В многоступенчатых устройствах различают радиальные и полурядные импеллеры, а также разные схемы корпуса: концентрические и секционные. Радиальные импеллеры эффективны для высокого напора при сравнительно небольших расходах, что типично для пожарных установок с требованием давления на верхних уровнях здания. Конструктивные решения влияют на КПД и рабочий диапазон. При подборе важно учитывать расход на пожарном гидранте и требуемое давление в самом удаленном или самом высоком оросителе.

Виды и модификации, применяемые в установках пожаротушения

Среди многоступенчатых насосов встречаются вертикальные inline, вертикальные многокаскадные и горизонтальные секционные варианты. Inline-насосы экономят место и упрощают монтаж трубопроводов, так как всасывающая и напорная патрубки находятся на одной оси. Вертикальные многокаскадные обычно используются в ограниченных помещениях и при необходимости создания высокого напора. Горизонтальные агрегаты проще в обслуживании, их легче монтировать на фундамент и выравнивать, но они занимают больше площади.

Также встречаются модификации с разными приводами: электрические с прямым приводом, через сцепление, а также с дизель-генератором для автономного запуска. Для пожаротушения часто используются комплекты с дизельными двигателями, которые обеспечивают работу при отключении сети. При этом дизельный привод требует отдельного внимания к системе запуска, резервированию топлива и регулярному обслуживанию. Важно заранее предусмотреть условия хранения и вентиляции помещения для дизель-агрегата.

Ключевые параметры при выборе насоса

При выборе учитывают требуемый расход, суммарный напор, рабочую точку и запас по напору. Для проектирования значения расхода и давления вычисляют на основании расчетного сценария пожара и норм специфичных для объекта. Кроме того, проверяют NPSH available на всасывающей линии и сравнивают с NPSH required, указанным в паспортных данных насоса, чтобы избежать кавитации. Еще одним важным параметром является КПД: высокий КПД снижает затраты на энергию и тепловую нагрузку.

Материал изготовления рабочей части и корпуса влияет на стойкость к коррозии и механическим нагрузкам. Нержавеющие стали и специальные покрытия применяют на объектах с агрессивной средой или в морской зоне. Число ступеней и геометрия рабочие колес подбираются так, чтобы рабочая точка была ближе к лучшим условиям работы насоса. Наконец, обращают внимание на габариты, вес и доступ для обслуживания, поскольку эти факторы влияют на стоимость монтажа и сроки ввода в эксплуатацию.

Типичные характеристики и их диапазоны

Ниже приведена упрощенная таблица с типичными значениями, используемыми при выборе насосов для зданий разного назначения. Эти данные служат ориентиром, но всегда требуют уточнения под конкретный проект и нормативы.

Тип объекта	Расход, л/с	Напор, м	Частота вращения, об/мин
Жилое здание средней высоты	20-50	70-150	1450-2900
Торговый центр, склад	50-200	80-180	1450-2900
Высотное здание, промышленный объект	100-500	150-400	1450-2900

Нормативы и правила, которые нужно учитывать

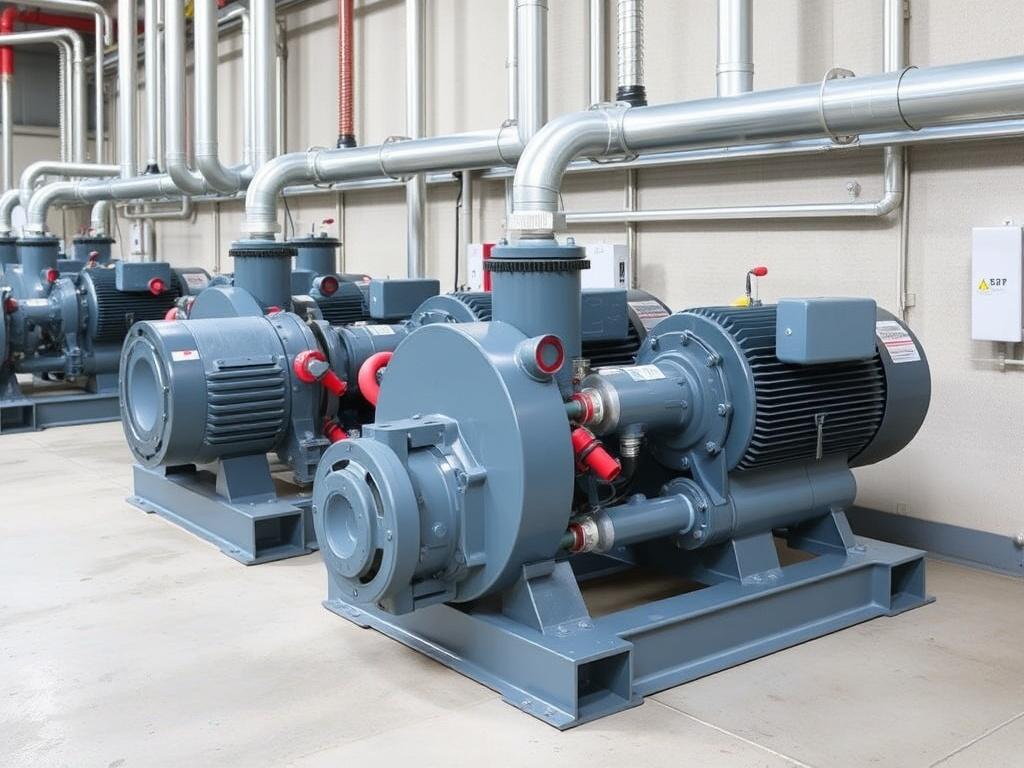

Проектирование и установка насосов обязаны соответствовать действующим стандартам и нормативам. Международно признанные документы, такие как NFPA 20 и EN 12845, определяют требования к производительности, испытаниям и контролю пожарных насосов. В России и странах СНГ применяют ГОСТы и СП, которые описывают особенности расчета и монтажа. Знание нормативов помогает избежать проблем при приемке и гарантирует, что система выдержит реальную нагрузку в аварийной ситуации.

Нормативные документы дают рекомендации по объему испытаний, наличию резервирования и скорости пуска агрегатов. Они также описывают допустимые режимы работы, требования к монтажу трубопроводов и защитным устройствам. При проектировании обязательно учитывать требования к удаленности насосного помещения от потенциальных источников пожара и к обеспечению доступа для обслуживания. Несоблюдение норм часто приводит к отказам на приеме или к необходимости дорогих доработок в период эксплуатации.

Особенности монтажа и требования к насосному помещению

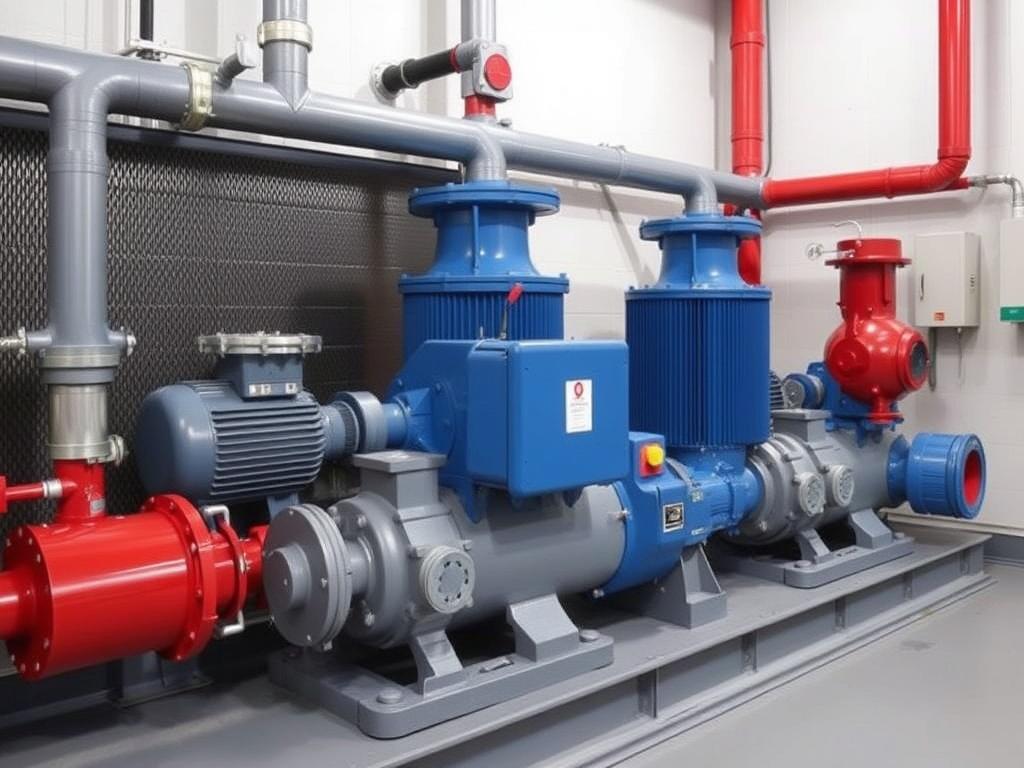

Насосное помещение должно обеспечивать доступ для обслуживания, защиту от замерзания и достаточную вентиляцию. В проекте закладывают удобное расположение патрубков, минимальные изгибы на всасывающей линии и корректную систему опор и фундамента. Важно предусмотреть магнитные и механические крепления, которые исключат сдвиг и перекос при запуске. При монтаже также учитывают удобство снятия верхних крышек и доступа к уплотнениям.

При размещении насосов стоит избегать длинных всасывающих линий с большим количеством фитингов и подъемов. Вакуум и потеря давления на всасывании напрямую влияют на работу насоса и риск кавитации. Необходимо предусмотреть фильтры, запорную арматуру и обратные клапаны, которые позволят безопасно остановить и обезопасить установку. На этапе монтажа также стоит предусмотреть измерительные точки давления и возможность подключения приборов контроля.

Трубопроводы, сужения и влияние на рабочую точку

Конфигурация трубопроводов определяет гидравлические потери и местоположение рабочей точки. Каждое сужение, изгиб или изменение направления увеличивает сопротивление и требует дополнительных потерь напора. При проектировании учитывают коэффициенты потерь на переходы и длину трубопроводов, чтобы правильно подобрать насос. Особенно важно правильно рассчитывать сопротивления на всасывающей линии, поскольку они напрямую связаны с NPSH available.

Избегайте чрезмерной экономии на диаметрах труб, поскольку это увеличит потери и потребление энергии. Часто я видел проекты, где чтобы сэкономить на металлургии, ставили трубы меньшего диаметра, и в результате насос был вынужден работать в неблагоприятном режиме. Правильный баланс между стоимостью труб и эксплуатационными расходами обычно окупает расходы на этапе монтажа в течение нескольких лет. Помните, что трубопроводы — это не просто элемент конструкции, это часть гидравлики всей системы.

Система управления, защита и резервирование

Система управления пожарными насосами должна быть предельно надежной и простой в эксплуатации. Управление включает запуск по давлению, электрический пуск и автоматический перевод на резервный привод при необходимости. Для большинства объектов применяют автоматические панели управления с контролем состояния двигателя, давления и сигнализации о неисправностях. Наличие независимого источника питания для панели управления и системы сигнализации значительно повышает надежность.

Резервирование может быть выполнено в виде дублирования основного насоса, установки резервного дизеля или подключения к общей системе резервного энергоснабжения. Рекомендую предусмотреть «jockey»-насос для поддержания давления: он снижает число срабатываний основного насоса и экономит ресурс. При проектировании автоматики учитывайте требования к приоритету запусков и к времени включения дизельного привода, которое может быть больше, чем у электрического, поэтому необходима стратегия временной синхронизации.

Двигатели и приводы: электрические, дизельные, VFD

Электрические двигатели чаще всего используются благодаря простоте управления и высокой надежности. Они требуют стабильного энергоснабжения, поэтому в критических объектах используют автономные дизельные установки. Дизельный привод обеспечивает независимость от внешней сети, но требует контроля уровня топлива, регулярного прогрева и тестового запуска. Каждому типу привода сопутствуют свои риски, которые учитывают при выборе и проектировании.

Частотные преобразователи (VFD) дают экономию энергии и возможность точной подстройки рабочего режима. Однако в пожаротушении их применение регламентируется стандартами и должно обеспечивать гарантированный запуск и работу при аварийных ситуациях. Некоторые нормативы требуют, чтобы основной пожарный насос мог запуститься без задержек, поэтому использование VFD в качестве единственного средства пуска возможно только при наличии надежных резервных систем. При этом VFD полезны в интеграции с системой мониторинга и для поддержания рабочих режимов в режимах испытаний.

NPSH и кавитация: как избежать повреждений

NPSH available — это давление на всасывании, приведенное к поверхности насыщения, и оно должно превышать NPSH required насоса. Разница между ними дает запас против возникновения паровых карманов внутри рабочего колеса. Кавитация разрушает рабочие колеса, вызывает шум и вибрации и снижает КПД. Чтобы этого избежать, важно правильно рассчитать всасывающую линию, минимизировать местные потери и обеспечить достаточный уровень жидкости в источнике.

Практические меры включают сокращение длины всасывающей магистрали, увеличение диаметра труб, установку правильных фитингов и поддержание температуры жидкости в допустимых пределах. Важно также проверять наличие воздуха в системе и правильно регулировать подпиточные линии. При вводе в эксплуатацию следует выполнить пробный запуск и внимательно прослушать насос на предмет характерных звуков, которые могут указывать на начало кавитации.

Пусковые характеристики и испытания на объекте

Испытания пожарных насосов включают проверку подачи, напора, времени запуска и работы с нагрузкой. Наиболее типичные испытания — это приемо-сдаточные и периодические: проверка на холостом ходу, под нагрузкой и тестирование работы с реальными магистралями. Важно фиксировать параметры и сравнивать их с паспортными данными насоса. Наличие записи тестов облегчает дальнейшую эксплуатацию и позволяет выявить отклонения в работе на ранней стадии.

Я рекомендую проводить пробные пуски при разных режимах, чтобы понять поведение установки в реальных условиях. Часто на первых испытаниях обнаруживаются ошибки монтажа, например, неправильные направления клапанов или слабая фиксация опор. Лучше выявить такие проблемы заранее, чем столкнуться с отказом во время реального пожара. Протоколы испытаний должны храниться и быть доступны персоналу службы эксплуатации.

Энергоэффективность и экономическая сторона эксплуатации

Эксплуатационные расходы зависят от КПД насоса и частоты его работы в тестовом режиме. Выбор насоса с лучшим КПД снижает затраты на электроэнергию и уменьшает тепловую нагрузку на мотор. Однако высокоэффективные модели могут иметь более высокую первоначальную цену, поэтому важен расчет жизненного цикла. При крупном объекте экономия на энергии часто окупает дополнительные инвестиции за несколько лет.

Использование VFD для испытательного режима и поддержания давления при минимальной нагрузке может существенно сократить энергопотребление. В то же время необходимо учитывать требования к безопасности: основной насос должен иметь возможность быстрого запуска при пожаре. При расчете экономической эффективности рекомендую учитывать не только стоимость энергии, но и расходы на техническое обслуживание и возможные простои из-за поломок.

Техническое обслуживание: расписание и ключевые операции

Регулярное техническое обслуживание продлевает срок службы и сохраняет работоспособность системы в критический момент. Я предлагаю ориентировочное расписание: еженедельные визуальные проверки и тестовые короткие пуски, ежемесячные проверки состояния управляющей панели и аккумуляторов, ежегодное комплексное испытание под нагрузкой и каждые 3-5 лет капитальный осмотр и обслуживание двигателя. У каждой операции должно быть ответственное лицо и документальное подтверждение выполнения.

• Еженедельно: визуальная проверка, тестовый запуск 2-3 минуты, проверка уровня топлива для дизеля.
• Ежемесячно: проверка аккумуляторов, состояния вентиляции и систем сигнализации.
• Ежегодно: полной испытательный запуск под нагрузкой с измерением расхода и напора.
• Каждые 3 года: ревизия уплотнений, подшипников и проверка валов на биение.

Типичные неисправности и способы их предотвращения

Чаще всего встречаются проблемы с уплотнениями, подшипниками и возникновение утечек воздуха на всасывающей линии. Утечка воздуха вызывает потерю напора и кавитацию, а изношенные подшипники — вибрации и шум. Регулярная проверка герметичности и замена износившихся деталей на ранних этапах позволяет избежать серьезных поломок. Кроме того, важно выбирать уплотнения и материалы, совместимые с рабочей жидкостью и условиями эксплуатации.

Другая распространенная проблема — неправильная регулировка автоматических устройств, что приводит к ложным пускам или отказам в критический момент. Решение состоит в систематической проверке и калибровке датчиков, а также в наличии резервирования. Я сталкивался с объектами, где при вводе в эксплуатацию забывали подключить контрольные линии, и насосы не запускались автоматически. Простая проверка всех сигналов предотвращает подобные ситуации.

Практические советы при выборе поставщика и оборудования

Выбор производителя и поставщика влияет на гарантийные обязательства, доступность запасных частей и сервисную поддержку. Рекомендую ориентироваться на производителей с проверенной репутацией и наличием локального сервисного центра. Наличие документации на русском языке и комплексной поддержки при пусконаладке значительно упрощает ввод в эксплуатацию. Важным критерием также является возможность поставки комплектующих и быстрого реагирования на вызов сервисной бригады.

При работе с подрядчиками обращайте внимание на реальные примеры выполненных объектов и отзывы заказчиков. Запросите информацию о типичных ремонтах и времени реакции сервисной службы. Не экономьте на инструкциях по эксплуатации и обучении персонала: подготовленный оператор способен обнаружить проблему до того, как она перерастет в серьезный отказ. Контракт на сервисное обслуживание должен четко описывать объем работ и сроки обслуживания.

Пример расчета для типичного объекта: пошагово

Рассмотрим упрощенный пример. Пусть требуется обеспечить три оросителя на крыше высотой 60 метров с расходом 50 л/с на каждый. Нужно определить суммарный расход и необходимый напор. Суммарный расчетный расход составит 150 л/с. Напор рассчитывают как сумма подъема, потерь в магистрали и требуемого рабочего давления на оросителях.

Предположим, что требуемое давление на оросителе 10 бар примерно 100 метров водяного столба, подъем 60 метров и гидравлические потери в трубопроводе 40 метров. Тогда общий напор составит 200 метров. Исходя из этого выбирают насос с рабочей точкой около 150 л/с и 200 метров напора с запасом по напору 10-15 процентов. Далее сверяют NPSH required и доступный NPSH и уточняют параметры привода.

Советы по вводу в эксплуатацию на примере моего опыта

При вводе в эксплуатацию я неоднократно сталкивался с ситуациями, где проект и реальность расходились из-за мелких недоработок. Однажды на объекте обнаружили, что обратные клапаны установлены неправильно, и насосы не могли удерживать давление при остановке. Это привело к перерасходу времени и дополнительных затрат на демонтаж и переделку. С того момента я всегда включаю в протокол проверки контроль направления потока и состояния обратных клапанов.

Ещё один случай связан с дизель-двигателем: при приемке не проверили систему подогрева топлива, и зимой двигатель отказался запускаться при тестовом пожаре. Теперь всегда настаиваю на тестовых запусках в условиях, близких к реальным, и на проверке систем предпускового подогрева. Эти простые действия спасают время и ресурсы и повышают уверенность в работоспособности установки.

Особенности для высотных зданий и сложных объектов

В высотных зданиях требуется обеспечить давление на верхних отверах, и здесь многоступенчатые насосы часто являются оптимальным решением. Однако проектирование таких систем требует аккуратного подхода к поэтапному распределению напора и учету давления в разных зонах. Иногда используют секционирование системы с промежуточными насосами или бустерными станциями на разных уровнях. Такой подход позволяет снизить число ступеней в одном насосе и упростить обслуживание.

Подкачка и подпитка воды для высотных систем также вызывает дополнительные требования к источникам воды и резервированию. На больших объектах часто применяют резервуары и системы аварийной подпитки, что повышает надежность. При проектировании обязательно учитывать возможность комбинированной работы нескольких насосов для обеспечения заданных гидравлических параметров. Система управления в таком случае должна грамотно распределять нагрузку и обеспечивать приоритеты.

Материалы, устойчивые к коррозии и температурным воздействиям

Выбор материалов корпуса и рабочих колес важен для долговечности насоса. В агрессивных средах или в морской зоне предпочтительны нержавеющие стали и специальные сплавы. Также применяют покрытия и антикоррозионные обработке, которые продлевают срок службы. Важно учитывать совместимость с рабочей жидкостью и температурные режимы: для горячих сред выбирают другие уплотнения и смазочные материалы.

Помимо материалов, обращают внимание на тип уплотнений: механические уплотнения, набивка или торцевые уплотнения имеют разные эксплуатационные особенности. Для объектов с высоким требованием к надежности предпочтительнее механические уплотнения от проверенных производителей. Регулярная замена уплотнений в рамках планового обслуживания предотвращает утечки и аварии.

Документация и передача знаний персоналу

Документы по всем операциям должны быть составлены и храниться доступно: паспорта оборудования, протоколы испытаний, схемы управления и планы обслуживания. Без четкой документации сложнее выявлять причину отказов и проводить ремонт. Обучение персонала по регулярным процедурам и экстренным действиям является не менее важным, чем сама документация. Я рекомендую проводить практические тренировки по сценарию возникновения неисправности не реже одного раза в год.

Важно также обеспечить доступ к запасным частям и ключевым расходникам. Сроки поставки комплектующих могут быть долгими, поэтому наличие складского запаса критичных элементов уменьшает время простоя. При заключении контракта на сервис попросите поставщика предоставить перечень рекомендованных запасных частей с указанием сроков замены. Это упростит планирование бюджета и технического обслуживания.

Часто задаваемые вопросы от проектировщиков и собственников

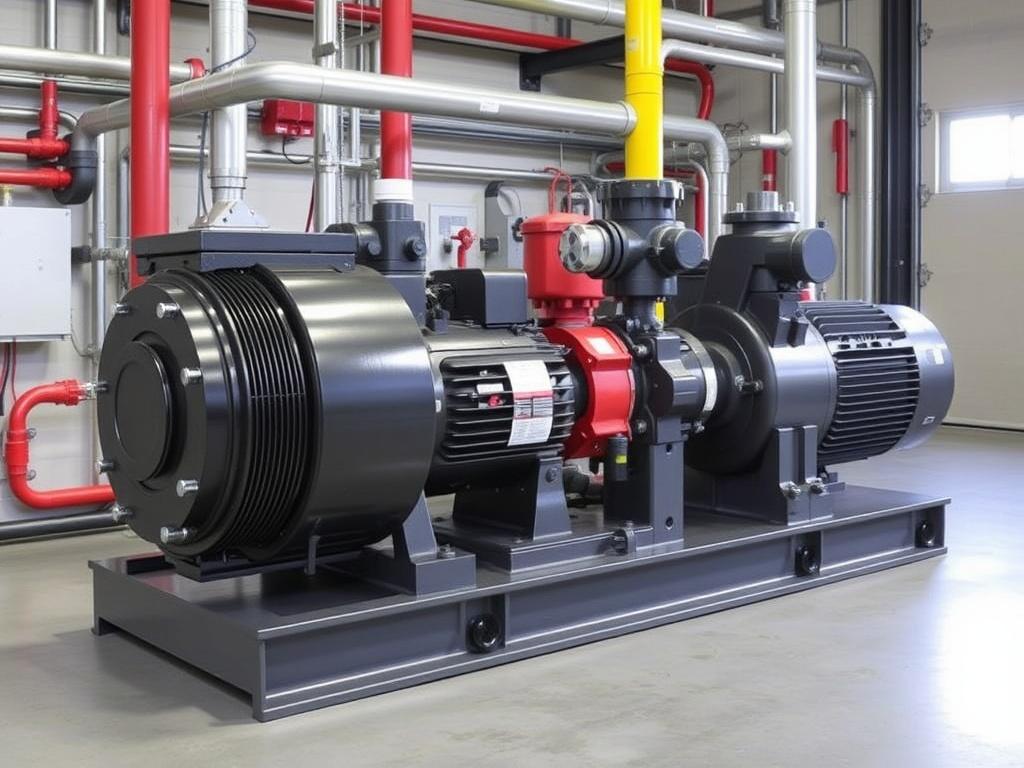

Проектировщики часто спрашивают о допустимости использования VFD и об оптимальной стратегии резервирования для конкретного объекта. Ответ зависит от требований стандартов и условий эксплуатации. В большинстве случаев оптимальным является комбинированный подход: надежный основной привод и резервный дизель с контролем и возможностью ручного управления. Для экономии энергии и гибкости работы можно добавить VFD, но при этом сохранить прямой пуск как резерв.

Собственники объектов интересуются сроками службы и стоимостью владения. Срок службы насоса при правильном обслуживании часто превышает 15 лет, а при интенсивной эксплуатации и в агрессивной среде этот показатель снижается. Стоимость владения складывается из первоначальной стоимости, энергозатрат, затрат на обслуживание и возможных ремонтов. Инвестирование в качественное оборудование и сервис обычно экономически оправданно в среднесрочной перспективе.

Что важно помнить при проектировании и эксплуатации

При проектировании учитывайте реальные условия эксплуатации и не экономьте на ключевых элементах системы: всасывающая линия, запорная арматура, система управления и резервирование. Тщательная проверка и тестирование на этапе ввода в эксплуатацию уменьшит риски отказов при пожаре. Наличие четкой документации и обученных операторов является критическим фактором сохранения работоспособности системы. И наконец, регулярное обслуживание и внимательное отношение к мелочам спасают оборудование и людей.

Пожарная безопасность — это сочетание правильного расчета, надежного оборудования и дисциплины в эксплуатации. Многоступенчатые насосы предоставляют гибкость в достижении необходимых напоров и экономию места, но требуют грамотного проектирования и обслуживания. Если учитывать описанные в статье аспекты и учесть практические рекомендации, система будет работать долго и надежно. Надеюсь, мои наблюдения и примеры помогут вам принять взвешенные решения при проектировании и эксплуатации насосных установок.
