Требования к размещению модульной котельной: практический гид для проектировщиков и эксплуатационников

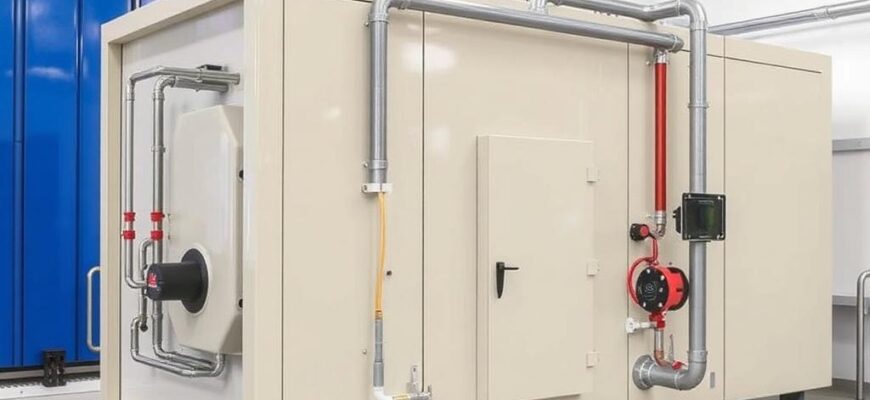

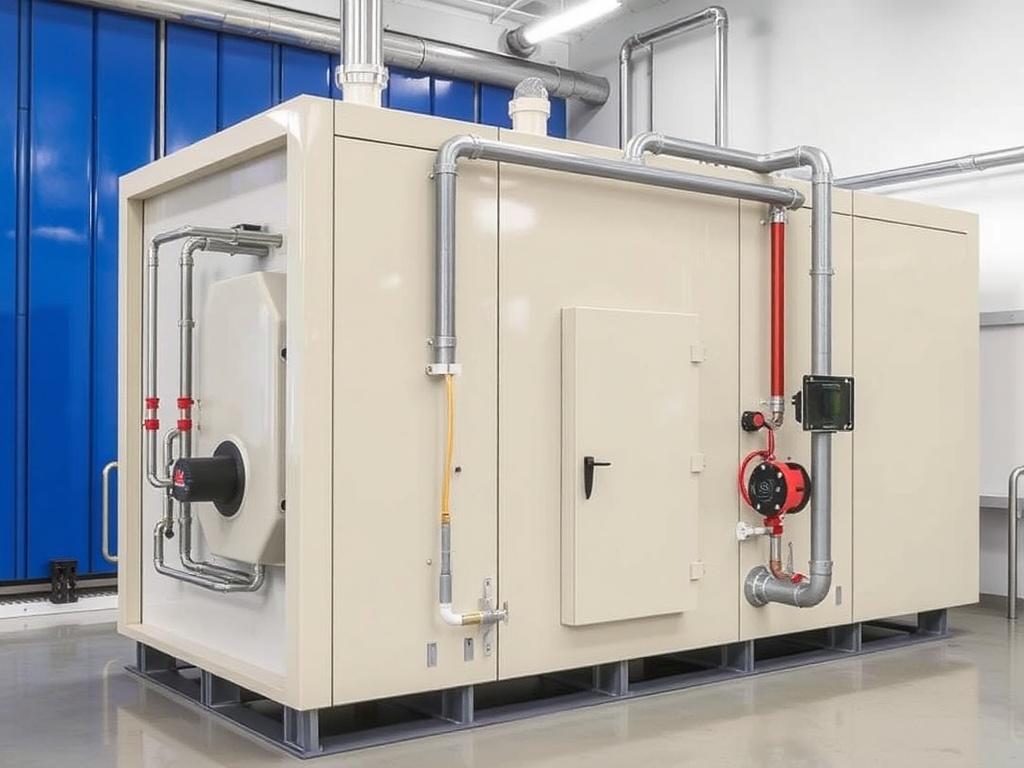

Модульные котельные быстро вошли в практику благодаря удобству монтажа и гибкости конфигураций. Они выгодны при реконструкции существующей инфраструктуры, в новых жилых комплексах и на промышленных площадках. Но удобство модульных конструкций не снимает необходимости строгого соблюдения норм при выборе места и организации площадки. В этой статье я систематизировал важные аспекты, опираясь на нормативы, практический опыт и типичные ошибки, которые встречал в работе.

Почему важно правильно выбирать место для модульной котельной

Правильное размещение котельной влияет на безопасность объекта, экономичность эксплуатации и удобство технического обслуживания. Неправильный выбор площадки приводит к удорожанию сети, ухудшению условий доступа и риску нарушения работы из-за климатических воздействий. Часто проектировщики недооценивают влияние расстояния до потребителей и набор дополнительных работ, таких как усиление фундамента или прокладка трубопроводов. Начать стоит с понимания контекста: окружающие здания, рельеф, подземные коммуникации и нормативные требования.

Кроме технических параметров, на размещение влияют административные ограничения: охранные зоны, зоны с особыми условиями землепользования и требования пожарной безопасности. Эти ограничения могут кардинально изменить возможные варианты размещения и повлечь за собой необходимость проведения дополнительных согласований. Уделите время изучению генплана и градостроительных регламентов до начала проектирования. Это экономит время и средства на последующих этапах.

Нормативная база и документы, которые нужно учитывать

При проектировании опирайтесь на строительные нормы и правила, регламенты пожарной безопасности и инструкции по эксплуатации тепловых установок. Основные документы включают правила устройства отопительных котельных, нормативы по газоснабжению, а также требования к электроустановкам. Нельзя забывать о местных актах и санитарных нормах, которые часто содержат подробные условия по шуму, выбросам и удалению отходов. Комплексный перечень документов формирует рамки, в которых следует находить оптимальные инженерные решения.

В практической работе полезно иметь перечень согласований: архитектурно-планировочные решения, разрешение на строительство, подключение к сетям и согласование пожарных решений. Для газовых котельных дополнительно потребуется акт на проект газоснабжения и допускающая документация от газораспределительной организации. Соблюдение этой последовательности помогает избежать задержек при вводе объекта в эксплуатацию и уменьшает риск штрафов. Важно заранее планировать время для получения всех необходимых актов.

Критерии выбора площадки: удаленность, рельеф и доступ

При выборе площадки определите допустимые расстояния до защищаемых объектов и до границ соседних участков. Удаленность от потребителей имеет прямое влияние на потери в тепловой сети и на длину трубопроводов. Также учтите рельеф: размещение в пониженных местах увеличивает риск подтопления, а высокие точки могут требовать дополнительной ветровой защиты. Оценивайте доступ для крупной техники, в том числе для монтажных кранов и автотранспорта, который будет заниматься обслуживанием и доставкой топлива.

Доступность важна не только для установки, но и для регулярного обслуживания: подъезд для аварийных служб, эвакуационные маршруты и удобные площадки для обслуживания теплообменников. При замене крупногабаритного модуля потребуется пространство для маневра и подъема. Часто забываемый аспект — удобство прокладки трубопроводов и кабелей к близлежащим зданиям, что влияет на выбор оптимального пути коммуникаций. Продумайте все этапы жизненного цикла котельной, от монтажа до вывода из эксплуатации.

Фундамент, опорные конструкции и требования к основанию

Модульные блоки требуют ровного и спроектированного основания, способного воспринимать сосредоточенные нагрузки и вибрации от оборудования. В зависимости от массы и конфигурации модулей применяется сплошная железобетонная плита или сборные фундаментные блоки. Важно учитывать морозное пучение грунта и обеспечить глубину заложения фундамента согласно геотехническим условиям. Неправильный выбор основания приводит к перекосам, интенсивным вибрациям и быстрому износу подвесного оборудования.

При подготовке основания нужно предусмотреть точки крепления для анкерных болтов, выводы для коммуникаций и доступ для ремонта под оборудованием. Часто проектировщики закладывают пустоты под коробом, забывая о возможном накоплении воды и дальнейшем разрушении. Применение виброизолирующих опор снижает передачу вибраций на фундамент и соседние конструкции. Рекомендую опираться на расчеты инженера-структурника и результаты геологических изысканий.

Требования к внутренней планировке модульной котельной

Планировка внутри модулей должна обеспечивать безопасный и удобный доступ ко всем узлам: горелкам, теплообменникам, устройствам водоочистки и системам автоматики. Расположение агрегатов продумывают так, чтобы линии обслуживания были прямыми и без препятствий. Освободите пространство для перемещения сервисных технологий и квадратно распланируйте зоны для инструментов и запчастей. Наличие минимального пространства у стен и между агрегатами существенно упрощает техобслуживание и сокращает время простоя.

Высота потолков, расположение дверей и масса ворот определяют возможность замены крупного оборудования без демонтажа конструкций. Также учитывайте размещение электрических щитов и панелей управления с учетом удобства оператора и требований безопасности. Оснащение котельной минимальным набором вспомогательных систем, таких как деаэраторы и расширительные баки, следует учитывать при раннем планировании. Я часто видел проекты, где оптимизация планировки снизила время обслуживания на 30 процентов.

Вентиляция, подпитка воздуха и удаление продуктов сгорания

Корректная подача воздуха для горения — одна из ключевых задач, от которой зависит эффективность и безопасность котельной. Для газовых и дизельных установок проектируются отдельные каналы притока воздуха с определенным сечением и коротким прямым ходом. Нехватка воздуха приводит к плохому горению, повышенному образованию сажи и риску отравления продуктами горения. Важно следовать расчетам по воздухообмену и учитывать возможность естественной и принудительной вентиляции.

Дымовые трубы и вентиляционные каналы должны иметь перекрытия и отступы по нормам, а также быть рассчитаны на температурное расширение и конденсат. Для модулей, размещаемых вблизи зданий, учитывайте влияние встречных потоков ветра и возможные возвраты продуктов сгорания на фасады. Системы удаления продуктов сгорания требуют регулярной проверки на герметичность и очистку от сажи. Неправильный монтаж дымоходов — частая причина аварий и нарушений при вводе в эксплуатацию.

Топливное хозяйство: варианты и особенности размещения

Выбор типа топлива напрямую влияет на требования к размещению котельной. Газовые установки имеют свои требования к подключениям, расстояниям до соседних объектов и вентиляционным решениям. Дизельные и твердотопливные котельные требуют наличия емкостей для хранения топлива и планировки зон заправки. Каждый вариант требует специальной проработки мероприятий по безопасности, дополнительного оборудования и мер по предотвращению разливов.

Для жидкого топлива предусматривайте площадки с противопроливными бортиками, системы сбора и нейтрализации проливов, а также устройства для предотвращения замерзания топлива в зимних условиях. Газовые подключения согласовываются с газораспределительной компанией, и часто нужны защитные ограждения и дистанция от жилых и общественных зданий. При использовании биотоплива или твердых пород древесины учитывайте необходимость хранения сухого топлива в отдельных помещениях с соблюдением противопожарных требований. Практика показывает, что хорошо организованное топливное хозяйство снижает риск простоев и аварий.

Пожарная безопасность и минимальные расстояния

Пожарные требования определяют не только внутреннюю планировку, но и расположение котельной относительно других зданий и границ участка. В правилах указываются минимальные расстояния для разного топлива и типов котлов, а также требования к материалам ограждений и прокладке коммуникаций. Помимо расстояний важны способы разделения помещений, использование огнеупорных материалов и наличие автоматических систем пожаротушения. Наличие понятного плана эвакуации и маркировки путей зависит от начального этапа проектирования, а не от финального монтажа.

Автоматические системы обнаружения и тушения пожара рекомендуется интегрировать с центральной системой управления здания. Для газовых котельных часто требуется система быстрого отключения подачи газа при срабатывании детекторов. Пожарная защита должна предусматривать локализацию возможного источника горения и возможности оперативного доступа пожарных служб. В ряде случаев установка наружных ограждений и противопожарных разрывов сохраняет целостность соседних объектов и снижает потенциальные убытки.

Электроснабжение, автоматика и резервирование

Электрические требования включают обеспечение питания к котельным агрегатам, системам автоматики и вспомогательным насосам. Для обеспечения надежности необходимо предусмотреть резервы питания, систему автоматического переключения на резервный источник и защиту от перегрузок. Контроллеры и панели управления размещают в сухих, защищенных от вибрации местах. Правильная схема электропитания снижает риски простоя и повышает безопасность эксплуатации.

Современные модульные котельные оборудуют системами удаленного мониторинга и управления, что облегчает контроль параметров и быстрое реагирование на аварии. Интеграция с диспетчерскими системами здания позволяет собирать данные по расходу топлива, температурным режимам и эффективности работы. При проектировании заложите каналы для кабелей, резервные порты коммуникаций и место для установки телеметрических модулей. Мой опыт показывает, что добавление удаленного мониторинга окупается через снижение времени реагирования на неисправности.

Шум и вибрация: требования к ограждениям и шумоизоляции

Работа насосов, горелок и вентиляторов сопровождается шумом и вибрацией, которые могут мешать жильцам и работникам поблизости. Нормативы по шуму требуют соблюдения допустимых уровней в дневное и ночное время, особенно для котельных, расположенных рядом с жилыми территориями. Для уменьшения воздействия применяют звукопоглощающие ограждения, акустические кожухи и виброопоры. Важно учитывать эти меры на этапе проектирования, иначе их реализация после монтажа становится дорогостоящей и трудоемкой.

Вибрационные нагрузки передаются через фундамент и трубопроводы, что может привести к ослаблению креплений и появлению трещин в конструкциях. Использование гибких компенсаторов на трубопроводах и пружинных опор под насосы ослабляет передачу вибраций. При выборе места старайтесь избегать расположения модулей непосредственно на общих конструкциях с жилыми домами или лабораториями. В ряде проектов такие меры позволяли снизить уровни шума на границе участка до нормативных значений.

Климатические факторы и защита от внешних воздействий

Климат региона влияет на требования по утеплению, защите оборудования от снега и дождя, а также на выбор материалов. В холодных регионах обязательна теплоизоляция трубопроводов, установка электрообогрева и утепленных шкафов для арматуры. В зонах высокой влажности или агрессивных сред выбирают антикоррозионное исполнение для внешних панелей и крепежных элементов. Учет климатических факторов в проекте продлевает срок службы и снижает операционные расходы.

Установка модулей в районах с сильными ветрами требует учета ветровой нагрузки на оболочку и крепления. При высоком уровне осадков продумывают отвод талых вод и защиту от подтопления. Для прибрежных районов важна антикоррозионная обработка и выбор материалов с повышенной стойкостью к соли. В каждом случае правильный выбор материалов и конструктивных решений экономит средства на ремонтах и предотвращает простои.

Коммуникации и их прокладка: трубы, кабели, арматура

Проектирование коммуникаций требует согласования трасс, диаметров и методов прокладки в зависимости от рельефа и наличия подземных сетей. Трубопроводы теплоносителя должны иметь возможность для тепловых деформаций и доступа для обслуживания. Кабельные трассы прокладывают в защитных лотках и с учетом возможности прокладки дополнительных линий. Ошибки в прокладке коммуникаций часто становятся причиной попадания воды в кабельные каналы и преждевременных отказов автоматики.

При пересечении с другими инженерными сетями следует соблюдать нормативные расстояния и применять защитные мероприятия. Использование компенсаторов, шаровых кранов и аварийных отсекающих устройств упрощает локализацию аварий. Продумайте логистику прокладки коммуникаций в зимний период, чтобы не требовать дорогостоящих временных мероприятий. Хорошо исполненные трассы повышают надежность и упрощают дальнейшую эксплуатацию.

Требования к доступности и обслуживанию

Доступ для техперсонала должен быть организован так, чтобы проводить плановые проверки и ремонты без демонтажа оборудования. Двери должны открываться в удобном направлении, лестницы и площадки иметь безопасные перила. Помимо физического доступа важно предусмотреть освещение рабочих зон и точки для крепления инструментов. Организация склада для запасных частей и удобных мест для их выдачи ускоряет ремонтные работы.

Доступ пожарных и аварийных служб — отдельный пункт в проекте: подъездные пути, стойки с огнетушителями и гидранты должны быть расположены в понятных и доступных местах. План обслуживания лучше разработать параллельно с проектом котельной, чтобы предусмотреть места для проведения ТИ и УИ. В моих проектах простая мера, как выделение отдельной зоны для хранения фильтров и расходников, сокращала время ремонта в несколько раз. Инвестиции в организацию обслуживания окупаются через повышение времени безотказной работы.

Транспортировка и монтаж модулей на площадке

План монтажа определяет требования к подъездным путям, маневровому пространству и использованию подъемной техники. Модули доставляют крупнотоннажным транспортом, поэтому необходимо помнить о габаритах и допустимой нагрузке на временные пути. При подъеме модулей следует учитывать точки строповки и центры тяжести, чтобы исключить перекосы и повреждения. На площадке организуют временные площадки для расконсервации и проверки узлов перед вводом в эксплуатацию.

Иногда на участке требуется временное усиление грунта или организация специальных площадок для крана. Погрузочно-разгрузочные операции координируют с подрядчиками и местными службами, чтобы избегать перекрытия дорог и конфликтов. В процессе монтажа важно иметь под рукой комплект чертежей и спецификаций для быстрой сверки. Мой опыт монтажа нескольких модульных котельных показал, что четкая логистика уменьшает риск повреждений при транспортировке и ускоряет ввод в эксплуатацию.

Испытания, пусконаладка и ввод в эксплуатацию

После монтажа необходимо провести комплексные испытания: гидравлические испытания трубопроводов, тесты по горению и отладку автоматики. Пусконаладочные работы выполняют по заранее согласованной процедуре с участием представителей поставщика оборудования и эксплуатационной организации. Особое внимание уделяется проверке систем безопасности и корректному срабатыванию защитных алгоритмов. Протоколы испытаний и акт приема-передачи являются ключевыми документами для дальнейшей эксплуатации.

При вводе в эксплуатацию полезно провести обучающий цикл для обслуживающего персонала, включающий практические занятия по сценариям аварийных ситуаций. Часто проблемы возникают из-за неопытности операторов или незнания особенностей автоматики. Формирование регламента техобслуживания и журналов учета позволяет систематизировать работы и контролировать сроки. Хорошо отлаженная процедура пусконаладки уменьшает риски внеплановых простоев в первые месяцы работы.

Экологические аспекты и контроль выбросов

Выбросы продуктов сгорания и шумовое воздействие требуют соответствия экологическим требованиям. Для котельных на жидком и твердом топливе могут потребоваться фильтры и системы очистки дымовых газов. Мониторинг выбросов и учет топлива помогают демонстрировать соответствие нормативам и избегать штрафов. В случае использования альтернативных видов топлива важно проводить анализ состава выбросов и предусматривать дополнительные меры по их снижению.

Наличие системы сбора и нейтрализации конденсата и сточных вод предотвращает загрязнение почвы и водоемов. Для установки в зоне строгого экологического контроля могут понадобиться дополнительные мероприятия по утилизации отработанных материалов. Экологическая составляющая проекта должна закладываться на ранних этапах, чтобы оптимально сочетать технические решения и экономические показатели. Соблюдение требований помогает наладить хороший диалог с местными контролирующими органами.

Типичные ошибки при выборе места и их предотвращение

Частые ошибки включают недооценку требований по доступу, игнорирование геологии участка и несогласование с коммунальными службами. Иногда котельную размещают слишком близко к жилым зданиям, что приводит к конфликтам из-за шума или запахов. Ещё одна распространенная ошибка — недостаточная теплоизоляция и отсутствие мер против конденсата в трубах. Все эти проблемы решаются при тщательной подготовке проектной документации и вовлечении всех заинтересованных сторон на ранних этапах.

Другой частый просчет — отсутствие резервных мощностей и систем резервирования, что делает котельную уязвимой при авариях. Нельзя забывать про актуализацию нормативов: проект, разработанный несколько лет назад, может требовать доработок. Регулярные инспекции участка до монтажа помогают выявить потенциальные препятствия и скорректировать план. Избежать большинства проблем помогает чеклист со всеми ключевыми параметрами и требованиями.

Шаблонный чеклист перед выбором площадки

Простой чеклист упрощает проверку соответствия площадки основным требованиям и ускоряет принятие решения. Включите в него пункты по коммуникациям, доступу, безопасности и требованиям по фундаменту. Использование чеклиста на ранних стадиях помогает выявлять узкие места и планировать дополнительные мероприятия. Ниже приведен пример такого списка, который можно адаптировать под конкретный проект.

• Наличие и удаленность к теплопотребляющим объектам;
• Доступ для крупногабаритной техники и пожарных служеб;
• Наличие подводимых энергоресурсов и возможность резервирования;
• Соответствие требованиям пожарной безопасности и дистанциям;
• Геологические данные и необходимость усиления основания.

Практический пример из реальной практики

В одном из проектов, где я участвовал, нам доверили установить модульную котельную для поселка на 300 домов. Площадка изначально выглядела привлекательной из-за ровного участка, но геология показала нестабильный грунт с высокой глубиной промерзания. Мы перепланировали фундаменты и предусмотрели усиление ленты, что увеличило бюджет, но избавило от риска просадок. Результат — котельная работает без нареканий уже несколько сезонов, а первоначальные инвестиции окупились за счет устойчивой работы и отсутствия аварий.

Еще один урок касался коммуникаций: первоначальная трасса трубопроводов пересекала зону подземных сетей, что потребовало переустройства проекта. Заблаговременное взаимодействие с коммунальными службами позволило найти альтернативную трассу, сократить сроки и избежать дорогостоящих согласований. Эти случаи подчеркивают важность тщательной подготовки и общения с местными службами в начале проекта. Личный опыт говорит, что проактивность на стадии подготовительных работ экономит в дальнейшем гораздо больше.

Таблица типичных минимальных расстояний и требований

Ниже приведена обобщенная таблица, иллюстрирующая типичные допустимые расстояния и требования, которые часто встречаются в нормативных актах. Эти значения являются ориентировочными и требуют проверки по актуальным нормативам и региональным требованиям. Таблица удобна для быстрой первичной оценки площадки и планирования дальнейших шагов.

Элемент	Ориентировочное расстояние	Комментарий
До жилого здания	10–30 м	Зависит от мощности и типа топлива
До топливных емкостей	15–50 м	Зависит от объема и топлива
До границы участка	3–10 м	Уточняется местными нормами
Минимальная высота дымовой трубы	10–20 м	По расчету движения дыма и нормативам

Роль проектной документации и согласований

Проектная документация должна содержать все инженерные расчеты, планы трасс коммуникаций и схемы безопасности. Чем детальнее проект, тем меньше вероятность изменений в ходе монтажа и пусконаладки. Согласования с органами пожарного надзора, газораспределительными организациями и электроснабжающими компаниями стоит начинать параллельно с разработкой проекта. Я всегда рекомендую предусмотреть в смете резерв на доработки по результатам согласований, чтобы не останавливать процесс.

Включите в проект эксплуатационную документацию: инструкции по запуску, регламенты обслуживания и перечень запасных частей. Подготовка этих документов на этапе проектирования облегчает ввод в эксплуатацию и обучение персонала. Качественная проектная документация снижает риски юридических и технических проблем в будущем. На практике это экономит время и деньги при сдаче объекта заказчику.

Как оптимизировать размещение с точки зрения экономики

Экономическая оптимизация включает анализ инвестиций в фундамент, коммуникации и систему автоматики против эксплуатационных затрат. Иногда выгоднее вложиться в более дорогой фундамент или в систему автоматизации, которая уменьшит расходы на персонал и топливо. При оценке затрат учитывайте срок окупаемости и возможные риски. Экономический анализ лучше проводить совместно с инженером по тепловым сетям и финансовым аналитиком.

Точки экономии нередко находятся в деталях: выбор оптимальной трассы труб, минимизация потерь тепла и правильное соотношение мощности котельных блоков. Разработка модульной схемы с резервированием на уровне блоков позволяет гибко реагировать на изменение нагрузки и экономить топливо в межсезонье. Мой опыт показывает, что комплексная оценка жизненного цикла проекта обычно дает более реалистичную картину, чем простая экономия на начальных этапах.

Контроль качества и надзор при строительстве

Контроль качества на стройплощадке включает проверку применяемых материалов, сварочных соединений и соблюдение технологической последовательности. Регулярные инспекции инженера проекта и лабораторные испытания материалов помогают выявлять дефекты на раннем этапе. Фиксируйте все несоответствия в журнале и требуйте их устранения до продолжения работ. Такой подход снижает вероятность повторных переделок и дополнительных расходов.

Надзор особенно важен при монтаже дымоходов, теплообменников и систем автоматики, где ошибки критичны для безопасности. Привлекайте независимых экспертов для проведения ключевых проверок, если проект масштабный или сложный. Документируйте результаты инспекций и тестов, чтобы упростить процесс ввода в эксплуатацию и подтвердить соответствие требованиям. Это помогает снизить юридические риски и укрепляет доверие заказчика.

Планирование модернизации и расширения модульной котельной

Модульные решения удобны тем, что позволяют поэтапно расширять мощность при увеличении нагрузки. При проектировании учитывайте возможность добавления модулей, прокладки резервных трасс и места для новых емкостей. Планируйте трассы так, чтобы последующая интеграция не требовала масштабных демонтажей. Это снижает затраты на будущие апгрейды и делает систему более гибкой в ответ на потребности.

Документируйте интерфейсы между модулями, стандартизируйте соединения и используйте унифицированные крепления. Это ускорит монтаж дополнительных модулей и снизит риск несовместимости. При модернизации важно учитывать изменения нормативов, которые могли вступить в силу после первоначального ввода в эксплуатацию. Прогнозирование развития нагрузки и технологий помогает принимать стратегические решения на этапе проектирования.

Риски и мероприятия по их снижению

Основные риски включают ошибки проектирования, несоблюдение нормативов, природные воздействия и технические аварии. Для их снижения применяют резервирование источников, регулярную диагностику и системы удаленного мониторинга. Также необходимы планы действий на случай аварий и четкие регламенты взаимодействия с экстренными службами. Проактивный подход к управлению рисками уменьшает вероятность крупных простоев и финансовых потерь.

Страховые мероприятия и юридическая защита проекта укрепляют положение заказчика в случае непредвиденных событий. Важно иметь план восстановления после аварии, включающий ключевых поставщиков и перечень приоритетных работ. Регулярные учения и тренировки персонала повышают готовность к экстренным ситуациям. В практике те проекты, где предусмотрены резервные планы и тренировки, восстанавливаются быстрее и с меньшими потерями.

Памятка для заказчика: основные шаги при организации модульной котельной

Начните с оценки потребности в тепле и выбора типа топлива, затем изучите доступные площадки и нормативные ограничения. Подготовьте техзадание для проектировщика с указанием требований по надежности, резервированию и возможностям расширения. Согласуйте проект с коммунальными службами и органами пожарного надзора и подготовьте пакет документов для получения разрешений. Наконец, организуйте контроль качества при строительстве и пусконаладке, а также обучение обслуживающего персонала.

Эти шаги помогают систематизировать процесс и минимизировать риски задержек и перерасхода средств. Подготовленная документация и заранее согласованные решения ускоряют ввод объекта в эксплуатацию. В идеале заказчик должен привлекать специалистов на всех этапах, начиная от выбора площадки. Такой подход повышает вероятность успешной реализации проекта и долгосрочной безаварийной эксплуатации.

Организация модульной котельной — задача многогранная, где каждая деталь влияет на итоговую надежность и экономику эксплуатации. Правильный выбор площадки, учет нормативов, качественное проектирование и контроль исполнения создают основу для стабильной работы в течение десятилетий. Если подойти к проекту с системным взглядом, можно получить компактное, эффективное и безопасное решение, которое легко масштабировать. Важно планировать заранее, искать баланс между стоимостью и надежностью и привлекать к работе компетентных специалистов.
