Как рассчитать гидрострелку по мощности котла и расходу: подробное руководство для практиков

Гидрострелка — не просто металлическая банка в котельной. Это связующее звено между котлом и потребителями, которое гарантирует стабильную гидравлику, правильное распределение тепла и защиту оборудования от коротких циклов. В этой статье разберёмся пошагово, как рассчитать гидрострелку по мощности котла и расходу, какие формулы применять и на какие конструктивные нюансы обратить внимание при проектировании и монтаже.

Что такое гидрострелка и зачем она нужна

Гидрострелка — гидравлический разделитель, который декуплирует первичную ветвь с котлом и вторичные контуры с потребителями. Благодаря этому первичный и вторичный насосы могут работать с разными расходами, не «мешая» друг другу.

Основные задачи гидрострелки: уравновесить потоки, обеспечить равномерный возврат воды в котёл, снизить вероятность гидравлических и температурных конфликтов, обеспечить буферную ёмкость для смягчения пусков и остановов. Дополнительные функции — осадкоулавливатель и место для установки воздухо- и грязевыводящих устройств.

Базовая физика: связь мощности, расхода и перепада температур

Ключевой закон, который используется при расчетах — это тепловой баланс: количество тепла, передаваемого потоком воды, определяется массовым расходом, теплоемкостью воды и разностью температур между подачей и возвратом. Формула выглядит просто и надёжна в применении на инженерной практике.

В удобных инженерных единицах для расчёта расхода воды применяется формула: Q (кВт) = 1,163 × V (м3/ч) × ΔT (°C). Отсюда легко выразить объёмный расход: V (м3/ч) = Q (кВт) / (1,163 × ΔT).

Чтобы показать на практике: как получить расход по мощности котла

Выбрали для примера разность температур ΔT, поскольку она зависит от системы: для тёплого пола ΔT чаще 5–10 °C, для радиаторов — 10–20 °C. Чем меньше ΔT, тем больший объём воды потребуется для передачи той же мощности.

Подставляем в формулу: для котла 50 кВт и ΔT = 20 °C объёмный расход будет V = 50 / (1,163 × 20) ≈ 2,15 м3/ч. Для той же мощности и ΔT = 10 °C расход удвоится — около 4,3 м3/ч.

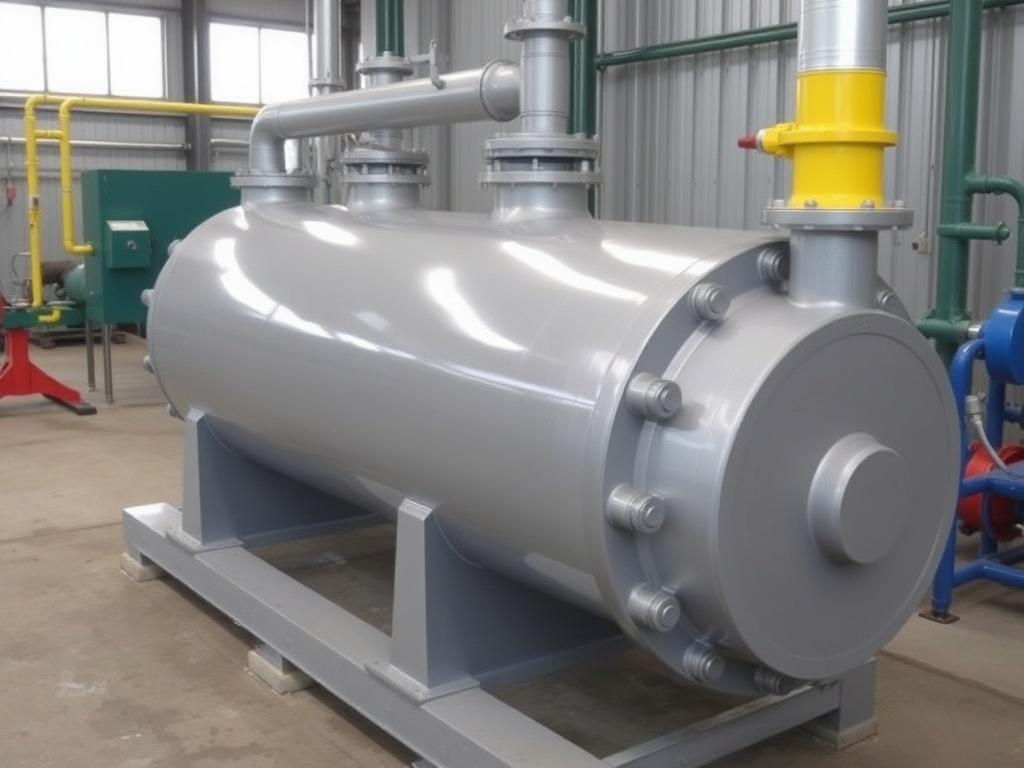

Как рассчитать объём гидрострелки: подход через время пребывания

Гидрострелку принято рассчитывать не только как «ёмкость», но как объём, обеспечивающий некоторую задержку потока. Это нужно для выравнивания температур и снижения инерции гидравлических конфликтов. Формула простая: V_gs = Vdot_primary × τ, где τ — время задержки (секунды).

Значение τ выбирают исходя из практики и требований к динамике системы: слишком маленькое — разделитель не справится с выравниванием; слишком большое — излишняя инерция и теплопотери. В практике проектирования часто используются значения τ в диапазоне от 10 до 30 секунд, в зависимости от характера нагрузки и динамики котла.

Примеры расчёта объёма гидрострелки

Возьмём котёл 50 кВт и используем ранее вычисленный расход 2,15 м3/ч, что эквивалентно примерно 0,597 л/с. При τ = 20 с объём гидрострелки: V = 0,597 × 20 ≈ 11,9 литра. При τ = 30 с объём вырастет до ~18 литров.

Такие расчёты дают практическую отправную точку. Дальше добавляют запас на установки воздухо- и грязеотводчиков, расчётный уровень, а также возможность подключения дополнительных контуров.

Таблица образцовых значений: связь мощности, ΔT, расхода и объёма гидрострелки

Ниже приведена таблица с типовыми расчётами для нескольких мощностей и двух характерных ΔT. Она демонстрирует, как меняется объём гидрострелки при выборе времени задержки 10, 20 и 30 секунд.

Таблица даёт ориентиры. Для конкретных задач стоит учитывать реальные значения ΔT в подаче и обратке, а также минимальную модуляцию котла и характер нагрузки.

Как учесть минимальный расход и модуляцию котла

Современные модулируемые котлы часто имеют минимальный допустимый расход, ниже которого возможны перегревы, образование локальных перегретых зон и неэффективная работа. В расчёт гидрострелки нужно заложить возможность пропуска этого минимального расхода через первичный контур.

Если минимальный расход котла ниже расчетного при номинальной мощности, целесообразно предусмотреть байпас с регулирующим клапаном или насос минимального прохода. Это защитит теплообменник и уменьшит риск частых включений и отключений.

Расчёт для нескольких котлов и каскадов

При каскадном соединении котлы часто питают одну гидрострелку. Для расчёта суммарного расхода в основном суммируют мощности включенных в работу котлов. Однако важно учитывать, что при поочерёдной работе одного котла остальные могут быть в простое, и гидрострелка должна обеспечивать корректную работу при любом сочетании включений.

Рекомендация: рассчитывайте объём гидрострелки по максимальному суммарному расходу одновременно работающих котлов, а также проверьте сценарии минимальной нагрузки — чтобы избежать «перекоса» потоков и частого переключения котлов.

Конструктивные и монтажные рекомендации

Форма гидрострелки обычно цилиндрическая вертикальная, что обеспечивает естественную циркуляцию и позволяет удобно размещать устройства очистки и воздухоудаления. Материал — сталь с внутренним покрытием или нержавейка для систем с агрессивной водой.

Важно предусмотреть на гидрострелке выводы для подключения первичной и вторичных ветвей по высоте так, чтобы потоки не препятствовали друг другу. На практике верхний патрубок используют для подачи, нижний для обратки, а средние — для вторичных контуров.

Сопутствующие элементы и требования к монтажу

Ни одна гидрострелка не обходится без воздухоотводчиков и сёрок для грязи. Место для установки автоматического воздухоотводчика должно быть в верхней части, для грязевого фильтра — в нижней. Эти элементы продлевают жизнь котлу и снижает вероятность неисправностей.

Также рекомендую предусмотреть манометры и термометры на подаче и обратке, краны для промывки и возможность установки термостатических клапанов. Эти простые элементы значительно упрощают пусконаладку и обслуживание.

Типичные ошибки при выборе объёма гидрострелки и как их избежать

Ошибка номер один — оценка объёма только «по правилу большого пальца», без расчёта реального расхода и ΔT. Это часто приводит к слишком маленькому или чрезмерно большим размерам.

Ещё одна распространённая ошибка — игнорирование минимального расхода котла и его модуляции. Котёл может выйти на режим частых включений, если гидрострелка не позволит удержать достаточный поток воды через теплообменник.

Как минимизировать риски

Всегда делайте расчёт в две стадии: сначала теплотехнический — для определения расхода при конкретном ΔT; затем гидравлический — для подбора объёма и прокладки труб. После монтажа проводите измерения фактических потоков и ΔT для подтверждения расчетов.

Если есть сомнения по величине τ, протестируйте систему с меньшим резервом объёма и наблюдайте динамику. Часто легче добавить объём (при возможности), чем бороться с чрезмерной инерцией при слишком большом баке.

Практический пример расчёта: две петли и один котёл

Представим котёл 80 кВт, два вторичных контура: радиаторный с ΔT=20 °C и тёплый пол с ΔT=7 °C. Сначала вычислим расход для каждого контура при допустимой нагрузке.

Если планируем разделение нагрузки: радиаторы 50 кВт, тёплый пол 30 кВт, расход для радиаторов V1 = 50/(1,163×20) ≈ 2,15 м3/ч, для пола V2 = 30/(1,163×7) ≈ 3,69 м3/ч. Суммарный расход вторичной стороны ≈ 5,84 м3/ч. Первичный расход котла при 80 кВт и ΔT принятом 20 °C будет ≈ 3,44 м3/ч.

Для расчёта объёма гидрострелки ориентируемся на максимальный поток и выбираем τ = 20 с. Переводим первичный поток в л/с: 3,44 м3/ч ≈ 0,956 л/с. Объём V ≈ 0,956 × 20 ≈ 19,1 литра. Этот объём позволит разгрузить гидравлику и сгладить переходы между контурами.

Проверка работы после установки: что измерять и на что смотреть

После монтажа измерьте фактические расходы с помощью расходомеров и сопоставьте с расчётными. Проверьте ΔT на подаче и обратке в рабочем режиме — он должен соответствовать проектным допускам. Измерения помогут выявить перекосы и неправильную наладку насосов.

Обратите внимание на поведение котла при переходных режимах: частые включения и отключения, слишком большая амплитуда температур на подаче, посторонние шумы в трубах. Эти признаки подскажут необходимость корректировки объёма гидрострелки или регулировки насосов и клапанов.

Наладка насосов и последовательность регулировок

Сначала выставьте насосы на расчетные обороты или давление, затем наблюдайте за ΔT и скорректируйте. Если вторичный насос требует меньшего расхода, используйте регулирующий клапан или частотный привод для точной подстройки. Балансировка контуров по расходу часто решает многие практические проблемы.

Не забывайте: гидрострелка само по себе не устраняет ошибки в проектировании трубопроводов. Правильная разводка, сечение и грамотная наладка — обязательные элементы успешной системы.

Материалы и теплоизоляция: почему это важно

Гидрострелка теряет тепло через корпус. Чем больше объём, тем выше потенциальные потери. Поэтому при проектировании стоит предусмотреть качественную теплоизоляцию, особенно если прибор располагается в неотапливаемом помещении.

Материал корпуса влияет на долговечность и совместимость с рабочей водой. Нержавеющая сталь предпочтительна для агрессивных сред, обычная углеродистая сталь — экономичнее, но требует антикоррозионной защиты и качественной эксплуатации.

Личный опыт и практические наблюдения

Из моего опыта: в одной частной котельной с котлом 60 кВт я изначально установил гидрострелку чуть меньшего объёма, чем по расчёту. При пуске заметил частые мелкие циклы котла и сильную зависимость ΔT от открытия радиаторных кранов. После увеличения объёма гидрострелки на 20% система стала стабильнее, давление в контуре меньше «плясало», а экономия газа была заметна за счёт уменьшения кратковременных включений.

Другой практический момент: всегда оставляю место для дополнительных патрубков и приборов. При модернизации дома иногда приходится подключать новые контуры, и уже готовая «заготовка» на гидрострелке экономит время и деньги.

Короткие рекомендации по выбору и расчету

• Начинайте с точного расчёта расхода через формулу Q = 1,163 × V × ΔT.
• Определите предпочтительное время задержки τ исходя из характера нагрузки; 10–30 с — типичный диапазон.
• Проектируйте гидрострелку под максимальный суммарный расход одновременно работающих котлов и контуров.
• Учитывайте минимальный расход котла и возможности байпаса или минимального насоса.
• Предусмотрите места для воздухо- и грязеотводчиков, термометров и манометров.
• Изолируйте гидрострелку и обеспечьте доступ для обслуживания.

Статья предлагает рабочую методику: сначала рассчитать расход по мощности котла и ΔT, затем выбрать объём гидрострелки через время задержки, после чего отладить гидравлику и проверить работу в реальных условиях. Такая последовательность минимизирует риск ошибок и сократит время наладки.

Если понадобится, в следующей публикации я могу привести подробные примеры расчёта для конкретных моделей котлов, схем с буферными баками или типовых монтажных решений с указанием мест установки приборов и типичных ошибок при разводке. Пока же ориентируйтесь на изложенную методику и проверяйте расчёты на практике — это лучший способ получить надёжную систему отопления.
