Коллекторные группы для котельной: как собрать, настроить и не допустить ошибок

Коллекторные группы для котельной — это не просто набор труб и вентилей, это нервная система отопления, от которой зависит комфорт и срок службы оборудования. В этой статье я шаг за шагом расскажу, из каких элементов состоит хороший коллектор, как выбрать конфигурацию под конкретную котельную и какие нюансы важно учесть при монтаже и наладке. Я постарался собрать проверенные практики из реальных проектов и собственных монтажей, чтобы материал был не абстрактным, а полезным в работе. Читая дальше, вы получите и технические формулы для расчёта расхода, и готовые варианты спецификаций для типовых задач. Текст рассчитан на инженера, прораба и хозяина дома, который хочет понять, за что он платит и как получить устойчивую работу системы.

Почему коллекторная группа важна

Коллекторная группа распределяет теплоноситель по контурам и обеспечивает контроль расхода и температуры в каждом из них. Без грамотной группы вы получите неравномерный прогрев помещений, лишний шум, повышенный расход топлива и ускоренный износ котла и насоса. Правильный коллекционный модуль даёт возможность балансировки, изоляции контуров на сервис и быстрого обнаружения утечек. Для современных систем с несколькими типами отопительных приборов — радиаторами, тёплым полом и конвекторами — коллектора становятся обязательным элементом удобного управления гидросистемой.

Основные функции коллектора в котельной

Коллектор собирает и распределяет поток от котла к потребителям, при этом реализует контрольный учёт расхода в каждом контуре. Он обеспечивает гашение гидравлических ударов, рассеивание зондированного воздуха и удобную точку для слива и восстановления теплоносителя. Через коллектор проще организовать гидравлическую развязку, смесительные узлы для тёплых полов и подключение насосных групп с частотным регулированием. Наличие манометров, термометров и расходомеров на коллекторе даёт понимание работы системы в реальном времени и упрощает наладку.

Из чего состоит типичная коллекционная группа

Типовой комплект можно разделить на раздающую и собирающую ветки, каждый из которых включает сам коллектор, краны шаровые, расходомеры, запорные и балансировочные вентили, обратные клапаны, фильтры и воздухоотводчики. Часто на одной из веток устанавливают смесительный узел с термостатическим или трёхходовым клапаном для снижения температуры на секции тёплого пола. Для безопасности ставят группу предохранительных клапанов, манометры и сливные краны; все элементы удобно монтировать на монтажную панель и изолировать. В современных модулях встречаются интегрированные насосные группы с частотными приводами, что экономит место и упрощает разводку проводки.

Ключевые элементы и их назначение

Коллектор — это собственно распределительный коллектор из нержавеющей стали или латуни, по которому идёт подача и обратка. Расходомеры на подаче позволяют визуально контролировать поток в каждом контуре и выполнять грубую балансировку без сложных инструментов. Балансировочные вентили на обратке дают возможность более точного распределения расходов и фиксации настроек. Воздухоотводчики и грязевики защищают систему от воздушных пробок и механических примесей, продлевая срок службы циркуляционных насосов и теплообменника.

Дополнительные узлы: гидрострела, смеситель, насосная группа

Гидравлическая развязка или гидрострелка служит для разделения гидравлических схем котла и низкотемпературных контуров, минимизируя влияние одного насоса на другой. Смесительный узел с трёхходовым клапаном даёт стабильную температуру подачи для тёплого пола, что критично при малом температурном графике. Насосная группа, иногда с частотным приводом, регулирует поток по контурам и экономит электроэнергию за счёт поддержания заданного перепада давления. Эти элементы особенно полезны в системах с несколькими источниками тепла или когда котёл имеет ограничённый диапазон рабочих параметров.

Типовые конфигурации и когда что выбирать

Существует несколько распространённых схем: прямое подключение коллектора к котлу без гидрострелки, установка коллектора вместе с гидрострелкой, модульные насосные группы для каждого контура и коллектора с интегрированными расходомерами и шаровыми кранами. Прямое подключение подойдёт для простых систем с одним насосом и небольшим числом контуров. Гидрострелка и модульные насосы необходимы при комбинированных системах, когда нужно гарантировать независимость гидравлики котла и низкотемпературных контуров. Модули с интегрированными элементами удобны при ограниченном месте и желании получить готовый «plug-and-play» блок.

Схема без гидрострелки — когда допустимо

Если котёл способен работать при требуемом перепаде и количество контуров невелико, гидрострелку можно опустить. Это упрощает конструкцию, уменьшает стоимость и облегчает обслуживание, но повышает риск гидравлических конфликтов при изменении скоростей циркуляции. Схема без развязки подходит для частных домов с одним котлом и несколькими радиаторными контурами, где суммарный расход и перепады предсказуемы. Важно предусмотреть удобные точки подключения и защиту от загрязнений, чтобы не увеличить риск поломок.

Гидрострелка и её преимущества

Гидрострелка стабилизирует циркуляцию и даёт запас воды для теплообмена, что особенно полезно при работе котла в режиме модуляции. Она нивелирует конфликтные перепады давлений, возникающие при переключении насосов, и упрощает балансировку при большом числе контуров. Кроме того, гидрострелка снижает вероятность кавитации и продлевает срок службы насосного оборудования. Для многоконтурных систем с тёплым полом и радиаторами она становится почти обязательной деталью.

Материалы и исполнение коллекторов

Коллекторы из нержавеющей стали стоят дороже латунных, но обладают большей коррозионной стойкостью и долговечностью, особенно при использовании водоводных растворов или при периодической консервации. Латунные коллекторы легче в обработке и чаще встречаются в коммерческих модулях; они вполне подходят для обычной воды с нормальной химией теплоносителя. Полиэтиленовые вставки и уплотнения в развязках и фитингах должны быть рассчитаны на температуру и давление системы. При выборе обращайте внимание на сертификацию материалов и совместимость с используемой химией теплоносителя.

Типоразмеры труб и фитингов

Диаметры коллекторов подбирают исходя из суммарного расхода и требуемого падения давления; для небольших котлов обычно используют 1″ или 1¼» магистрали, а для мощных котлов — 2″ и больше. Фитинги и переходники должны иметь одинаковую рабочую температуру и надежные уплотнения; для горячих линий лучше применять металл-металл или резьбу со специальной лентой. При больших расстояниях между котлом и отапливаемыми зонами рекомендуют увеличить диаметр магистрали, чтобы снизить потери давления и вибрации. Правильный выбор размеров позволяет уменьшить энергозатраты насосов и обеспечить стабильную работу при любых режимах.

Гидравлический расчёт: как правильно выбрать расход

Расчёт расхода в каждом контуре начинается с потребной тепловой мощности участка и желаемого перепада температур. Практическая формула, удобная для инженерных подсчётов, выглядит так: Q (кВт) = 1.163 × V (м3/ч) × ΔT (°C). Эта формула позволяет быстро перевести требуемую мощность в объёмный расход при выбранном перепаде. Для небольших систем часто используют ΔT 10–20 °C: для радиаторов принимают 20 °C, для тёплых полов — 5–10 °C. На основе полученных расходов подбирают сечение коллектора, диаметр магистралей и производительность насосов.

Пример расчёта расхода

Предположим, вам нужно обеспечить 20 кВт для радиаторного контура при ΔT 20 °C. По формуле V (м3/ч) = Q / (1.163 × ΔT), получаем V ≈ 20 / (1.163 × 20) ≈ 0.86 м3/ч, что равно примерно 14,3 л/мин. Для тёплого пола при той же мощности и ΔT 10 °C расход вырастет до ≈1.72 м3/ч, то есть около 28,7 л/мин. Эти значения помогают выбрать диаметр труб и параметры циркуляционного насоса так, чтобы обеспечить нужный напор и минимальные потери в системе.

Падение давления и выбор насоса

Падение давления в контуре зависит от длины труб, материала, количества фитингов и скорости потока. Для подбора насоса сначала суммируют гидравлические потери в магистралях и коллекторах при рассчитанном расходе, а затем выбирают насос, дающий требуемый напор при этом расходе с небольшим запасом. Частотный привод позволяет гибко регулировать производительность и поддерживать стабильный перепад давления на коллекторе, что упрощает балансировку. При больших системах часто применяют несколько насосов с параллельным включением для надёжности и экономии в части времени простоя.

Балансировка и наладка коллектора

Балансировка нужна, чтобы каждый контур получил заданный поток в любых режимах работы котла. Начиная с грубой настройки через шаровые краны и расходомеры, инженеры переходят к точному подбору положений балансировочных вентилей при помощи лабораторных или портативных приборов. В случае автоматической балансировки используют дифференциальные регуляторы давления, которые сохраняют выбранный расход при изменениях в системе. После первичной наладки важно провести испытание в различных режимах — номинальном, частично загруженном и аварийном — и записать параметры для будущего обслуживания.

Практическая методика настройки

Сначала закрывают все контуры и открывают их по очереди, подстраивая шаровые краны так, чтобы поток в каждом контуре соответствовал расчётному. Затем замеряют температуру подачи и обратки, корректируют смесительные узлы и балансировочные вентили до достижения требуемого ΔT. Не забывайте о термометрах и манометрах на краю коллектора: они позволяют быстро оценить работу всей системы без вскрытия контуров. В моих проектах такой порядок всегда сокращал время наладки и уменьшал количество повторных выездов на объект.

Монтажные нюансы и эргономика коллектора

При монтаже коллектора важно обеспечить доступ к каждому вентилю и расходомеру: оставьте свободное пространство по фронту для обслуживания и демонтажа элементов. Коллектор удобно монтировать на монтажной панель или в шкаф, но при этом нужно предусмотреть теплоизоляцию и вентиляцию шкафа. Точки слива и заполнения должны быть легкодоступны, а их трубопроводы — изолированы и промаркированы. Неправильная эргономика приводит к удорожанию обслуживания и частым ошибкам при эксплуатации.

Установка и изоляция

Теплоизоляция коллектора и магистралей снижает теплопотери и защищает стены от конденсата при низкотемпературных обратках. Для теплоизоляции используют закрытые пористые материалы с температурным допуском выше рабочего диапазона. Все соединения должны быть надежно герметизированы, а фитинги затянуты согласно рекомендациям производителя. После монтажа систему стоит промыть и заполнить через отдельный фильтр, чтобы удалить строительную грязь и металлическую стружку.

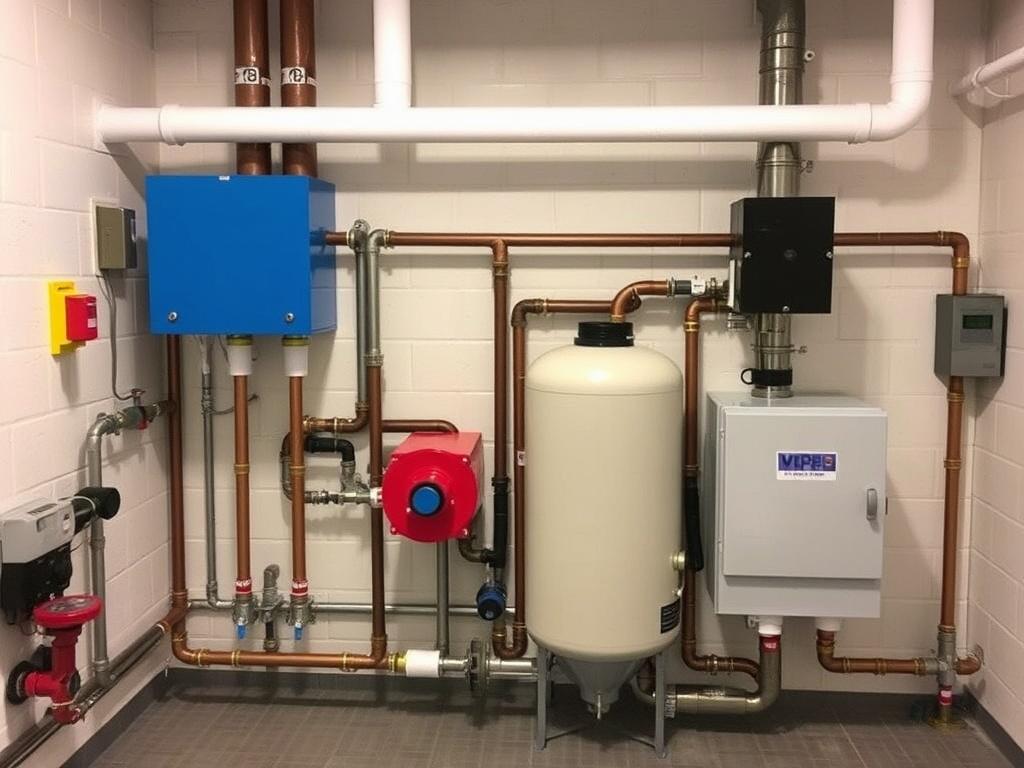

Автоматизация и возможные схемы управления

Современные коллектора часто снабжают датчиками температуры, расхода и давления, подключаемыми к контроллерам котельной. Автоматическое управление включает погодозависимую регулировку подачи, управление насосами по требованию и поддержание перепада давления. Для тёплого пола реализуют отдельные термостаты с ИК-датчиками пола и ограничителями температуры подачи. Автоматизация снижает стоимость эксплуатации и делает систему более предсказуемой, но требует грамотного проектирования и настройки логики управления.

Частые сценарии автоматики

Погодозависимое регулирование корректирует график подачи в зависимости от температуры наружного воздуха, уменьшая потребление топлива при мягкой погоде. Поддержание перепада давления позволяет нескольким контурам работать без гидравлического конфликта и минимизирует потери из-за избыточной скорости в трубах. Электронные расходомеры в связке с контроллером дают сигнал о засоре или разрыве контура, что ускоряет поиск неисправностей. Важно предусмотреть режимы аварийного отключения котла и насосов, чтобы предотвратить перегрев или гидроудары.

Обслуживание и типичные неисправности

Регулярное обслуживание коллектора включает проверку расходомеров, промывку грязевиков, проверку уплотнений и работоспособности воздухоотводчиков. Частые неисправности — это посторонний шум из-за воздуха в системе, снижение тепловой мощности из-за загрязнений и неправильной балансировки, а также подтёки в местах соединений. Предотвратить большинство проблем помогает корректная организация фильтрации, установка магнитных ловушек и плановые промывки системы. Рекомендованный интервал проверок — не реже раза в год, а после пусконаладочных работ обязательна повторная проверка через сезон.

Признаки и способы устранения

Если в отдельных комнатах холодно при закрытых вентилях на коллекторе, скорее всего проблема в забитом фильтре или неправильно выставленном балансе. Шум в трубах чаще всего связан с воздушными пробками — проверьте и прокачайте систему через автоматические или ручные воздухоотводчики. Падение давления в контуре сигнализирует о подтёке в соединениях или о неисправности обратного клапана. Небольшие течи лучше устранить сразу, не дожидаясь коррозийных повреждений или более серьёзных аварий.

Примеры из практики: кейсы и решения

Один из моих проектов — небольшой коттедж 200 м2 с радиаторами и двумя контурами тёплого пола. Первоначально система была смонтирована без гидрострелки, и при включении одного контура другой «переставал» прогреваться. Мы установили гидрострелку и перераспределили насосы на независимые насосные группы; после повторной настройки балансировочных вентилей проблема исчезла, а расход топлива снизился на 8% в сезон. Такой пример иллюстрирует, как одна правильно подобранная деталь устраняет сразу несколько симптомов и экономит эксплуатационные расходы.

Кейc коммерческого объекта

В офисном здании с несколькими температурными зонами применяли коллектора с интегрированными расходомерами и частотными приводами насосов. Во время испытаний оказалось, что один из этажей получает на 20% меньше тепла из‑за длинной магистрали и неправильного сечения труб. После перерасчёта диаметров и перенастройки частотного привода ситуации удалось избежать, и в результате зоны стали прогреваться равномерно. Этот кейс подчёркивает важность комплексного подхода: расчёт, монтаж и настройка должны идти вместе.

Контроль качества при выборе и закупке

При покупке коллектора обращайте внимание на производителя, наличие сертификатов и отзывы специалистов, а не только на цену. Проверьте рабочие характеристики по давлению и температуре, совместимость материалов с химией теплоносителя и комплектацию: наличие расходомеров, кранов и манометров. Желательно требовать чертёж или спецификацию с точными размерами, чтобы заранее предусмотреть монтажную панель и крепления. Не экономьте на фильтрах и грязевиках — это те элементы, которые платят за себя снижением числа поломок.

Минимальный чек-лист при закупке

• Материал коллектора и покрытие (нержавейка/латунь);
• Наличие расходомеров и балансировочных вентилей в комплекте;
• Рабочее давление и температурный предел;
• Совместимость фитингов и тип резьбы/под рукав;
• Гарантии производителя и наличие сервисной сети.

Перед оформлением заказа важно сверить межосевые расстояния и направление подключения, чтобы избежать переделок на объекте. Этот подготовительный шаг экономит время монтажной бригады и сокращает риск ошибок при приёмке.

Типовые схемы и таблица подборов

Ниже приведена небольшая таблица с типичными значениями расхода при разных мощностях и ΔT, которая поможет на первых этапах проектирования. Таблица даёт порядок цифр для оценки пропускной способности магистралей и размеров насосов, но не заменяет детального гидравлического расчёта. Пользуйтесь ею как ориентиром при выборе типоразмеров и для первичной спецификации оборудования.

Рекомендации по монтажу: чек-лист

Для корректной установки коллектора придерживайтесь следующего порядка: подготовьте проект с размерами и креплениями, соберите модуль на стенде, проверьте совместимость резьб и уплотнений, затем выполните герметичную сборку и промывку системы. После заполнения проводите поэтапные испытания под рабочным давлением, контролируя наличие утечек и корректность показаний приборов. Не оставляйте открытые концы труб — используйте заглушки и временные фильтры, чтобы избежать попадания грязи во время строительных работ.

Короткий практический список действий

1. Проверить комплектность и размеры коллектора по чертежу;
2. Осуществить механическую сборку на монтажной панели;
3. Подключить фильтры и грязевики перед насосом;
4. Промыть систему до чистой воды и установить датчики;
5. Запустить и настроить балансировку по расходомерам.

Этот порядок действий минимизирует риск повторных выездов и ускоряет наладку системы, особенно при сжатых сроках сдачи объекта.

Заключительные практические советы

При проектировании и монтаже коллектора всегда думайте о будущем обслуживании — оставляйте доступ, применяйте проверенные компоненты и документируйте настройки. Настройку гидравлики лучше доверить специалисту с прибором для измерения расхода и давлений, но базовая подготовка и правильный выбор деталей уже на этапе закупки сильно упрощают задачу. Экономия на фильтрах и автоматике часто выливается в дополнительные расходы в процессе эксплуатации. В моём опыте планирование на старте сокращало количество аварий и продлевало интервал между сервисными вмешательствами.

Коллекторные группы — это не «модная штучка», а практическое решение для прагматичного и долговечного отопления. Если подходить к выбору и монтажу дисциплинированно, результат оправдает вложения: стабильная температура, низкий расход топлива и удобство обслуживания. Применяйте представленные правила, проверяйте расчёты и учитывайте марку и особенности котельного оборудования; тогда система станет надёжным помощником на долгие годы.
