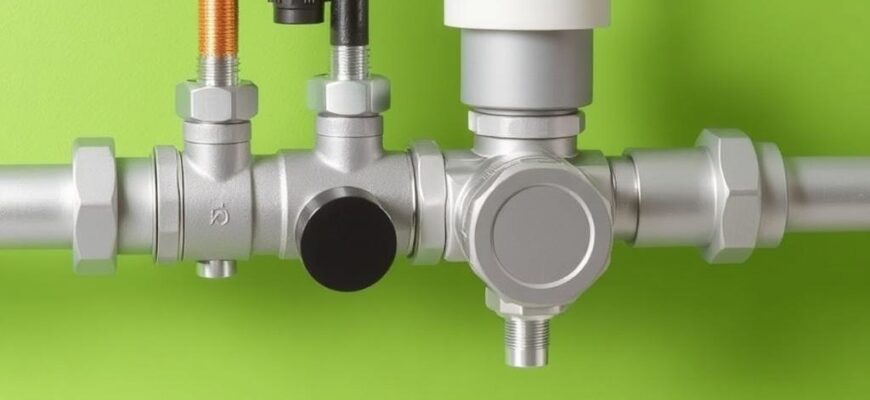

Коллектор с гидрострелкой для теплых полов: как правильно организовать распределение тепла в доме

Система теплых полов перестала быть привилегией новых коттеджей и теперь входит в стандарт комфорта для многих квартир и домов. Правильная организация циркуляции теплоносителя и разделение контуров отопления по гидравлике часто решает больше проблем, чем сам выбор толщины нагревательного кабеля или шага укладки труб. В центре такой организации обычно оказывается коллектор с гидрострелкой для теплых полов, который обеспечивает стабильную температуру, удобную регулировку и защищает оборудование от гидравлических конфликтов. В этой статье подробно разберем устройство, принципы работы, подбор и монтаж, а также типичные ошибки и способы их избежать.

Что такое гидрострелка и зачем она нужна в системе теплых полов

Гидрострелка представляет собой гидравлический разобщитель, задачей которого является балансирование потоков между котлом и потребителями. По сути это емкость или узел, в котором теплоснабжающая и распределительная части соединяются так, чтобы минимизировать влияние друг на друга. Для теплых полов это особенно важно, потому что контуры отопления имеют низкие температурные и большие расходные характеристики, в то время как котельный контур работает в другом режиме. Без корректного гидравлического разделения возможны шум, неравномерный прогрев и частые циклические включения котла.

Гидрострелка обеспечивает буферизацию и перераспределение потоков, позволяя котлу работать в оптимальном режиме независимо от изменений в контурах теплых полов. Она снижает влияние скорости циркуляции и предотвращает нежелательное перетекание теплоносителя между контурами. Кроме того, гидрострелка упрощает подключение нескольких насосов и теплообменников, делая схему более гибкой при модернизации. Это особенно заметно в домах с несколькими зонами теплых полов, где требуется индивидуальная регулировка.

Важный момент — гидрострелка не является накопительным баком в привычном смысле, хотя и может выступать в роли буфера. Она не предназначена для длительного хранения тепла, но эффективно выравнивает мгновенные пиковые нагрузки. В результате оборудование работает дольше без частых включений и перегрузок, а температура в помещениях держится стабильнее. Правильная гидравлическая организация снижает риск воздушных пробок и продлевает срок службы циркуляционных насосов и котла.

Коллектор: роль распределительного узла в системе теплых полов

Коллектор выполняет функцию распределения теплоносителя по независимым контурам теплого пола. Он обеспечивает равномерную подачу и обратный прием воды от каждого контура, а также дает возможность балансировки потоков. На коллекторе размещаются расходомеры, шаровые краны, термометры и запорно-регулирующая арматура для каждого контура. Благодаря этому техническая обслуживание и регулировка переходят из разряда мучительного поиска проблем в удобную и предсказуемую операцию.

Для теплых полов чаще применяют коллекторы из меди, нержавеющей стали или композиционных материалов с пластиковой обшивкой. Выбор зависит от бюджета, агрессивности теплоносителя и требований к эстетике щита. Важно помнить, что коллектор должен иметь возможность точной балансировки — это ключ к равномерному прогреву помещений. Наличие расходомеров значительно облегчает настройку как при первоначальном запуске, так и при сезонных регулировках.

Совместная работа коллектора и гидрострелки позволяет изолировать каждый контур от влияния других, упростить подключение смесительных узлов и насосов. Коллекторные группы часто комплектуют термостатическими приводами, что дает возможность автоматической погодной зависимости или зонального управления. Такой подход повышает энергоэффективность и комфорт, особенно в домах с различной площадью и назначением помещений.

Как гидрострелка и коллектор взаимодействуют в типовой схеме

Типовая схема выглядит логично: котел подает горячую воду в систему, которая через гидрострелку разделяется на питающую и возвратную части. Гидрострелка выступает как соединительная емкость, где область смешения разделена так, чтобы обеспечить минимальное гидравлическое сопротивление между котлом и коллекторами. Связь с коллектором осуществляется через подающую и обратную магистраль, а уже через коллектор теплоноситель распределяется по отдельным петлям теплого пола. Такое разделение упрощает регулирование и устраняет гидравлические «конкуренты».

Практически это означает, что при закрытии или открытии одного контура не меняется существенно режим работы других. Если в одном помещении установлен термостат и он перекрывает контур, котел и прочие контуры не испытывают резких гидравлических скачков. Дополнительные насосы, смесительные узлы и водонагреватели подключаются через гидрострелку без риска взаимного влияния. Эта модульность облегчает и монтаж, и последующую модернизацию системы.

При проектировании важно правильно рассчитать диаметр соединительных труб и объем гидрострелки, чтобы избежать завоздушивания и перегревов. Также следует предусмотреть сливные и промывочные краны, отвод воздуха и места для установки датчиков. Поддержка доступа к коллекторному шкафу и возможность регулировки расходомеров сделают эксплуатацию проще и безопаснее. В совокупности это дает гибкую, надежную и энергоэффективную систему теплого пола.

Пример типовой схемы подключения

Рассмотрим упрощенный алгоритм подключения: котел — гидрострелка — коллектор — контуры теплых полов. Между котлом и гидрострелкой устанавливается циркуляционный насос котла, на коллекторе — насос группы теплого пола. Между этими насосами гидрострелка выполняет роль демпфера. Также на подающей линии коллектора часто монтируют смесительный узел с термостатическим клапаном, если требуется пониженная температура подачи для теплого пола. В такой схеме легко обеспечивается защита напольных контуров от излишнего нагрева.

При наличии дополнительных отопительных приборов — радиаторов или бойлеров — схема усложняется, но принцип остается тем же. Гидрострелка служит центром, к которому подключаются все потребители. Это уменьшает число согласований между насосами и позволяет избежать нежелательных потоков. Важно, чтобы каждый контур имел запорную арматуру и возможность балансировки, тогда система будет управляемой и предсказуемой.

Подбор размеров гидрострелки и коллектора

Размер гидрострелки определяется суммарным расходом системы и разницей температур между подачей и обраткой. Чем выше расход и чем меньше перепад температур, тем больший объем требуется для эффективного разделения потоков. Для расчетов применяют формулы гидравлики и эмпирические практики, но на этапе проектирования проще опираться на документацию производителя и нормированные таблицы. Неправильно выбранный объем приводит к шумам, частым включениям котла и ухудшению качества регулировки.

Диаметры труб и условные проходы коллектора также должны соответствовать суммарному расходу контуров. Если коллектор недостаточно пропускной, возникнет превышение давления и падение температуры в дальних контурах. Обратная ситуация — слишком большой диаметр без корректной балансировки — снизит скорость потока и ухудшит перенос тепла. Правильный подбор требует учета длины контуров, материала труб и ожидаемых теплопотерь помещений.

Часто производители гидрострелок предлагают стандартные модели по объему: 20, 25, 30 литров и более. Для частного дома с несколькими контурами теплого пола обычно хватает 20-30 литров, но при наличии бойлера, радиаторного отопления и большого расхода стоит рассмотреть более емкий вариант. При сомнении лучше проконсультироваться с проектировщиком или использовать достаточный резерв, чем экономить на объеме и потом решать проблемы с шумом и нестабильностью.

Материалы и компоненты: из чего состоит сборка

В стандартный комплект входят: корпус гидрострелки или сборная конструкция, коллектор с расходомерами, циркуляционные насосы, запорная арматура, термометры и манометры, воздухоотводчики и сливные краны. Материалы варьируются от нержавеющей стали и латуни до комбинаций пластика и металлических вставок. Каждый материал имеет свои плюсы: нержавейка устойчива к коррозии, латунь удобна в обработке, а пластик экономичен и легок.

Важно также учесть тип теплоносителя. При использовании антифриза предпочтительнее выбирать составы и соединения, устойчивые к химическому воздействию. Резьбовые соединения должны быть надежно герметизированы, а места установки насосов — иметь виброизоляцию. Наличие пробного клапана для промывки системы и фильтра на подающей линии защитит узлы от засорения и ухудшения теплопередачи.

Коллекторный шкаф обычно монтируют в доступном месте, закрывая декоративной дверцей, но оставляя возможность сервисного доступа. Это упрощает обслуживание и делает регулировку расходомеров удобной. Наличие прозрачной панели и разметки контуров экономит время и исключает ошибки при ремонте. Подход к сборке должен быть модульным, чтобы при необходимости можно было менять отдельные элементы без демонтажа всего щита.

Таблица: типичные материалы и их свойства

Подключение и монтаж: практические рекомендации

Монтаж следует начинать с размещения коллектора и гидрострелки в заранее подготовленном щите. Необходимо обеспечить удобный доступ к расходомерам и запорной арматуре. При прокладке труб учитывайте минимальное количество фитингов и резких изгибов — каждый дополнительный элемент увеличивает гидравлическое сопротивление. Обращайте внимание на направление потока, маркированное на элементах, чтобы избежать ошибок при подключении.

Циркуляционные насосы должны быть установлены так, чтобы легко было снять их для обслуживания. Подключение питания должно быть выполнено с учетом требований производителя, с использованием отдельного автомата и защитного заземления. На линии котла и на линии подачи к коллекторам рекомендуется ставить фильтры грубой очистки, а также воздухоотводчики в верхних точках системы. При завершении монтажа выполняется промывка системы и первый прогон с поэтапной балансировкой.

При установке смесительного узла для теплого пола обратите внимание на правильную настройку термостатического клапана, иначе можно получить слишком горячую подачу. Для больших площадей имеет смысл разбивать систему на независимые гидравлические зоны с собственными насосами. Это повышает управляемость и снижает тепловую инерцию. Важно также предусмотреть защиту от замерзания в случае отключения электроэнергии и длительного простоя.

Балансировка контуров: как добиться равномерного прогрева

Ключевой задачей коллектора является возможность точной балансировки потоков по каждой петле теплого пола. Для этого используются расходомеры, дроссельные клапаны и термостатические приводы. Балансировка проводится в процессе первого запуска и состоит в регулировке расхода так, чтобы требуемая тепловая мощность приходилась на каждый участок. Неравномерная регулировка вызывает холодные зоны и перерасход энергии.

Процесс балансировки обычно включает измерение температуры по полу и регулеровку расхода на коллекторе до достижения заданной величины. Стоит проводить измерения в спокойных погодных условиях, после полного прогрева системы, чтобы исключить временные колебания. Важно не допускать чрезмерного снижения потока в удаленных контурах, иначе отбор тепла будет недостаточен. Правильные настройки позволяют снизить работу насосов и увеличить комфорт.

Для сложных систем применяется гидравлическое моделирование или использование частотных преобразователей на насосах для плавной регулировки скорости. Это даёт более тонкое управление и экономию электроэнергии. Также полезно задействовать систему автоматического управления с недельными программами и зональной логикой. Такой подход делает теплый пол не только комфортным, но и экономичным.

Автоматизация и управление: какие решения выбрать

Управление теплым полом может быть простым — ручная регулировка на коллекторе и несколько комнатных термостатов, или сложным — централизованная система с погодозависимым управлением. Современные контроллеры могут управлять насосами, смесителями и приводами, а также интегрироваться в умный дом. Выбор зависит от бюджета и потребностей в гибкости регулировки.

Для маленьких объектов достаточно стандартных термостатов и механических приводов на коллекторах. Это дешево и надежно. В больших домах имеет смысл инвестировать в контроллер с возможностью удалённого управления через смартфон и интеграцией с погодными датчиками. Погодозависимое управление позволяет автоматически корректировать подачу и экономить энергию при изменении наружной температуры.

Еще один нюанс — безопасность управления. Контроллер должен иметь защиту от перегрева, сброса параметров и аварийного отключения. Для объектов с несколькими источниками тепла важно предусмотреть приоритеты и логику работы в разных режимах. Это снизит риск конфликтов между котлом и другими потребителями, например бойлером для ГВС.

Частые ошибки при проектировании и монтаже

Одна из распространенных ошибок — попытка сэкономить на гидрострелке или вовсе ее не устанавливать. Это приводит к шумам, неустойчивой работе и быстрому износу оборудования. Другой частый промах — неправильно подобранный объем гидрострелки или диаметр труб, что вызывает падение давления и плохую теплораспределение. Ошибки при монтаже, такие как отсутствие воздухоотводчиков, невозможность промывки и плохой доступ в коллекторный шкаф, также создают проблемы.

Нередко встречается недооценка необходимости балансировки: контуры укладывают с разным шагом, но затем не проводятся регулировочные работы. Результат — неодинаковая температура полов и жалобы жильцов. Еще одна типичная ошибка — установка мощного котлового насоса без учета сопротивления контуров, что приводит к конфликту насосов и чрезмерному расходу электроэнергии. Все эти проблемы легко избежать при продуманном проектировании и внимательном монтаже.

Список типичных ошибок можно оформить коротко для удобства:

• Отсутствие гидрострелки или подбор слишком маленького объема.
• Неправильные диаметры труб и непроходные коллекторы.
• Отсутствие воздухоотводов и фильтров.
• Отсутствие промывочных кранов и доступа к насосам.
• Не проведена балансировка и настройка расходомеров.

Обслуживание и эксплуатация: как поддерживать систему в порядке

Регулярное обслуживание продлевает срок службы коллектора и гидрострелки. В перечень работ входят: проверка герметичности, очистка фильтров, проверка работы насосов и воздухоотводчиков, сезонная регулировка расходов и тестирование автоматики. Желательно раз в год проводить промывку системы, особенно если в ней используется незакрытый теплоноситель типа воды с жесткостью.

Наблюдение за показаниями расходомеров и температурными датчиками помогает выявлять проблемы на ранней стадии. Малейшее снижение расхода в одном контуре может сигнализировать о засоре или образовании воздушной пробки. Также важно следить за состоянием приводов и кабелей питания: старые провода и плохо закрепленные механические соединения часто становятся причиной перебоев в работе. Вовремя выявленные дефекты устраняются гораздо быстрее и дешевле.

Я рекомендую владельцам домов вести журнал обслуживания: даты промывок, замены фильтров, настройки баланса и прочих операций. Это упрощает обращение к сервисной службе и дает ясную картину работы системы по годам. В моем опыте такая практика помогла избежать повторных выездов сервисов и сэкономить на расходных материалах.

Экономика: сколько стоит собрать и обслуживать систему

Стоимость коллектора с гидрострелкой зависит от материалов, бренда и набора компонентов. Базовый комплект для частного дома с 3-6 контурами обойдется дешевле, если использовать композитные коллекторы и простую гидрострелку. Более дорогие решения с нержавейкой, автоматикой и высококлассными насосами увеличивают сумму, но дают преимущества по долговечности и точности регулировки. Важно учитывать не только стартовые затраты, но и эксплуатационные расходы на электроэнергию и обслуживание.

Оценка экономической эффективности должна включать анализ экономии топлива за счет правильного гидравлического разделения и управления. В типовом частном доме грамотная система теплого пола с гидрострелкой позволяет сократить расход топлива и снизить число циклов включения котла, что положительно сказывается на сроке службы оборудования. Часто дополнительные вложения окупаются за несколько лет за счет экономии энергоресурсов и уменьшения затрат на ремонт.

Примерный ориентир расходов можно представить следующим образом: комплект коллектора и гидрострелки — от доступного уровня до премиум-класса; насосы и автоматика — сильный расходный пункт; монтаж и пусконаладочные работы — значительная доля бюджета. Рекомендую закладывать запас на качественные материалы и профессиональный монтаж, тогда система прослужит долго без существенных доплат.

Кейсы из практики: реальные примеры решений

Один из проектов, в котором мне доводилось участвовать, был связан с реконструкцией старого дома под сдачу в аренду. Собирая систему, мы использовали гидрострелку средней емкости и модульный коллектор с расходомерами. Проблема заключалась в том, что предыдущие жильцы жаловались на холодные зоны в дальних комнатах. После балансировки и установки дополнительного насоса на длинную магистраль удалось выровнять температуру по всему дому.

В другом случае, при проектировании коттеджа с комбинированной системой отопления и ГВС, мы привязали бойлер косвенного нагрева к той же гидрострелке. Это позволило избежать конфликтов между циркуляцией бойлера и контуров теплого пола. В результате хозяева получили стабильную работу в зимний период и простую схему обслуживания. Эти практические примеры подтверждают, что продуманная гидравлика — залог надежной системы.

Также видел ситуацию, когда дешевый коллектор был установлен в невозвратном положении без возможности промывки. Через несколько лет система потребовала капитальной чистки, что вылилось в значительные расходы. Это еще раз подчеркивает ценность качественного монтажа и доступности сервисных операций при проектировании с самого начала.

Как выбрать готовый комплект или собрать систему из отдельных компонентов

Готовые комплектные решения удобны тем, что производитель уже учел совместимость элементов и предлагает оптимизированный набор. Это экономит время и снижает риск ошибок при подборе. Однако универсальные наборы не всегда учитывают специфику объекта по расходам и длинам контуров, поэтому в ряде случаев выгоднее собрать систему из отдельных компонентов, тщательно подобранных по характеристикам.

Если вы выбираете готовый комплект, обратите внимание на наличие расходомеров, возможности подключения смесителя и размеров гидрострелки. Удостоверьтесь, что производитель предоставляет документацию и схему подключения. При самостоятельной сборке важно правильно согласовать диаметры, выбрать насосы в соответствии с кривыми расход-напор и предусмотреть фильтрацию и отводы воздуха. Независимо от пути, контроль качества и профессиональный монтаж остаются критичными.

Резюме: что важно помнить при проектировании системы

Главные принципы просты: гидравлическое разделение, возможность балансировки, удобный доступ для обслуживания и безопасность компонентов. Гидрострелка и коллектор вместе формируют ядро системы, которое обеспечивает стабильный микроклимат и защищает котельное оборудование. Экономия на этих составляющих редко приносит удовольствие в долгосрочной перспективе — лучше вложиться в надежный узел сразу.

Рассматривайте проект системы как целостный организм: правильные диаметры, объем гидрострелки, качественные насосы и автоматика дают синергетический эффект. Балансировка и регулярное обслуживание предотвращают экономические и технические проблемы. На практике важно доверять проектирование и монтаж профессионалам или тщательно изучать стандарты, если вы планируете заниматься этим самостоятельно.

Надеюсь, этот материал поможет вам принять обоснованные решения при выборе и организации коллектора с гидрострелкой для теплых полов. Внимание к деталям на этапе проектирования окупается комфортом, экономией и спокойствием в эксплуатации на многие годы вперед.
