Как выбрать насос под коллектор с гидрострелкой: практическое руководство для проектировщика и монтажника

Гидрострелка меняет правила игры в гидравлике отопительных систем, и от правильного подбора насоса зависит стабильность работы всей схемы. В этой статье подробно разберём, какие параметры насоса важны для коллектора с гидрострелкой, как их рассчитать и на что обратить внимание при монтаже и пуско-наладке. Материал написан для людей, которые принимают решения при проектировании или установке: от частного домовладельца до монтажной бригады. Примеры и формулы даны с практическими комментариями, чтобы можно было быстро перейти от теории к действию.

Почему гидрострелка меняет требования к насосу

Гидрострелка служит гидравлическим разделителем между первичным и вторичным контуром отопления и разгружает циркуляционные насосы от взаимного влияния контуров. В результате каждый насос в системе работает в более предсказуемых условиях, поток стабилизируется, а температурные режимы упрощаются. Это позволяет применять насосы меньшей мощности или с регулировкой скорости, но при этом важно учесть местные потери давления и суммарный расход контуров.

Если игнорировать роль гидрострелки, легко ошибиться с выбором рабочего напора: некоторые монтажники берут «с запасом» и ставят мощные насосы, что приводит к шуму и перерасходу электроэнергии. Важно понимать: гидрострелка не устраняет потери в коллекторах и в самих контурах, она лишь выравнивает гидравлику. Поэтому подбор насоса должен основываться на реальных расчётах расхода и сопротивлений, а не на эмпирических догадках.

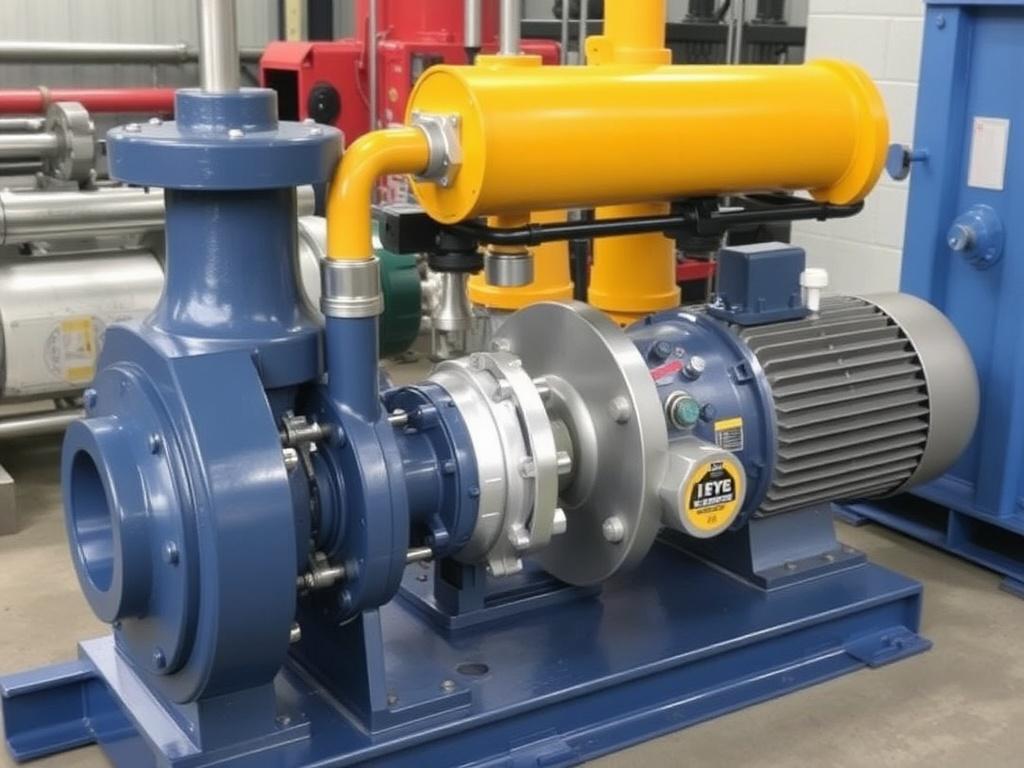

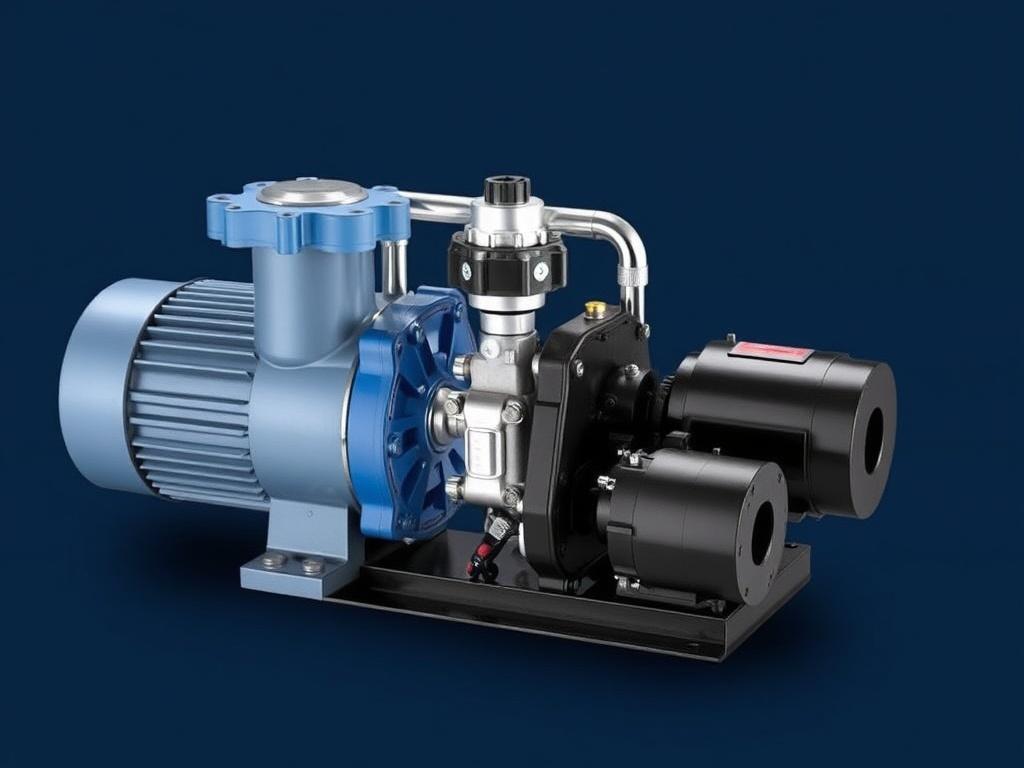

Основные параметры насоса: что нужно знать в первую очередь

При выборе насоса ориентируются на два ключевых параметра: расход (Q) и напор (H). Расход определяет, какое количество теплоносителя будет прокачиваться за единицу времени, а напор — какие потери давления насос может преодолеть при этом расходе. Дополнительные характеристики важны: КПД, электропитание, тип привода и совместимость с антифризами. Для систем с гидрострелкой оба параметра следует рассчитывать по сумме потерь в коллекторах и всех вторичных контурах.

Не менее важны режим работы и управление: фиксированная скорость годится для простых стабильных схем, а для сложных систем с модуляцией тепловой нагрузки выгоднее использовать насосы с регулируемой частотой вращения. Современные ECM-двигатели позволяют существенно снизить энергопотребление и точнее поддерживать нужные значения расхода и дифференциального давления.

Как рассчитать требуемый расход и напор

Первым шагом всегда является расчёт тепловой нагрузки и требуемого расхода теплоносителя. Для систем отопления часто используют упрощённую формулу: QkW = 1.163 × V(m3/h) × ΔT(°C). Отсюда поток V = QkW / (1.163 × ΔT). Эта формула удобна и даёт достаточно точный результат для проектных расчётов, если плотность воды принимают стандартной и температура подачи выбрана заранее.

Например, если нужно отдать 20 кВт при падении температуры 20 °C, то требуемый поток составит V = 20 / (1.163 × 20) ≈ 0.86 м3/ч. Такой расчёт даёт отправную точку, но для подбора насоса нужно ещё учесть гидравлические потери в трубах, коллекторе, фильтрах и запорной арматуре. Суммарный напор насоса получается как сумма всех этих потерь плюс небольшая надёжность на случай сезонных изменений и загрязнений.

Для перевода перепада давления в напор используется формула H(m) = Δp(Pa) / (ρ × g), где ρ — плотность жидкости и g = 9.81 м/с2. На практике часто удобнее использовать соотношение 1 м водяного столба ≈ 9.81 кПа. Если суммарные потери по системе составляют 20 кПа, то напор нужен примерно 2.04 м. Такие расчёты помогают выбрать модель насоса по кривой производительности и напора.

Таблица примерного соответствия потока и тепловой нагрузки

Ниже приведена упрощённая таблица для быстрого подсчёта потока при разных значениях тепловой нагрузки и перепада температуры. Это удобный инструмент при предварительном выборе оборудования и при проверке соответствия существующего насоса требуемым параметрам.

Q тепловая нагрузка, кВт	ΔT, °C	V, м3/ч (по формуле)
10	10	0.86
15	20	0.64
20	20	0.86
30	20	1.29
40	30	1.15

Эти числа полезны для начального подбора, но не заменяют подробного гидравлического расчёта. После определения требуемого расхода необходимо сложить все местные сопротивления и потери на трение в трубах. Только после этого выбор насоса по характеристикам станет корректным и безопасным для оборудования.

Типы насосов и их пригодность для коллектора с гидрострелкой

В системах с гидрострелкой чаще всего применяют циркуляционные насосы с мокрым ротором, насосы с сухим ротором и электронно-коммутированные (ECM) модели. Насосы с мокрым ротором компактны, тихие и привычны для многих монтажников. ECM-насосы выгодны при необходимости точной регулировки и при стремлении снизить энергопотребление. Насосы с сухим ротором применяют, когда требуется большая напорная характеристика и долговечность при высоких температурах.

Также используются многоступенчатые насосы и насосные станции с несколькими насосами в параллели или последовательно. Параллельные включения увеличивают поток при том же напоре, последовательные — повышают напор. Подключение нескольких насосов требует аккуратной гидравлической расстановки и автоматики, чтобы избежать перебоев и кавитации. Выбор конкретного типа зависит от размера системы, требуемой эффективности и параметров теплоносителя.

Короткий список преимуществ и недостатков основных типов

• Мокро-роторный циркуляционный насос: тихий, недорогой, прост в установке, но требует обслуживания при загрязнении.
• ECM/инверторные насосы: высокая энергоэффективность, гибкое управление, дороже и сложнее в ремонте.
• Насосы с сухим ротором: высокая надёжность и напор, больше шум, чаще используется в промышленности.
• Многоступенчатые/параллельные решения: позволяют масштабировать систему, требуют грамотной автоматики.

При выборе учитывайте и механические требования: диаметр патрубков коллектора, тип резьбы или фланцев, наличие обратных клапанов и фильтров. Иногда правильный выбор определяется не самой моделью, а возможностями интеграции в существующую схему и простотой обслуживания.

Учет гидравлических потерь коллектора и контуров

Коллектор с гидрострелкой сам по себе даёт дополнительные потери на переходы и внутренние перегородки, особенно если используются балансировочные клапаны и термостатические врезки. При расчёте потерь учитывают длины и диаметры труб, типы материалов, количество и тип фитингов, а также фильтры и запорную арматуру. Особо важен расчёт для нижних и верхних разветвлений коллектора, где сопротивления могут отличаться и требовать балансировки.

Для количественной оценки используют стандартные формулы Дарси-Вейсбаха и таблицы местных сопротивлений. Практически удобен подход: смоделировать каждый контур отдельно, проставить суммарное сопротивление, затем составить общую систему и найти требуемую точку работы насоса. Этот процесс можно упростить, если есть типовые характеристики коллекторов и таблицы сопротивлений от производителя.

Примерные составляющие сопротивлений

• Трение в трубах — функция длины, диаметра и скорости потока.
• Местные сопротивления — тройники, уголки, балансировочные и шаровые краны.
• Элементы коллектора — гидрострелка, переходники, встроенные фильтры и расходомеры.
• Теплогидравлические приборы — теплообменники, конвекторы, тёплый пол.

Если суммарные потери оказываются неприемлемо высокими, надо пересмотреть диаметр труб или схему подключения контуров. Часто выгоднее увеличить диаметр магистралей от коллектора до распределительных коллекторов, чем ставить более мощный насос, поскольку это снижает скорость и потери, а также уменьшает шум.

Выбор по производительности и напору: шаг за шагом

Пошаговый алгоритм помогает не упустить важные моменты и получить рабочий насос с первого раза. Начинать нужно с проектной тепловой нагрузки, затем определить ΔT и рассчитать суммарный расход. Далее суммируете гидравлические потери и получаете требуемый напор. По полученным значениям подбираете насос по кривой производительности, учитывая, что оптимальным будет рабочая точка на плоскости насоса вблизи пикового КПД.

После выбора модели стоит проверить совместимость с антифризами, если система предусматривает гликоль. Далее принимают решение о типе управления: постоянная производительность или регулировка по давлению/расходу. Если система многоконтурная и нагрузки сильно меняются, рекомендуется насос с регулировкой по Δp или с PID-контролем, чтобы избежать избыточного прокачивания и повысить комфорт в рабочих зонах.

1. Расчёт тепловой нагрузки по зонам и суммарной по дому.
2. Выбор ΔT для системы и определение требуемого расхода (формула выше).
3. Гидравлический расчёт потерь в каждой ветке и суммирование.
4. Поиск насоса, у которого кривая Q-H проходит через рассчитанную точку.
5. Проверка материалов и рабочей температуры, согласование с автомatikой.
6. Монтаж с измерениями и регулировкой на стенде или при пуске.

Каждый шаг сопровождается проверками: измерьте фактическое сопротивление после установки, используйте манометры для контроля перепада и настройте автоматику. Наличие выверенных инструментов во время пусконаладочных работ экономит время и снижает риск переделок.

Особые условия: гликоль, большие расстояния и тёплые полы

Добавление гликоля меняет вязкость и плотность теплоносителя, что увеличивает потери и снижает теплоотдачу. При использовании антифриза необходимо корректировать требуемый напор и иногда увеличивать диаметр труб для компенсации. Производители насосов часто публикуют поправочные коэффициенты на вязкость, а точные корректировки можно получить из эксплуатационных таблиц или программ расчёта.

Для тёплых полов характерны большие площади и малые ΔT, что требует относительно больших расходов при низких напорах. Тут выгодно уменьшать скорость в контуре коллектора и применять коллекторы с низким сопротивлением. Если магистральные линии длинные, потери растут квадратично по скорости, поэтому стоит рассмотреть увеличение условного прохода труб или установку нескольких насосов на зоны.

Таблица поправочных коэффициентов для этиленгликоля и пропиленгликоля

Ниже приведены ориентировочные коэффициенты, на которые следует умножить расчётный напор воды при наличии гликоля. Значения приблизительные, для точного расчёта берите данные производителя антифриза.

Концентрация, %	Этиленгликоль, коэффициент	Пропиленгликоль, коэффициент
10	1.05	1.06
20	1.12	1.18
30	1.25	1.36
40	1.45	1.6

Из таблицы видно, что пропиленгликоль чаще требует больших корректировок. При высокой концентрации возможно значительное снижение производительности, и тогда разумнее либо увеличить диаметр труб, либо выбрать насос с запасом по напору. Всегда контролируйте параметры в натурных условиях после заливки гликоля.

Регулировка, автоматика и управление насосом

Насос с возможностью регулировки по перепаду давления или по потребности расхода обеспечивает экономичную и аккуратную работу системы. Дифференциальный датчик давления на подаче и возврате позволяет насосу автоматически подстраивать скорость под текущую нагрузку. В системах с теплогенераторами, модулирующими мощность, такая синхронизация улучшает стабильность температуры на выходе коллектора.

Если планируется подключение нескольких насосов или зон, стоит предусмотреть логическую автоматику с приоритетами и защитой от «гонки насосов». Автоматика должна предотвращать работу насоса всухую и защищать от перегрузок по току. Важно предусмотреть ручной режим и отображение параметров: расход, перепад давления, ток двигателя, чтобы упростить эксплуатацию и диагностику неисправностей.

Монтаж, ввод в эксплуатацию и обслуживание

Правильный монтаж — половина успеха. Насос устанавливают так, чтобы к нему был свободный доступ для обслуживания, а трубопроводы располагались с минимальными изгибами и без точек, где может задерживаться воздух. На входе полезно ставить фильтр и запорный кран, а на выходе — обратный клапан, если в схеме возможен обратный ток при выключенном насосе. Падение напора в фильтрах и сетчатых фильтрах учитывайте отдельно при расчётах.

При пуско-наладке обязательно промойте систему перед заполнением, удалите воздух через воздухоотводчики и убедитесь в отсутствии утечек. Настройте насос на требуемую рабочую точку, измерив расход и перепад давления. Регулярное обслуживание включает проверку фильтров, контроль состояния уплотнений и чистку сеток. Современные насосы с электронным управлением могут предупреждать о необходимости обслуживания по времени или по моточасам.

Чек-лист для монтажа и пуска

• Проверьте направление потока и правильность подключения патрубков.
• Установите фильтры и воздухоотводчики в доступных местах.
• Проведите гидравлическую промывку перед заливкой теплоносителя.
• После заполнения измерьте перепад и скорректируйте настройки насоса.
• Задокументируйте параметры и оставьте инструкции для пользователя.

Соблюдение этих простых правил значительно снижает риск повторных выездов и увеличивает срок службы системы. Частая ошибка — монтаж «впритык» без возможности снять насос для обслуживания. Планируйте пространство вокруг коллектора заранее.

Распространённые ошибки при выборе и как их избежать

Одна из типичных ошибок — брать насос с большим запасом по напору и без возможности регулировки. Это приводит к шуму, кавитации при частичной загрузке и высокому энергопотреблению. Другой распространённый промах — игнорирование гликоля и его влияния на гидравлику; в результате фактический поток оказывается ниже проектного. Третья ошибка — пренебрежение балансировкой контуров коллектора, что вызывает перераспределение потоков и неравномерный прогрев помещений.

Чтобы избежать проблем, всегда делайте расчёт, сверяйте параметры насоса с паспортной кривой производителя и оставляйте небольшой запас по напору для учёта загрязнений. При смене насоса в старой системе измерьте фактическое сопротивление на месте, иначе замена по номиналам может оказаться неудачной. Балансировка на этапе монтажа экономит время и повышает комфорт эксплуатации.

Практический пример: выбор насоса для частного дома

Рассмотрим реальную задачу: дом с отопительной нагрузкой 25 кВт, разводка по нескольким зонам и гидрострелка между котлом и коллекторами. Допустим, выбираем ΔT 20 °C для магистрали коллектора, тогда суммарный объёмный поток V = 25 / (1.163 × 20) ≈ 1.07 м3/ч. Это значение станет базой для выбора насоса. Дальше нужно определить суммарные гидравлические потери.

Допустим, длина магистрали от гидрострелки до коллектора — 20 м, диаметр 1″, и суммарные местные сопротивления (коллектор, фильтр, переходники) дают эквивалент 6 м водяного столба. Трения в трубах при таком потоке добавляют, скажем, 3 м. Итого примерные потери 9 м. Добавим запас 1–2 м на загрязнения и сезонность, получаем требуемый напор 10–11 м. Теперь находим насос, у которого при Q ≈ 1.07 м3/ч кривая Q-H имеет около 10 м напора и хорошее КПД.

Часто бывает так, что типичный циркуляционный насос для бытовых систем даёт 3–6 м при хорошем потоке, поэтому для обозначенных условий может потребоваться насос с более высоким напором или параллельное решение. В моём опыте для подобных домов удачным вариантом оказался ECM-насос с регулировкой по дифференциальному давлению и номиналом 1.5–2.0 м3/ч и максимальным напором 12 м, что дало баланс между расходом и энергопотреблением.

Личный опыт: что сработало у меня

Когда я впервые столкнулся с подбором насоса под коллектор с гидрострелкой в собственном доме, сделал упор на инверторную модель. После пуска обнаружилось, что при смене погодных условий и работе котла с модуляцией насос автоматически снижал обороты, сохраняя экономию электроэнергии. Шум сократился, а температура в комнатах стала стабильнее за счёт точной подстройки потока. Этот случай подтвердил мне ценность регулируемых насосов в системах с гидрострелкой.

Другой опыт — когда при ремонте я заменил насос «вразнобой», не сделав гидравлического замера. Насос оказался слишком мощным и создал «перекачку» в отдельных ветках коллектора, из-за чего пришлось заново балансировать систему. Вывод простой: математика и замеры экономят время и деньги гораздо эффективнее, чем «универсальные» решения.

Как выбрать бренд и модель: практические советы

Бренд важен, но решающим остаётся соответствие параметров и наличие сервисной поддержки. Избирайте производителей с прозрачной документацией и доступными кривыми производительности. Наличие локального сервис-центра и запчастей значительно упрощает жизнь, особенно если насос устанавливается в отдалённой местности. Обращайте внимание на гарантийные условия и условия поставки запасных частей.

При выборе модели учитывайте удобство настройки и интерфейс управления. Насосы с понятной панелью и возможностью удалённого мониторинга выгодны для сложных объектов. Если планируется интеграция с системой «умного дома», заранее убедитесь в совместимости протоколов управления: Modbus, BACnet или простых релейных сигналов.

Контроль и оптимизация в течение эксплуатации

После ввода в эксплуатацию не оставляйте систему «как есть». Регулярные измерения перепада давления и расхода помогают отслеживать появление загрязнений и утечек. Если насос оснащён журналированием, просматривайте кривые работы и обращайте внимание на отклонения от привычного режима. Оптимизация настроек управления по сезонам часто снижает потребление электроэнергии без ухудшения комфорта.

Техническое обслуживание включает фильтрацию и промывку, проверку анодов и уплотнений, а также корректную заливку и контроль концентрации антифриза. При планировании профилактических работ имейте в виду, что излишняя экономия на замене фильтров чаще приводит к более серьёзным и дорогим проблемам в будущем.

Короткие рекомендации для практического применения

Всегда рассчитывайте требуемый расход по реальной тепловой нагрузке и выбранному ΔT, а не по номиналам на котле. Для современных систем с гидрострелкой лучше использовать насосы с возможностью регулировки, это повышает энергоэффективность и продлевает ресурс оборудования. Не забывайте о влиянии антифриза на гидравлику и учитывайте это в расчётах и при выборе материалов труб и насоса.

Если позволяете бюджет, отдавайте предпочтение моделям с инструментами диагностики и протоколированием работы. Это упрощает обслуживание и позволяет быстрее найти причину неисправности. В сложных схемах с несколькими насосами привлекайте инженера для расчёта и настройки автоматики, чтобы избежать конфликтов между контурами.

Выбор насоса под коллектор с гидрострелкой — это не только подбор по табличным характеристикам, но и учет реальной схемы, материалов, теплоносителя и стратегий управления. Подходите к задаче поэтапно: расчёт нагрузки, гидравлический анализ, подбор модели, грамотный монтаж и тщательная пуско-наладка. Такой метод даёт предсказуемый результат и сокращает эксплуатационные расходы, а правильная автоматика и регулярное обслуживание обеспечат долгую и бесшовную работу системы.
